图解 K8S 中 SpringBoot Pod 如何优雅关闭,减少对用户的影响

图解 K8S 中 SpringBoot Pod 如何优雅关闭,减少对用户的影响

https://yashwanth-nimmala.medium.com/kubernetes-graceful-shutdown-73bb23af2abd

在应用程序的整个生命周期中,正在运行的 pod 会由于多种原因而终止。在某些情况下,Kubernetes 会因用户输入(例如更新或删除 Deployment 时)而终止 pod。在其他情况下,Kubernetes 需要释放给定节点上的资源时会终止 pod。无论哪种情况,Kubernetes 都允许在 pod 中运行的容器在可配置的时间内正常关闭。

请查看下面的图表,以便更好地了解删除 pod 时发生的情况。

以下是 Pod 关闭的 2 个场景。

优雅关机

在这种情况下,pod 中的容器会在宽限期内正常关闭。容器的“正常关闭”状态表示执行可选的 pre-stop hook 和 Pod 响应 SIGTERM 信号。一旦容器成功退出,Kubelet 就会从 API Server 中删除 pod。

强制关机

在这种情况下,容器无法在宽限期内关闭。关闭失败可能是由于多种原因,包括

  1. 应用程序忽略 SIGTERM 信号,
  2. pre-stop hook 花费的时间超过宽限期,
  3. 应用程序清理资源花费的时间超过宽限期
  4. 以上的组合

当应用程序在宽限期内无法关闭时,Kubelet 会发送一个 SIGKILL 信号来强制关闭 pod 中运行的进程。根据应用程序,这可能会导致数据丢失和面向用户的错误。

在本文中,我们将重点分析优雅关闭部分。

识别问题

在 Kubernetes 中,每次部署都意味着在删除旧 pod 的同时创建新版本的 pod。

如果在此过程中没有正常关闭,可能会出现两个问题:

  1. 当前正在处理请求的 pod 被移除,如果请求不是幂等的,则会导致状态不一致。
  2. Kubernetes 将流量路由到已经被删除的 Pod,导致处理请求失败,用户体验差。

分析问题

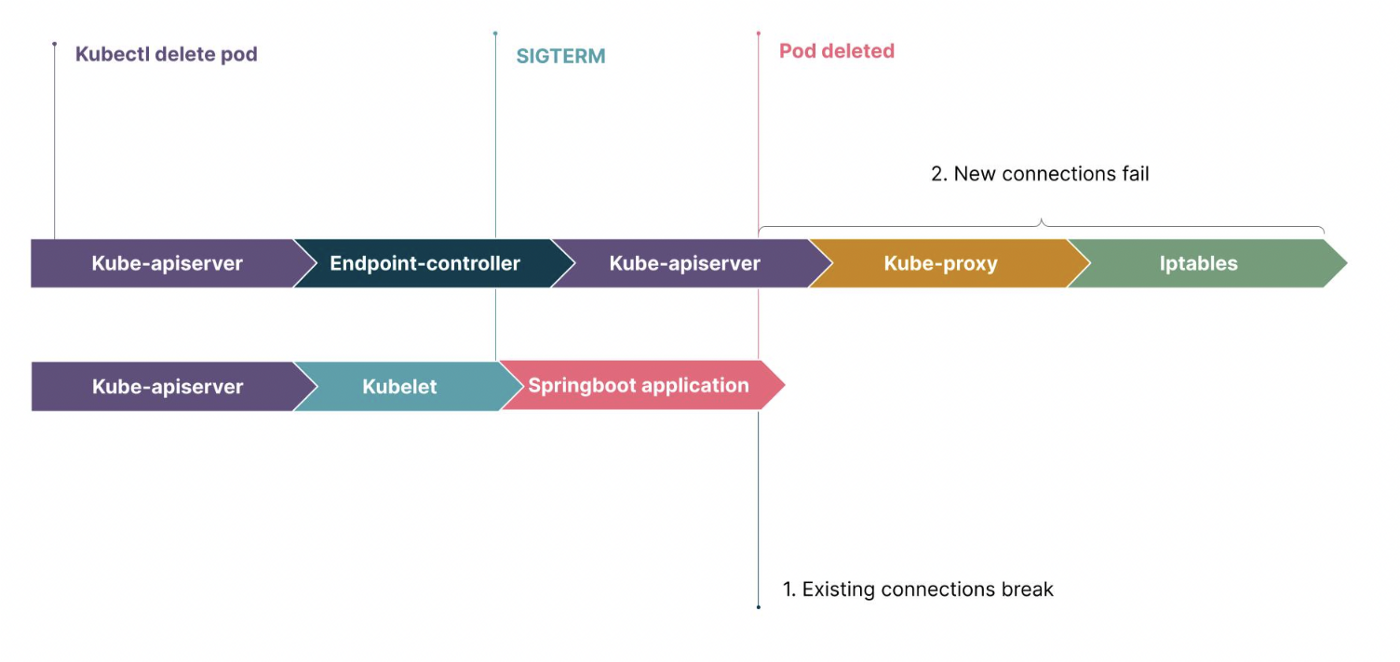

在删除 Kubernetes pod 的过程中,有两条平行的时间线,如下图所示。一是改变网络规则的时间线。另一个是 pod 的删除。

当运维人员或部署管道执行kubectl delete pod 命令时,两个过程开始。

网络规则生效

  1. kube-apiserver 接收到 pod 删除请求,将 pod 在 Etcd 中的状态更新为 Terminating;
  2. Endpoint Controller 从 Endpoint 对象中删除 pod 的 IP;
  3. kuber-proxy 根据 Endpoint 对象的变化更新 iptables 的规则,不再将流量路由到被删除的 Pod。

删除 pod

  1. kube-apiserver 接收到 Pod 删除请求,将 Pod 的再 Etcd 中的状态更新为 Terminating
  2. Kubelet 在节点清理容器相关资源,如存储、网络
  3. Kubelet 向容器发送 SIGTERM;如果容器内的进程没有配置,容器将立即退出。
  4. 如果容器在默认的 30 秒内没有退出,Kubelet 将发送 SIGKILL 并强制它退出。

通过删除 pod 的过程,我们可以看到如果容器内的进程没有配置,容器会立即退出,导致问题 1。

由于更新网络规则和删除 Pod 是同时进行的,因此不能保证在删除 Pod 之前更新网络规则。这就是可能导致问题 2 的原因。

解决方案

以下配置可以解决这些问题:

  1. 为容器内的进程设置正常关闭。
  2. 添加 preStopHook。
  3. 修改终止 GracePeriodSeconds。

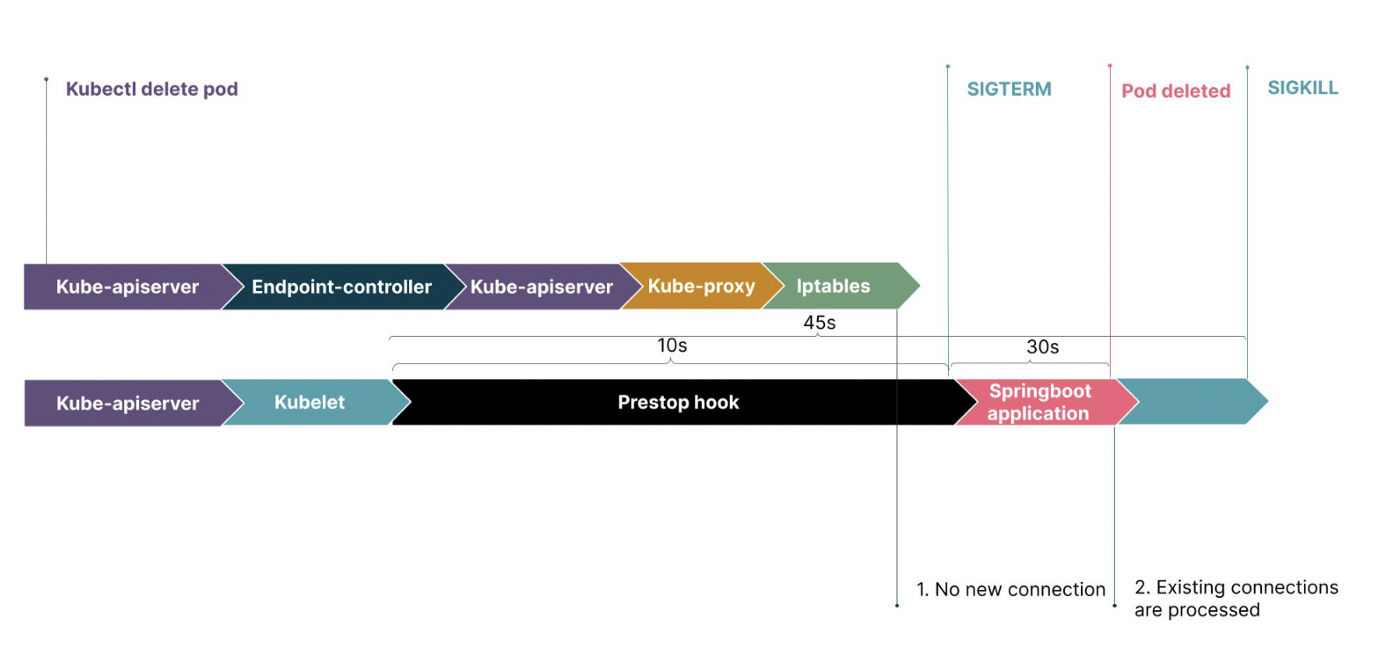

下图显示了设置后的时间线

对于问题 1:为容器内的进程设置正常关闭

以 SpringBoot 为例,启用优雅关闭可以 Spring Boot 配置文件中添加下面设置:

server:
    shutdown: graceful

spring:
    lifecycle:
         timeout-per-shutdown-phase: 30s

通过使用上述配置,Spring Boot 保证在收到 SIGTERM 后不再接受新请求,并在超时内完成所有正在进行的请求的处理。即使无法及时完成,也会记录相关信息,然后强制退出。

对于 timeout 的值,应参考处理请求的最大允许持续时间。根据我们的经验,除特殊情况外,所有请求通常在 30 秒内完成处理。对于未在定义的超时时间内完成的,我们将在日志监控中捕获超时并发送警报,然后解决超时的根本原因并采取相应的措施。

这就是可以解决问题 1 的方法。其他语言和框架应该有类似的配置。

对于问题 2:添加 preStopHook

要处理问题 2,我们必须在不再将新流量路由到该 pod 后开始删除该 pod。因此,应该将 preStopHook 添加到 Kubernetes yaml 文件中,让 Kubelet 在收到删除 pod 事件时“sleep 一下”,并在开始删除 pod 之前留出足够的时间来更新网络规则。

lifecycle:
  preStop:
     exec:
        command: ["sh", "-c", "sleep 10"]  # set prestop hook

上述配置将导致 Kubelet 等待设定的时间。

修改终止 GracePeriodSeconds

参考之前删除 Pod 的分析,Kubernetes 为容器删除留下了 30 秒的最大时间尺度。如果 Spring 的优雅关闭超时时间和 Kubernetes 的 preStopHooks 之和超过 30 秒,可能会导致 Kubernetes 在 Spring Boot 处理完请求之前强行删除容器。因此,如果过程超过 30 秒,则应将 timerminationGracePeriodSeconds 调整为超出 Spring 加 preStopHook 的优雅关闭超时。

terminationGracePeriodSeconds: 45

最后,完整的 Kubernetes yaml 文件如下所示:

apiVersion: apps/v1
kind: Deployment
metadata:
   name: gracefulshutdown-app
spec:
  replicas: 3
  selector:
     matchLabels:
           app: gracefulshutdown-app
  template:
    metadata:
       labels:
         app: gracefulshutdown-app
    spec:
      containers:
        - name: graceful-shutdown-test
          image: gracefulshutdown-app:latest
          ports:
            - containerPort: 8080
          lifecycle:
            preStop:
              exec:
                command: ["sh", "-c", "sleep 10"]  #set prestop hook
       terminationGracePeriodSeconds: 45 # terminationGracePeriodSeconds
  1. 在 Spring Boot 中设置正常关闭可确保在容器终止之前完成处理正在进行的请求。
  2. 设置 preStopHook 确认删除 pod 和更新网络规则之间的顺序关系。3. 最后,为了给进程留出充裕的时间来处理所有请求,设置 terminationGracePeriodSeconds。

通过这三个步骤,我们可以充分解决这两个问题。

概括

本文描述了一种解决方案,用于确保假设服务将正确处理零停机部署所需的所有请求。因此,构建此功能将丰富用户体验并减少将缺陷引入服务的影响。
