画一个坐标轴
“移动” ggplot2 的坐标轴

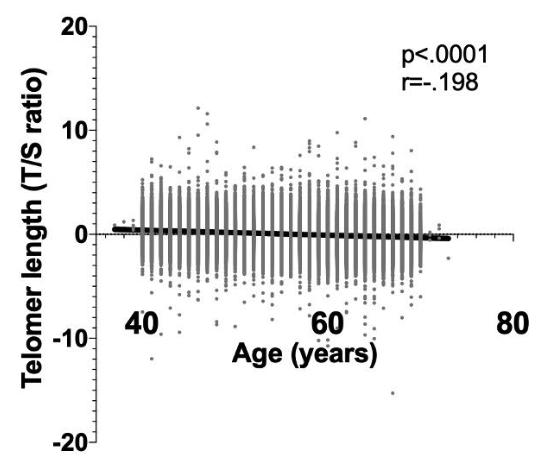

“我想画一个当 y 轴存在正负值的时候，x 轴能在 y = 0 处，而不是在 y 的最小值处。
1. 目标
最开始画这个图的时候，也刚开始接触ggplot2，凭仅有的知识没能调整 x 轴到 y = 0 处，于是就查了一些资料，发现不管是 R studio 还是 stackflow 上都提示使用 ggplot2 并不好解决这个问题。但我还是想画出这个图，所以终于在多次调试和修改之后，大致达到了目标图形的效果。
简单来说就是隐藏原来的坐标轴，重新绘制坐标轴及刻度线。这个过程加强了我对 ggplot2 的练习。
2. 实现
我将这个绘制过程打包成了一个函数，因为设置的参数比较多，所以额外定义了一个数据框axisparameters来方便输入参数，数据框第一列就是参数名。另外我在函数中也注释了每个参数的作用。但需要注意的是，上图目标中的轴线其实是被掩盖在散点后方的（猜测作者的绘制方法可能也与下述方法差异不大），这是因为受限于 ggplot2 的图层概念。
【1】我认为这有碍美观，因此我建议在使用这个函数时，直接复制到脚本中再次定义它，并在函数中在坐标轴被绘制之前，指定需要绘制的额外图像（例如散点图，线图等），这就能让我们绘制的坐标轴不被遮盖住。
【2】可能是因为输入数据量纲差异的原因，新绘制的 x 轴和 y 轴的刻度长短会受到影响，因此我建议多次调试这两个参数，以达到较为美观的刻度大小。
【3】函数将返回隐藏原 x 轴和 y 轴信息的 ggplot 绘图对象，我设定了默认的主题为theme_classic()，因此需要使用其他主题时仍然需要重新定义函数，这在函数代码中已标注。
【4】我设定了默认的刻度值字体为Times New Roman，可以重新定义函数时重新设置。lb_font_size参数为坐标轴刻度值的字体大小。
【5】另外需要注意的是，传入的用于 aes 的 x 和 y 需要是对象的形式，因此参数的传入方式应该是moveaxisfunc(axisparameters, 5, data, data$varX, data$varY),请保存函数返回对象，并直接使用+继续美化图像。
3. 代码
以下是实现代码，因为我仍然在努力学习的路上，代码中有错误或者不够精炼的地方大家可自己作更多完善。若不嫌麻烦甚至可将优化后的代码直接发到本号的后台，感谢，让开源精神在这个社区流动。
# 请在标注区绘图
# 定义坐标轴所需参数的数据框，axisparametes，并传入了一些示例参数
axisparameters <- data.frame(parameter = c('begin','end','ticks_num','sep','axis_position', 'ticks_sz'),
x_axis = c('','','','','',''),
y_axis = c('','','','','',''))
# axisparameters setting:
# parameter x_axis y_axis
# 1 begin 15.0 -4.0# 分别对应两个坐标轴的起点值
# 2 end 100.0 4.0# 分别对应两个坐标轴的终点值
# 3 ticks_num 10.0 5.0# 分别对应两个坐标轴的刻度数量
# 4 sep 10.0 2.0# 分别对应两个坐标轴的步进，也就是有值的刻度之间的间隔
# 5 axis_position 0.0 15.0# 分别对应两个坐标轴的未知
# 6 ticks_sz 0.1 0.5# 分别对应两个坐标轴的刻度齿长度
axisparameters$x_axis <- c(15,100,10,10,0,0.1)
axisparameters$y_axis <- c(-4,4,5,2,15,0.5)
# 定义坐标轴绘制函数，需要传入 axisparameters， 刻度值的字体大小， 用于 ggplot 的 data 和用于 aes 的 x 和 y
moveaxisfunc <- function(axisparameters,lb_font_size,data, x, y)
{
# 传参数
xaxis_begin <- axisparameters[1,2]
xaxis_end <- axisparameters[2,2]
xtotal_ticks <- axisparameters[3,2]
x_sep <- axisparameters[4,2]
x_loc <- axisparameters[5,2]
x_ticks_sz <- axisparameters[6,2]
yaxis_begin <- axisparameters[1,3]
yaxis_end <- axisparameters[2,3]
ytotal_ticks <- axisparameters[3,3]
y_sep <- axisparameters[4,3]
y_loc <- axisparameters[5,3]
y_ticks_sz <- axisparameters[6,3]
# 计算绘制 x 轴所需的数据
xtick_frame <-
data.frame(ticks = seq(xaxis_begin, xaxis_end, x_sep),
zero=0) %>%
subset(ticks != 0)
xlab_frame <- data.frame(lab = seq(xaxis_begin, xaxis_end, x_sep),
zero = 0) %>%
subset(lab != 0)
xtick_sz <- (tail(xlab_frame$lab, 1) - xlab_frame$lab[1]) / 128
# 计算绘制 y 轴所需的数据
ytick_frame <-
data.frame(ticks = seq(yaxis_begin, yaxis_end, y_sep),
zero=0) %>%
subset(ticks != 0)
ylab_frame <- data.frame(lab = seq(yaxis_begin, yaxis_end, y_sep),
zero = 0) %>%
subset(lab != 0)
ytick_sz <- (tail(ylab_frame$lab, 1) - ylab_frame$lab[1]) / 128
# 绘图
plot1 <- ggplot(data, aes(x, y)) +
############################################################请在这里绘制额外图形
geom_point+
#############################################################
# y 轴
geom_segment(x = y_loc, xend = y_loc,
y = ylab_frame$lab[1], yend = tail(ylab_frame$lab, 1),
size = 1) +
# y 轴刻度
geom_segment(data = ytick_frame,
aes(x = y_loc, xend = y_loc + y_ticks_sz,
y = ticks, yend = ticks),size = 1) +
# x 轴
geom_segment(y = x_loc, yend = x_loc,
x = xaxis_begin, xend = tail(xlab_frame$lab, 1),
size = 1) +
# x 轴刻度
geom_segment(data = xtick_frame,
aes(x = ticks, xend = ticks,
y = zero, yend = x_ticks_sz), size = 1) +
# 此处默认的字体为“Times New Roman”，如有需要可额外修改
# x 轴刻度值
geom_text(data=xlab_frame, aes(x=lab, y=zero, label=lab),
family = 'Times New Roman', vjust=1.5, size = lb_font_size) +
# y 轴刻度值
geom_text(data=ylab_frame, aes(x=y_loc -1, y=lab, label=lab),
family = 'Times New Roman', hjust=1.5,size = lb_font_size) +
# 隐藏原来坐标轴信息
theme_classic()+
theme(axis.text.x = element_blank(),
axis.ticks.x = element_blank(),
axis.line.x = element_blank(),
axis.ticks.y = element_blank(),
axis.line.y = element_blank(),
axis.text.y = element_blank())
return(plot1)
}
moveaxisfunc(axisparameters, 5, data, data$varX, data$varY)
save(axisparameters,moveaxisfunc, file = 'code/moveaxisfunc.Rdata')
