水系图怎么找?最全方式总结
水系图是一种以图形方式表示地理区域内水流路径和水文关系的工具。它是由水体、河流、溪流、湖泊、水库等组成的水文系统的视觉化表示。
水系图可以用来分析水资源的分布、流向、水质等方面的问题。同时,它也是城市规划、水文预测和水资源管理等领域中的一个重要工具。在地图制作和可视化方面,水系图是一个非常实用的工具,能够使人们更好地理解地理空间中的水文关系。
然而,由于某些原因,寻找固定区域的水系图很困难,本文总结了以下方式。
从官网查询
很多省份都提供了标准地图服务,包括自然资源部。
以江苏省标准地图服务为例:

因此可以从部分省份的官网上搜寻所需的省份水系图:

山东省:

地图下载器
水经注地图下载器
优点是可以按照区域选择水系,导出矢量。
但这个软件是收费的,而且很贵,其实如果需要矢量,在OSM里或者公开的水系数据都可以找到。

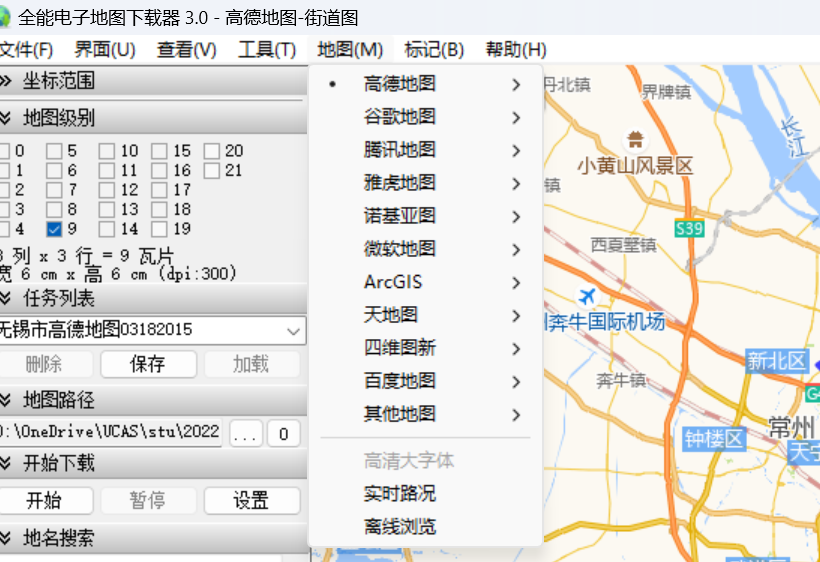

全能电子地图下载器
这个软件可以按区域下载影像、街道等等
可以以不同的瓦片等级下载,并且有多个图源

缺点是只能下载影像,并且影像中除了水系还有其它的地点标注

直接选择区域导出即可,如图所示是尝试下载的无锡市周边地图:

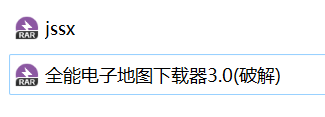

后台回复【地图下载器】可以领取

自己制作
自己制作水系图需要矢量数据,有以下几个数据源:
Open Street Map
https://www.openstreetmap.org/#map=3/42.66/85.78
可以手动绘制一个矩形导出,缺点是区域不能太大

还有一个按国家下载数据的方法
https://download.geofabrik.de/
先点击亚洲,再点击中国:

可以批量下载中国区域的矢量要素,优点是足够全,但缺点是非官方。

国家地理信息基础数据
还可以考虑常用的数据

这个数据后台回复【水系】领取
天地图
http://lbs.tianditu.gov.cn/home.html
点击水系要素

直接复制水系要素的URL
包括中国水系面、水系线、水系点数据图层,数据来源1:100万地形数据(2017版)。

打开QGIS,右键新建连接

把刚才复制的URL粘贴进框框

然后再加载一个区域数据,既然打开了QGIS,那就都用在线资源吧
如使用阿里云数据可视化平台的边界JSON API
http://datav.aliyun.com/portal/school/atlas/area_selector#&lat=27.663429393895115&lng=101.99680836626605&zoom=7.5

加载方式如图:

然后就可以对区域的水系进行裁剪:

结果如图,继续叠加图层:

总结:有两种常用的底图服务可以添加(Google and ArcGIS)
选择:XYZ tiles -> new connection再添加下列两个URL中的一个:
http://www.google.cn/maps/vt?lyrs=s@189&gl=cn&x={x}&y={y}&z={z}
https://services.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer
之后就能在XYZ tiles folder下面找到底图了,右键添加即可

或者用影像作为底图,设置透明度:

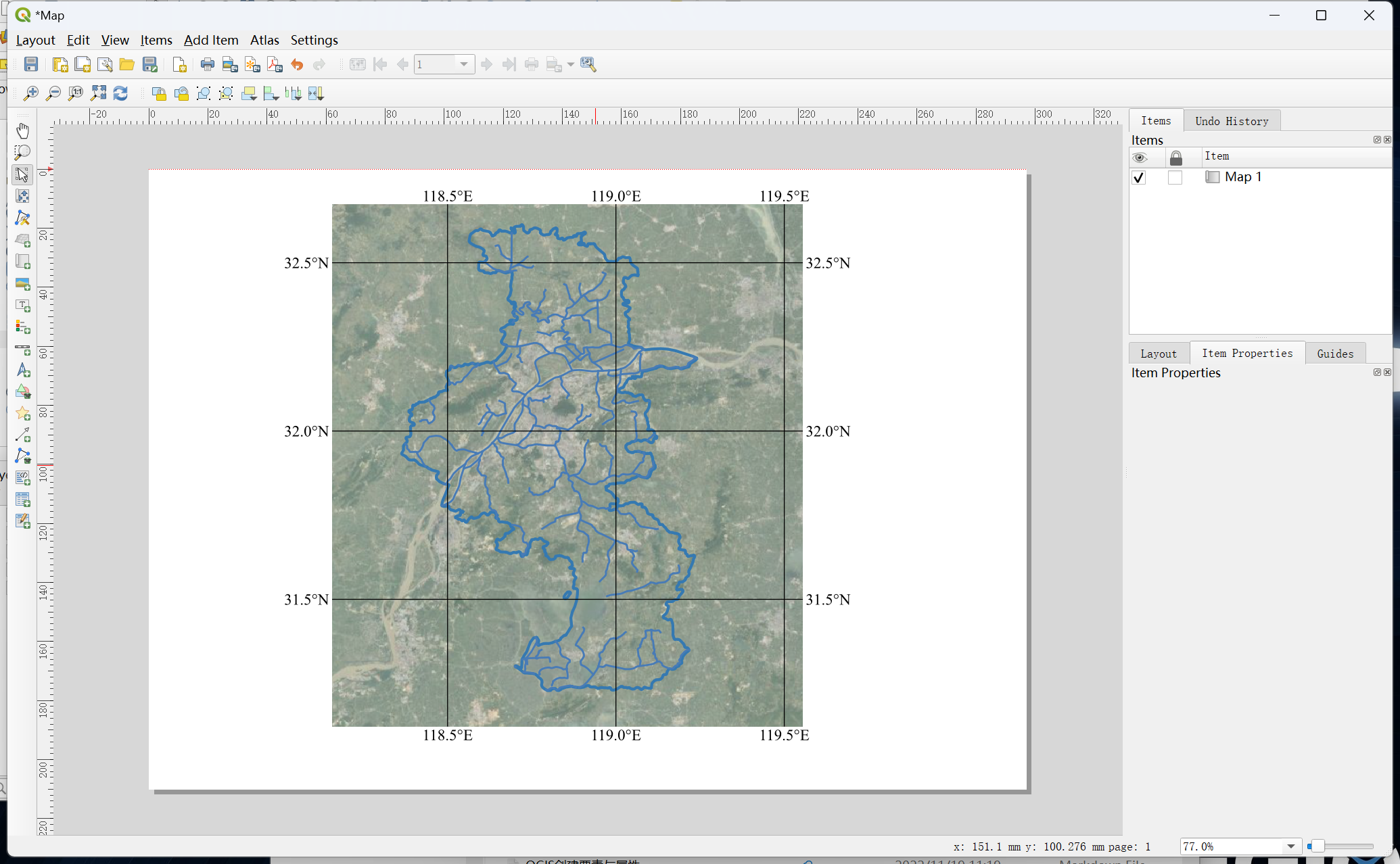

继续制作成图,New Print Layer

导出制作的水系图:
