Golang内存管理之GC

概述

垃圾回收(Garbage Collection,简称GC)是编程语言中提供的自动的内存管理机制,自动释放不需要的内存对象,让出存储器资源。GC过程中无需程序员手动执行。GC机制在现代很多编程语言都支持,GC能力的性能与优劣也是不同语言之间对比度指标之一。

Golang在GC的演进过程中也经历了很多次变革

Go V1.3 之前使用的是标记-清除(mark and sweep)算法

Go V1.5 开始使用三色并发标记法

Go V1.8 使用三色标记法+混合写屏障机制

标记-清扫算法 (mark-sweep)

标记清除算法是最常见的垃圾收集算法,标记清除收集器是跟踪式垃圾收集器,其执行过程可以分成标记(Mark)和清除(Sweep),算法流程如下:

  1. 标记阶段:暂停应用程序的执行,从根对象触发查找并标记堆中所有存活的对象;
  2. 清除阶段:遍历堆中的全部对象,回收未被标记的垃圾对象并将回收的内存加入空闲链表,恢复应用程序的执行;

操作非常简单,但是有一点需要额外注意:mark and sweep 算法在执行的时候,需要程序暂停(stop the world)。

mark-sweep
mark-sweep

三色标记算法

原始标记清除算法带来的长时间STW, 为了解决这一问题,Go从V1.5版本实现了基于三色标记清除的并发垃圾收集算法,在不暂停程序的情况下即可完成对象的可达性分析,三色标记算法将程序中的对象分成白色、黑色和灰色三类,算法流程如下:

  1. 遍历根对象的第一层可达对象标记为灰色, 不可达默认白色。
  2. 将灰色对象的下一层可达对象标记为灰色, 自身标记为黑色。
  3. 多次重复步骤2, 直到灰色对象为0, 只剩下白色对象和黑色对象。
  4. 回收白色对象。

示例:

  1. 遍历根对象的第一层可达对象标记为灰色, 不可达默认白色
3color-flow
3color-flow
  1. 将灰色对象 A 的下一层可达对象标记为灰色, 自身标记为黑色 3color-flow

  2. 继续遍历灰色对象的下层对象,重复步骤2 3color-flow

  3. 继续遍历灰色对象的下层对象,重复步骤2 3color-flow

  4. 扫描结束后,回收所有白色的节点。

三色标记算法的问题

假如没有STW,那么也就不会再存在性能上的问题,那么接下来我们假设如果三色标记法不加入STW会发生什么事情?

我们还是基于上述的三色并发标记法来说, 他是一定要依赖STW的. 因为如果不暂停程序, 程序的逻辑改变对象引用关系, 这种动作如果在标记阶段做了修改,会影响标记结果的正确性,我们来看看一个场景,如果三色标记法, 标记过程不使用STW将会发生什么事情?

我们把初始状态设置为已经经历了第一轮扫描,目前黑色的有对象1和对象4, 灰色的有对象2和对象7,其他的为白色对象,且对象2是通过指针p指向对象3的,如图所示。

problem-1
problem-1

现在如何三色标记过程不启动STW,那么在GC扫描过程中,任意的对象均可能发生读写操作,如图所示,在还没有扫描到对象2的时候,已经标记为黑色的对象4,此时创建指针q,并且指向白色的对象3。

problem-2
problem-2

与此同时灰色的对象2将指针p移除,那么白色的对象3实则就是被挂在了已经扫描完成的黑色的对象4下,如图所示。

problem-3
problem-3

然后我们正常指向三色标记的算法逻辑,将所有灰色的对象标记为黑色,那么对象2和对象7就被标记成了黑色,如图所示。

problem-4
problem-4

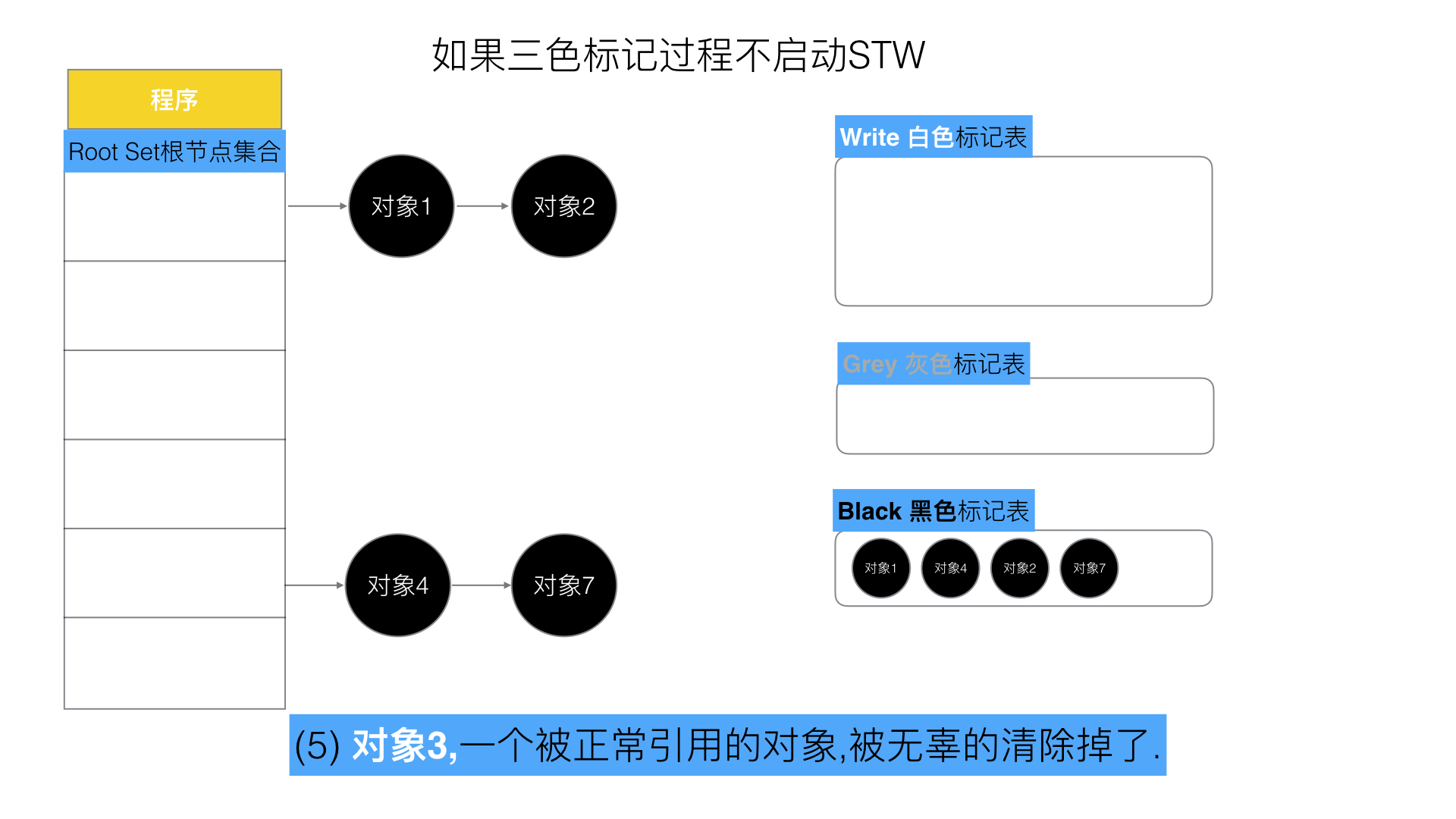

那么就执行了三色标记的最后一步,将所有白色对象当做垃圾进行回收,如图所示。

problem-5
problem-5

但是最后我们才发现,本来是对象4合法引用的对象3,却被GC给“误杀”回收掉了。

可以看出,有两种情况,在三色标记法中,是不希望被发生的。

条件1: 一个白色对象被黑色对象引用(白色被挂在黑色下)

条件2: 灰色对象与它之间的可达关系的白色对象遭到破坏(灰色同时丢了该白色)

如果当以上两个条件同时满足时,就会出现对象丢失现象! 在 Golang 比较早期的版本中,是使用 STW 的方案来保证一致性,这样做的坏处是效率非常低。

三色一致性

STW的过程有明显的资源浪费,对所有的用户程序都有很大影响。那么是否可以在保证对象不丢失的情况下合理的尽可能的提高GC效率,减少STW时间呢?

目前 Golang 使用通过引入三色一致性的机制,尝试去破坏上面的两个必要条件就可以了,分为强三色一致性和弱三色一致性。

强三色不变性(strong tri-color invariant):黑色对象不会指向白色对象,只会指向灰色对象或者黑色对象。

consistent-1
consistent-1

弱三色不变性(weak tri-color invariant):即便黑色对象指向白色对象,那么从灰色对象出发,总存在一条可以找到该白色对象的路径。

consistent-2
consistent-2

写屏障

Golang 中使用三色一致性的方法是引入一个叫做写屏障的机制,来完成三色一致性,写屏障机制分为插入屏障和删除屏障。

插入屏障

具体操作: 在A对象引用B对象的时候,B对象被标记为灰色。(将B挂在A下游,B必须被标记为灰色)

删除屏障

具体操作: 被删除的对象,如果自身为灰色或者白色,那么被标记为灰色。

满足: 弱三色不变式. (保护灰色对象到白色对象的路径不会断)

混合写屏障

插入写屏障和删除写屏障的虽然大大的缩短的系统 GC 的 STW 时间,但是也有其短板:

  1. 插入写屏障:结束时需要 STW 来重新扫描栈,标记栈上引用的白色对象的存活;
  2. 删除写屏障:回收精度低, GC 开始时 STW 扫描堆栈来记录初始快照,这个过程会保护开始时刻的所有存活对象。

Go V1.8 版本引入了混合写屏障机制(hybrid write barrier),避免了对栈re-scan的过程,极大的减少了STW的时间。

具体操作:

  1. GC开始将栈上的对象全部扫描并标记为黑色(之后不再进行第二次重复扫描,无需STW),
  2. GC期间,任何在栈上创建的新对象,均为黑色。
  3. 被删除的对象标记为灰色。
  4. 被添加的对象标记为灰色。

GC 工作机制

GC 触发时机

在 Go 中主要会在三个地方触发 GC:

  1. 监控线程 runtime.sysmon 定时调用;
  2. 手动调用 runtime.GC 函数进行垃圾收集;
  3. 申请内存时 runtime.mallocgc 会根据堆大小判断是否调用;

GC 流程分析

当 GC 被触发后,Golang 开始执行 GC 循环,循环分为四个阶段分别是:清理终止,标记,标记终止,清理。

需要注意的是实际 runtime 的源码中只定义了 _GCoff / _GCmark / _GCmarktermination 三种状态,GC关闭、清理终止和清理都对应 _GCoff 这一状态。

清理终止(sweep termination)

会触发 STW ,所有的 P(处理器) 都会进入 safe-point(安全点);清理未被清理的内存对象.

标记阶段(the mark phase)

将 GC 状态 从 _GCoff 改成 _GCmark,开启 Write Barrier (写入屏障)、mutator assists(协助线程),将根对象入队;恢复程序执行,mark workers(标记进程)和 mutator assists(协助线程)会开始并发标记内存中的对象。对于任何指针写入和新的指针值,都会被写屏障覆盖,而所有新创建的对象都会被直接标记成黑色;GC 执行根节点的标记,这包括扫描所有的栈、全局对象以及不在堆中的运行时数据结构。扫描goroutine 栈绘导致 goroutine 停止,并对栈上找到的所有指针加置灰,然后继续执行 goroutine。

GC 在遍历灰色对象队列的时候,会将灰色对象变成黑色,并将该对象指向的对象置灰; GC 会使用分布式终止算法(distributed termination algorithm)来检测何时不再有根标记作业或灰色对象,如果没有了 GC 会转为mark termination(标记终止),

标记终止(mark termination)

STW,然后将 GC 阶段转为 _GCmarktermination,关闭 GC 工作线程以及 mutator assists(协助线程);执行清理,如 flush mcache。

清理阶段(the sweep phase)

将 GC 状态转变至 _GCoff,初始化清理状态并关闭 Write Barrier(写入屏障);恢复程序执行,从此开始新创建的对象都是白色的;后台并发清理所有的内存管理单元。

源码分析

func GC() {
 // 等待上一轮 GC 循环结束
 n := atomic.Load(&work.cycles)
 gcWaitOnMark(n)

 // 先完成第 N 轮 GC 循环,然后触发第 N + 1 轮 GC 循环
 gcStart(gcTrigger{kind: gcTriggerCycle, n: n + 1})

 // 等待第 N + 1 轮 GC 循环的 mark termination 结束
 gcWaitOnMark(n + 1)

 // 清理未完成前,先出让当前执行机会
 for atomic.Load(&work.cycles) == n+1 && sweepone() != ^uintptr(0) {
  sweep.nbgsweep++
  Gosched()
 }

 for atomic.Load(&work.cycles) == n+1 && !isSweepDone() {
  Gosched()
 }

 // 完成清理后,进入标记阶段
 mp := acquirem()
 cycle := atomic.Load(&work.cycles)
 if cycle == n+1 || (gcphase == _GCmark && cycle == n+2) {
  mProf_PostSweep()
 }
 releasem(mp)
}

关于 GC 的一些经验总结

事实上,虽然 Golang 的内存管理和 GC 机制已经非常完善并尽可能减少其资源消耗,但是当你的程序处于一些极端的负载中,这种编译器托管方式仍免不了性能下降,因此在传统非 GC 语言中总结的一些经验诸如尽可能的复用变量,尽量使用指针传值代替变量复制传值等依然适用。

Golang 特有的内存逃逸的问题可能是你的程序性能表现不佳的元凶;另外,由于 Golang 中 string 类型底层是常量数组,对它的修改也可能让你的程序性能极差。
