一 背景

❝

本章将要介绍一种常用的神经网络结构 -- 循环神经网络（recurrent neural network，RNN）。常规的神经网络比如全连接网络只能单独孤立的处理一个个的输入，前一个输入和后一个输入是完全没有关系的。但是，某种情况下，输入是有序列关系的，需要网络能够更好的处理「序列」的信息。

❞

「这种需要处理「序列数据 – 一串相互依赖的数据流」的场景就需要使用 RNN 来解决了。」

典型的几种序列数据：

1. 文章里的文字内容
2. 语音里的音频内容
3. 股票市场中的价格走势
4. ……

二 循环神经网络简介

2.1 深度神经网络

❝

传统的机器学习算法非常依赖人工提取的特征，在的图像识别、语音识别以及自然语言处理等领域存在特征提取的瓶颈。而基于全连接神经网络的方法也存在着参数过多、无法基于数据中的时序信息进行特征提取的问题。

❞

循环神经网络通过挖掘时序数据中的时域信息，刻画相关的深度表达能力，在语音识别、语言模型、机器翻译等方面取得的重大的突破。

全连接神经网络或者卷积神经网络的模型结构特点，「都是从输入层到隐含层再到输出层，层与层之间是全连接或者部分连接，但是每层之间是无连接的」。

考虑到这样一个问题，如果要预测句子的下一个单词是什么的时候，一般是需要使用到当前单词以及以前的单词，因为句子中的前后单词是有逻辑关系存在的。比如，当前单词是“非常”，如果前一个单词是“算法”，那么下一个单词大概率是“卷”，上下文之间有逻辑关联。这种情况下全连接神经网络与卷积神经网络就不合适，而循环神经网络就非常适合这种情景，并且它独特的网络结构-隐层的节点之间是有连接的，进而深度刻画一个时序当前的输出与之前信息的关系。

2.2 循环神经网络

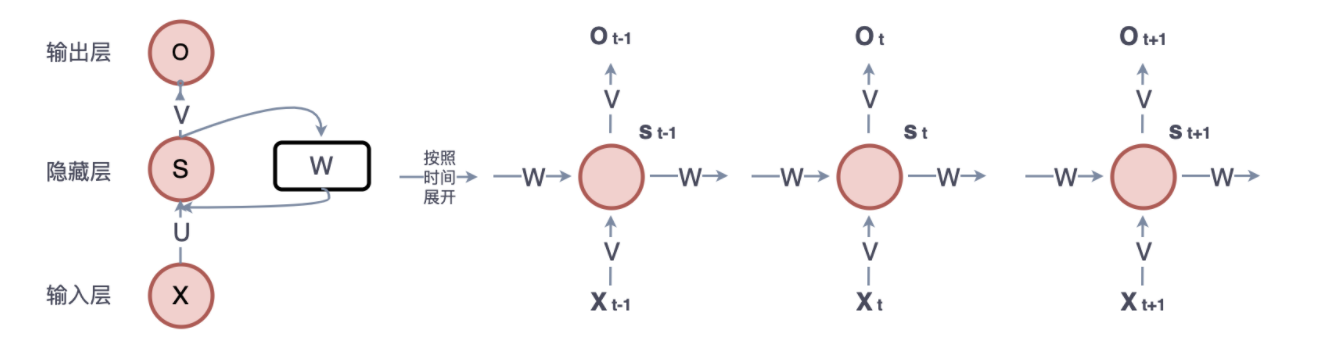

「有图真香」，请看到下图

通过上图先对RNN的结构有一定的理解，「整个RNN的网络结构由输入层、隐藏层与输出层组成，并且在隐藏层之间有相互的连接」。

下面我们详细分析下RNN的网络结构中的「循环体」：

• 「网络结构 - 循环体」：通过上图左侧与右侧（按照时间展开）的观察，整个的网络结构类似一个循环体，同时循环体内部又包含两个全连接层比如 的计算。
• 「输入层」：X是一个向量，它表示「输入层」的值，并且与隐藏层之间不是全连接，而是按照时刻进行与隐藏层之间进行对齐连接。
• 「隐藏层」：S是一个向量，它表示「隐藏层」的值（节点数与向量S的维度相同）；
• 「输出层」：O是一个向量，它表示「输出层」的值；
• 「模型参数」：U是输入层到隐藏层的「权重矩阵」，V是隐藏层到输出层的「权重矩阵」，W是隐藏层到隐藏层的「权重矩阵」，并且「各个时刻的U、V、W矩阵共享参数」。

下面我们详细分析下RNN的「算法流程」：

1. 假设目前的网络处于t时刻，「先分析一个循环体的运行过程，多个循环体就是单个的重复」。

2. 「循环体的输入与普通的全连接不一样的是，他有两路输入，需要将两路输入合并，合并后就与普通的全连接网络没啥两样」，那么此时的输入是

   1. 输入层时刻t值

   2. 隐藏层上一时刻值

3. 计算时刻t的隐藏层的值，同时也是下一个时刻的输入值

   并且由于进行矩阵的维度拼接，可以简写为

4. 计算时刻t的输出层的值

​

5. 至此一个循环体的全连接过程计算完毕，然后后续的 等时刻重复这个过程即可。

三 实战

❝

下面，我们通过示例构造一个RNN的网络来进一步讲解与分析RNN的网络结构。

❞

• 假设隐藏层的状态的维度是2，输入层与输出层的维度都是1，并且循环体中的用于计算隐层状态的全连接层的参数 假设为

• 假设循环体中的用于计算隐层状态的全连层的偏置项为

• 假设循环体中的用于计算输出层的全连接层的权重是：

• 假设循环体中的用于计算输出层的全连接层的偏置项为 。

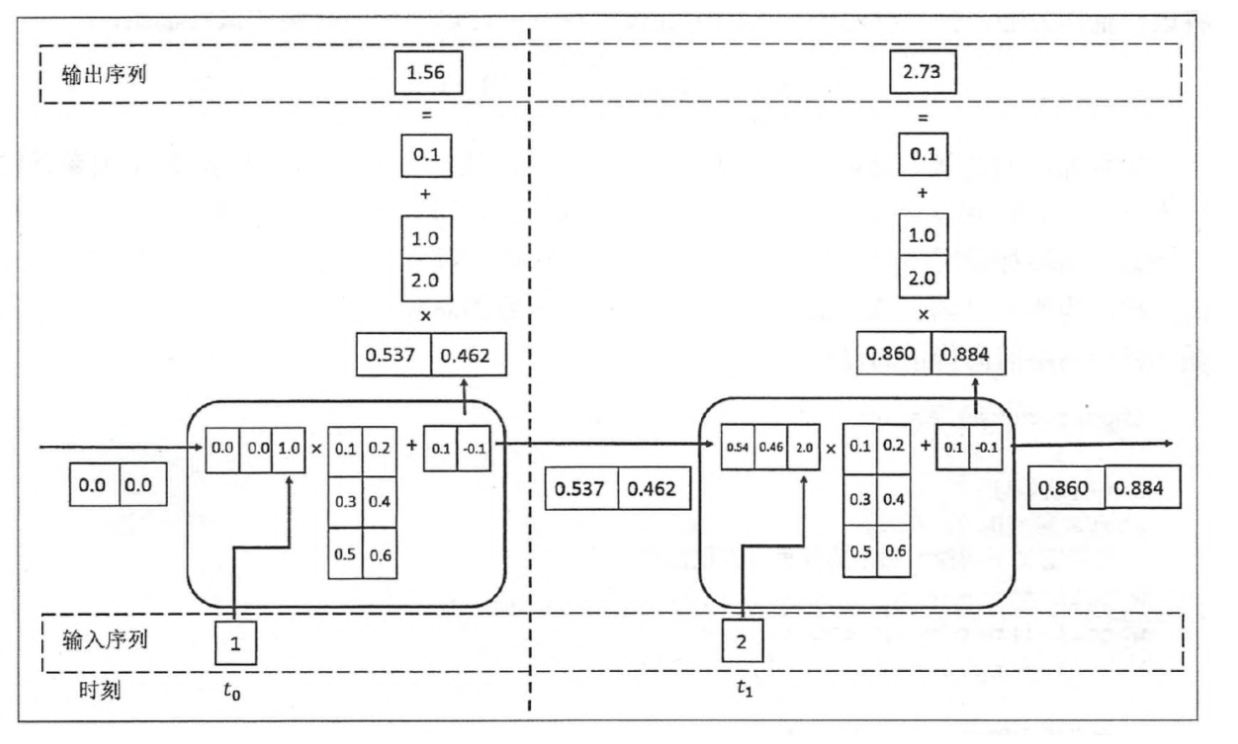

• 假设初始状态为[0, 0]，在 时刻输入是1，那么进行向量拼接得到[0, 0, 1]，则循环体中的用于「计算隐层状态的全连接层」为如下，同时这个结果也将作为下一个时刻的输入状态。

• 那么用于「计算输出层 的全连接层为」：

• 类似的推导，我们可以得到 时刻的状态为[0.860, 0.884]，输出为2.73。在得到循环神经网络的前向传播的结果之后，可以和其他的神经网络结构一样定义Loss损失函数。

四 源码

❝

通过上面的讲解与分析，相信大家对RNN应该已经有了全面的理解，下面附上代码，大家可以通过代码再进行下加深理解。

❞

#coding=utf-8
#简单的RNN网络前向传播结构实现
import numpy as np

#定义输入以及初始状态，后面的状态都是动态计算
X=[1,2]
state = [0.0,0.0]

#分开定义参数，便于计算
w_cell_state = np.asarray([[0.1,0.2],[0.3,0.4]])
w_cell_input = np.asarray([0.5,0.6])
b_cell = np.asarray([0.1,-0.1])
w_output=np.asarray([[1.0],[2.0]])
b_output = np.asarray([0.1])

for i in range(len(X)):
    before_activation = np.dot(state,w_cell_state)+X[i]*w_cell_input+b_cell
    state = np.tanh(before_activation)
    final_output = np.dot(state,w_output)+b_output
    print("before activation: ",before_activation)
    print("state",state)
    print("output:",final_output)

github地址：https://github.com/dubaokun/code/tree/master/3-Machine-Learning/2-deep-ml/rnn/rnn.py
