大数据调度平台Airflow(五):Airflow使用

Airflow使用

上文说到使用Airflow进行任务调度大体步骤如下:

  • 创建python文件,根据实际需要,使用不同的Operator
  • 在python文件不同的Operator中传入具体参数,定义一系列task
  • 在python文件中定义Task之间的关系,形成DAG
  • 将python文件上传执行,调度DAG,每个task会形成一个Instance
  • 使用命令行或者WEBUI进行查看和管理

以上python文件就是Airflow python脚本,使用代码方式指定DAG的结构

一、Airflow调度Shell命令

下面我们以调度执行shell命令为例,来讲解Airflow使用。

1.首先我们需要创建一个python文件,导入需要的类库

# 导入 DAG 对象,后面需要实例化DAG对象
from airflow import DAG

# 导入BashOperator Operators,我们需要利用这个对象去执行流程
from airflow.operators.bash import BashOperator

注意:以上代码可以在开发工具中创建,但是需要在使用的python3.7环境中导入安装Airflow包。

D:\ProgramData\Anaconda3\envs\python37\Scripts>pip install apache-airflow==2.1.3 -i https://pypi.tuna.tsinghua.edu.cn/simple

2.实例化DAG

from datetime import datetime, timedelta

# default_args中定义一些参数,在实例化DAG时可以使用,使用python dic 格式定义
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2022325),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'myairflow_execute_bash', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(days=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)

注意:

  • 实例化DAG有三种方式

第一种方式:

with DAG("my_dag_name"as dag:
    op=XXOperator(task_id="task")

第二种方式(以上采用这种方式):

my_dag = DAG("my_dag_name")
op = XXOperator(task_id="task", dag=my_dag)

第三种方式:

@dag(start_date=days_ago(2))
def generate_dag():
    op = XXOperator(task_id="task")
dag = generate_dag()

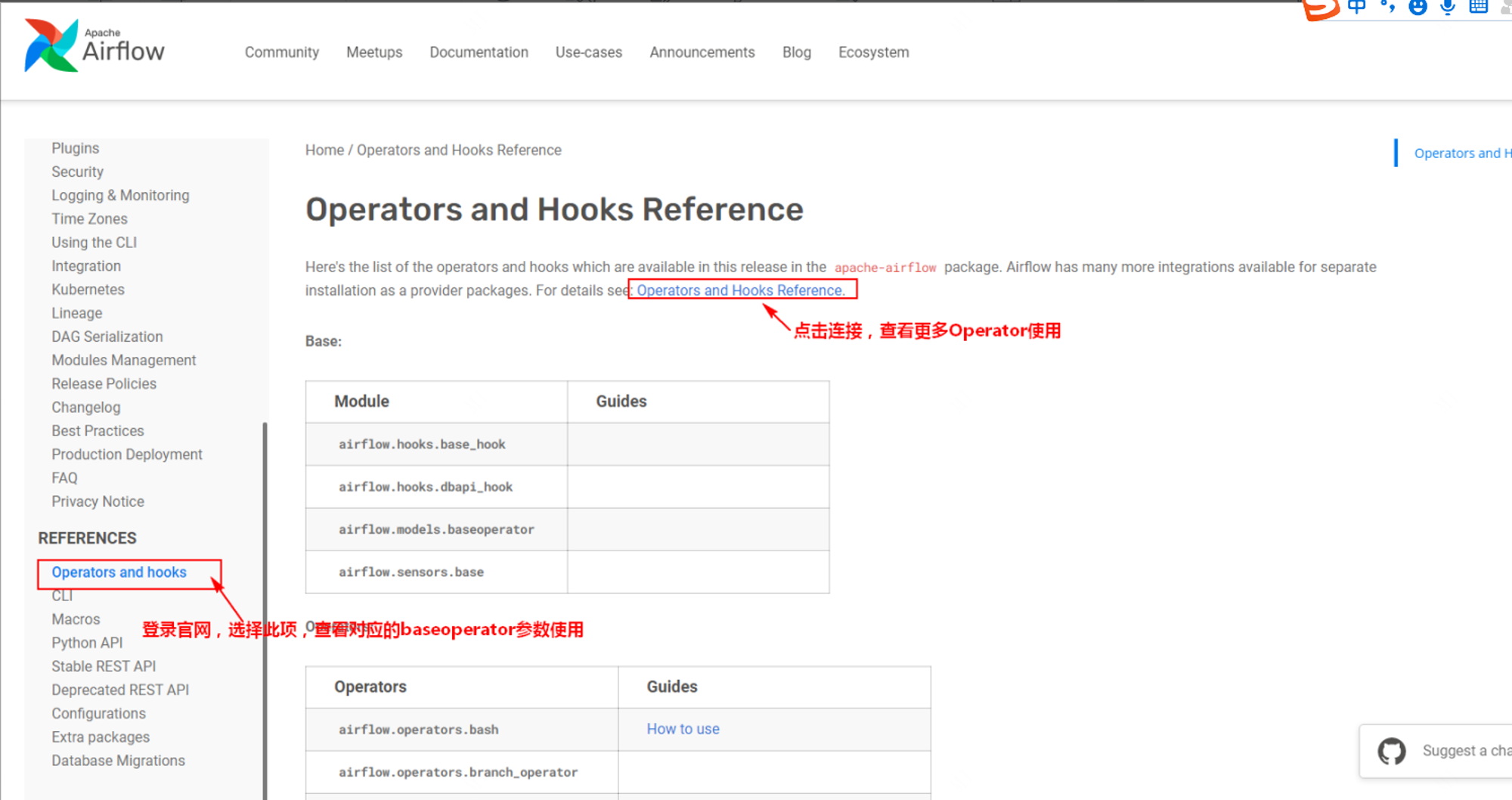

  • baseoperator基础参数说明:

可以参照:

http://airflow.apache.org/docs/apache-airflow/stable/_api/airflow/models/baseoperator/index.html#module-airflow.models.baseoperator查看baseopartor中更多参数。

  • DAG参数说明

可以参照:

http://airflow.apache.org/docs/apache-airflow/stable/_api/airflow/models/dag/index.html

查看DAG参数说明,也可以直接在开发工具点击DAG进入源码看下对应参数有哪些。

3、定义Task

当实例化Operator时会生成Task任务,从一个Operator中实例化出来对象的过程被称为一个构造方法,每个构造方法中都有“task_id”充当任务的唯一标识符。

下面我们定义三个Operator,也就是三个Task,每个task_id 不能重复。

# operator 支持多种类型, 这里使用 BashOperator
first = BashOperator(
    task_id='first',
    bash_command='echo "run first task"',
    dag=dag
)

middle = BashOperator(
    task_id='middle',
    bash_command='echo "run middle task"',
    dag=dag
)

last = BashOperator(
    task_id='last',
    bash_command='echo "run last task"',
    dag=dag,
    retries=3
)

注意:

4、设置task依赖关系

#使用 set_upstream、set_downstream 设置依赖关系,不能出现环形链路,否则报错
# middle.set_upstream(first) # middle会在first执行完成之后执行
# last.set_upstream(middle) # last 会在 middle执行完成之后执行

#也可以使用位移符来设置依赖关系
first >> middle >>last # first 首先执行,middle次之,last最后
# first >> [middle,last] # first首先执行,middle ,last并行执行

注意:当执行脚本时,如果在DAG中找到一条环形链路(例如:A->B->C-A)会引发异常。更多DAG task依赖关系可参照官网:http://airflow.apache.org/docs/apache-airflow/stable/concepts/dags.html#task-dependencies

5、上传python配置脚本

到目前为止,python配置如下:

# 导入 DAG 对象,后面需要实例化DAG对象
from airflow import DAG

# 导入BashOperator Operators,我们需要利用这个对象去执行流程
from airflow.example_dags.example_bash_operator import dag

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta

# default_args中定义一些参数,在实例化DAG时可以使用,使用python dic 格式定义
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(202194),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'myairflow_execute_bash', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(days=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)

# operator 支持多种类型, 这里使用 BashOperator
first = BashOperator(
    task_id='first',
    bash_command='echo "run first task"',
    dag=dag
)

middle = BashOperator(
    task_id='middle',
    bash_command='echo "run middle task"',
    dag=dag
)

last = BashOperator(
    task_id='last',
    bash_command='echo "run last task"',
    dag=dag,
    retries=3
)

#使用 set_upstream、set_downstream 设置依赖关系,不能出现环形链路,否则报错
# middle.set_upstream(first) # middle会在first执行完成之后执行
# last.set_upstream(middle) # last 会在 middle执行完成之后执行

#也可以使用位移符来设置依赖关系
first >> middle >>last # first 首先执行,middle次之,last最后
# first >> [middle,last] # first首先执行,middle ,last并行执行

将以上python配置文件上传到$AIRFLOW_HOME/dags目录下,默认$AIRFLOW_HOME为安装节点的“/root/airflow”目录,当前目录下的dags目录需要手动创建。

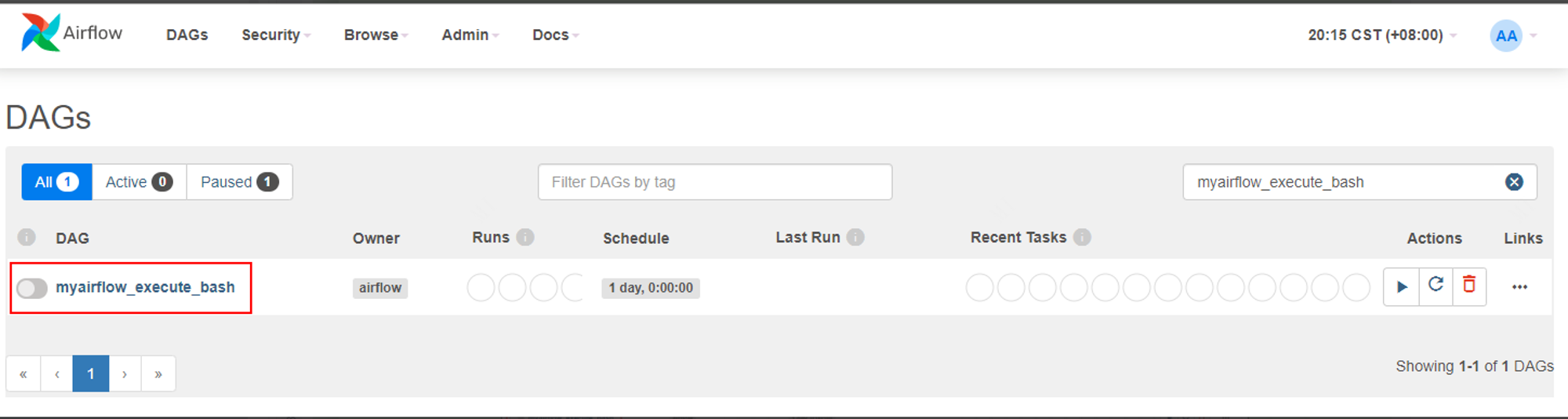

6、重启Airflow

“ps aux|grep webserver”和“ps aux|grep scheduler”找到对应的airflow进程杀掉,重新启动Airflow。重启之后,可以在airflow webui看到对应的DAG ID ”myairflow_execute_bash”。

7、执行airflow

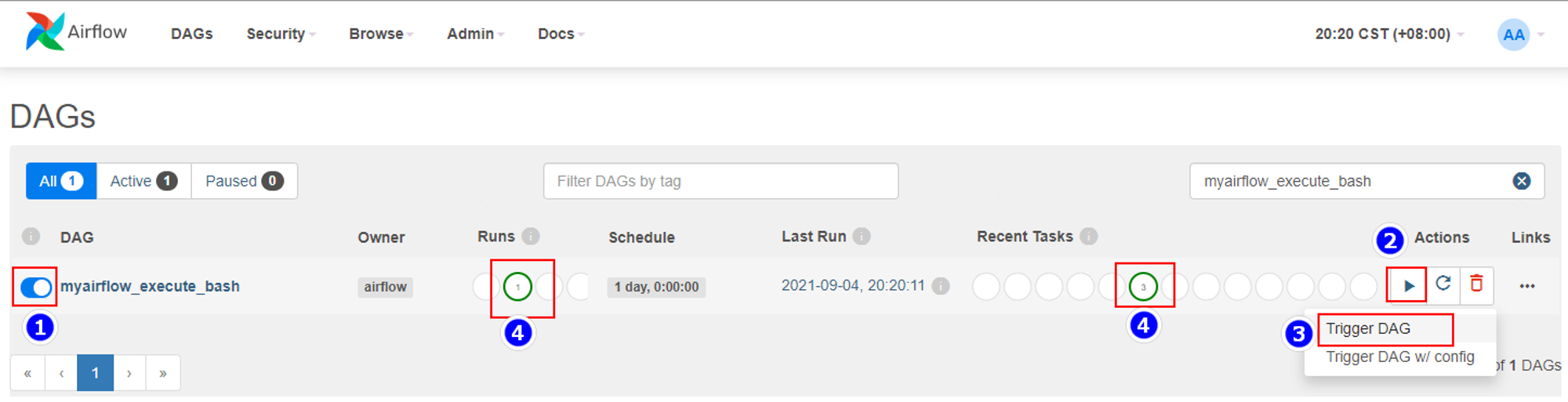

按照如下步骤执行DAG,首先打开工作流,然后“Trigger DAG”执行,随后可以看到任务执行成功。

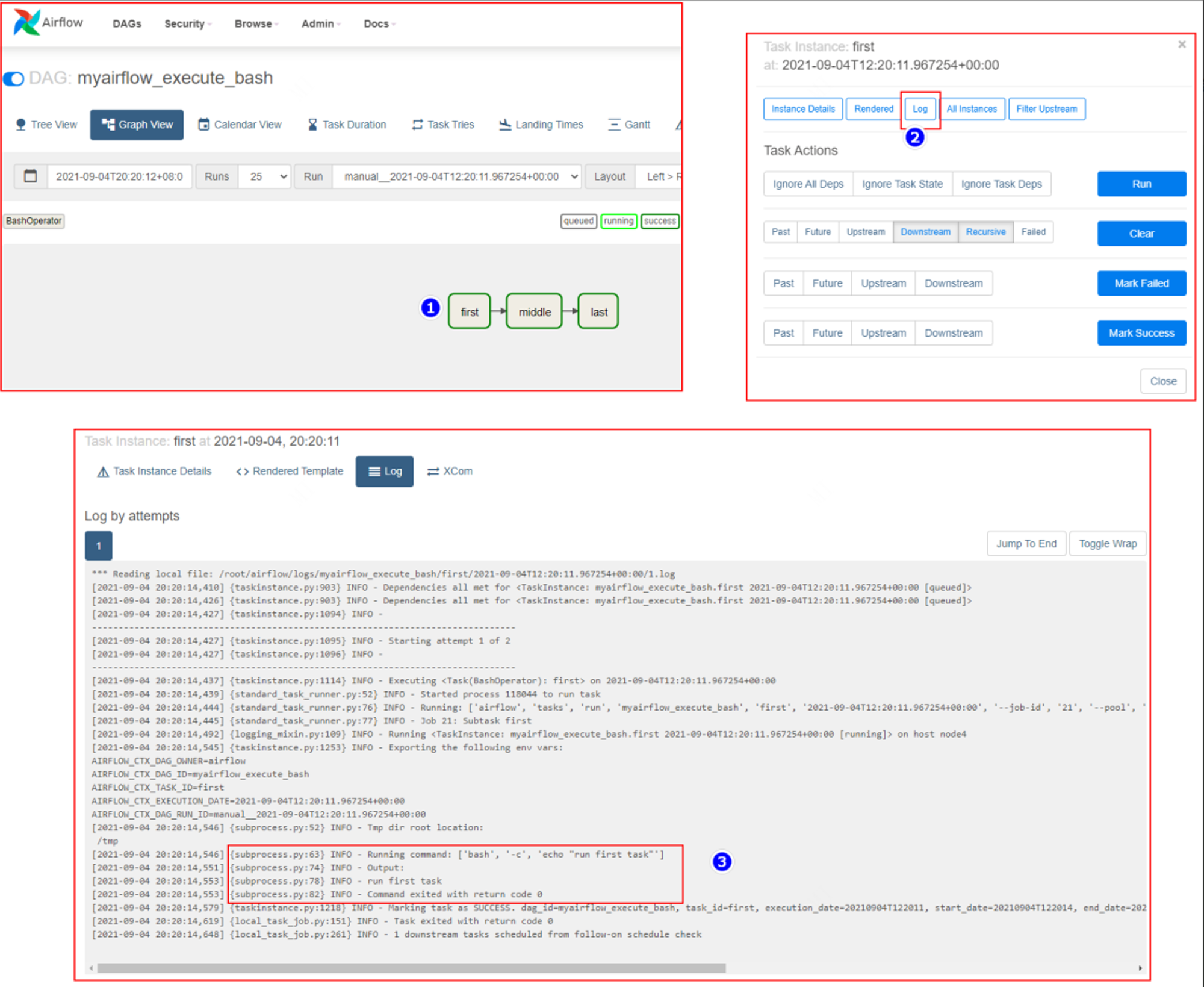

查看task执行日志:

二、DAG调度触发时间

在Airflow中,调度程序会根据DAG文件中指定的“start_date”和“schedule_interval”来运行DAG。特别需要注意的是Airflow计划程序在计划时间段的末尾触发执行DAG,而不是在开始时刻触发DAG,例如:

default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2022325),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'myairflow_execute_bash', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(days=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)

以上配置的DAG是从世界标准时间2022年3月24号开始调度,每隔1天执行一次,这个DAG的具体运行时间如下图:

自动调度DAG 执行日期 自动调度DAG实际执行触发时间
2022-03-24,00:00:00+00:00 2022-03-25,00:00:00+00:00
2022-03-25,00:00:00+00:00 2022-03-26,00:00:00+00:00
2022-03-26,00:00:00+00:00 2022-03-27,00:00:00+00:00
2022-03-27,00:00:00+00:00 2022-03-28,00:00:00+00:00
2022-03-28,00:00:00+00:00 2022-03-29,00:00:00+00:00
... ... ... ...

以上表格中以第一条数据为例解释,Airflow正常调度是每天00:00:00 ,假设当天日期为2022-03-24,正常我们认为只要时间到了2022-03-24 00:00:00 就会执行,改调度时间所处于的调度周期为2022-03-24 00:00:00 ~ 2022-03-25 00:00:00 ,在Airflow中实际上是在调度周期末端触发执行,也就是说2022-03-24 00:00:00 自动触发执行时刻为 2022-03-25 00:00:00。

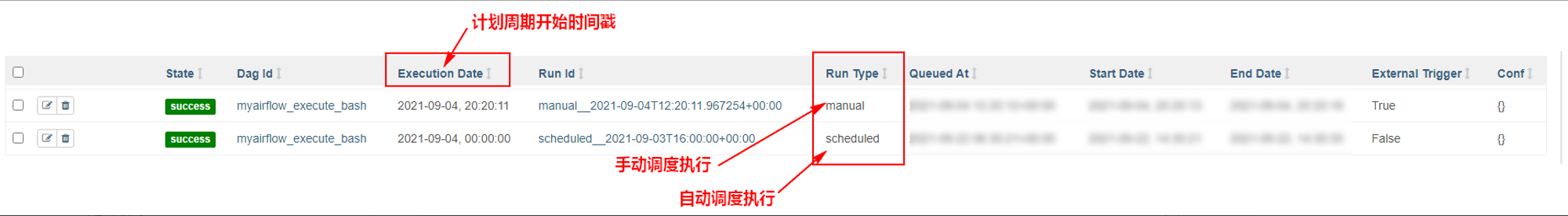

如下图,在airflow中,“execution_date”不是实际运行时间,而是其计划周期的开始时间戳。例如:execution_date 是2021-09-04 00:00:00 的DAG 自动调度运行的实际时间为2021-09-05 00:00:00。当然除了自动调度外,我们还可以手动触发执行DAG执行,要判断DAG运行时计划调度(自动调度)还是手动触发,可以查看“Run Type”。

三、DAG catchup 参数设置

在Airflow的工作计划中,一个重要的概念就是catchup(追赶),在实现DAG具体逻辑后,如果将catchup设置为True(默认就为True),Airflow将“回填”所有过去的DAG run,如果将catchup设置为False,Airflow将从最新的DAG run时刻前一时刻开始执行 DAG run,忽略之前所有的记录。

例如:现在某个DAG每隔1分钟执行一次,调度开始时间为2001-01-01 ,当前日期为2021-10-01 15:23:21,如果catchup设置为True,那么DAG将从2001-01-01 00:00:00 开始每分钟都会运行当前DAG。如果catchup 设置为False,那么DAG将从2021-10-01 15:22:20(当前2021-10-01 15:23:21前一时刻)开始执行DAG run。

举例:有first ,second,third三个shell命令任务,按照顺序调度,每隔1分钟执行一次,首次执行时间为2000-01-01。

设置catchup 为True(默认),DAG python配置如下:

from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta

default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(200111),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}
dag = DAG(
    dag_id = 'catchup_test1 ', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1), # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
    catchup=True # 执行DAG时,将开始时间到目前所有该执行的任务都执行,默认为True
)

first = BashOperator(
    task_id='first',
    bash_command='echo "run first task"',
    dag=dag
)
middle = BashOperator(
    task_id='second',
    bash_command='echo "run second task"',
    dag=dag
)
last = BashOperator(
    task_id='third',
    bash_command='echo "run third task"',
    dag=dag,
    retries=3
)
first >> middle >>last

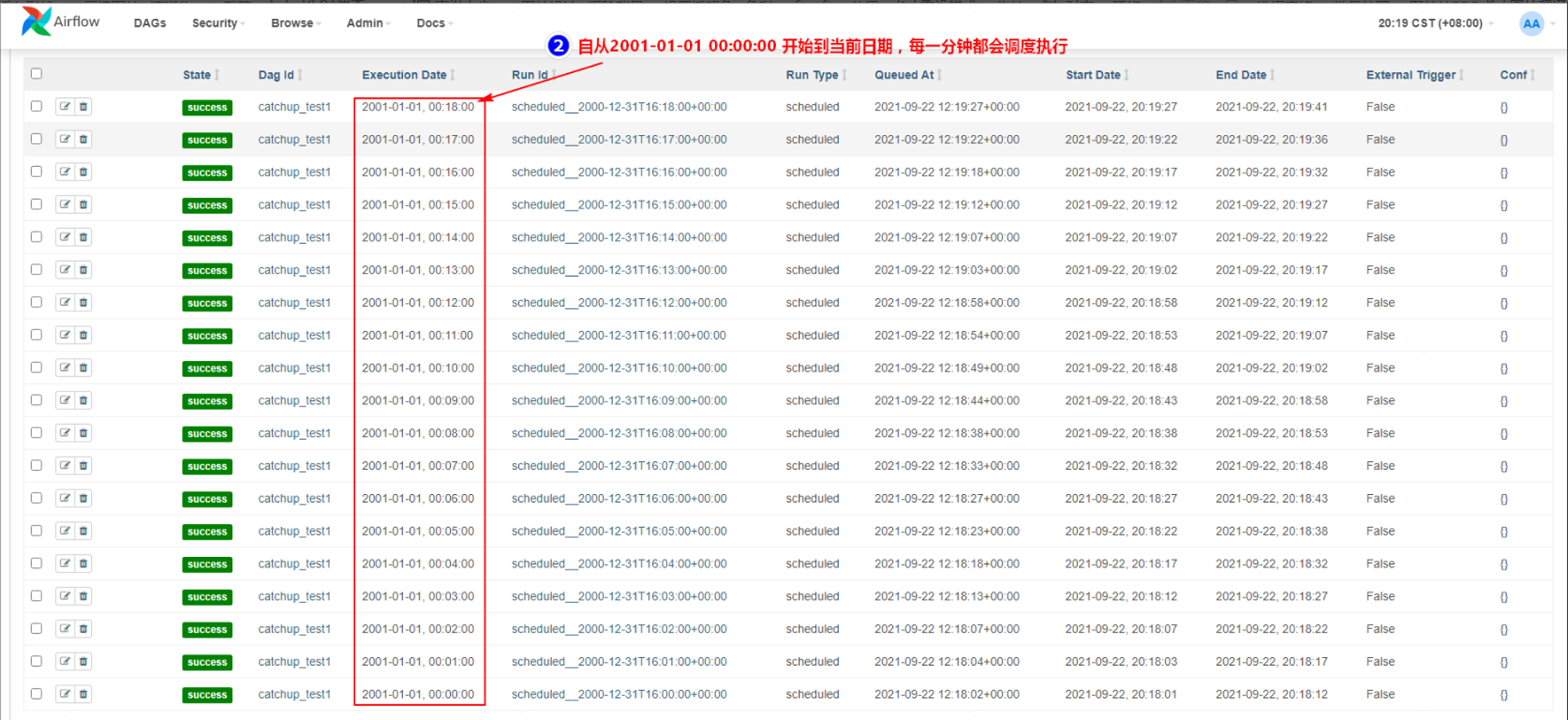

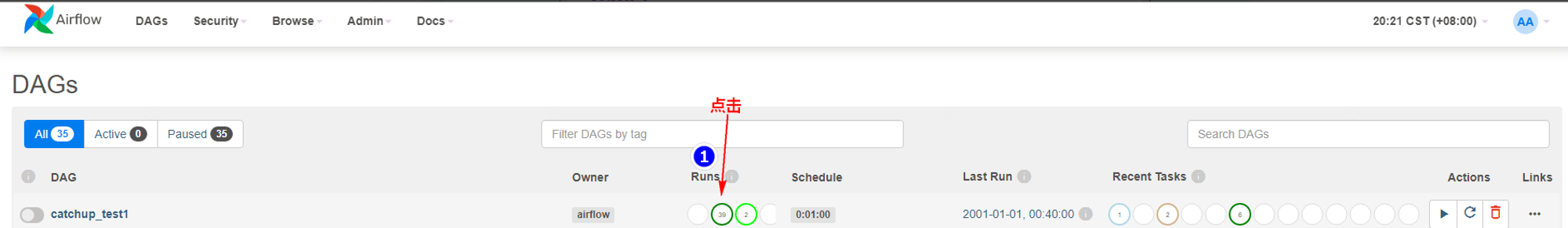

上传python配置文件到$AIRFLOW_HOME/dags下,重启airflow,DAG执行调度如下:

设置catchup 为False,DAG python配置如下:

from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta

default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(200111),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}
dag = DAG(
    dag_id = 'catchup_test2', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1), # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
    catchup=False # 执行DAG时,将开始时间到目前所有该执行的任务都执行,默认为True
)

first = BashOperator(
    task_id='first',
    bash_command='echo "run first task"',
    dag=dag
)
middle = BashOperator(
    task_id='second',
    bash_command='echo "run second task"',
    dag=dag
)
last = BashOperator(
    task_id='third',
    bash_command='echo "run third task"',
    dag=dag,
    retries=3
)
first >> middle >>last

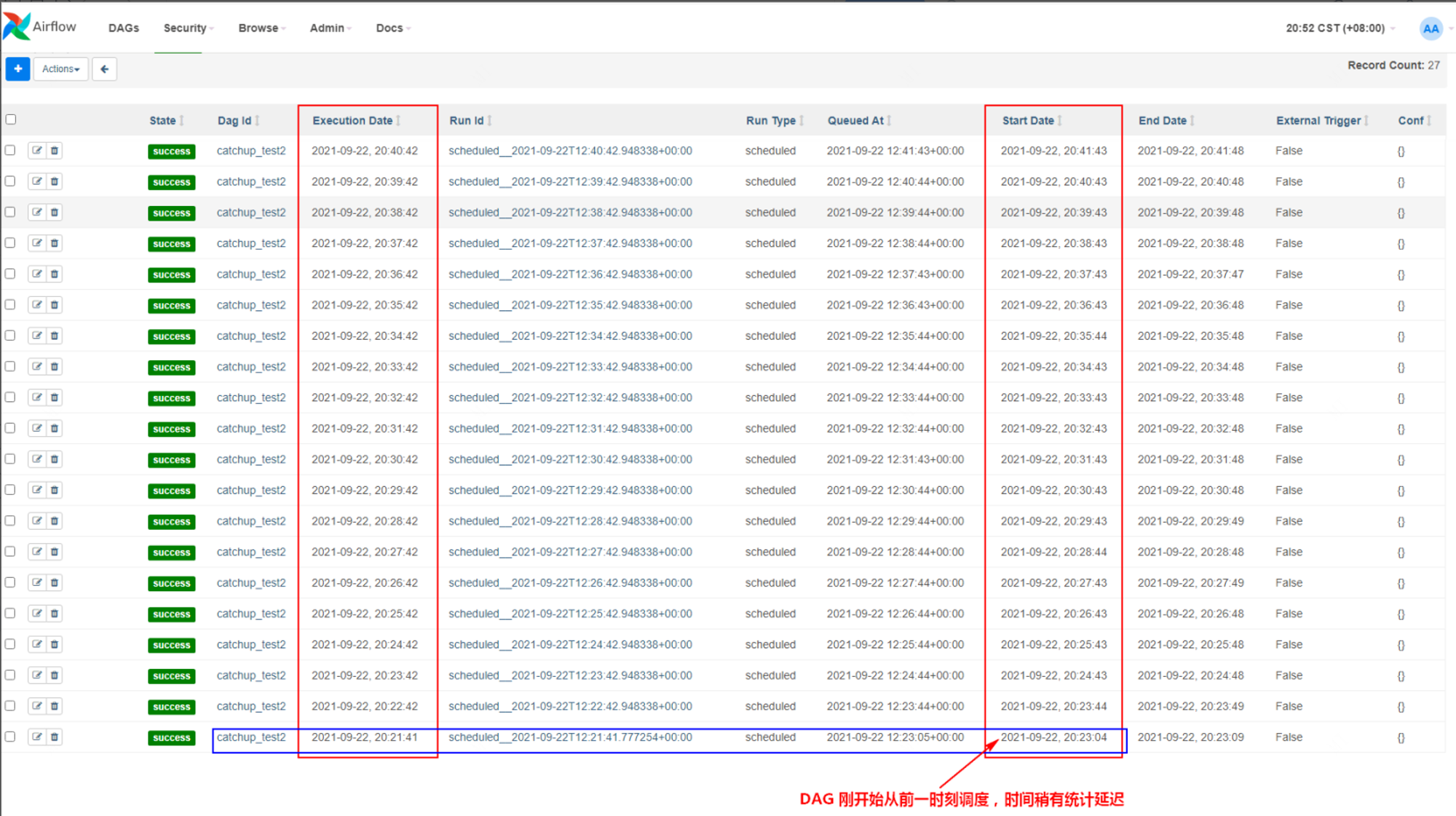

上传python配置文件到$AIRFLOW_HOME/dags下,重启airflow,DAG执行调度如下:

有两种方式在Airflow中配置catchup:

  • 全局配置

在airflow配置文件airflow.cfg的scheduler部分下,设置catchup_by_default=True(默认)或False,这个设置是全局性的设置。

  • DAG文件配置

在python代码配置中设置DAG对象的参数:dag.catchup=True或False。

dag = DAG(
    dag_id = 'myairflow_execute_bash',
default_args = default_args,
catchup=False,
    schedule_interval = timedelta(days=1))

四、DAG调度周期设置

每个DAG可以有或者没有调度执行周期,如果有调度周期,我们可以在python代码DAG配置中设置“schedule_interval”参数来指定调度DAG周期,可以通过以下三种方式来设置。

  • 预置的Cron调度

Airflow预置了一些Cron调度周期,可以参照:

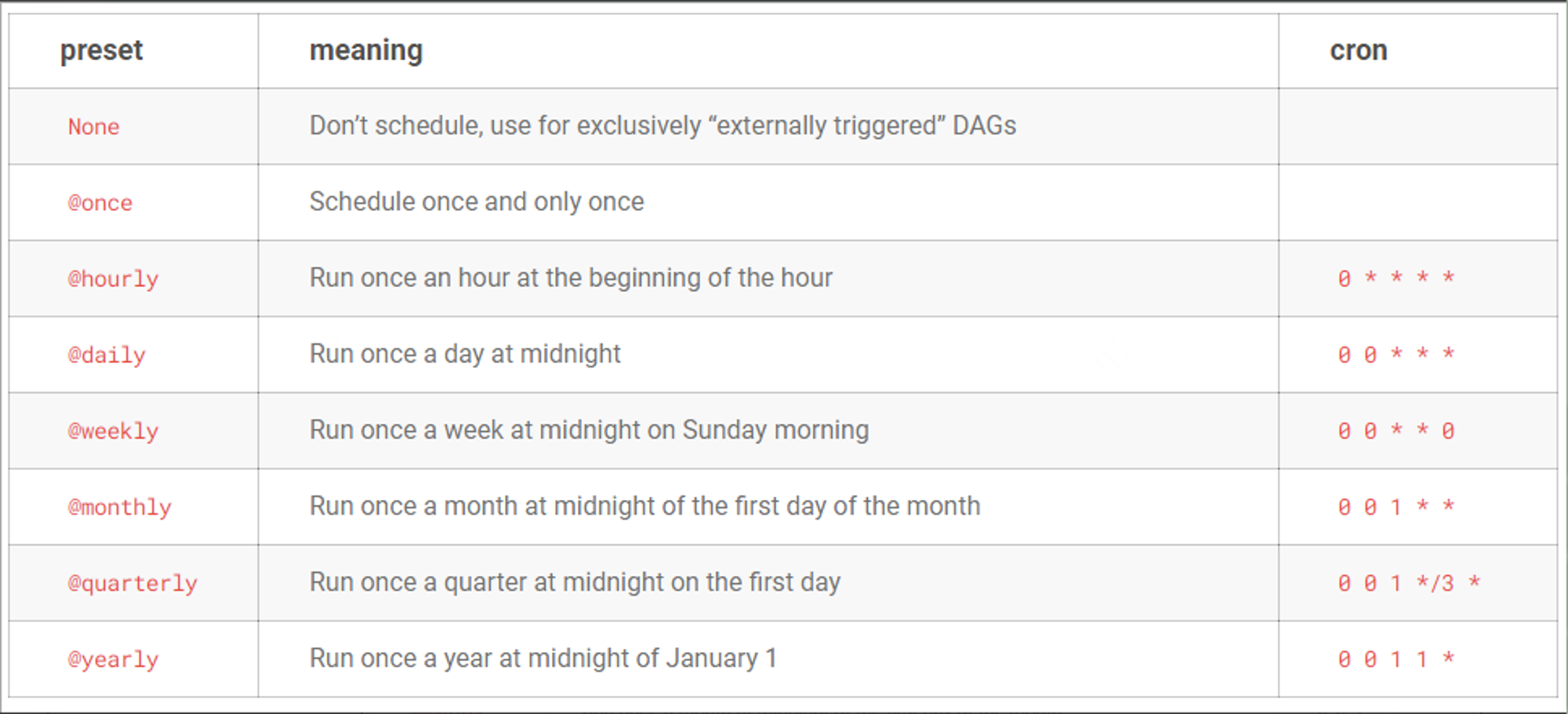

DAG Runs — Airflow Documentation,如下图:

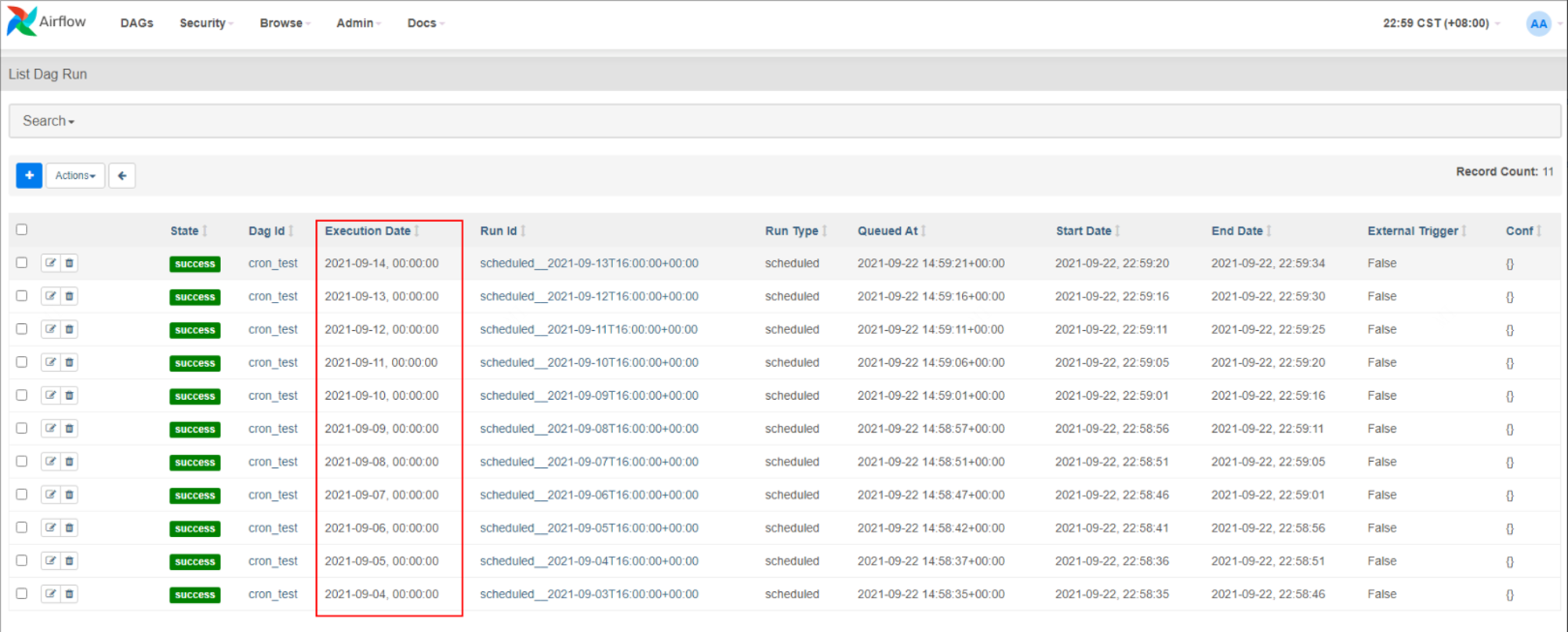

在python配置文件中使用如下:

default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(202194),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'cron_test', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = '@daily' # 使用预置的Cron调度,每天00分调度
  • Cron

这种方式就是写Linux系统的crontab定时任务命令,可以在https://crontab.guru/网站先生成对应的定时调度命令,其格式如下:

minute  hour  day  month  week
minute:表示分钟,可以从0~59之间的任意整数。
hour:表示小时,可以是从023之间的任意整数。
day:表示日期,可以是131之间的任何整数。
month:表示月份,可以是从112之间的任何整数。
week:表示星期几,可以是从07之间的任何整数,这里的07代表星期日。

以上各个字段中还可以使用特殊符号代表不同意思:

星号(*):代表所有可能的值,例如month字段如果是星号,则表示在满足其它字段的制约条件后每月都执行该命令操作。
逗号(,):可以用逗号隔开的值指定一个列表范围,例如,”1,2,5,7,8,9
中杠(-):可以用整数之间的中杠表示一个整数范围,例如”2-6”表示”2,3,4,5,6
正斜线(/):可以用正斜线指定时间的间隔频率,步长,例如”0-23/2”表示每两小时执行一次。

在python配置文件中使用如下:

default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(202194),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'cron_test', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = '* * * * *' # 使用Crontab 定时任务命令,每分钟运行一次
)
  • datetime.timedelta

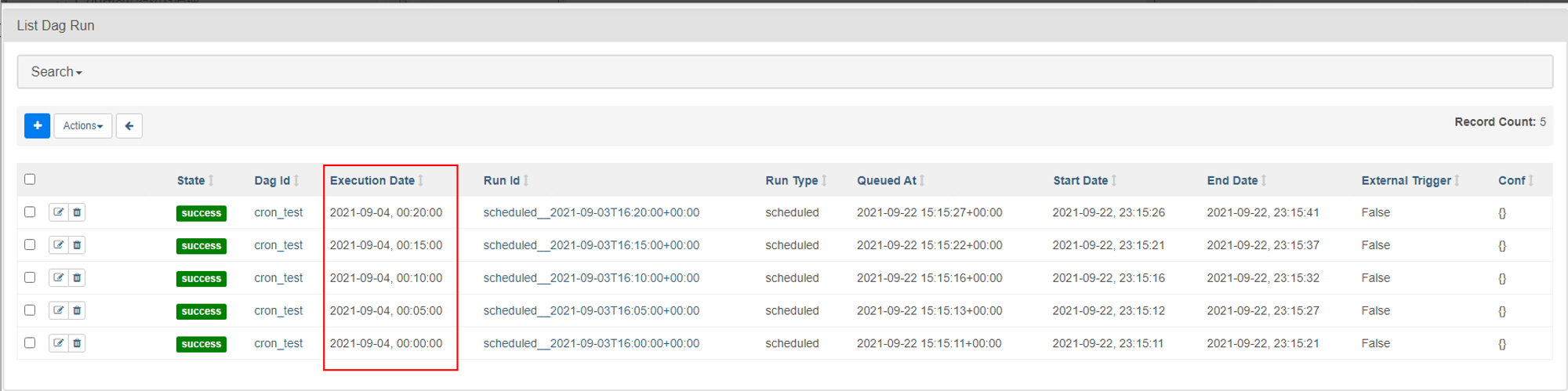

timedelta是使用python timedelta 设置调度周期,可以配置天、周、小时、分钟、秒、毫秒。在python配置文件中使用如下:

default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(202194),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'cron_test', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数

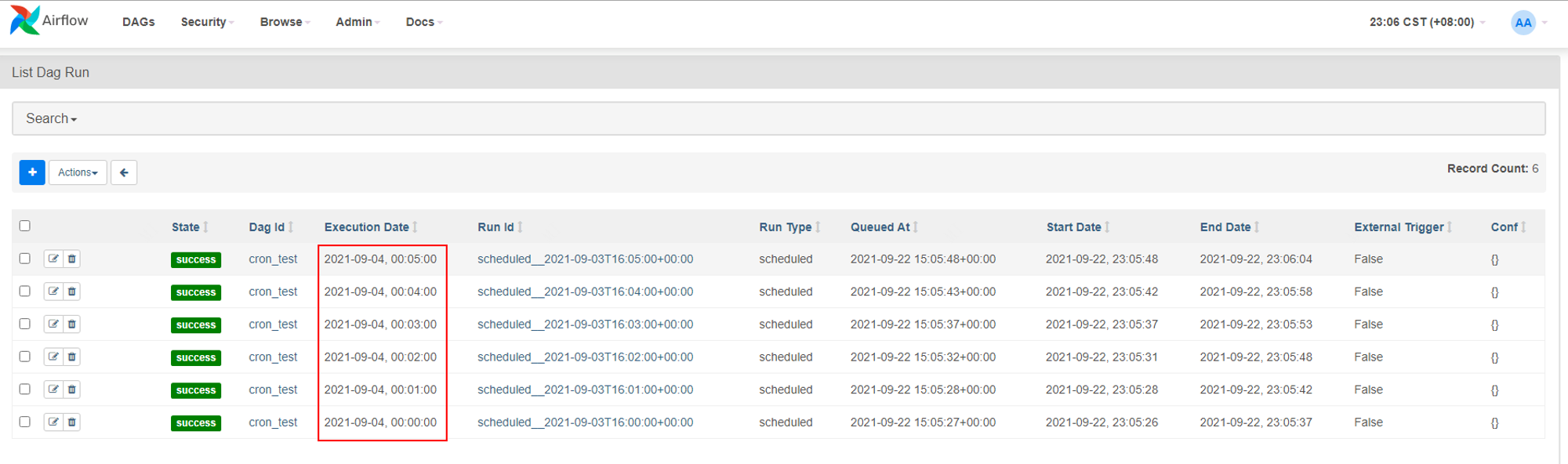

    schedule_interval = timedelta(minutes=5) # 使用python timedelta 设置调度周期,可以配置天、周、小时、分钟、秒、毫秒
)

五、DAG任务依赖设置

1、DAG任务依赖设置一

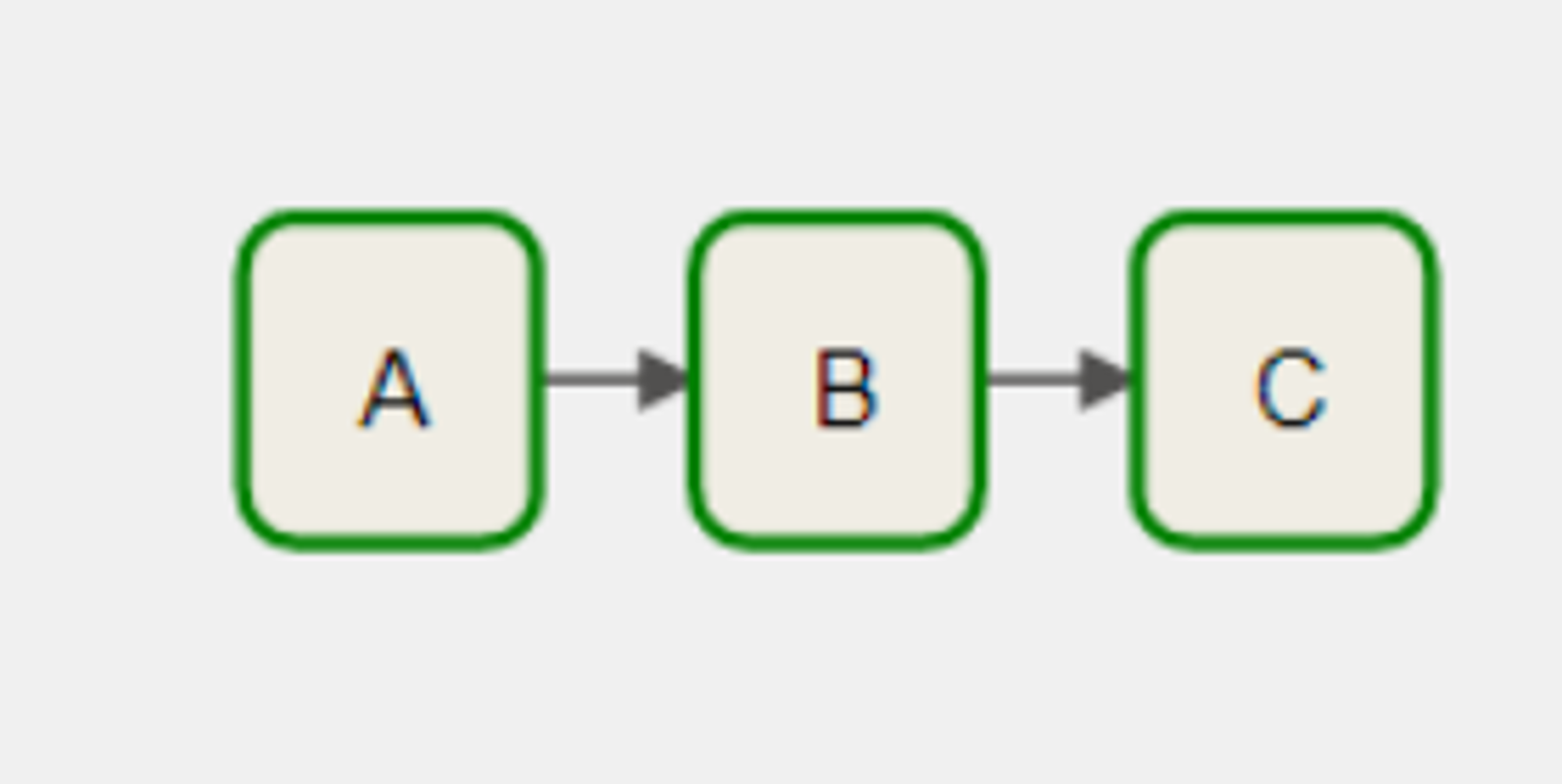

  • DAG调度流程图
  • task执行依赖
A >> B >>C
  • 完整代码
'''
airflow 任务依赖关系设置一

'
''
from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2021922),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'dag_relation_1', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)


A = BashOperator(
    task_id='A',
    bash_command='echo "run A task"',
    dag=dag
)

B = BashOperator(
    task_id='B',
    bash_command='echo "run B task"',
    dag=dag
)

C = BashOperator(
    task_id='C',
    bash_command='echo "run C task"',
    dag=dag,
    retries=3
)

A >> B >>C

2、DAG任务依赖设置二

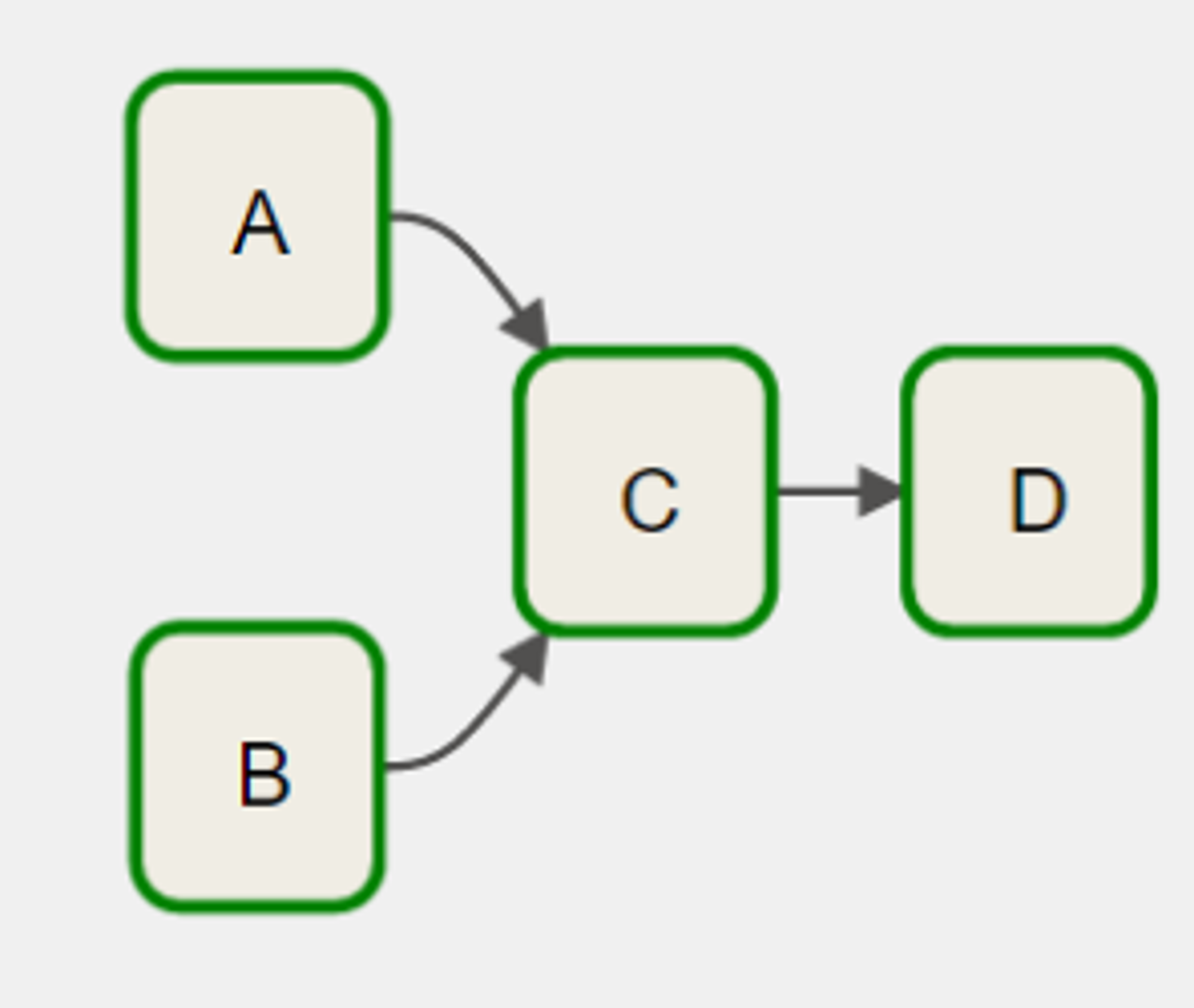

  • DAG调度流程图
  • task执行依赖
[A,B] >>C >>D
  • 完整代码
'''
airflow 任务依赖关系设置二

'
''
from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2021922),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'dag_relation_2', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)


A = BashOperator(
    task_id='A',
    bash_command='echo "run A task"',
    dag=dag
)

B = BashOperator(
    task_id='B',
    bash_command='echo "run B task"',
    dag=dag
)

C = BashOperator(
    task_id='C',
    bash_command='echo "run C task"',
    dag=dag,
    retries=3
)

D = BashOperator(
    task_id='D',
    bash_command='echo "run D task"',
    dag=dag
)

[A,B] >>C >>D

3、DAG任务依赖设置三

  • DAG调度流程图
  • task执行依赖
[A,B,C] >>D >>[E,F]
  • 完整代码
'''
airflow 任务依赖关系设置三

'
''
from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2021922),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'dag_relation_3', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)


A = BashOperator(
    task_id='A',
    bash_command='echo "run A task"',
    dag=dag
)

B = BashOperator(
    task_id='B',
    bash_command='echo "run B task"',
    dag=dag
)

C = BashOperator(
    task_id='C',
    bash_command='echo "run C task"',
    dag=dag,
    retries=3
)

D = BashOperator(
    task_id='D',
    bash_command='echo "run D task"',
    dag=dag
)

E = BashOperator(
    task_id='E',
    bash_command='echo "run E task"',
    dag=dag
)

F = BashOperator(
    task_id='F',
    bash_command='echo "run F task"',
    dag=dag
)

[A,B,C] >>D >>[E,F]

4、DAG任务依赖设置四

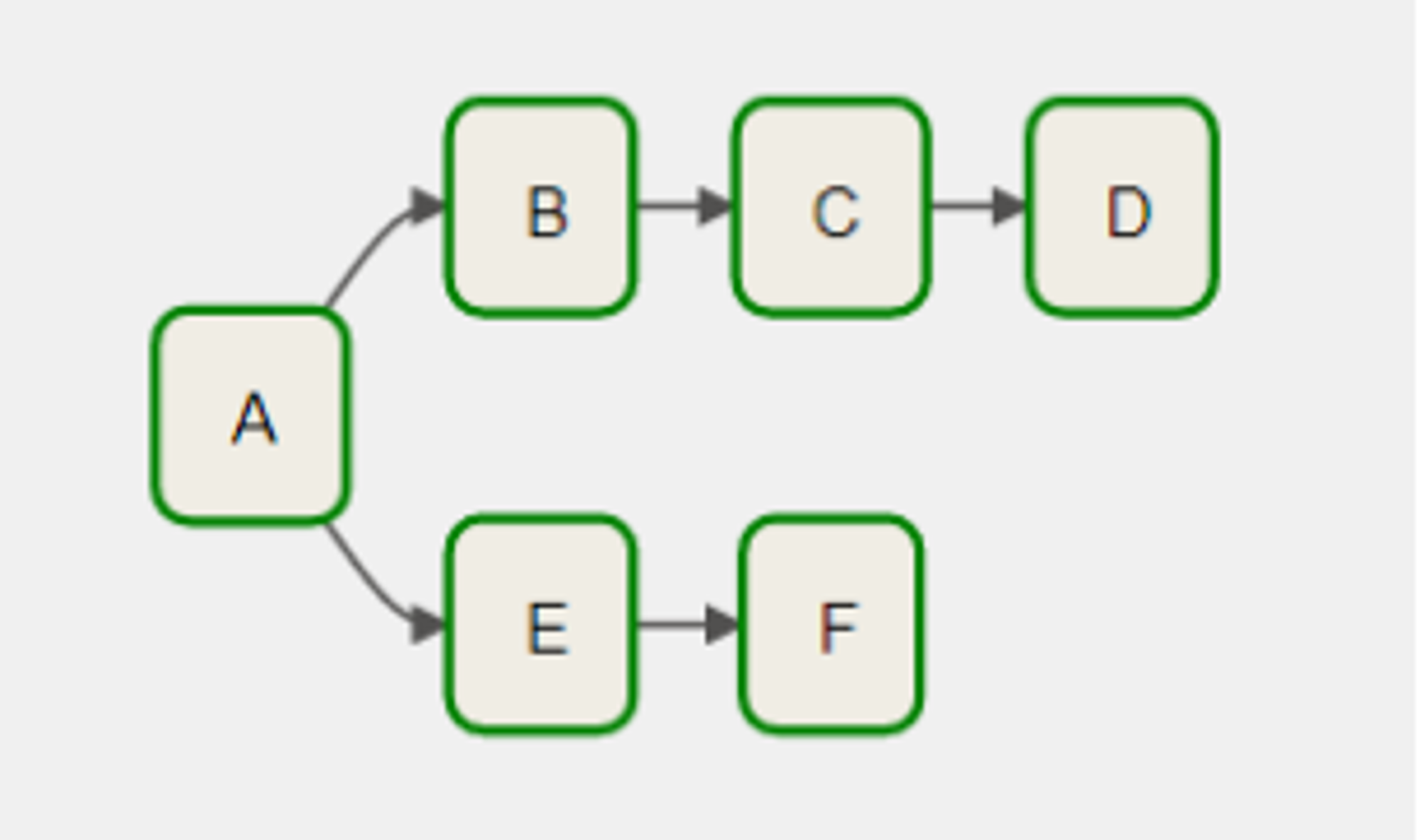

  • DAG调度流程图
  • task执行依赖
A >>B>>C>>D
A >>E>>F
  • 完整代码
'''
airflow 任务依赖关系设置四

'
''
from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2021922),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'dag_relation_4', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)


A = BashOperator(
    task_id='A',
    bash_command='echo "run A task"',
    dag=dag
)

B = BashOperator(
    task_id='B',
    bash_command='echo "run B task"',
    dag=dag
)

C = BashOperator(
    task_id='C',
    bash_command='echo "run C task"',
    dag=dag,
    retries=3
)

D = BashOperator(
    task_id='D',
    bash_command='echo "run D task"',
    dag=dag
)

E = BashOperator(
    task_id='E',
    bash_command='echo "run E task"',
    dag=dag
)

F = BashOperator(
    task_id='F',
    bash_command='echo "run F task"',
    dag=dag
)

A >>[B,C,D]
A >>[E,F]

5、DAG任务依赖设置五

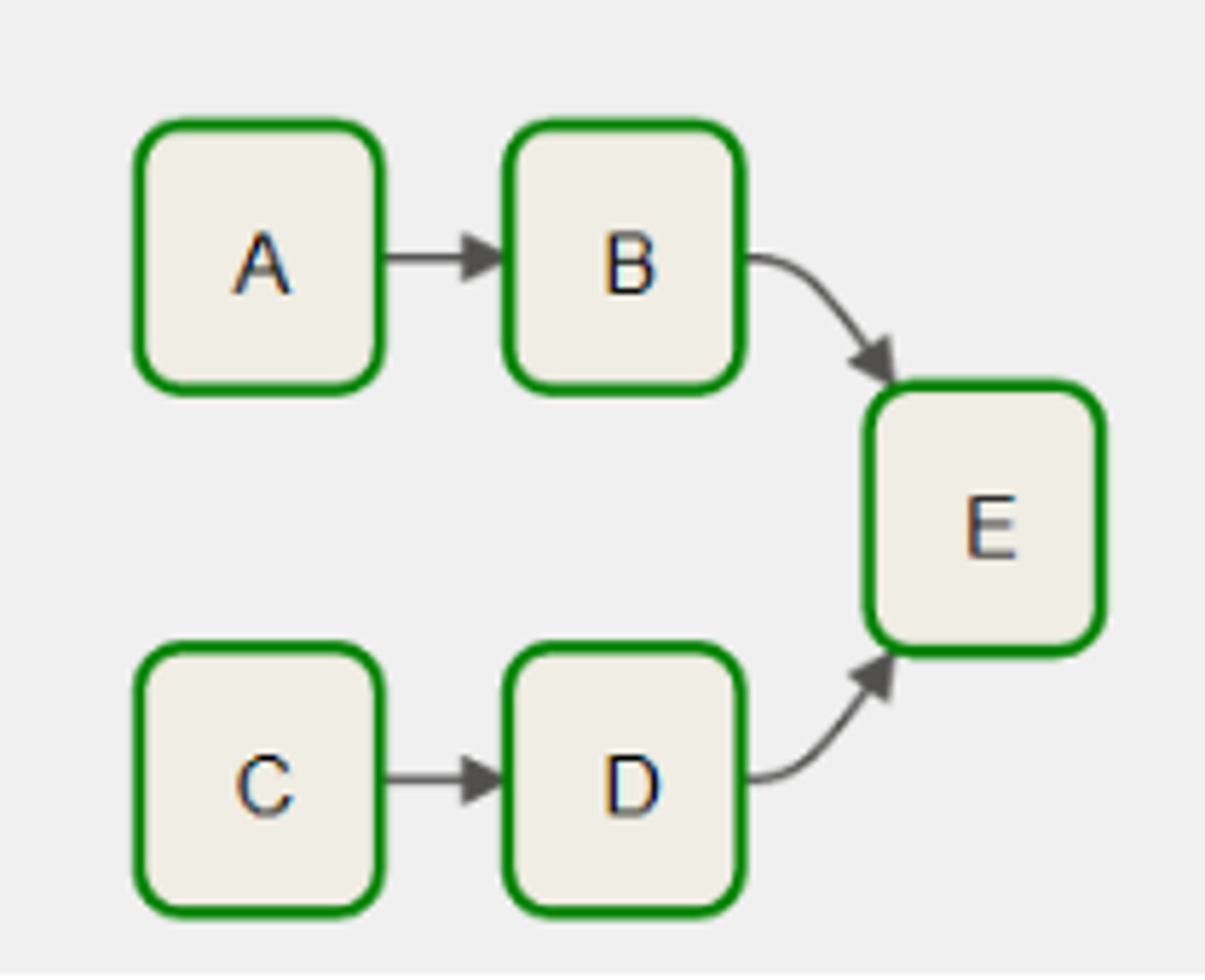

  • DAG调度流程图
  • task执行依赖
A >>B>>E
C >>D>>E
  • 完整代码
'''
airflow 任务依赖关系设置五

'
''
from airflow import DAG

from airflow.operators.bash import BashOperator

from datetime import datetime, timedelta
default_args = {
    'owner''airflow', # 拥有者名称
    'start_date': datetime(2021922),  # 第一次开始执行的时间,为 UTC 时间
    'retries'1,  # 失败重试次数
    'retry_delay': timedelta(minutes=5),  # 失败重试间隔
}

dag = DAG(
    dag_id = 'dag_relation_5', #DAG id ,必须完全由字母、数字、下划线组成
    default_args = default_args, #外部定义的 dic 格式的参数
    schedule_interval = timedelta(minutes=1) # 定义DAG运行的频率,可以配置天、周、小时、分钟、秒、毫秒
)


A = BashOperator(
    task_id='A',
    bash_command='echo "run A task"',
    dag=dag
)

B = BashOperator(
    task_id='B',
    bash_command='echo "run B task"',
    dag=dag
)

C = BashOperator(
    task_id='C',
    bash_command='echo "run C task"',
    dag=dag,
    retries=3
)

D = BashOperator(
    task_id='D',
    bash_command='echo "run D task"',
    dag=dag
)

E = BashOperator(
    task_id='E',
    bash_command='echo "run E task"',
    dag=dag
)

A >>B>>E
C >>D>>E

分类:

后端

标签:

大数据

作者介绍

Lanson
V1

CSDN大数据领域博客专家
