复合非线性反馈控制(二)
复合非线性反馈控制(二)
上一篇文章写了CNF的定点跟踪控制律的设计,接下来接着介绍CNF轨迹跟踪控制律的设计。其示意图如下图-1所示。相比于定点跟踪的CNF控制,轨迹跟踪的CNF控制多了一个信号发生器结构,因为如果直接将定点跟踪的方案应用于对曲线信号轨迹跟踪,会出现明显的相位滞后现象。

一、复合非线性反馈轨迹跟踪控制律设计
本文所针对如下描述的被控对象模型:
有几点常规的假设,是一般跟踪控制问题中的典型要求
-
(A,B)可镇定 -
(A,C)可检测 -
(A,B,C)在右半闭平面无不变零点 -
(A,E,C)在s=0处无不变零点 -
d是未知的有界常值(或分段常值)扰动
第一步:定义信号发生器
其中输出rg与目标轨迹信号r(t)相匹配,设计辅助系统的线性控制率为ue,rs是一个外源信号,其中的状态量xe(xe1,xe2就是目标轨迹的位置信息和速度信息)和辅助系统的线性控制率为ue我们下面要用到。为什么这样设计,在例子中具体说明。
第二步:设计线性反馈控制律
定义
这里的反馈矩阵F同样也要满足A+BF是渐进稳定的,将equ(1)和euq(6)相减,并且将我们设计的线性控制律uL带入,我们可得到如下闭环系统
稳态时,
值得注意的是这里的E可不是表示单位矩阵,这里要看扰动与x1有关还是与x2有关,可取值为E=[b;0]或者E=[0;b]。尽管存在干扰d等,跟踪误差仍应该趋向于0
综上,给定一个被控系统模型的A,B,C,D,我们可以首先从信号发生器中获得xe和ue信息,然后选择适当的F,从而得到扰动前馈增益fd,以及闭环系统的稳态值xs,从而我们可以表示出线性控制率
第三步:设计非线性控制率
非线性控制率同上面定点跟踪CNF中非线性控制率的设计相同
第四步:设计扩张状态观测器
扩张状态观测器也不需要改变,同定点跟踪中的设计相同
二、信号发生器的推导证明
下面说一下信号发生器为什么如上面那样设计。CNF的轨迹跟踪控制律的推导可以从一个简化的系统模型开始,假定一个系统模型如下
定义轨迹跟踪的误差信号为
定义
根据上文的方法,设计复合非线性控制率为
其中,F为状态反馈增益矩阵,使(A+BF)具有稳 定的特征值,且系统的输出响应较快;Fn为非线性反馈增益矩阵。同样可以推导出参数化的形式如下
从上面定义式我们可推出u的表达式,将降阶观测器观测的值带入,可得
fd是一个可调参数,取值范围是0至1之间。将推导出来的u的表达式与上文给出的轨迹跟踪的u的表达式相比较就能知道加入轨迹信号发生器首先是为了得到目标信号的状态量,其次是为了获取辅助控制信号u~e~ ,将他们嵌入到复合非线性反馈控制框架中,从而避免CNF轨迹跟踪的相位滞后问题。但是如果我们要跟踪的仅仅是一个光滑可导的正弦曲线的话,可以直接引出它的位置量和速度量,我们只需要选择合适的反馈增益矩阵Fe和外源信号rs来构造u~e~提供给控制器。
这里给出这两个参数的一般性求法,针对n阶可导得目标轨迹信号,选择Fe使得A+BFe的特征值都为0;外部信号
三、仿真实例
我们假设已知的系统为
转化成我们上述式(1)的状态空间形式,A=[0,1;-51000,-90];B=[0;16000];C=[1,0];假设E=[0,16000],针对形如

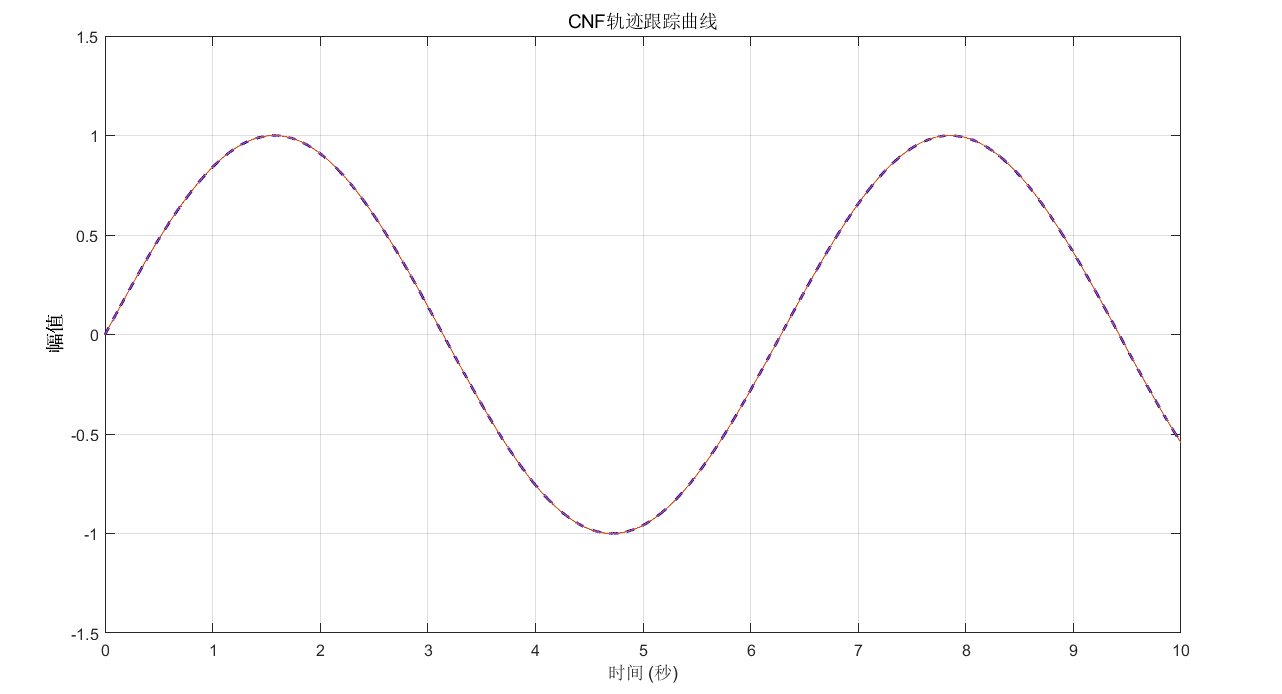

我们选择正弦信号

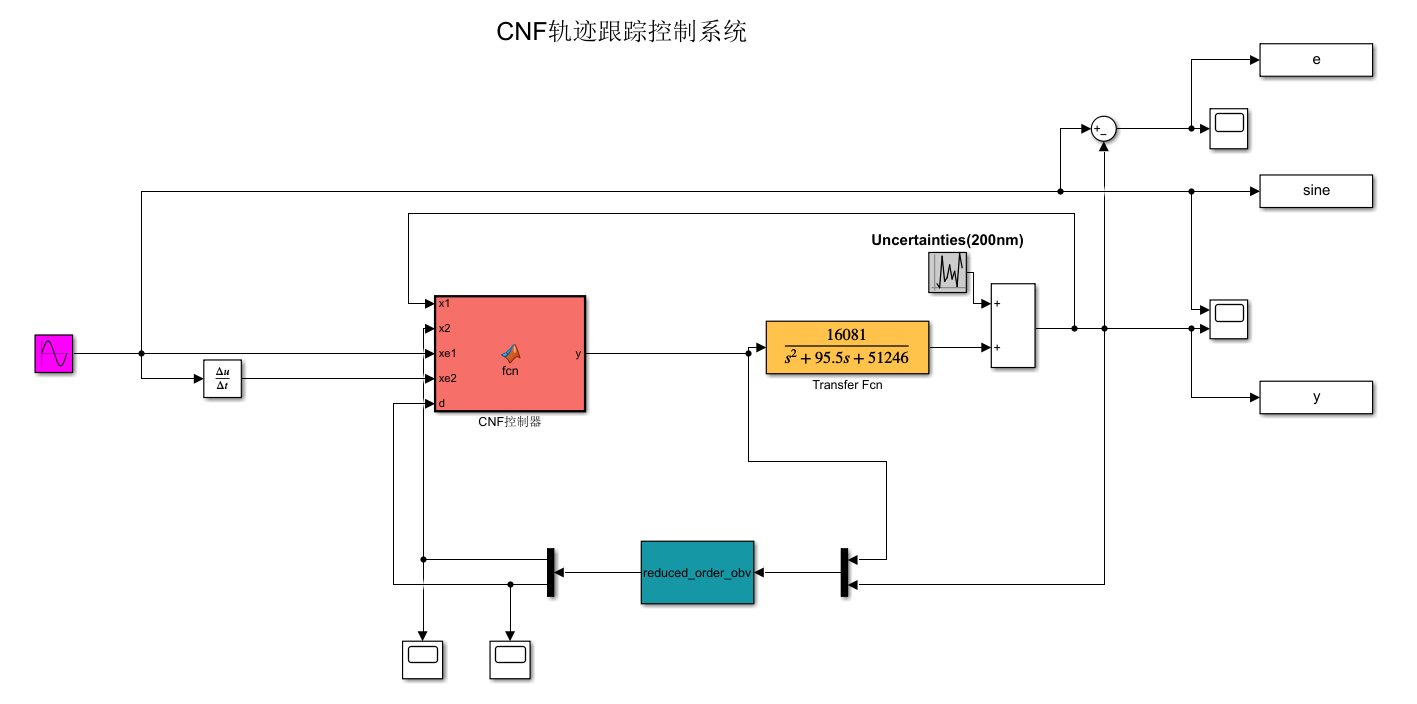

CNF控制器编程采用上述推导的参数化的形式,各参数取值如下,

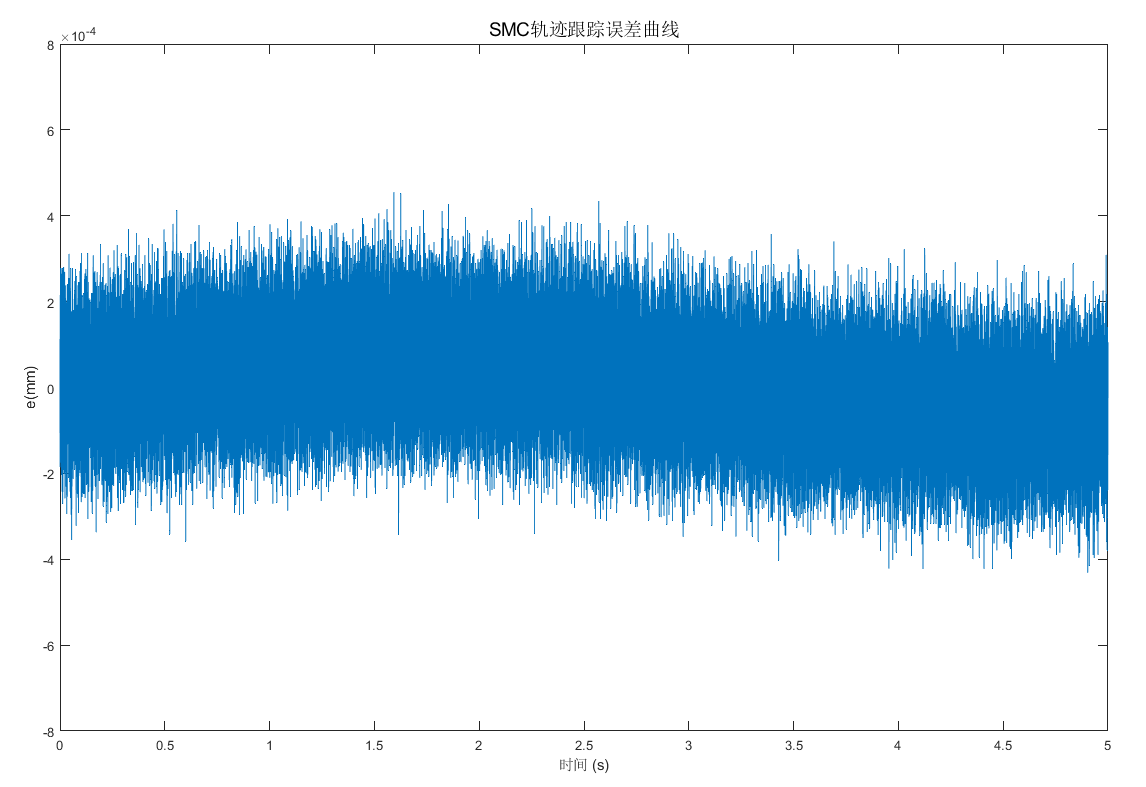

经过参数调整,轨迹跟踪误差在400nm左右,符合要求

四、总结
上述就是复合非线性反馈控制设计的所有内容,总结一下有以下几个特点 1.额外增加的非线性控制量uN不改变系统的稳定性 2.根据系统输出y和参考信号r之间的距离动态调节系统的阻尼 3.非线性控制量uN和线性控制量uL部分抵消 4.能够有效的消减系统的超调量

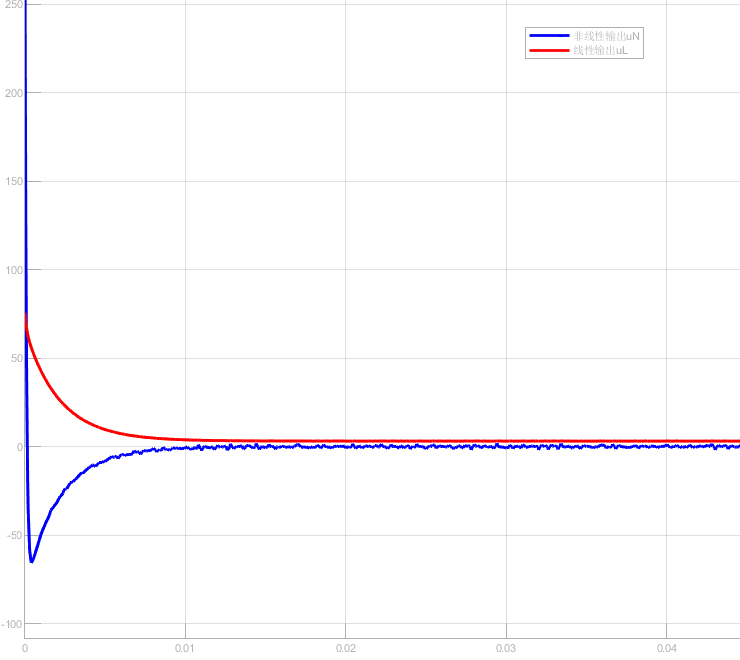

其中非线性控制量uN和线性控制量ul部分抵消可以从下图-5看出,线性输出和非线性输出一开始是同向的,后来反向。

[1],Improving_Transient_Performance_in_Tracking_General_References_Using_Composite_Nonlinear_Feedback_Control_and_Its_Application_to_High-Speed_XY-Table_Positioning_Mechanism
[2]石暕,程国扬.基于自适应摩擦补偿的复合非线性轨迹跟踪控制[J].电机与控制应用,2021,48(09):14-20.
