Matlab画图2

Matlab画图 2 统计类图像

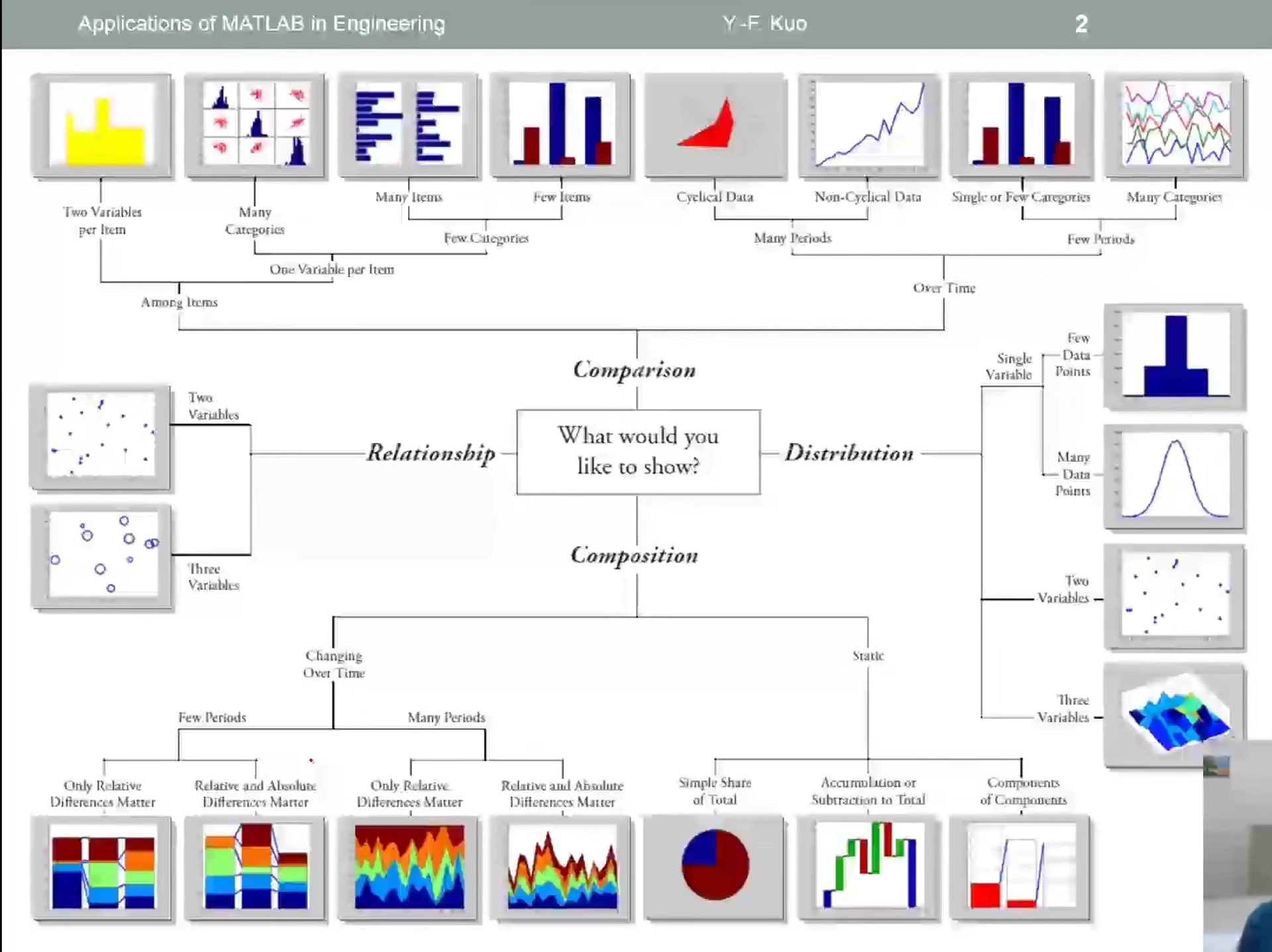

图像类型

图片原地址

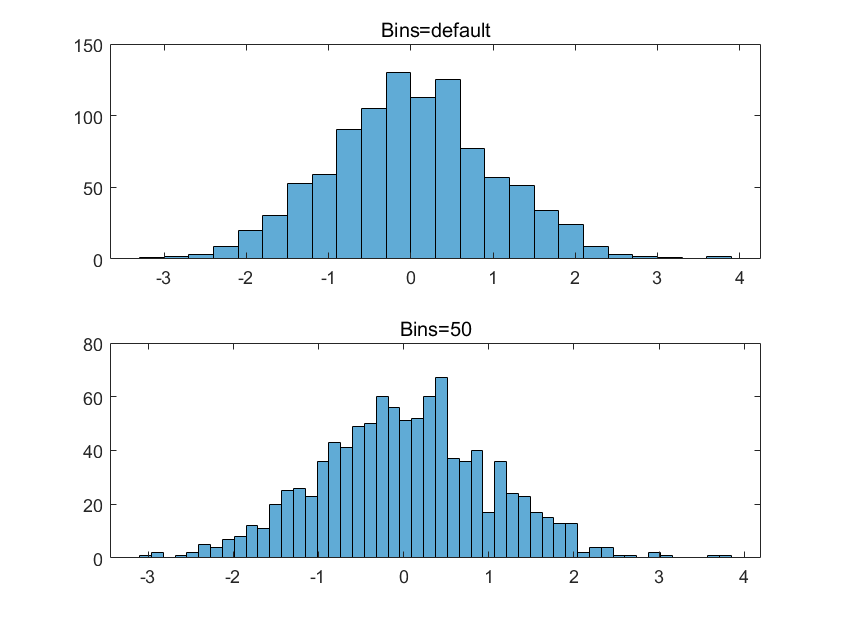

1.直方图 histogram

适用情况: 统计整体的分布情况

histogram(X)
//histogram 函数自动选择合适的 bin 的数量,以便涵盖 x 中的值范围并显示基本分布的形状。
histogram(X,nbins)
//使用标量 nbins 指定的 bin 数量。
histogram(X,edges)
//将 X 划分到由向量 edges 来指定 bin 边界的 bin 内。每个 bin 都包含左边界,但不包含右边界,除了同时包含两个边界的最后一个 bin 外。

eg:

y=randn(1,1000);
subplot(2,1,1);histogram(y);title('Bins=default');
subplot(2,1,2);histogram(y,50);title('Bins=50');

结果如下

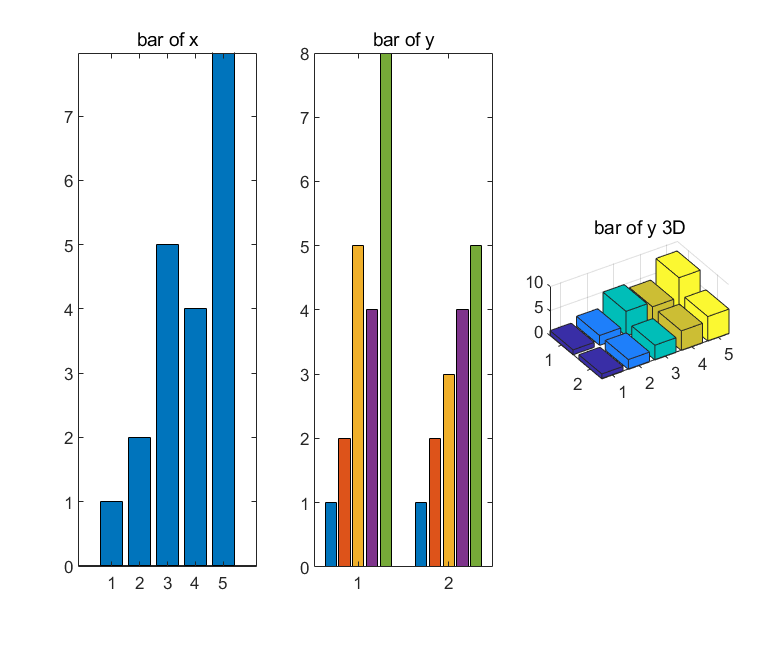

2.直方图 Bar Chart

适用情况: 个体之间不同的分布情况 eg:

x=[1 2 5 4 8];y=[x;1:5];
subplot(1,3,1);bar(x);title('bar of x');
subplot(1,3,2);bar(y);title('bar of y');
subplot(1,3,3);bar3(y);title('bar of y 3D');

结果如下

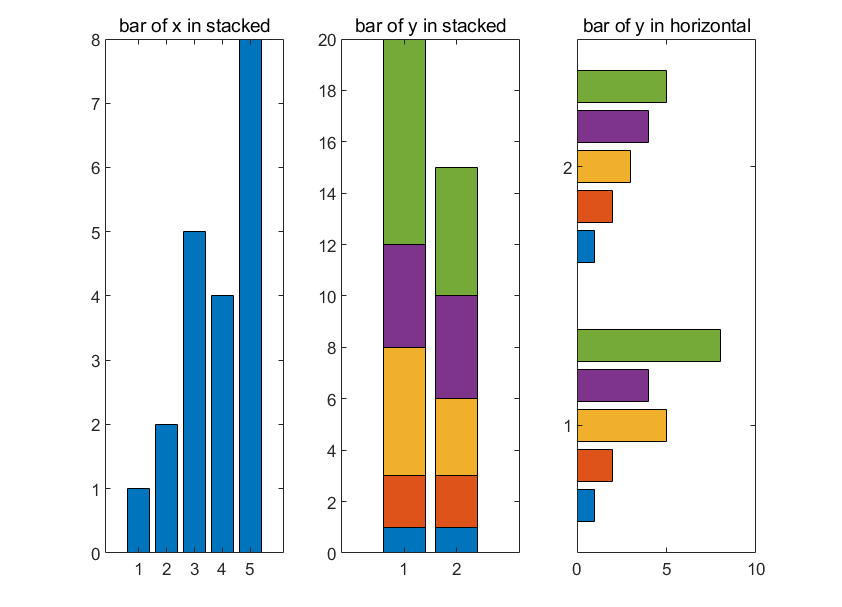

3.堆叠和水平条形图 Stacked and Horizontal Bar Chart

eg:

x=[1 2 5 4 8];y=[x;1:5];
subplot(1,3,1);bar(x,'stacked');title('bar of x in stacked');
subplot(1,3,2);bar(y,'stacked');title('bar of y in stacked');
subplot(1,3,3);barh(y);title('bar of y in horizontal');

结果如下

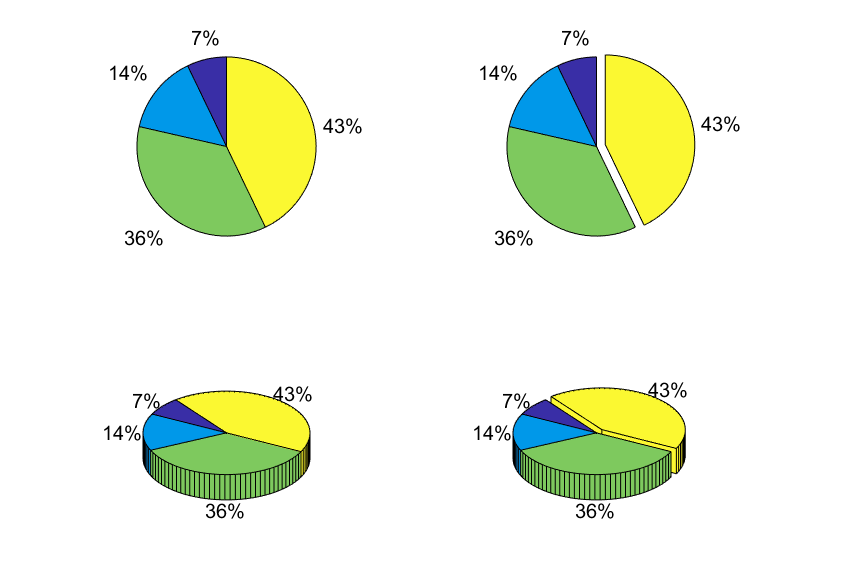

4.饼状图 Pie Chart

eg:

x=[1 2 5 6];
subplot(2,2,1);pie(x);
subplot(2,2,2);pie(x,[0,0,0,1]);
subplot(2,2,3);pie3(x);
subplot(2,2,4);pie3(x,[0,0,0,1]);

结果如下

5.极坐标图 Polar Chart

6.阶梯图与针状图 Stair and Stem Chart

7.箱线图与误差条线图 Boxplot and Error Bar

8.
