浏览器_知识点精讲

❝

经济学家曼昆说：「一个东西的成本是为了得到它而放弃的东西」。

❞

大家好，我是「柒八九」。

今天，我们继续「前端面试」的知识点。我们来谈谈关于「浏览器」的相关知识点和具体的算法。

该系列的文章，大部分都是前面文章的知识点汇总，如果想具体了解相关内容，请移步相关系列，进行探讨。

如果，想了解该系列的文章，可以参考我们已经发布的文章。如下是往期文章。

文章list

  1. CSS重点概念精讲
  2. JS_基础知识点精讲
  3. 网络通信_知识点精讲
  4. JS_手写实现
  5. 前端工程化_知识点精讲
  6. 前端框架_React知识点精讲
  7. React实战精讲(React_TS/API)
  8. Web性能优化_知识点精讲
  9. JS算法_知识点精讲

好了，天不早了，干点正事哇。

进程、线程

❝

「进程」:某个应用程序的执行程序。
「线程」:常驻在「进程内部」并负责该进程部分功能的执行程序。

❞

网页中的主要进程

渲染进程

  • Chrome 的默认策略是，每个标签对应一个Render Process。
  • 它包含很多线程，这些线程一起负责将页面显示在屏幕上。例如：
    • 合成线程Compositor
    • 图块工作线程Compositor Tile Worker
    • 主线程

进程复用

❝

如果「从一个页面打开了另一个新页面」，而新页面和当前页面属于「同一站点」的话，那么新页面会「复用」父页面的渲染进程。官方把这个默认策略叫 process-per-site-instance

❞

「同一站点」：根域名（wl.com）加上协议（例如，https:// 或者http://），还包含了该根域名下的「所有」子域名和不同的端口

  • http://A.wl.com
  • http://wl.com
  • http://B.wl.com:789789

这三个域名就是同一站点。

GPU 进程

用于服务「所有」标签页和浏览器主进程的进程。

  1. 当页面数据(frame)被提交(commit)到GPU进程时
  2. GPU进程继续对数据进行处理，
    • 使其变成图块(tiles)和其他数据(DrawQuad命令)
    • 并传输到系统GPU组件中的「后缓冲区」
  3. 提交完成之后,GPU 会将后缓冲区和前缓冲区互换位置，
    • 也就是前缓冲区变成了后缓冲区，后缓冲区变成了前缓冲区
  4. 此时刚才提交的像素和图片就显示在浏览器上了

显示系统基础知识

基础概念

  • 「屏幕刷新频率」：
    • 一秒内屏幕刷新的次数（一秒内显示了多少帧的图像），
    • 单位 Hz（赫兹），如常见的 60 Hz。
    • 「刷新频率取决于硬件的固定参数」（不会变的）。
  • 「逐行扫描」:
    • 显示器并不是一次性将画面显示到屏幕上，
    • 而是「从左到右边，从上到下逐行扫描」，顺序显示整屏的一个个像素点，不过这一过程快到人眼无法察觉到变化。
    • 以 60 Hz 刷新率的屏幕为例，这一过程即 1000 / 60 ≈ 16ms。
  • 「帧率 （Frame Rate）」 :
    • 表示 「GPU 在一秒内绘制操作的帧数」，单位 fps
  • 「画面撕裂（tearing）」:
    • 一个屏幕内的数据来自2个不同的帧，画面会出现撕裂感。

双缓存

画面撕裂原因

屏幕刷新频率是固定的，比如每16.6ms从buffer取数据显示完一帧，理想情况下帧率和刷新频率保持一致，即「每绘制完成一帧，显示器显示一帧」。但是CPU/GPU写数据是不可控的，所以会出现buffer里有些数据根本没显示出来就被重写了，即buffer里的数据可能是来自不同的帧的， 当屏幕刷新时，此时它并不知道buffer的状态，因此从buffer抓取的帧并不是完整的一帧画面，即出现画面撕裂。

双缓存

那咋解决画面撕裂呢？答案是使用 「双缓存」。

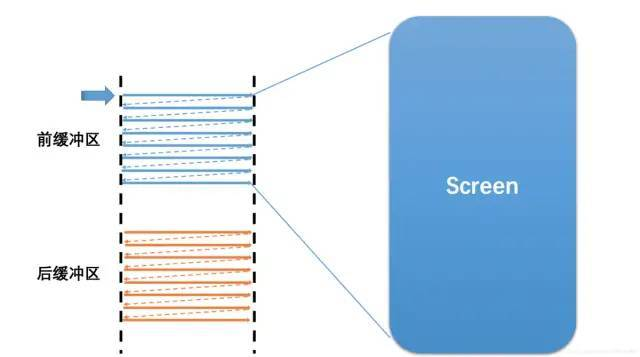

「双缓存，让绘制和显示器拥有各自的buffer」：GPU 始终将完成的一帧图像数据写入到 Back Buffer，而显示器使用 Frame/Front Buffer，当屏幕刷新时，Frame Buffer 并不会发生变化，当Back buffer准备就绪后，它们才进行交换。

双缓存，CPU/GPU写数据到Back Buffer，显示器从Frame Buffer取数据

VSync（垂直同步信号）

问题又来了：什么时候进行两个buffer的交换呢？

当扫描完一个屏幕后，设备需要「重新回到第一行」以进入下一次的循环，此时有一段时间空隙，称为VerticalBlanking Interval(VBI)。那，这个时间点就是我们进行缓冲区交换的最佳时间。因为此时屏幕没有在刷新，也就避免了交换过程中出现 screen tearing的状况。

VSync(垂直同步)是VerticalSynchronization的简写，它利用VBI时期出现的vertical sync pulse（垂直同步脉冲）来保证双缓冲在最佳时间点才进行交换。另外，交换是指各自的内存地址，可以认为该操作是瞬间完成。

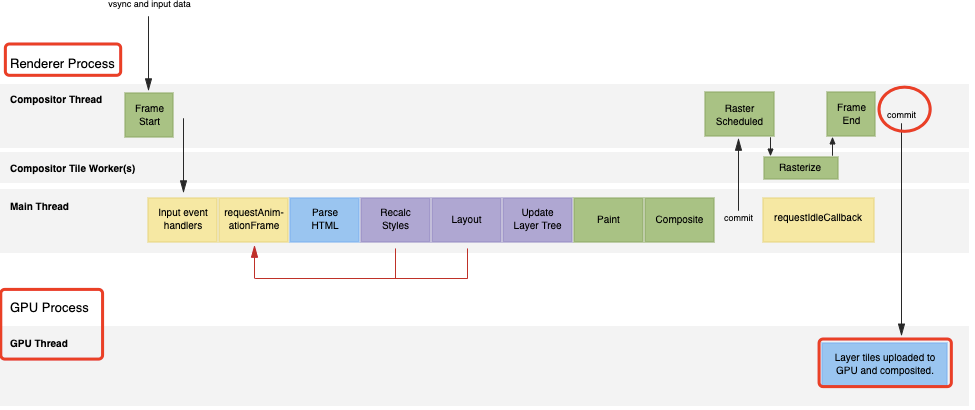

渲染进程主线程

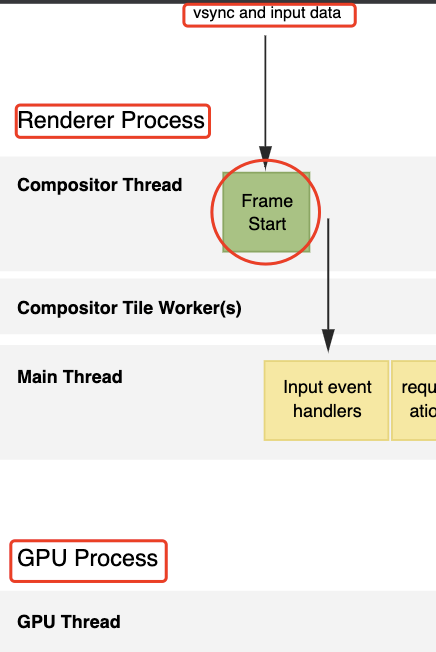

  1. 页面渲染起始标识
    • 「当垂直同步信号（VSync）被排版线程接收到，新的屏幕渲染开始」
  2. 输入事件回调
    • 输入事件的数据信息从排版线程向主线程的事件回调中传递。
    • 所有输入事件的回调(touchmove/scroll/click)应该先被调用，并且每帧都应该触发，但是这不是必须的
  3. rAF（requestAnimationFrame）
    • 这是一个「用于屏幕视觉更新的理想的位置」。
    • 因为，在此处能够获取到垂直同步事件最新的输入数据。
  4. 解析HTMLParse HTML
    • 通过指定的解析器，将不能被浏览器识别的「HTML文本」，转换为浏览器能识别的数据结构:DOM对象。
    • DOM本质上是一种接口（API)，是专门操作网页内容的API标准。
  5. 重新计算样式
    • 对「新生成」或「被修改」的元素进行样式信息计算。
    • 此过程可能触发整个DOM树的整体计算也可以是局部小范围的计算过程，取决于被改动的元素的位置。
      • 例如，改动body元素的属性，就会发生整个DOM树的重新计算。
    • 将元素样式和DOM元素结合起来，就会生成Render Tree
  6. 布局Layout
    • 计算每个「可视元素」的位置信息(距离视口的距离和元素本身大小)。
    • 并生成对应的Layout Tree。
  7. 更新图层树Update Layer Tree
    • 在 Render 树的基础上，我们会将拥有「相同z 坐标空间」的 Layout Objects归属到同一个渲染层Paint Layer中。
    • Paint Layer 最初是用来实现层叠上下文Stacking Context
      • 它主要来保证⻚面元素以正确的顺序合成。
  8. 绘制Paint：
    • 该过程包含两个过程，
    • 第一个过程是绘制操作(painting)
      • 该过程用于生成任何被「新生成」或者「改动元素」的绘制信息(包含图形信息和文本信息)；
    • 第二个过程是栅格化(Rasterization),
      • 用于执行上一个过程生成的绘制信息。
  9. 页面合成Composite：
    • 将图层信息(layer)和图块信息提交(commit)到「合成线程」中。并且在合成线程中会对一些额外的属性进行解释处理。
    • 例如：某些元素被赋值will-change或者一些使用了硬件加速的绘制方式(canvas)。
  10. 栅格化Rasterize ：
    • 在绘制阶段(Paint)生成的绘制记录(Paint Record)被合成线程维护的图块工作线程Compositor Tile Worker所消费。
    • 栅格化是根据图层来完成的，而每个图层由多个图块组成。
  11. 页面信息提交：
    • 当页面中所有的图层都被栅格化，并且所有的图块都被提交到合成线程Compositor，此时合成线程Compositor将这些信息连同输入数据(input data)一起打包，并发送到「GPU线程」。
  12. 页面显示：
    • 当前页面的所有信息在GPU中被处理，GPU会将页面信息传入到双缓存中的后缓存区，以备下次垂直同步信号到达后，前后缓存区相互置换。然后，此时屏幕中就会显示想要显示的页面信息。

额外的奖赏

  1. 「requestIdleCallback」：如果在当前屏幕刷新过程中，主线程在处理完上述过程后还有剩余时间(<16.6ms)，此时主线程会主动触发requestIdleCallback。

客户端缓存

本地存储小容量

  1. Cookie 主要用于用户信息的存储，Cookie的内容可以自动在请求的时候被传递给服务器。
    • 「服务器」在「响应 HTTP 请求」时，通过发送 Set-Cookie HTTP 「头部包」含会话信息。
    • 浏览器会「存储」这些会话信息，并在之后的「每个请求」中都会通过 HTTP 头部 cookie 再「将它们发回服务器」。
    • 有一种叫作 HTTP-only 的 cookie。HTTP-only 可以在浏览器设置，也可以在服务器设置，但「只能在服务器上读取」
  2. Web Storage
    • 提供「在 cookie 之外」的「存储会话数据」的途径
    • 提供「跨会话持久化存储大量数据」的机制
    • Web Storage 的第 2 版定义了「两个对象」：
        1. LocalStorage 的数据将一直保存在浏览器内，直到用户清除浏览器缓存数据为止。
        1. SessionStorage 的其他属性同LocalStorage，只不过它的生命周期同标签页的生命周期，当标签页被关闭时，SessionStorage也会被清除。 。

本地存储大容量

  1. IndexDB:是浏览器中存储「结构化数据」的一个方案
    • IndexedDB 是类似于 MySQL 或 Web SQL Database 的「数据库」
  2. WebSQL: 用于存储较大量数据的缓存机制。
    • 「已废弃并且被IndexDB所替代」
  3. Application Cache:允许浏览器通过manifest配置文件在本地「有选择」的存储JS/CSS/图片等静态资源的文件级缓存机制
    • 「已废弃并且被ServerWorkers所替代」
  4. ServerWorkers

硬件加速

初次渲染时会经过以下几步

  1. 构建DOM树；
  2. 样式计算；
  3. 布局定位； Layout Tree
  4. 图层分层； Layer Tree
  5. 图层绘制；
  6. 合成显示；

在CSS属性改变时，重渲染会分为「回流」、「重绘」和「直接合成」三种情况，分别对应从“布局定位”/“图层绘制”/“合成显示”开始，再走一遍上面的流程。

元素的CSS具体发生什么改变，则决定属于上面哪种情况：

  • 回流（又叫重排）：元素位置、大小发生变化导致其他节点联动，需要重新计算布局；
  • 重绘：修改了一些不影响布局的属性，比如颜色；
  • 直接合成：合成层的 transform、opacity 修改，只需要将多个图层再次合并，而后生成位图，最终展示到屏幕上；

渲染层

拥有z-index属性的定位元素会生成一个层叠上下文，一个生成层叠上下文的元素就生成了一个渲染层。

形成渲染层的条件也就是形成层叠上下文的条件，有这几种情况：

  1. 天生派
    • 页面根元素天生具有层叠上下文
    • 根层叠上下文
  2. 正统派
    • z-index值为数值的定位元素的传统层叠上下文
  3. 扩招派 (CSS3属性)
    1. 元素为flex布局元素(父元素display:flex|inline-flex),同时z-index值「不是auto」 - 「flex布局」
    2. 元素的opactity值不是1 - 透明度opactity
    3. 元素的transform值不是none - 转换transform
    4. 元素mix-blend-mode值不是normal - 混合模式mix-blend-mode
    5. 元素的filter值不是none - 滤镜filter
    6. 元素的isolation值是isolate - 隔离isolation
    7. 元素的will-change属性值为上面②~⑥的任意一个（如will-change:opacity）
    8. 元素的-webkit-overflow-scrolling设为touch

合成层

「只有一些特殊的渲染层才会被提升为合成层」，通常来说有这些情况：

  • transform:3D变换：translate3d，translateZ；
  • will-change:opacity | transform | filter
  • 对 opacity | transform | fliter 应用了过渡和动画（transition/animation）
  • video、canvas、iframe

上面这些条件属于生成渲染层的“加强版”，也就是说形成合成层的条件要更苛刻。

硬件加速

给HTML元素加上某些CSS属性，比如3D变换，将其「提升成一个合成层」，独立渲染。

之所以叫硬件加速，就是因为合成层会交给GPU（显卡）去处理，在硬件层面上开外挂，比在主线程（CPU）上效率更高。
