gistic score的ggplot2可视化

本文首发于公众号:医学和生信笔记

医学和生信笔记,专注R语言在临床医学中的使用,R语言数据分析和可视化。主要分享R语言做医学统计学、meta分析、网络药理学、临床预测模型、机器学习、生物信息学等。

本期目录:

大家看文献时可能经常遇到各种CNV gistic score的可视化,都很好看,但是不知道怎么画出来的: 10.1016/j.ccell.2019.02.001

DOI: 10.1038/ncomms6457
DOI: 10.1038/ncomms6457
doi:10.1038/nature20805
doi:10.1038/nature20805

GISTIC2会自动出一些结果,但是并不好看,而且扩增和删失是分开的: gistic2默认出图

网络上也没找到怎么画,只能自己操作一下了!

数据准备

首先你要获得GISTIC2.0的输出结果,这是一个linux软件,得到的结果如下: gistic2输出结果

至于这个软件怎么用,大家可以去百度一下~教程非常多,不过对于小白还是蛮复杂的!

使用maftools画图

maftools这个包可以做一些拷贝数变异的可视化,比如上面展示的那种图,但是画出来也不好看,也没有什么自定义选项,很明显是达不到各位的审美水平的。

## 使用maftools分析
library(maftools)

all.lesions <- "./TCGA_COAD_results/all_lesions.conf_90.txt"
amp.genes <- "./TCGA_COAD_results/amp_genes.conf_90.txt"
del.genes <- "./TCGA_COAD_results/del_genes.conf_90.txt"
scores.gis <- "./TCGA_COAD_results/scores.gistic"

coad.gistic = readGistic(gisticAllLesionsFile = all.lesions,
                         gisticAmpGenesFile = amp.genes,
                         gisticDelGenesFile = del.genes,
                         gisticScoresFile = scores.gis, isTCGA = TRUE)
## -Processing Gistic files..
## --Processing amp_genes.conf_90.txt
## --Processing del_genes.conf_90.txt
## --Processing scores.gistic
## --Summarizing by samples

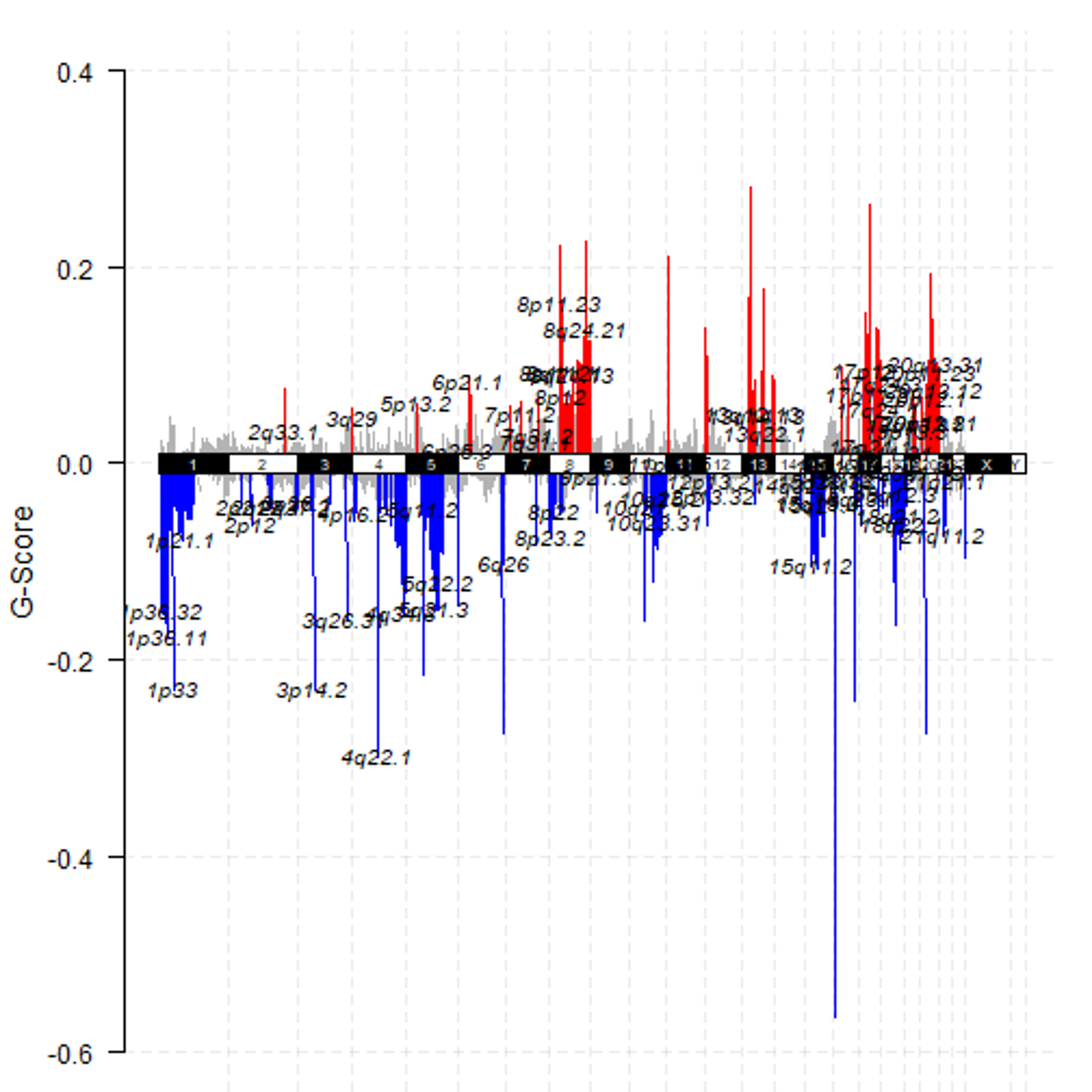

gisticChromPlot(gistic = coad.gistic
                ,markBands = "all"
                ,ref.build = "hg38"
                )
# gisticBubblePlot(gistic = coad.gistic)

这个图和文献里看到的还是差距很大的!下面我们学习下用ggplot2画图!

ggplot2画图

基础知识

首先要了解这个图是什么意思,横坐标是染色体(或基因组?),纵坐标是G-Score,红色表示扩增,蓝色表示删失,如果要用ggplot2画这个图,那我们也要有这个数据才行!

在GISTIC2.0的输出结果中,有一个scores.gistic的文件,我们可以用VScode打开看看: scores.gistic

看看它的列名,真是太巧了,竟然和我们需要的数据非常相似,有gistic score,也有染色体位置,还有扩增或者删失!

但是这个文件理解还是需要一些基础知识的,说实话在学习画这个图之前我是不知道这些知识的,因为从来没用到过,所以也不会专门去学。。。

首先这个染色体位置,就Start/End这两列,指的是在每一条染色体上的位置,第一条染色体上有3302046-3371973这个位置,那第2条,第3条等等都有这个位置区间,它并不是从0开始,一直过去的!

那我们画图是需要从0开始的,所以我们就需要知道每一条染色体长度是多少,然后分别计算从0开始的位置坐标是多少!

真的是让人头大,这个又是我的知识盲区了!所以我去了bioconductor找它的一些文档看看,因为我知道里面是有很多基因组的注释包这些东西的。通过半天的学习,我知道了BSgenome这个东西,还知道了人类的全基因组序列包BSgenome.Hsapiens.UCSC.hg38,这里面就有各个基因组的位置和长度信息。

然后再继续学习下就知道BSgenome也是一个对象,可以通过特定函数提取信息。

OK,下面就开始提取信息了!

rm(list = ls())
library(BSgenome.Hsapiens.UCSC.hg38) # 加载R包
## Loading required package: BSgenome
## Loading required package: BiocGenerics
##
## Attaching package: 'BiocGenerics'
## The following objects are masked from 'package:stats':
##
##     IQR, mad, sd, var, xtabs
## The following objects are masked from 'package:base':
##
##     anyDuplicated, append, as.data.frame, basename, cbind, colnames,
##     dirname, do.call, duplicated, eval, evalq, Filter, Find, get, grep,
##     grepl, intersect, is.unsorted, lapply, Map, mapply, match, mget,
##     order, paste, pmax, pmax.int, pmin, pmin.int, Position, rank,
##     rbind, Reduce, rownames, sapply, setdiff, sort, table, tapply,
##     union, unique, unsplit, which.max, which.min
## Loading required package: S4Vectors
## Loading required package: stats4
##
## Attaching package: 'S4Vectors'
## The following objects are masked from 'package:base':
##
##     expand.grid, I, unname
## Loading required package: IRanges
##
## Attaching package: 'IRanges'
## The following object is masked from 'package:grDevices':
##
##     windows
## Loading required package: GenomeInfoDb
## Loading required package: GenomicRanges
## Loading required package: Biostrings
## Loading required package: XVector
##
## Attaching package: 'Biostrings'
## The following object is masked from 'package:base':
##
##     strsplit
## Loading required package: rtracklayer

提取染色体名字及长度:

df <- data.frame(chromName = seqnames(BSgenome.Hsapiens.UCSC.hg38), # 染色体名字
                 chromlength = seqlengths(BSgenome.Hsapiens.UCSC.hg38)# 每条染色体长度
                 )
df$chromNum <- 1:length(df$chromName) # 染色体名字纯数字版,为了和scores.gistic里面的对应

# 我们用的原始CNV文件是没有性染色体信息的
df <- df[1:22,] # 只要前22条染色体信息

df
##       chromName chromlength chromNum
## chr1       chr1   248956422        1
## chr2       chr2   242193529        2
## chr3       chr3   198295559        3
## chr4       chr4   190214555        4
## chr5       chr5   181538259        5
## chr6       chr6   170805979        6
## chr7       chr7   159345973        7
## chr8       chr8   145138636        8
## chr9       chr9   138394717        9
## chr10     chr10   133797422       10
## chr11     chr11   135086622       11
## chr12     chr12   133275309       12
## chr13     chr13   114364328       13
## chr14     chr14   107043718       14
## chr15     chr15   101991189       15
## chr16     chr16    90338345       16
## chr17     chr17    83257441       17
## chr18     chr18    80373285       18
## chr19     chr19    58617616       19
## chr20     chr20    64444167       20
## chr21     chr21    46709983       21
## chr22     chr22    50818468       22

str(df)
## 'data.frame': 22 obs. of  3 variables:
##  $ chromName  : chr  "chr1" "chr2" "chr3" "chr4" ...
##  $ chromlength: int  248956422 242193529 198295559 190214555 181538259 170805979 159345973 145138636 138394717 133797422 ...
##  $ chromNum   : int  1 2 3 4 5 6 7 8 9 10 ...

然后就是计算从0开始的每条染色体位置坐标,就是简单的线段长度加减法,不过对于我这种好久不搞数学的人来说也是很费脑子的!

scores.gistic这个文件里,第一条染色体位置是从0开始的,所以不用怎么改,但是第2条染色体的Start的坐标,应该是再加上第一条染色体的长度才是我们需要的,以此类推,不断相加!

所以我们先计算下每条染色体从0开始的起始坐标是多少!第一条染色体起始位置就是0,第二条起始位置是第一条长度的位置,第3条是前两条长度的位置,以此类推!

# 小发现,在用cumsum前要把int变成numeric
df$chromlengthCumsum <- cumsum(as.numeric(df$chromlength)) # 染色体累加长度

# 得到每条染色体从0开始的起始坐标
df$chormStartPosFrom0 <- c(0,df$chromlengthCumsum[-nrow(df)])

# 计算每条染色体中间位置坐标,用来最后加文字
tmp_middle <- diff(c(0,df$chromlengthCumsum)) / 2
df$chromMidelePosFrom0 <- df$chormStartPosFrom0 + tmp_middle

df
##       chromName chromlength chromNum chromlengthCumsum chormStartPosFrom0
## chr1       chr1   248956422        1         248956422                  0
## chr2       chr2   242193529        2         491149951          248956422
## chr3       chr3   198295559        3         689445510          491149951
## chr4       chr4   190214555        4         879660065          689445510
## chr5       chr5   181538259        5        1061198324          879660065
## chr6       chr6   170805979        6        1232004303         1061198324
## chr7       chr7   159345973        7        1391350276         1232004303
## chr8       chr8   145138636        8        1536488912         1391350276
## chr9       chr9   138394717        9        1674883629         1536488912
## chr10     chr10   133797422       10        1808681051         1674883629
## chr11     chr11   135086622       11        1943767673         1808681051
## chr12     chr12   133275309       12        2077042982         1943767673
## chr13     chr13   114364328       13        2191407310         2077042982
## chr14     chr14   107043718       14        2298451028         2191407310
## chr15     chr15   101991189       15        2400442217         2298451028
## chr16     chr16    90338345       16        2490780562         2400442217
## chr17     chr17    83257441       17        2574038003         2490780562
## chr18     chr18    80373285       18        2654411288         2574038003
## chr19     chr19    58617616       19        2713028904         2654411288
## chr20     chr20    64444167       20        2777473071         2713028904
## chr21     chr21    46709983       21        2824183054         2777473071
## chr22     chr22    50818468       22        2875001522         2824183054
##       chromMidelePosFrom0
## chr1            124478211
## chr2            370053187
## chr3            590297731
## chr4            784552788
## chr5            970429195
## chr6           1146601314
## chr7           1311677290
## chr8           1463919594
## chr9           1605686271
## chr10          1741782340
## chr11          1876224362
## chr12          2010405328
## chr13          2134225146
## chr14          2244929169
## chr15          2349446623
## chr16          2445611390
## chr17          2532409283
## chr18          2614224646
## chr19          2683720096
## chr20          2745250988
## chr21          2800828063
## chr22          2849592288

这样我们需要的信息基本都有了,接下来就可以读取文件进行操作了!

# 如果你不知道用哪个函数读取,多试几次就知道了!
scores <- read.table("./TCGA_COAD_results/scores.gistic",sep="\t",header=T,stringsAsFactors = F)

head(scores)
##   Type Chromosome   Start     End X.log10.q.value.  G.score average.amplitude
## 1  Amp          1 3302046 3371973                0 0.021837          0.339205
## 2  Amp          1 3375059 3380822                0 0.021099          0.354653
## 3  Amp          1 3381074 3449929                0 0.020520          0.368893
## 4  Amp          1 3451503 3503571                0 0.022561          0.392242
## 5  Amp          1 3505022 4071958                0 0.022036          0.376773
## 6  Amp          1 4072066 4090117                0 0.022599          0.374114
##   frequency
## 1  0.036810
## 2  0.036810
## 3  0.034765
## 4  0.034765
## 5  0.032720
## 6  0.032720

每一个G.score都对应一个坐标,这样才能画图,但其实每一个Amp或者Del是一个区间,为了方便,我们就用起始坐标代替了,当然你也可以用中点、结束点表示。

chromID <- scores$Chromosome

scores$StartPos <- scores$Start + df$chormStartPosFrom0[chromID]
scores$EndPos <- scores$End + df$chormStartPosFrom0[chromID]

我们得到的G.score都是正数,需要把DelG.score变成负数。

range(scores$G.score)
## [1] 0.000000 0.564793

scores[scores$Type == "Del""G.score"] <- scores[scores$Type == "Del""G.score"] * -1

range(scores$G.score)
## [1] -0.564793  0.280607

真的是很复杂!有没有大佬知道简单点的方法啊,求告知!

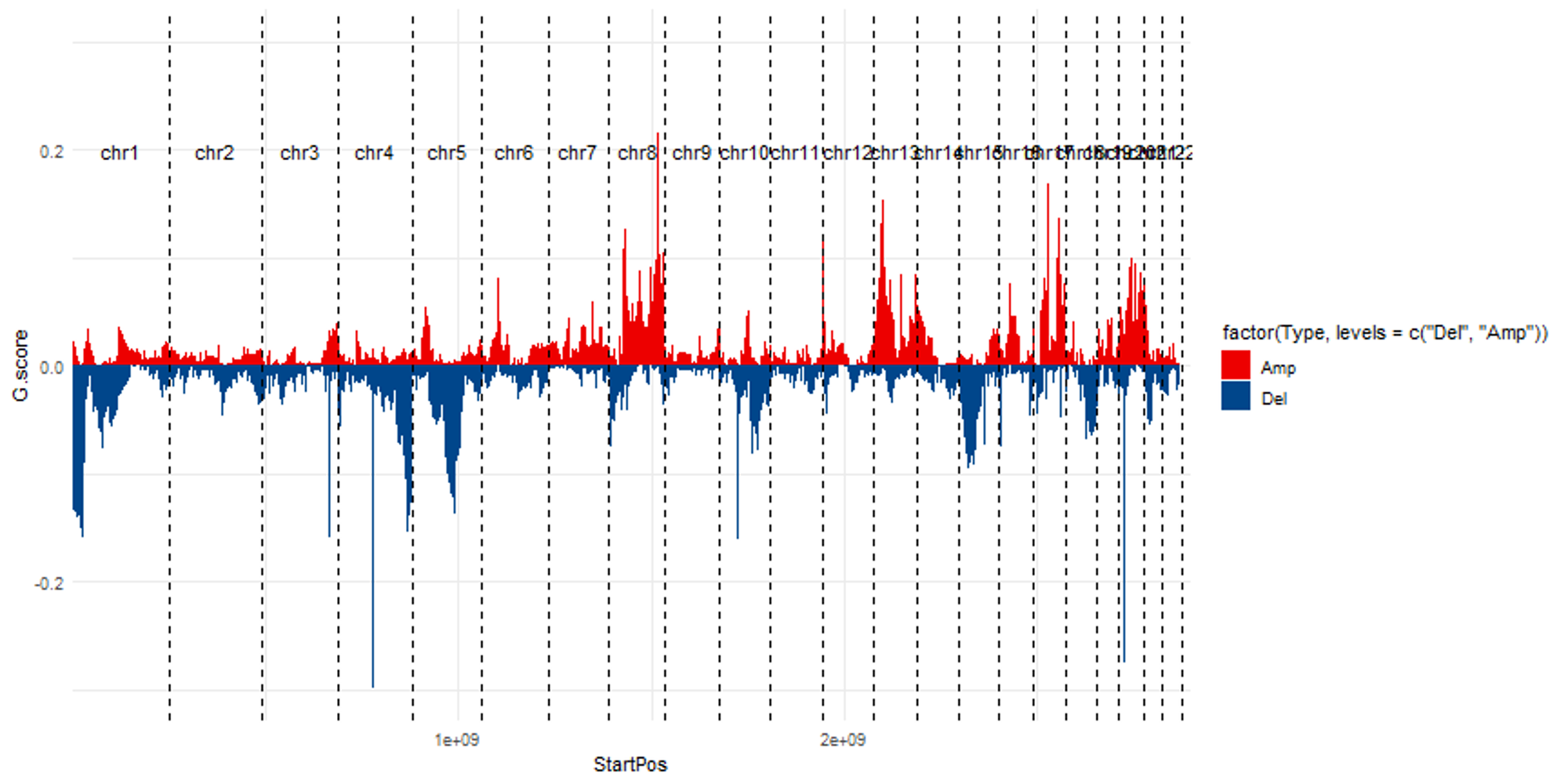

画图

library(ggplot2)
library(ggsci)

ggplot(scores, aes(StartPos, G.score))+
  geom_area(aes(group=Type, fill=factor(Type,levels = c("Del","Amp"))))+
  scale_fill_lancet(guide=guide_legend(reverse = T))+
  geom_vline(data = df ,mapping=aes(xintercept=chromlengthCumsum),linetype=2)+
  geom_text(data = df,aes(x=chromMidelePosFrom0,y=0.2,label=chromName))+
  scale_x_continuous(expand = c(0,-1000),limits = c(0,2.9e9))+
  ylim(-0.3,0.3)+
  theme_minimal()

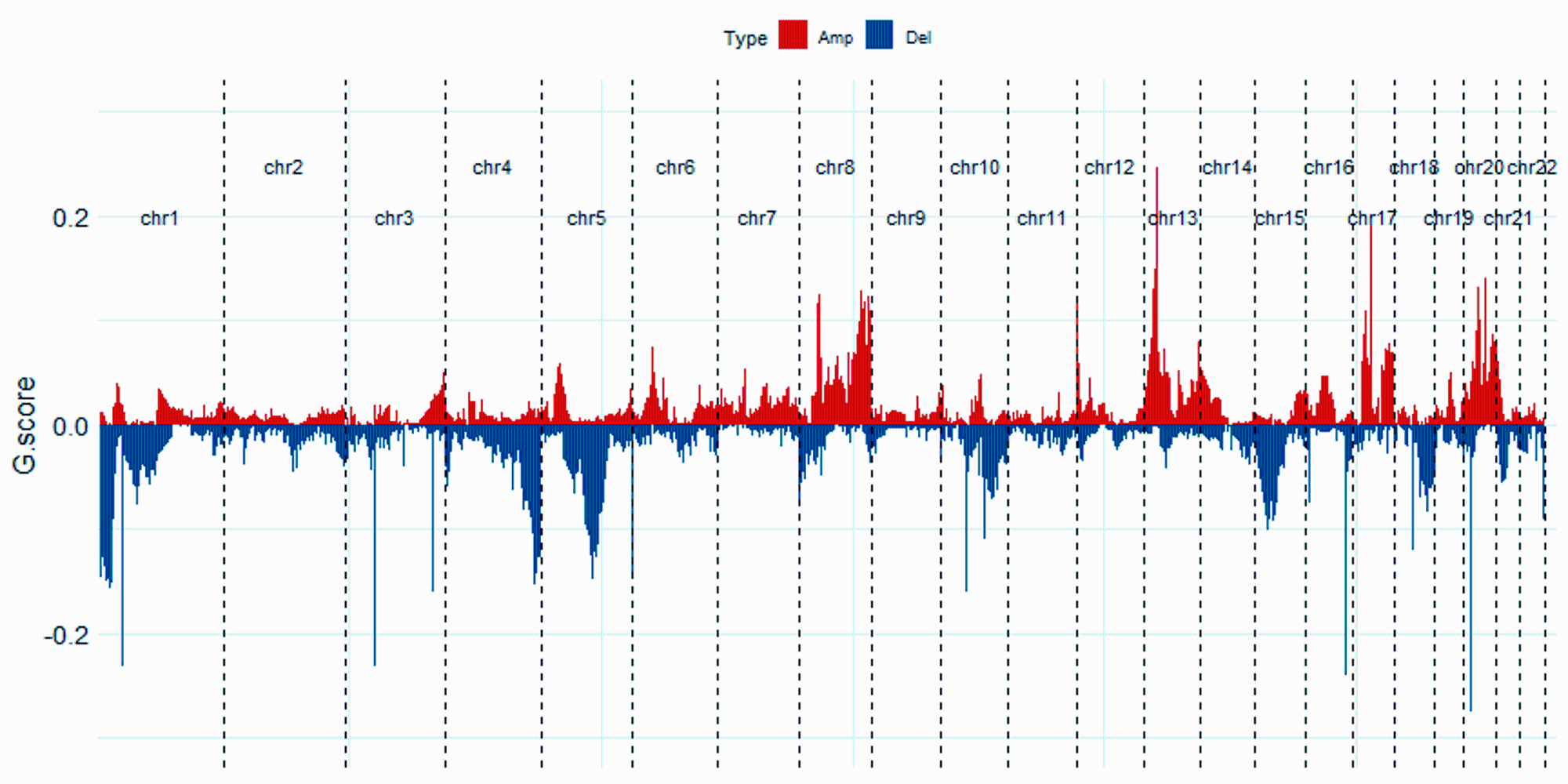

文字有重叠,我们增加一点错落感。

df$ypos <- rep(c(0.2,0.25),11)
ggplot(scores, aes(StartPos, G.score))+
  geom_area(aes(group=Type, fill=factor(Type,levels = c("Del","Amp"))))+
  scale_fill_lancet(guide=guide_legend(reverse = T),name="Type")+
  geom_vline(data = df ,mapping=aes(xintercept=chromlengthCumsum),linetype=2)+
  geom_text(data = df,aes(x=chromMidelePosFrom0,y=ypos,label=chromName))+
  scale_x_continuous(expand = c(0,-1000),limits = c(0,2.9e9),name = NULL,labels = NULL)+
  ylim(-0.3,0.3)+
  theme_minimal()+
  theme(legend.position = "top",
        axis.text.y = element_text(color = "black",size = 14),
        axis.title.y = element_text(color = "black",size = 16)
        )

这就成了!

同理可画frequency,这里就不演示了!

画图3分钟,准备数据3小时!

本次示例使用的数据是TCGA-COAD的Masked Copy Number Segment,经过GISTIC2.0软件得到的,大家完全可以自己搞出来。
