大数据NiFi(二):NiFi架构

NiFi架构

一、​​​​​​​NiFi核心概念

NiFi的基本设计理念是基于数据流的编程Flow-Based Programming(FBP),应用是由处理器、连接器组成的网络。数据进入一个节点,由该节点对数据进行处理,根据不同的处理结果将数据路由到后续的其他节点进行处理。这是NiFi的流程比较容易可视化的一个原因。以下是NiFi的一些概念:

NiFi术语 描述
FlowFile FlowFile 是系统间传输的对象,FlowFile有attribute和content,attribute属性是与数据关联的key-value键值对,content内容是数据本身相关的字节流。
FlowFile Processor Processor 是实际操作数据的模块。Processor负责创建、接收、发送、转换、路由、拆分、合并、处理FlowFile。

Processor可以访问零到多个FlowFile的属性和内容,可以提交或回退提交的任务。
Connection Connection用来连接Processor,每个Connection充当一个队列从而实现不同的Processor可以以不同的速率交互数据。这个队列可以动态调节优先级,也可以设置负载上限,实现反压机制。

Connection通常和Processor的一个或者多个Relationship连接,这就允许根据处理器的不同数据处理结果来路由数据。当一个FlowFile被发送到某个Relationship时,它就被加到了对应的COnnect队列里。
Flow Controllers 负责维护Processors之间的调度、管理所有流程使用的线程及其分配。
Process Group 处理器组,一堆Processors及其对应的Connection组成了一个Process Group,这个处理器组通过输入端口接收数据,通过输出端口发送数据。

Process Group可以组合其他的组件来创建新的组合。

参照上述表格,简单来讲FlowFile是在各个节点间流动的数据;FlowFile Processor 是数据的处理模块;Connection是各个处理模块间的一个队列;Flow Controllers是复杂流程的调度;Process Group一些相关连的Processor可以封装到一个Process Group中,不同组用来表示不同流程的层次关系。

这种设计模式带来了很多好处,帮助NiFi成为构建强大的可扩展数据流高效的平台,包括:

  • 适用于可视化的创建和管理Processor。
  • 本质上是异步的,即使在处理和流量波动时也允许非常高的吞吐和自然缓冲。
  • 提供高并发的模型,让开发人员不用担心如何实现复杂的并发。
  • 帮助高度聚合和松散耦合组件的开发,让这些组件可以在其他环境复用,并帮助单元测试。
  • 资源受限的connection使得背压和压力释放等关键功能非常自然和直观。
  • 错误处理做的非常好,而不是粗粒度的一把抓。
  • 数据进入和退出系统以及如何流过的点很容易理解和轻松跟踪。

二、​​​​​​​​​​​​​​NiFi架构

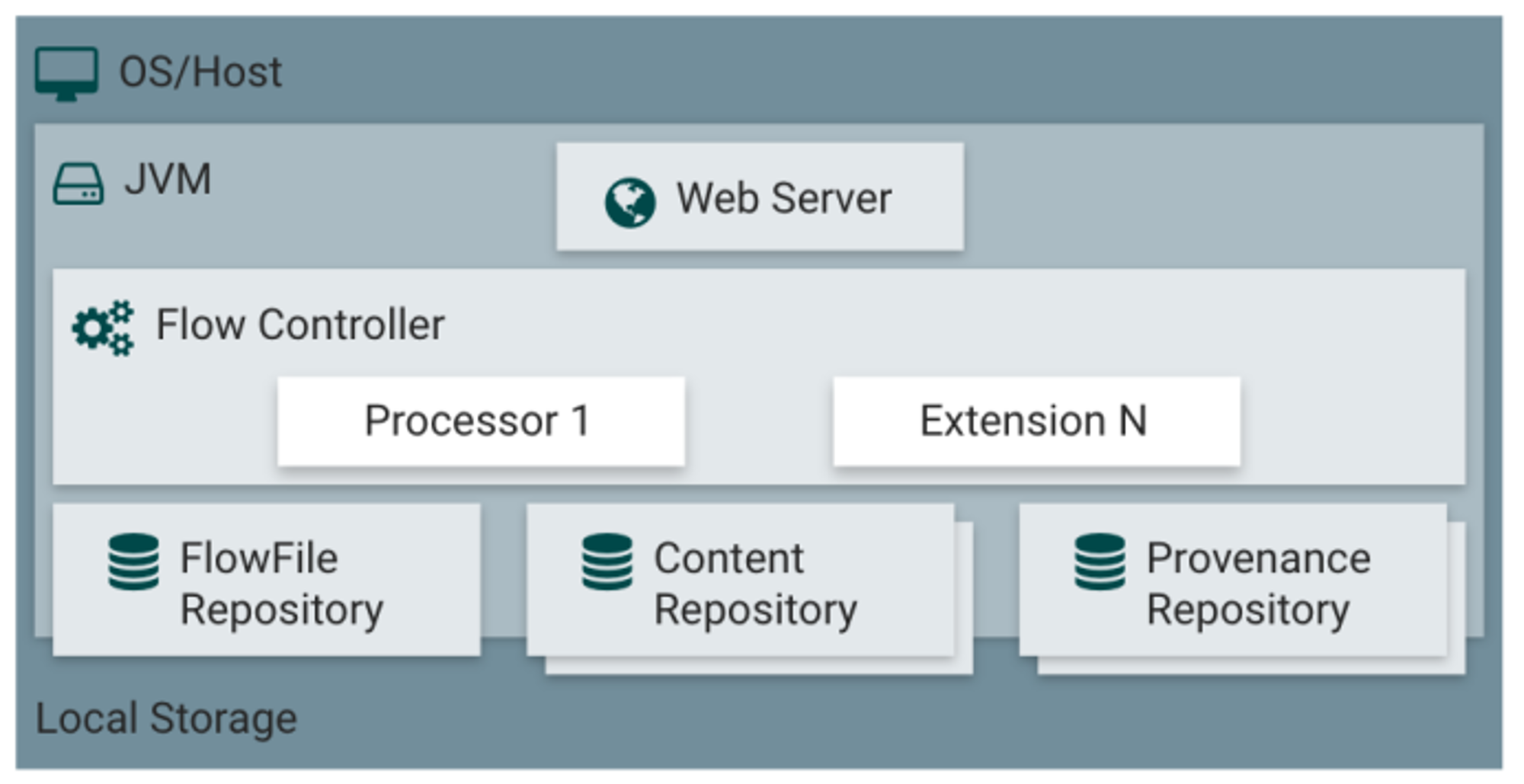

NiFi是基于Java开发的,所以运行在JVM之上。NiFi的核心部件在JVM中的位置如上图:

  • Web Server (Web 服务器):

Web服务器的目的是承载NiFi基于http的命令和控制API。

  • Flow Controller(流控制器):

Flow Controller是NiFi执行具体操作的大脑,负责从线程资源池中给Processor分配可执行的线程,以及其他资源管理调度的工作。

  • Extensions(扩展):

NiFi中有各种Processor及扩展。这些扩展也是运行在JVM中的。

  • FlowFile Repository(FlowFile 存储库):

FlowFile Repository 负责保存在目前活动流中FlowFile的状态。FlowFile Repository的实现是可插拔的(多种选择,可配置,甚至可以自己实现),默认实现是使用Write-Ahead Log技术写到指定磁盘目录。

  • Content Repository(内容存储库):

Content Repository负责保存在目前活动流中FlowFile的实际字节内容。其功能实现是可插拔的。默认的方式是一种相当简单的机制,即存储内容数据在文件系统中。多个存储路径可以被指定,因此可以将不同的物理路径进行结合,从而避免达到单个物理分区的存储上限。

  • Provenance Repository(源头数据库):

源存储库是存储所有源事件数据的地方,同样此功能是可插拔的,并且默认可以在一个或多个物理分区上进行存储,在每个路径下的事件数据都被索引,并且可被查询。

三、​​​​​​​​​​​​​​NiFi集群架构

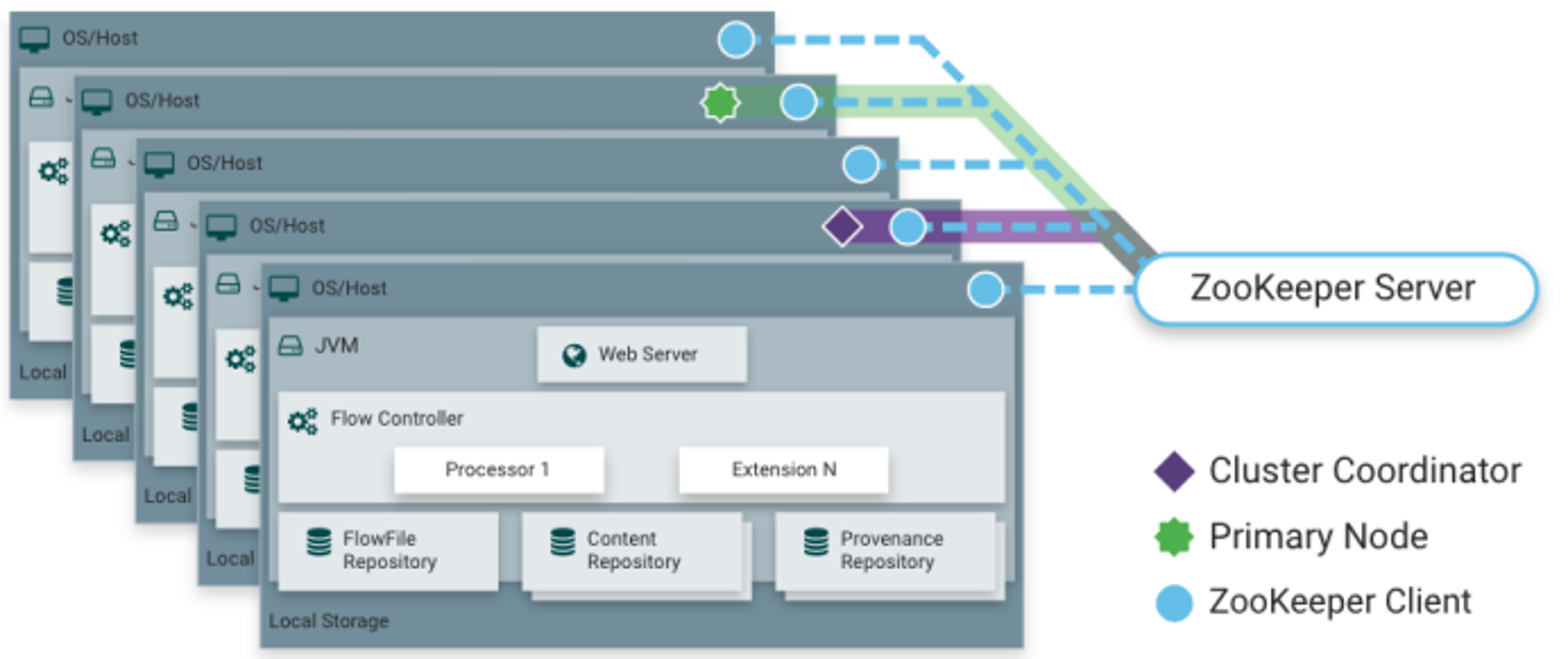

从NiFi 1.0版本开始,NiFi采用Zero-Master集群模式。NiFi集群中的每个节点都对数据执行相同的任务,但每个节点都运行在不同的数据集上。

  • zookeeper Client:

NiFi依赖zookeeper进行协调各个节点,负责故障转移和选举NiFi节点。NiFi中依赖的zookeeper可以是NiFi自带的内置Zookeeper,也可以是用户安装的zookeeper集群。在搭建NiFi集群时,使用用户安装的zookeeper集群时zookeeper版本需要是3.5版本以上。

  • Cluster Coordinator-集群协调器:

Apache ZooKeeper选择其中一个节点作为集群协调器,故障转移由ZooKeeper自动处理。所有集群节点都会向集群协调器报告心跳和状态信息。集群协调器负责断开和连接节点。

  • Primary Node-主节点:

每个集群都有一个主节点,主节点也是由ZooKeeper选举产生。指定主节点是为了运行单节点任务,这种任务不适合在集群中运行的组件,例如:读取单节点文件,如果每个节点都读取数据文件会造成重复读取,这时可以配置主节点来指定从某个节点上执行。当主节点挂掉时,zookeeper也会重新选举主节点。

此外,我们可以通过集群中任何节点的UI与NiFi集群进行交互,所做的任何更改都会复制到集群中的所有节点。
