🤣 NetworkD3 | 让我们一起画个动态的桑基图吧~

1写在前面

桑基图Sankey diagram),即桑基能量分流图,也叫桑基能量平衡图,应用场景非常广泛,举个栗子ceRNA调控网络等。😉

本期我们画一个不一样桑基图吧,可视实现动态交互。🤗

2用到的包

rm(list = ls())
library(tidyverse)
library(visNetwork)
library(networkD3)
library(igraph)

3示例数据

本次使用的示例数据是Daniel van der Meulen在1585年收到的信件所组成,包括writer,source, destinationdate。 🥰

letters <- read.csv("correspondence-data-1585.csv")

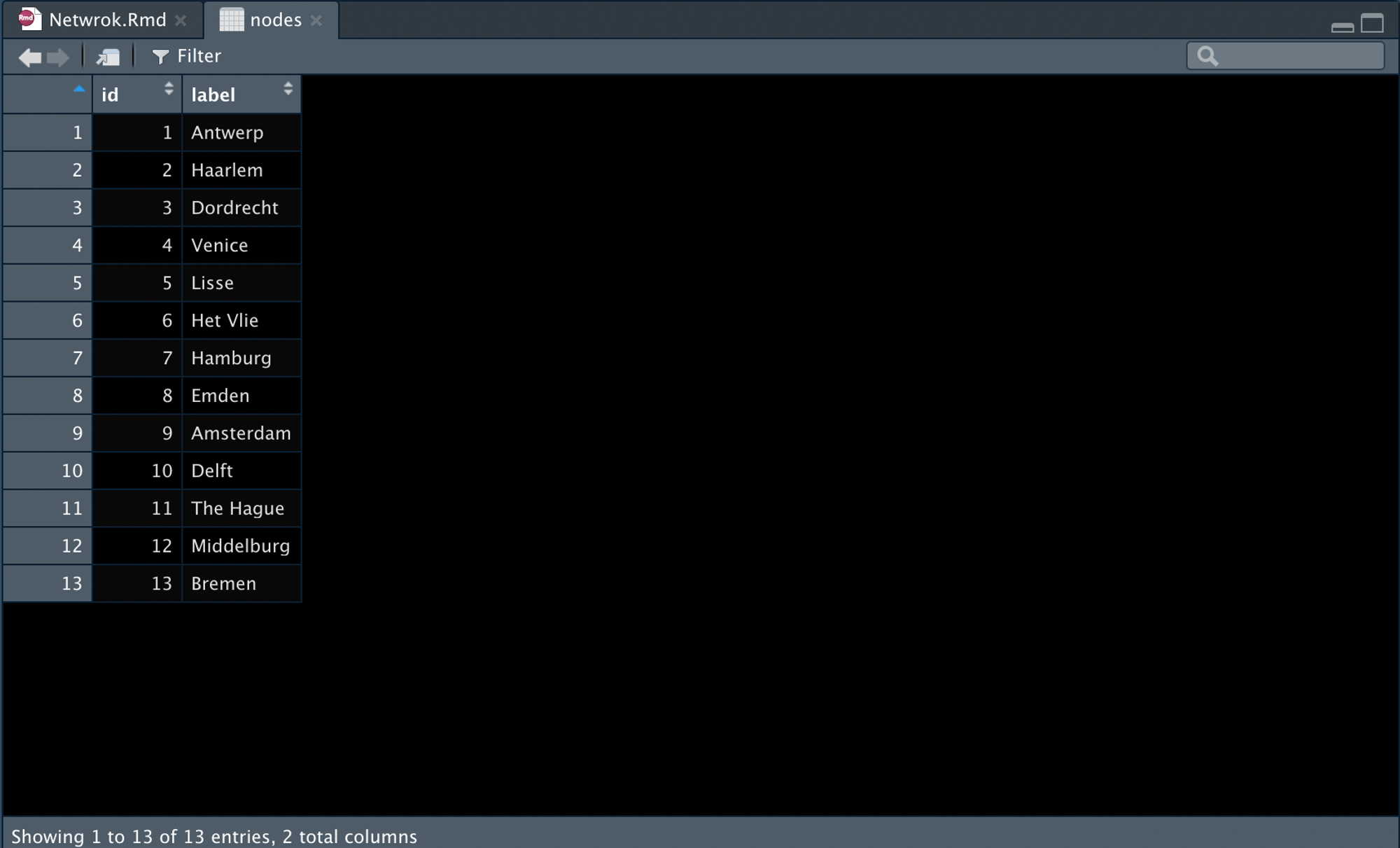

4整理nodes数据

我们将sourcedestination提取出来并去重,整理为nodes文件;😘
同时,我们为每一个城市创建一个ID。😉

sources <- letters %>%
distinct(source) %>%
rename(label = source)

destinations <- letters %>%
distinct(destination) %>%
rename(label = destination)

nodes <- full_join(sources, destinations, by = "label")%>%
rowid_to_column("id")

5整理edges数据

整理edges文件与nodes文件类似;🤒
在此,我们计算一下从source城市到destination城市间的来信次数,定义为weight;🥰
后面我们会以weight定义边的粗细;
最后我们将nodes文件中的ID加入。🤩

edges <- letters %>%
group_by(source, destination) %>%
summarise(weight = n()) %>%
ungroup() %>%
left_join(nodes, by = c("source" = "label")) %>%
rename(from = id) %>%
left_join(nodes, by = c("destination" = "label")) %>%
rename(to = id)

edges <- edges %>%
dplyr::select(., from, to, weight)

6进一步整理数据

Note! 这里需要注意的是,networkD3输入文件的ID需要从0开始计数。🫠
所以,这里我们需要重新更改一下ID。🌟

nodes_d3 <- mutate(nodes, id = id - 1)
edges_d3 <- mutate(edges, from = from - 1, to = to - 1)

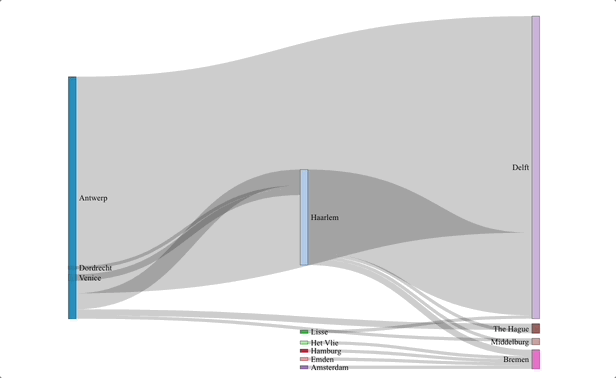

7桑基图

sankeyNetwork(Links = edges_d3, Nodes = nodes_d3, Source = "from", Target = "to",
NodeID = "label", Value = "weight", fontSize = 16, unit = "Letter(s)")

千层
最后祝大家早日不卷!~

需要示例数据的小伙伴,在公众号回复Sankey获取吧!

点个在看吧各位~ ✐.ɴɪᴄᴇ ᴅᴀʏ 〰
