工程化之webpack打包过程

人之所以不快乐,主要是缘于过去和未来:为过去耿耿于怀为未来惴惴不安

大家好,我是柒八九

在前期,我们开了一个关于前端工程化的系列文章。已经从

  • 概念介绍
    • 何为脚手架
    • SourceMap 的常规概念
    • 在Webpack 中针对SourceMap的配置
  • 构建工具
    • 构建解决的问题
    • 包管理工具
    • 模块化常见方式

等角度进行了一些常规概念的介绍和梳理。而今天,我们选择了一个在前端范围内,占很大比重的构建工具--Webpack

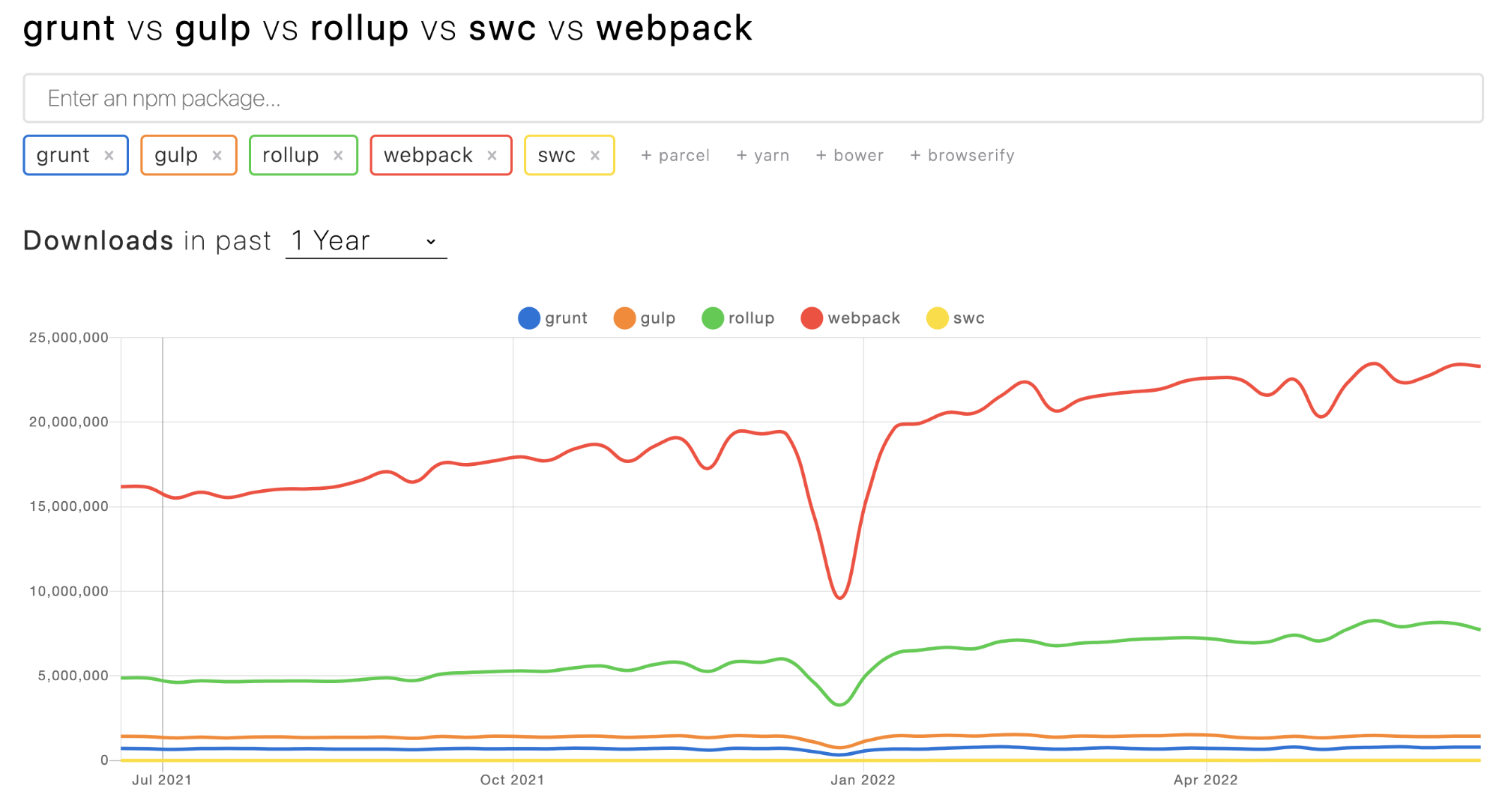

近一年的npm下载量

github对应的stars

可以看到,无论是从npm 下载量github的star的数量,Webpack都遥遥领先于其他工具(grunt/gulp/rollup/swc)

Webpack 是一个非常强大的构建工具,它可以被认为是当今许多技术中的一个基本组件,前端开发人员使用它来构建他们的应用程序。

好了,话不多说,继续赶路。

你能所学到的知识点

  1. Webpack常见概念(entry/output/loader)
  2. entry对象{a:'./a.js'}如何构建一个模块树
    entry=>EntryPlugin=>EntryDependency=>NormalModuleFactory=>模块树
  3. ModuleGraph 如何跟踪已建模块直接的关系
  4. ModuleGraph是如何被构建的
  5. Module/Chunk/ ChunkGroup /EntryPoint具体是啥并它们直接的关系
  6. ChunkGraph是如何被构建的

文章概要

  1. Webpack基本概念简讲
  2. 打包流程总览
  3. entry对象
  4. 深入理解 ModuleGraph
  5. 构建ModuleGraph
  6. Module/Chunk/ ChunkGroup /EntryPoint 是个啥
  7. 提交chunk资源

0. Webpack基本概念简讲

本质上,webpack 是一个现代 JavaScript 应用程序的静态模块打包器 module bundler
webpack 处理应用程序时,它会递归地构建一个依赖关系图 dependency graph,其中包含应用程序需要的每个模块,然后将所有这些模块打包成一个或多个 bundle

运行方式

在项目中有两种运行 Webpack 的方式:

  1. 基于命令行的方式
    webpack --config webpack.config.js
  2. 基于代码的方式
var webpack = require('webpack'
var config = require('./webpack.config')
webpack(config, (err, stats) => {})

重要概念

针对Webpack有几个重要的概念需要知晓。

关键字 作用
Entry Webpack 的入口文件
指的是应该从哪个模块作为入口,来构建内部依赖图
Output 告诉 Webpack 在哪输出它所创建的 bundle 文件
以及输出的 bundle 文件该如何命名输出到哪个路径下等规则
Loader 模块代码转化器
使得 Webpack 有能力去处理除了 JS、JSON 以外的其他类型的文件
Plugin Plugin 提供执行更广的任务的功能
包括:打包优化资源管理注入环境变量
Mode 根据不同运行环境执行不同优化参数时的必要参数
Browser Compatibility 支持所有 ES5 标准的浏览器(IE8 以上)

1. 打包流程总览

在此篇文章中,我们只针对NormalModules进行讲解。当然,还有其他类型的模块 如 ExternalModuleConcatenatedModule(当使用require.context()时)这些都不在我们讨论范围内。

先来一个总体流程,润润嗓子。(莫慌,关键的点,后面都会做解释)


2. entry对象

一切都从entry对象开始

我们用一个简单例子来说明它的作用,在这个例子中,entry对象只是一个键值对的集合

// webpack.config.js
entry: {
 a'./a.js',
 b'./b.js',
 /* ... */
}

webpack 中的模块与文件是一一对应的。

因此,在上面的代码中,a.js会产生一个新的模块,而b.js也会产生。

模块是文件的升级版
模块,一旦创建和构建,除了源代码,还包含很多有意义的信息,如:

  • 使用的加载器
  • 它的依赖关系
  • 它的出口(如果有的话)
  • 它的哈希值

同时entry对象中的每一项都可以被认为是模块树中的根模块模块树是因为根模块可能需要一些其他的模块,这些模块可能需要其他的模块,等等。所有这些模块树都被储存在 ModuleGraph

我们需要提到的下一件事是,webpack是建立在很多插件之上的。人们有很多方法可以加入自定义逻辑webpack的可扩展性是通过hook实现的。例如,你可以在 ModuleGraph 建立后,当一个新的资源asset 被生成时,在模块即将被建立前(运行加载器和解析源代码),添加自定义逻辑。大多数时候,hook根据它们的目的分组的,对于任何定义好的目的,都有一个插件 plugin。例如,有一个插件负责处理import()函数(负责解析注释和参数)--它被称为 ImportParserPlugin,它所做的就是在 AST 解析过程中遇到import()调用时,添加一个hook

有几个插件负责处理entry对象。有一个 EntryOptionPlugin,它实际上是接收entry对象,并为对象中的每个项目创建一个 EntryPlugin对象entry对象的每个项目都会产生一棵模块树(所有这些树都是相互分离的)。基本上,EntryPlugin 开始创建一个模块树,每个模块都会在同一个地方ModuleGraph)添加信息。

EntryPlugin 也是创建 EntryDependency 的地方。

基于上图,让我们简单地实现自定义的EntryOptionsPlugin

class CustomEntryOptionPlugin {
  // 这是创建插件的标准方法(实现apply方法)
  // 就是一个简单的函数
  apply(compiler) {
    compiler.hooks.entryOption.tap('CustomEntryOptionPlugin', entryObject => {

      // 对于`entryObject`中的每个项,我们为其创建一个模块树。
      // 记住,每个模块树都是独立的

      // `entryObject`可以是这样的。`{ a: './a.js' }`
      for (const name in entryObject) {
        const fileName = entryObject[name];
        // 当打包过程开始时,准备为这个entryObject创建一个模块树。
        new EntryOption({ name, fileName }).apply(compiler);
      };
    });
  }
};

代码解析:

  • hook 为我们提供了介入打包过程的可能性。
  • entryOptionhook的帮助下,我们添加了一个逻辑。
  • 此时基本上意味着打包过程的开始。
  • entryObject参数将保存来自配置文件entry对象。
  • 配置文件中的entry对象,将用它来设置创建模块树。

EntryOption插件的定义

// `EntryOption`类将处理模块树的创建。
class EntryOption {
  constructor (options) {
    this.options = options;
  };

  // 这仍然是一个插件,所以我们要遵守标准(实现apply)
  apply(compiler) {

    compiler.hooks.start('EntryOption', ({ createModuleTree }) => {
      // 基于这个插件的配置,创建新的模块树。

      createModuleTree(new EntryDependency(this.options));
    });
  };
};

代码解析:

  • start钩子标志着打包过程的开始。 它将在调用hooks.entryOption之后被调用。
  • options包含entry名称(本质上就是块的名称)和文件名。
  • EntryDependency封装了这些选项,同时也提供了创建模块的方法。
  • 在调用createModuleTree后,文件的源代码将被找到
  • 然后,一个模块实例将被创建,然后webpack将得到它的AST,并且将在打包过程中进一步使用

上面代码中,我们提到了EntryDependency,我们来一步了解一下。

当涉及到创建新模块时,这一切都归结为一个抽象过程。简单地说,一个依赖关系dependency 只是一个实际模块实例的初步入口。例如,在 webpack 的观点中,甚至entry对象的项也是依赖关系它们表明了创建模块实例的最低限度:它的路径(例如./a.js, ./b.js)。如果没有依赖关系,模块的创建就无法开始,因为依赖关系除其他重要信息外,还包含模块的请求,即可以找到模块源代码的文件的路径(例如"./a.js")。

依赖关系还表明如何构建该模块,它通过模块工厂ModuleFactory来实现。模块工厂知道如何从一个原始状态(例如源代码是一个简单的字符串)开始,然后到达具体的实体文件,然后被webpack利用EntryDependency 实际上是 ModuleDependency 的一种类型,意味着它肯定会持有模块的请求,它所指向的模块工厂是 NormalModuleFactory。那么,NormalModuleFactory 就知道要做什么,以便从一个路径中创建对webpack有意义的东西

另一种思考方式是,模块起初只是一个简单的路径(要么在entry对象中,要么是import语句的一部分),然后它变成了一个依赖关系,最后变成了一个模块

因此,EntryDependency 在一开始创建模块树的根模块时就被使用。 对于其余的模块,还有其他类型的依赖关系。例如,如果你使用import语句,比如从./a.js导入 defaultFn,那么就会有一个 HarmonyImportSideEffectDependency./a.js持有模块的请求,也映射到 NormalModuleFactory。因此,将有一个新的模块用于'a.js'文件

快速回顾一下我们在本节中所学到的内容:

  • 对于entry对象中的每一项,都会有一个 EntryPlugin 实例,其中创建了一个 EntryDependency
  • 这个 EntryDependency 保存了模块的请求(即文件的路径),并且通过映射到一个模块工厂,即 NormalModuleFactory提供了一种使该请求有用的方法
  • 模块工厂ModuleFactory知道如何从一个文件路径中创建对webpack有用的实体
  • 依赖关系dependency 对创建一个模块至关重要,因为它拥有重要的信息,比如模块的请求和如何处理该请求。依赖关系有几种类型,并不是所有的依赖关系都对创建一个新模块有用。
  • 从每个 EntryPlugin 实例,在新创建的 EntryDependency 的帮助下,将创建一个模块树。模块树是建立在模块和它们的依赖关系之上的,这些模块也可以有依赖关系。

3. 深入理解 ModuleGraph

ModuleGraph 是一种跟踪已建模块的方法

它在很大程度上依赖于依赖关系dependency ,因为它们提供了连接两个不同模块的方法。

比如说。

// a.js
import defaultBFn from '.b.js/';

// b.js
export default function (console.log('我是大帅 B!'); }

这里我们有两个文件,所以有两个模块文件a需要文件b的一些东西,所以在a中存在一个依赖关系,这个依赖关系是通过导入语句建立的。就 ModuleGraph 而言,依赖关系定义了一种连接两个模块的方式。上面的片段可以被可视化为:

ModuleGraph 的节点被称为 ModuleGraphModule,它只是一个装饰过的NormalModule实例ModuleGraph 在一个map对象的帮助下跟踪这些装饰过的模块,它有这样的签名:Map<Module, ModuleGraphModule>

例如,如果只有 NormalModule 实例,那么你对它们就没有什么可做的,它们不知道如何相互交流ModuleGraph 赋予这些原始模块能通过上述map的帮助将它们相互连接起来的能力map为每个NormalModule分配了一个ModuleGraphModule。我们将把属于ModuleGraph的模块也称为模块,因为NormalModuleModuleGraphModule区别在于只包括一些额外的无关紧要属性。

对于一个属于 ModuleGraph 的节点来说,有几件事情是明确的:传入的连接传出的连接。连接是 ModuleGraph另一个小实体,它拥有有意义的信息,如:起源模块目标模块和连接上述两个模块的依赖关系。具体来说,基于上图,一个新的连接已经被创建。

//这是以上面的图和代码为基础的形成的连接关系
Connection: {
 originModule: A, // 起源模块
 destinationModule: B, // 目标模块
 dependency: ImportDependency // 依赖关系
}

而上述连接对象将被添加到A.outgoingConnections集和和B.incomingConnections集和中。

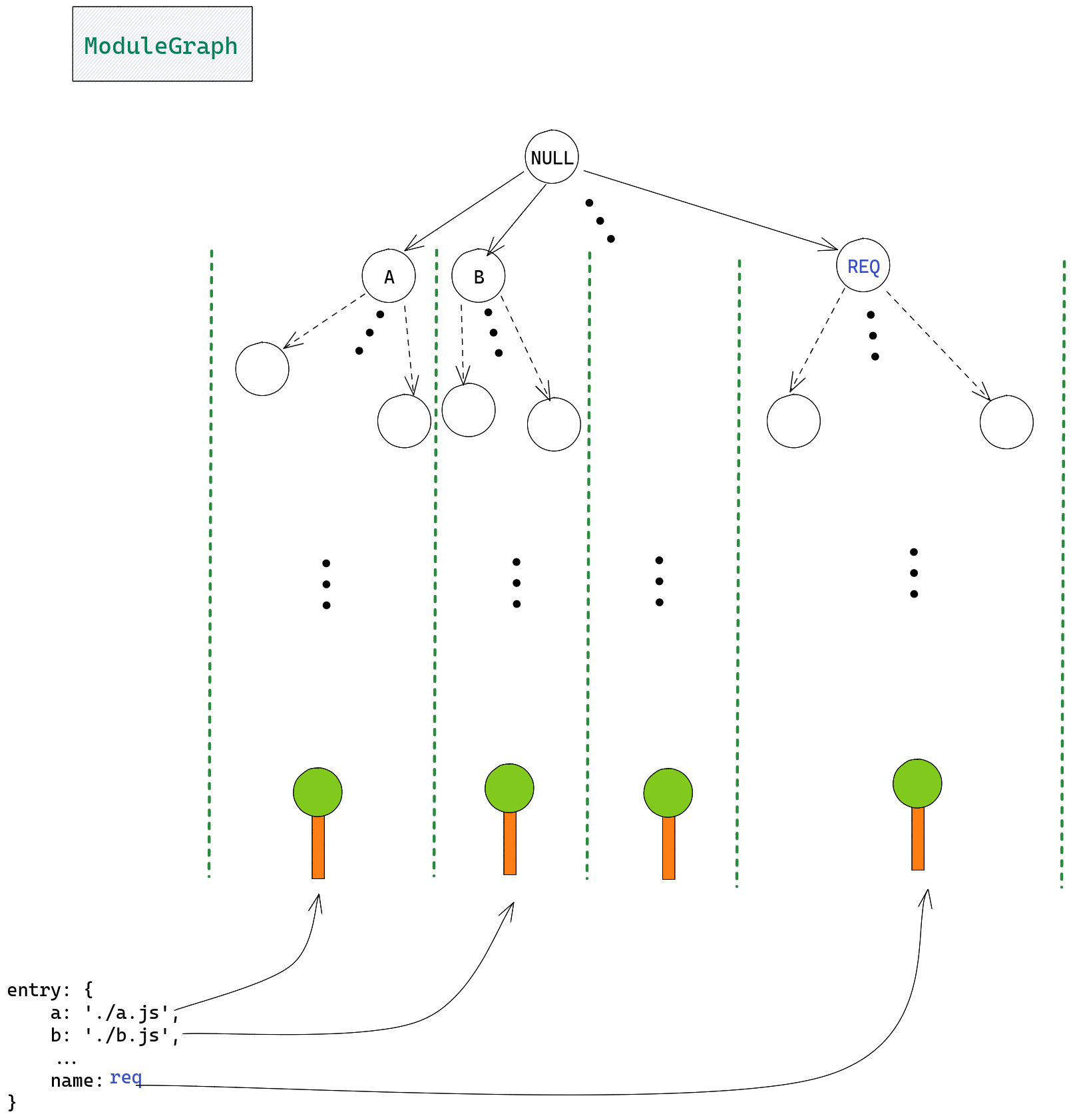

所有从entry中创建的模块树都将向同一个单一的地方,即向ModuleGraph输出有意义的信息。这是因为所有这些模块树最终都将与空模块(ModuleGraph的根模块)相连。与空模块的连接是通过 EntryDependency 和从entry文件中创建的模块建立的。

空模块与每个模块树的根模块有一个连接,该模块由entry对象中的一个项目生成。图中的每条边都代表2个模块之间的连接,每个连接都有关于源节点目标节点依赖关系的信息。


4. 构建ModuleGraph

ModuleGraph 从一个空模块开始,其直系子孙是模块树的根模块,这些模块是由entry对象项构建的

首批创建的模块

我们从一个简单的entry对象开始。

entry: {
 a'./a.js',
}

正如我们上文说到,在某些时候,我们最终会得到一个 EntryDependency,其请求是./a.js。这个 EntryDependency 提供了一种从该请求创建有意义的东西的方法,因为它映射到一个模块工厂,即 NormalModuleFactory

这个过程的下一步是 NormalModuleFactory 发挥作用的地方。NormalModuleFactory,如果它成功地完成了它的任务,将创建一个NormalModule

NormalModule只是一个文件源代码的反序列化版本,它只不过是一个原始字符串。 一个原始的字符串不会带来太多的价值,所以webpack不能用它做什么。一个NormalModule会将源代码存储为一个字符串,但是,与此同时,它也会包含其他有意义的信息和功能,比如:

  • 应用于它的加载器
  • 构建模块的逻辑
  • 生成运行时代码的逻辑
  • 它的哈希值等等

换句话说,webpack 的角度来看,NormalModule 是一个简单原始文件的有用版本

为了让 NormalModuleFactory 输出一个 NormalModule,它必须要经过一些步骤。在模块被创建后,还有一些事情要做,比如构建模块和处理其依赖关系(如果有的话)。

NormalModuleFactory 通过调用create()方法开始。然后,解析过程开始。在这里,请求(文件的路径)被解析,以及该类型文件的加载器。

注意只有加载器的文件路径将被确定,加载器在这一步还没有被调用


module 的构建过程

在所有必要的文件路径被解决后,NormalModule被创建。然而,在这步,模块的价值不大。很多相关的信息将在模块建立后出现NormalModule 的构建过程还包括一些其他步骤。

  • 首先,loader将在原始源代码上被调用;如果有多个加载器,那么一个加载器的输出可能是另一个加载器的输入(配置文件中提供加载器的顺序很重要)。
  • 其次,通过所有加载器运行后得到的字符串将被acornJavaScript 解析器)解析,得到给定文件的AST
  • 最后,AST 将被分析;
    • 在这个阶段,当前模块的依赖关系(如其他模块)将被确定,webpack 可以检测其它的功能(如require.contextmodule.hot)等;
    • AST 分析发生在 JavascriptParser 中, 这个过程的一部分是最重要的,因为打包过程中接下来的很多事情都取决于这个部分

通过分析AST发现依赖关系

其中 moduleInstance 是指从index.js文件中创建的 NormalModule。红色的dep是指从第一个import语句中创建的依赖关系,蓝色的dep是指第二个import语句。

现在AST已经被检查过了,到建立模块树的过程了。下一步是处理在上一步发现的依赖关系。按照上图,index模块有两个依赖关系,也是模块,即math.jsutils.js。但在这些依赖关系成为实际的模块之前,我们只有index模块,为了把它们变成模块,我们需要使用这些依赖关系映射到的ModuleFactory,并重复上面描述的步骤(本节开头的图中的虚线箭头表示重复)。在处理完当前模块的依赖关系后,这些依赖关系也可能有依赖关系,这个过程一直持续到没有更多的依赖关系。这就是模块树的建立过程,当然也要确保父模块和子模块之间的连接被正确设置。

让我们实现一个自定义插件的方法,它将使我们能够遍历 ModuleGraph。下面是描述模块如何相互依赖的图。

简单的做一个介绍:a.js 文件导入b.js文件,b.js文件同时导入b1.jsc.js,然后c.js导入c1.jsd.js,最后,d.js导入d1.jsROOT 指的是null模块,它是 ModuleGraph 的根。

入口选项只包括一个值,即a.js

// webpack.config.js
const config = {
  entry: path.resolve(__dirname, './src/a.js'),
 /* ... */
};

现在让我们看看我们的自定义插件会是什么样子

class UnderstandingModuleGraphPlugin {
  apply(compiler) {
    const className = this.constructor.name;

    compiler.hooks.compilation.tap(className, (compilation) => {

      compilation.hooks.finishModules.tap(className, (modules) => {
        // 检索 Map
        const {
          moduleGraph: { _moduleMap: moduleMap },
        } = compilation;

        // 以DFS的方式遍历模块图
        const dfs = () => {
          // "模块图 "的根模块是*空模块*。
          const root = null;

          const visited = new Map();

          const traverse = (crtNode) => {
            if (visited.get(crtNode)) {
              return;
            }
            visited.set(crtNode, true);

            console.log(
              crtNode?.resource ? path.basename(crtNode?.resource) : 'ROOT'
            );

            // 获得相关的`ModuleGraphModule`,它只有一些
            //除了`NormalModule'之外的额外属性,我们可以用它来进一步遍历图形。
            const correspondingGraphModule = moduleMap.get(crtNode);

            // 通过指定字段构建`children`信息
            const children = new Set(
              Array.from(
                correspondingGraphModule.outgoingConnections || [],
                (c) => c.module
              )
            );
            for (const c of children) {
              traverse(c);
            }
          };

          // 从root节点开始遍历
          traverse(root);
        };

        dfs();
      });
    });
  }
}

对代码最一个简单的解释

  • 现有的webpack hooks中添加逻辑的方式是使用tap方法

    • 函数签名为tap(string, callback)
    • 其中string主要是为了调试的目的,表示自定义逻辑是由哪个来源添加的。
    • callback的参数取决于我们要添加自定义功能的hook
  • compilation对象上:它包含大部分打包过程状态

    • 模块图(module graph)
    • 创建的chunks
    • 创建的modules
    • 生成的assets
    • 以及更多的信息
  • finishModules是在所有模块(包括它们的依赖关系和依赖关系的依赖关系等等)构建完毕后才被被调用

  • modules是一个包含所有已建模块的集合

    • 一个NormalModule是由NormalModuleFactory产生的
  • 模块mapMap<Module, ModuleGraphModule>

    • 它包含了我们需要的所有信息,以便遍历图
  • DFS的方式遍历模块图

  • ModuleGraphModule,它只有一些除了`NormalModule'之外的额外属性

  • Connection的字段信息

    • ConnectionoriginModule是箭头开始的地方。
    • Connectionmodule是箭头的终点。
    • 所以,Connectionmodule是一个子节点。
  • correspondingGraphModule.outgoingConnections是一个Set或者undefined(在节点没有子节点的情况下)。

    • 使用new Set是因为一个模块可以通过多个连接引用同一个模块
    • 例如,一个import foo from 'file.js'将导致2个连接:
      • 一个是简单的导入
      • 一个用于`foo'默认指定器

根据模块的层次结构,得到如下的输出。

a.js
b.js
b1.js
c.js
c1.js
d.js
d1.js


5. Module/Chunk/ ChunkGroup /EntryPoint 是个啥

Module

前文其实已经解释过了,这里再做一次总结哇。

模块是一个文件的升级版
一个模块,一旦创建和构建,除了源代码,还包含很多有意义的信息,如:

  • 使用的加载器
  • 它的依赖关系
  • 它的出口(如果有的话)
  • 它的哈希值

Chunk

一个Chunk封装了一个或多个模块
一般情况下,entry文件(一个entry文件=entry对象的一个项目)的数量与所产生的Chunk的数量成正比

  • 因为entry对象可能只有一个项目,而结果块的数量可能大于1。的确,对于每一个entry项目,在dist目录中都会有一个相应的chunk

但也可能是隐式创建其他的chunk,例如在使用import()函数时。但不管它是如何被创建的,每个chunkdist目录下都会有一个对应的文件

ChunkGroup

一个ChunkGroup包含一个或多个chunks
一个 ChunkGroup 可以是另一个 ChunkGroup 的父或子。

  • 例如,当使用动态导入时,每使用一个import()函数,就会有一个ChunkGroup被创建,它的父级是一个现有的 ChunkGroup,即包括使用import()函数的文件(即模块)的那个。

EntryPoint

EntryPoint是ChunkGroup的一种类型,它是为entry对象中的每一个项目创建的


构建 ChunkGraph

从整体的流程图上看,ModuleGraph 只是打包过程中的一个必要部分。为了使代码分割等功能成为可能,它必须被利用起来。

在打包过程的这一点上,对于entry对象中的每个项目,都会有一个 EntryPoint 因为它是 ChunkGroup 的一种类型,它至少会包含一个chunk。所以,如果entry对象有3个项目,就会有3个 EntryPoint实例,每个实例都有一个chunk,也叫Entrypoint chunk,其名称是entry项目key的值。与entry文件相关联的模块被称为entry模块,它们每个都将属于它们的入口块。它们之所以重要是因为它们是 ChunkGraph 构建过程的起点。请注意,一个chunk可以有多个入口模块

// webpack.config.js
entry: {
  foo: ['./a.js''./b.js'],
},

在上面的例子中,有一个名为fooentrykey)的 chunk 将有2个入口模块:一个与a.js文件相关,另一个与b.js文件相关。当然,该chunk将属于根据entry项目创建的 EntryPoint实例

在详细讨论之前,让我们先列出一个例子,在此基础上讨论构建过程。

entry: {
    foo: [path.join(__dirname, 'src''a.js'), path.join(__dirname, 'src''a1.js')],
    bar: path.join(__dirname, 'src''c.js'),
  },

这个例子将包括前面提到的东西:ChunkGroups 的父子关系、chunksEntryPoints

ChunkGraph 是以递归的方式建立的。它首先将所有的entry模块添加到一个队列中。然后,当一个entry模块被处理时,意味着其依赖关系(也是模块)将被检查,每个依赖关系也将被添加到队列中。这样一直重复下去,直到队列变空。这个过程的这一部分是模块被访问的地方。然而,这只是第一部分

ChunkGroups 可以是其他 ChunkGroups 的父/子。这些联系在第二部分得到解决。例如,如前所述,一个动态导入(即import()函数)会产生一个新的子ChunkGroup。在webpack的说法中,import()表达式定义了一个异步的依赖关系块

现在,让我们先看看从上述配置中创建的ChunkGraph的图表。

从上图中,可以看到有4个 chunk,所以会有4个输出文件foo chunk将有4个模块,其中2个是entry模块。bar chunk将只有一个entry模块,另一个可以被认为是普通模块。每个import()表达式都会产生一个新的ChunkGroup(其父级是bar EntryPoint)。

产生的文件的内容是根据 ChunkGraph 来决定的,所以这就是为什么它对整个打包过程非常重要。

ModuleGraph 类似,属于 ChunkGraph 的节点被称为 ChunkGraphChunk,它只是一个装饰过的chunk,他们之间的关系如下:WeakMap<Chunk, ChunkGraphChunk>


6. 提交chunk资源

所产生的文件并不是原始文件的副本,因为为了实现其功能,webpack 需要添加一些自定义代码,使一切都按预期工作。

这就引出了一个问题:webpack如何知道要生成什么代码?

这一切都从最基本的部分开始:模块 module。一个模块可以导出成员导入其他成员使用import()导入,使用webpack特定的函数(例如require.resolve)等等。

根据模块的源代码,webpack可以决定生成哪些代码以实现所需的功能。并且在分析AST时发现对应模块的依赖关系。

例如,从./foo 导入 { aFunction } 将导致两个依赖关系(一个是导入语句本身,另一个是指定器,即 aFunction),从中将创建一个模块。

另一个例子是 import() 函数。这将导致一个异步的依赖关系块,其中一个依赖关系是 ImportDependency,它是动态导入所特有的。

这些依赖关系是必不可少的,因为它们带有一些关于应该生成什么代码的提示。例如,ImportDependency 确切地知道要告诉 webpack 一些信息,以便异步地获取导入的模块并使用其导出的成员。这些提示可以被称为运行时请求

总而言之,一个模块会有它的运行时间要求,这取决于该模块在其源代码中使用的内容。现在,webpack知道了一个chunk的所有需求,它将能够正确地生成运行时代码。

这也被称为渲染过程,渲染过程在很大程度上依赖于 ChunkGraph,因为它包含Chunk组(即 ChunkGroupEntryPoint),这些组包含Chunks,这些Chunks包含模块,这些模块以一种细化的方式包含有关webpack将生成的运行时代码的信息和提示。


后记

分享是一种态度

参考资料:

全文完,既然看到这里了,如果觉得不错,随手点个赞和“在看”吧。
