《剑指offer》之利用单调栈法求直方图最大矩形面积

问题描述

  • 直方图是由排列在同一基线上的相邻柱子组成的图形。

  • 输入是一个由非负数组成的数组,数组中的数字是直方图中柱子的高。

  • 假设直方图中柱子的宽都为 1。

求直方图中最大矩形面积?

例如:输入数组[3,2,5,4,6,1,4,3],其对应的直方图如下图1所示,该直方图中最大矩形面积为12,如阴影部分所示:

问题分析

矩形的面积等于宽 * 高,因此只要先确定每个矩形的宽和高就能计算出该矩形的面积。

假如直方图中的一个矩形从下标 i 的柱子开始,到下标 j 的柱子结束。

如何确定这个矩形的宽高?

  • 宽:(j - i + 1) * 1;

  • 高:i 到 j 范围内高度最小的柱子的高度为该矩形的高。

例如,图1中从下标为2(i=2)的柱子到下标为4(j=4)的柱子之间的矩形的宽度为 4-2+1=3;高为 4(三根柱子之间最小的高度为 4)。所以面积为 4*3=12。

暴力破解(枚举)

假如能枚举直方图中所有的矩形,并比较它们的面积,便能找到最大的矩形面积。利用两重循环就能实现。代码如下:


<?php

function largestRectangleArea($heights){

    $maxArea = 0;

    for($i=0;$i<count($heights);$i++){

        $min = $heights[$i];

        for($j=$i;$j<count($heights);$j++){

            // 找到下标从 i 到 j 最小的高度

            $min = min($min,$heights[$j]);

            $area = $min * ($j - $i + 1);

            $maxArea = max($maxArea,$area);

        }

    }

    return $maxArea;

}

$heights = [3,2,5,4,6,1,4,3];

$re = largestRectangleArea($heights);

echo $re; // 输出:12

时间复杂度分析:

如果输入数组的长度为 n,直方图中总共有 O(n2) 个矩形。

计算矩形的面积需要O(1)的时间,那么这种解法的时间复杂度为O(n2)。

进行优化

从左到右的遍历是免不了的。假如以当前柱子的高度为高 hi,当前柱子与其他柱子组成的矩形最大,面积为  maxAreai。依次比较 maxAreai,就可以得到问题的解。

怎么确保以当前柱子的高度为高时,矩形的面积最大?

那么对于每一个柱子,求解它左右的第一个小于它的元素

什么意思呢?以下标是 3 的柱子为例:该柱子的高度为 4,左边第一个小于 4 的柱子是下标为 2 的柱子,右边第一个小于 4 的柱子是下标为 5 的柱子。当下标为 3 时,最大的矩形如图的阴影部分所示:

以下是各个柱子所能达到的最大的矩形:

那么对于每一个柱子,该如何求解它左右的第一个小于它的元素呢?这里就用到了单调栈了。

什么是单调栈法

单调栈是一种和单调队列类似的数据结构。

单调队列主要用于 O(n) 解决滑动窗口问题,单调栈则主要用于 O(n) 解决NGE问题(Next Greater Element)。

也就是,对序列中每个元素,找到下一个比它大的元素。(当然,“下一个”可以换成“上一个”,“比它大”也可以换成“比他小”,原理不变。)

在这个例子中,我们要求解每个点左右的第一个小于它的元素,即 NSE 问题(Next Smaller Element)。

这比单调队列还简单一点:

  • 我们维护一个栈,表示“待确定 NSE 的元素”,然后遍历序列。

  • 当我们碰上一个新元素,我们知道,越靠近栈顶的元素离新元素位置越近。所以不断比较新元素与栈顶,如果新元素比栈顶小,则可断定新元素就是栈顶的 NSE,于是弹出栈顶并继续比较。

  • 直到新元素不比栈顶小,再将新元素压入栈。显然,这样形成的栈是单调递增的。

单调栈法的具体实现

1. 完整代码:

<?php

function largestRectangleArea($heights){
 $stack = [-1];
 $count = count($heights);
 $maxArea = 0;
 for($i=0;$i<$count;$i++){
  // 栈顶元素不等于 -1 并且当前柱子的高度比下标为栈顶的柱子的高度小则出栈。
  while(array_peek($stack) != -1 && $heights[$i] <= $heights[array_peek($stack)]){
   $height = $heights[array_pop($stack)];
   $width  = $i - array_peek($stack) - 1;
   $maxArea = max($maxArea,$height * $width);
  }
  // 直到当前柱子的高度不比下标为栈顶的柱子的高度小,再将当前柱子的下标压入栈。
  array_push($stack,$i);
 }
 while(array_peek($stack) != -1){
  $height = $heights[array_pop($stack)];

  // 矩形的宽度。
  // 栈中存储的是柱子的下标。如果当前柱子的高度小于栈顶柱子的高度,
    //那么矩形的宽度就为当前柱子的下标减去栈顶柱子的下标再减1。
  $width  = $count - array_peek($stack) -1;
  $maxArea = max($maxArea,$height *$width);
 }
 return $maxArea;
}

// 辅助函数,用于获取栈顶的元素,换句话说是获取数组的最后一个元素。
function array_peek(array $arr){
 return $arr[count($arr)-1];
}

$heights = [3,2,5,4,6,1,4,3];
$re = largestRectangleArea($heights);
echo $re; // 输出:12

2. 模拟一下示例的过程:

初始输入:

$heights = [3,2,5,4,6,1,4,3];

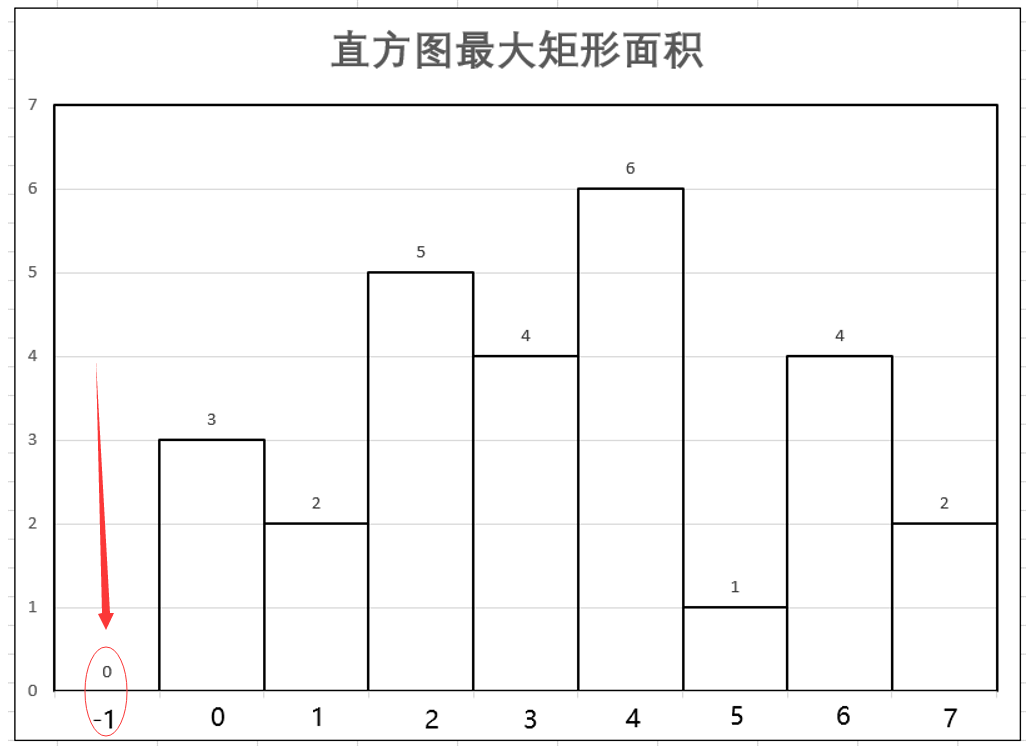

$stack   = [-1]; -1 可以理解为整个直方图最左边的一个高度为0,下标为 -1的柱子。如图:

说明:

$stackPeek = array_peek($stack);(栈顶,数组的最后一个元素)

$i \$hights[$i] $stackPeek $heights[$stackPeek] 动作 $stack
0 3 -1 不存在 $i=0入栈 [-1,0]
1 2 0 3 0出栈 [-1]
1 2 -1 不存在 $i=1入栈 [-1,1]
2 5 1 2 $i=2入栈 [-1,1,2]
3 4 2 5 2出栈 [-1,1]
3 4 1 2 $i=3入栈 [-1,1,3]
4 6 3 5 $i=4入栈 [-1,1,3,4]
5 1 4 6 4出栈 [-1,1,3]
5 1 3 4 3出栈 [-1,1]
5 1 1 2 1出栈 [-1]
5 1 -1 不存在 $i=5入栈 [-1,5]
6 4 5 1 $i=6入栈 [-1,5,6]
7 3 6 4 6出栈 [-1,5]
7 3 5 1 $i=7入栈 [-1,5,7]

遍历完数组之后,栈中还剩下一些“待确定NSE的元素”,不过已经没有比这些元素更矮的柱子了,所以只需要依次出栈即可,直到栈顶的值为 -1。

$stack $stackPeek 等于-1? 动作
[-1,5,7] 7 7出栈
[-1,5] 5 5出栈
[-1] -1 结束

出栈意味着具备了处理该柱子的条件。

出栈的顺序:0 -> 2 -> 4 -> 3 -> 1 -> 6 -> 7 -> 5 。如图:

时间复杂度

假设输入数组的长度为 n。直方图的每根柱子都入栈、出栈一次,并且在每根柱子的下标出栈时计算以它为顶的最大面积,这些操作对每根柱子而言时间复杂度是O(1),因此这种单调栈法的时间复杂度是O(n)。

总结

这里得到的一个通用思路就是:

利用单调栈的特性,可以在线性时间内求得每一个点它的左右第一个比它大/小的点。

类似问题

1. 矩阵中的最大矩形问题

2. 每日温度

3. the next greater number 问题

参考资料

1. 《剑指offer》

2. 《单调栈的两个应用问题(最大矩形)》

3. 《算法学习笔记(67): 单调栈》
