图文结合-LXMERT
本文介绍一篇图文结合的经典论文，论文发布于2019年，算是最早出来的一批模型
论文信息
论文题目：
LXMERT: Learning Cross-Modality Encoder Representations from Transformers
论文地址：
https://arxiv.org/abs/1908.07490
代码地址：
https://github.com/airsplay/lxmert
主要内容
1、模型结构

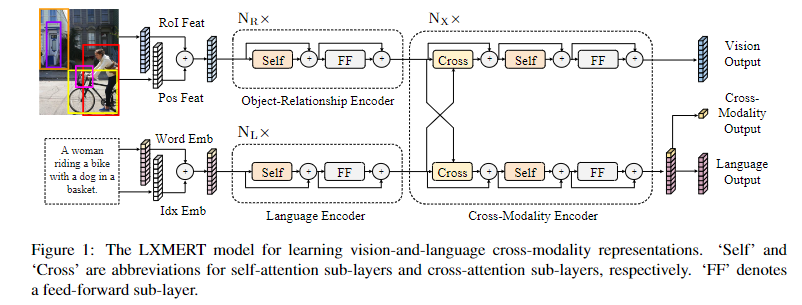

LXMERT是典型的双流模型结构，其结构图如下：
（1）input embedding
有word-level sentence embedding和object-level image embedding。
文本的计算如下：
其中i表示位置信息。
图片的计算如下：
图片的编码器的实现如下：
class VisualFeatEncoder(nn.Module):
def __init__(self, config):
super().__init__()
feat_dim = VISUAL_CONFIG.visual_feat_dim
pos_dim = VISUAL_CONFIG.visual_pos_dim
# Object feature encoding
self.visn_fc = nn.Linear(feat_dim, config.hidden_size)
self.visn_layer_norm = BertLayerNorm(config.hidden_size, eps=1e-12)
# Box position encoding
self.box_fc = nn.Linear(pos_dim, config.hidden_size)
self.box_layer_norm = BertLayerNorm(config.hidden_size, eps=1e-12)
self.dropout = nn.Dropout(config.hidden_dropout_prob)
def forward(self, visn_input):
feats, boxes = visn_input
x = self.visn_fc(feats)
x = self.visn_layer_norm(x)
y = self.box_fc(boxes)
y = self.box_layer_norm(y)
output = (x + y) / 2
output = self.dropout(output)
return output
这里的Object feature表示ROI特征，box pos应该是region的7维坐标特征，论文称之为“bounding box coordinates”。
（2）encoder
作者主要根据两种注意力机制（self-attention & cross attention）构建编码器。LXMERT包含单模态编码器（self-attn）和交叉模态编码器（cross-attn），我们重点介绍下交叉模态编码器。
一个cross-modality encoder包括两个self-attention、两个FFN、以及一个双向cross-attention。其中cross-attention在最前面（至于为什么将cross-attn放在前面，论文并没有说明，应该是根据猜想和实验结果来的，先对两种模态进行交叉，再对交叉后的进行自处理，这种结构可以充分实现不同模态之间的交互），其计算公式为：
为了进一步建立内部连接，在模型设计时，作者将自注意力模块应用于cross-attn的输出，如下所示：
其中k表示网络的层数。
作者将交互层分成了三个部分，文本编码层(l)、视觉编码层(r)和交叉编码层(x)。其中，文本编码层和视觉编码层与bert一致，交叉编码层的实现如下：
class LXRTXLayer(nn.Module):
def __init__(self, config):
super().__init__()
# The cross-attention Layer
self.visual_attention = BertCrossattLayer(config)
# Self-attention Layers
self.lang_self_att = BertSelfattLayer(config)
self.visn_self_att = BertSelfattLayer(config)
# Intermediate and Output Layers (FFNs)
self.lang_inter = BertIntermediate(config)
self.lang_output = BertOutput(config)
self.visn_inter = BertIntermediate(config)
self.visn_output = BertOutput(config)
def cross_att(self, lang_input, lang_attention_mask, visn_input, visn_attention_mask):
# Cross Attention
lang_att_output = self.visual_attention(lang_input, visn_input, ctx_att_mask=visn_attention_mask)
visn_att_output = self.visual_attention(visn_input, lang_input, ctx_att_mask=lang_attention_mask)
return lang_att_output, visn_att_output
def self_att(self, lang_input, lang_attention_mask, visn_input, visn_attention_mask):
# Self Attention
lang_att_output = self.lang_self_att(lang_input, lang_attention_mask)
visn_att_output = self.visn_self_att(visn_input, visn_attention_mask)
return lang_att_output, visn_att_output
def output_fc(self, lang_input, visn_input):
# FC layers
lang_inter_output = self.lang_inter(lang_input)
visn_inter_output = self.visn_inter(visn_input)
# Layer output
lang_output = self.lang_output(lang_inter_output, lang_input)
visn_output = self.visn_output(visn_inter_output, visn_input)
return lang_output, visn_output
def forward(self, lang_feats, lang_attention_mask,
visn_feats, visn_attention_mask):
lang_att_output = lang_feats
visn_att_output = visn_feats
lang_att_output, visn_att_output = self.cross_att(lang_att_output, lang_attention_mask,
visn_att_output, visn_attention_mask)
lang_att_output, visn_att_output = self.self_att(lang_att_output, lang_attention_mask,
visn_att_output, visn_attention_mask)
lang_output, visn_output = self.output_fc(lang_att_output, visn_att_output)
return lang_output, visn_output
通过上面一段代码，我们可以知道cross-model的建立主要是cross-attn和self-attn，（上面对cross-attn的命名很奇怪，不知道为什么这样命名，有误导的概率）由于在模型训练时，根据矩阵的计算规则，如 会计算 和 的所有元素，因此当文本在前时，计算的是每个字和所有视觉特征之间的注意力，反之同理。所以，需要计算两边cross-attn。
同时，还有一个需要注意的是，在计算文本对图片注意力时，mask的是图片，也就是说对于图片的填充部分没有必要算，反之同理。这部分的mask应该是类比文本中的对padding部分的mask，有点疑惑的是，为什么不同时对两者进行mask，猜测可能是文本的空白，其对应的图片不一定空白，反之亦然，所以这样可以更有利于建立图文之间的语义联系，实现语义上的补充。论文里将这一部分称作“双向cross-attn”。
交叉注意力的实现如下：
def forward(self, hidden_states, context, attention_mask=None):
mixed_query_layer = self.query(hidden_states)
mixed_key_layer = self.key(context)
mixed_value_layer = self.value(context)
query_layer = self.transpose_for_scores(mixed_query_layer)
key_layer = self.transpose_for_scores(mixed_key_layer)
value_layer = self.transpose_for_scores(mixed_value_layer)
可以看到，当target和source不同的时候，对两着进行attention计算，得到的就是两个向量表征的cross-attn。
由于模型在结构上是先经过cross-attn，然后才是各自的self- attn，所以在上面类的代码中也显示的很清楚，先cross-attn的输出作为self-attn的输入。

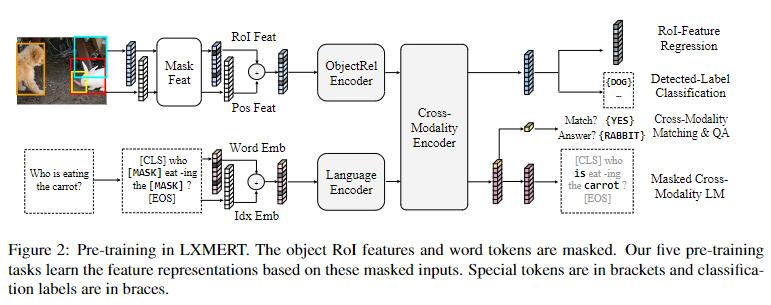

2、预训练任务
（1）Masked Cross-Modality LM
和BERT的MLM类似的任务，不过在对masked进行预测时（假设文本masked），不仅会使用周围未被mask的文本，还会用到视觉语义信息，对其进行masked，以解决存在的歧义问题，有助于建立视觉信息到语言信息之间的联系。同时，作者使用BERT的参数，对LXMERT进行初始化，发现这一操作会产生负作用，因为BERT仅仅使用了文本信息，使得参数并不带有对应的多模态联系信息，所以最后作者从头开始训练的预训练模型。
（关于这一点，我觉得不能一概而论，记得之前时UNITER还是ViLT做过实验，发现BERT的参数相比于随机化是有所提升的，因为其富含丰富的语义信息，所以，个人认为，能不能提升需要结合具体的数据集和模型结构来判断，并以最后的实验结果为准）
（2）Masked Obecjt Predicition
该认为与LM类似，将从图片提取的ROI特征部分置零，实现mask。一是为了学习图片region之间的语义关系，二是为了学习多模态之间的对齐。为此，作者设计了两个子任务。
ROI-feature Regression
回归任务，以L2 loss作为损失函数，计算输出与对应的 之间的L2损失。
Dctected-Label Classification
分类任务，学习masked区域的label信息，使用CE作为损失函数。同时，作者提到，虽然大多数预训练图像都有注释，但是，注释对象的真实标签在不同的数据集中是不一致的，（比如不同的数据集，同一类型的图片可能有不同的编号），因此，作者最后使用经过Faster-RCNN检测得到的标签作为对应图片的标签，并实验证明这一点有利于最后的结果。
作者对视觉预训练任务进行了消融实验，结果如下：
（3）Cross-Modality Tasks
多模态任务一共有两个子任务
Cross-Modality Matching
图文匹配任务，正负比例1:1
Image Question Answering
根据图片和question预测对应的答案。作者根据实验的表现，只在后10个epoch对该任务进行预训练，因为该任务的收敛更快，并且根据经验需要更小的学习率。作者对QA的效果进行了消融实验：
如上表的row2和row4，加入QA的预训练后，整体提升较大。

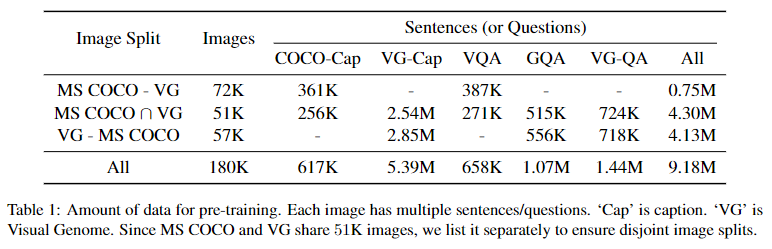

预训练数据的选择如下：
对于LXMERT在预训练时涉及的多个loss，作者最后给与相同的权重。
针对上面提到的随机初始化还是使用BERT参数进行初始化，作者在进行预训练消融实验时，也对结果进行了展示，如下：
3、下游任务

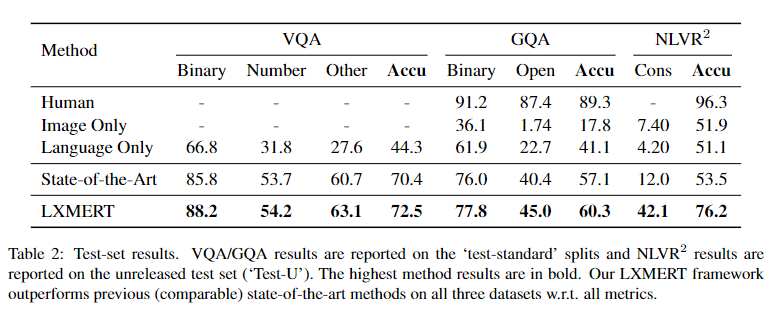

LXMERT与当时的SOTA对比实验：
对于 数据集，由于其一个样本存在两个图片+一个文本，所以其无法直接使用LXMERT进行预测，对此，本文的做法是，分别将图片和文本组合，然后concat两个图文的对的输出，然后建立分类器。 具体的计算方式如下：
其中 是sigmoid函数，使用CE作为loss，计算方式为：
总结
这篇论文发表的很早，使用的方法也被后面很多人借鉴。不过，该论文作为一篇经典的双流模型论文，其与单流模型最大的不同就在于模型的结构。单流模型直接在输入层拼接两者的emb，所以在交互层就不需要更多的设计，上一个Transformer就足够了。但是，双流层不同，其需要通过cross-attn对交互层进行精心的设计，比如本文交互层，将cross-attn放在self-attn前，这种网络层顺序的确定，就是一个会对结果产生决定性影响的因素。
所以，这样来看，貌似单流模型更为简单，不需要对模型结构进行更多的思考，但是，同样的，其上限就摆在那，双流模型如果能够设计一个完美的结构，将可以对信息实现完美的交互，进而实现sota。
