如何在PPT制作象型图

大家好,我是亮哥,本群为大家分享商业图表制作之象型图,之前我们利用Python完成了制作,可能有的小伙伴不使用Python,今天利用必备软件之PPT来完成,非常的简单!


总所周知,象型图比其他图不一样的点在于,图表中是以数量大小的形状占比组成的,可以更好的贴合业务场景。下面我们来一起操作吧!

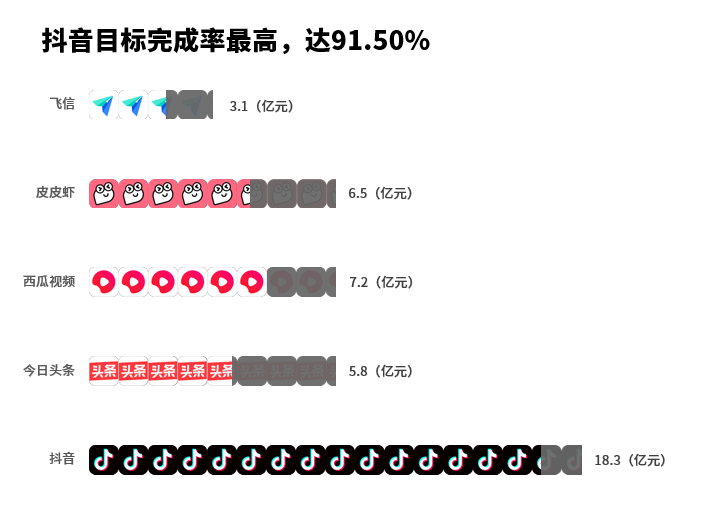

效果图:

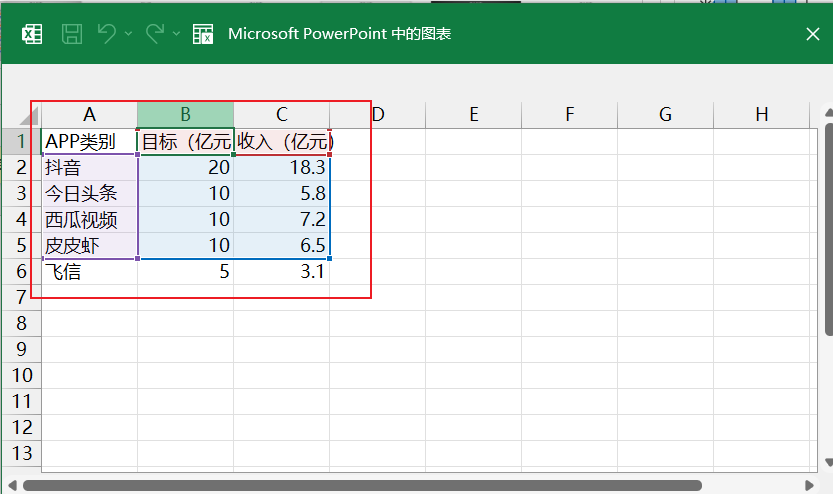

首先,我这里有这样一份数据

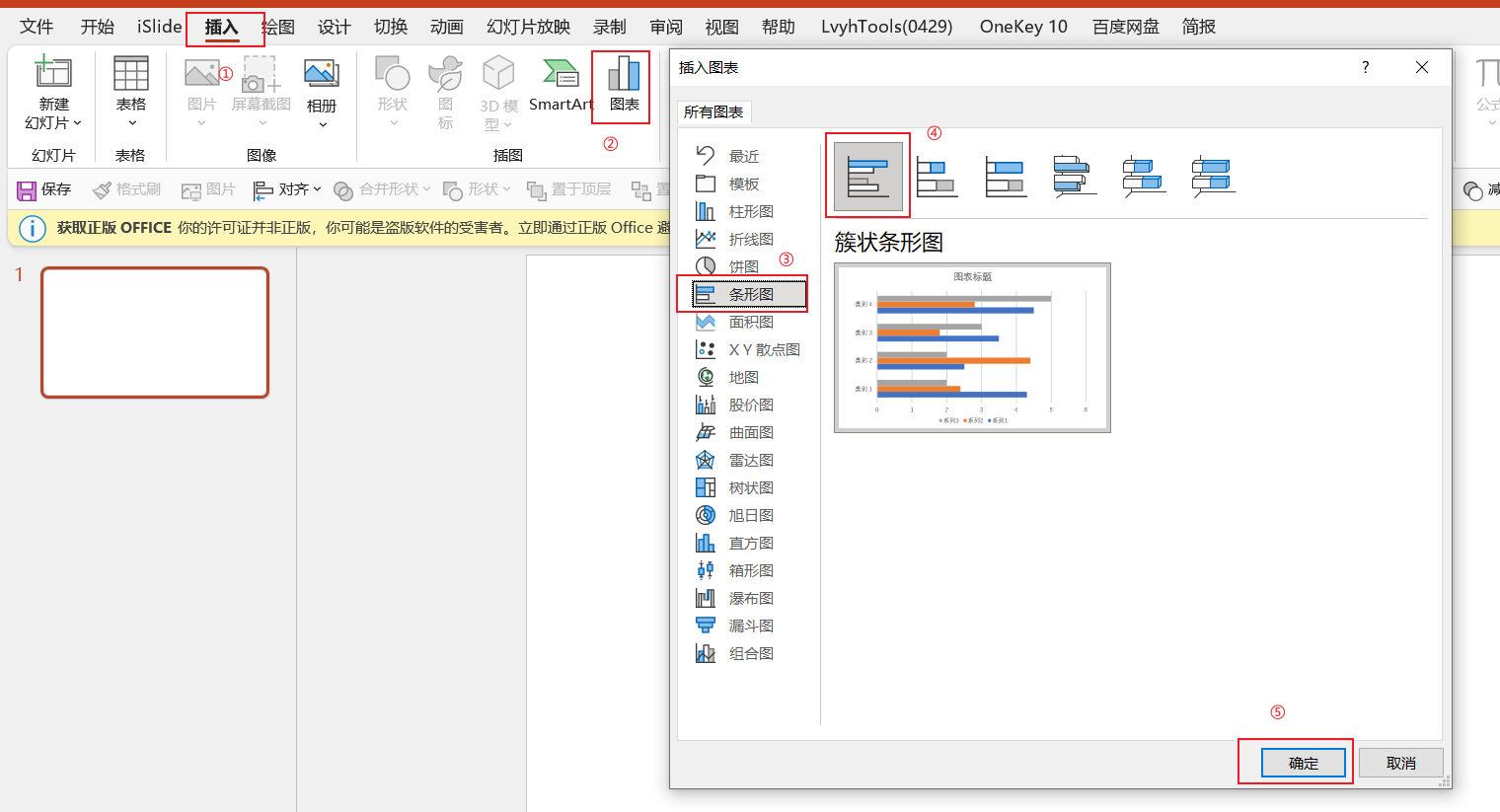

第一步:插入条形图

①选择插入选项卡

②在插图中中选择图表

③选择条形图

④选择簇状条形图

⑤点击确定

第二步:编辑数据

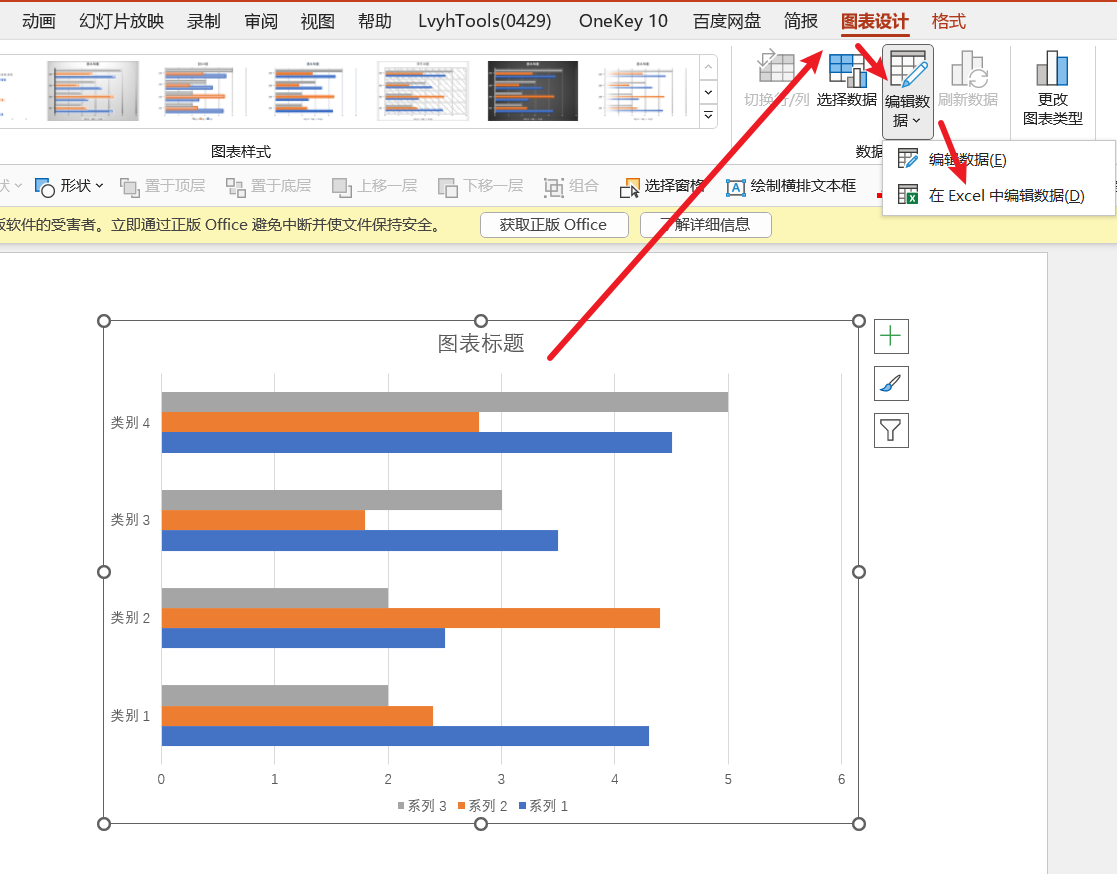

在图表选项卡下,选择编辑数据,然后选择在Excel中编辑数据

将原来的数据删除,粘贴我们的目标数据(注:目标(亿元)列必须为数据系列的第一列)

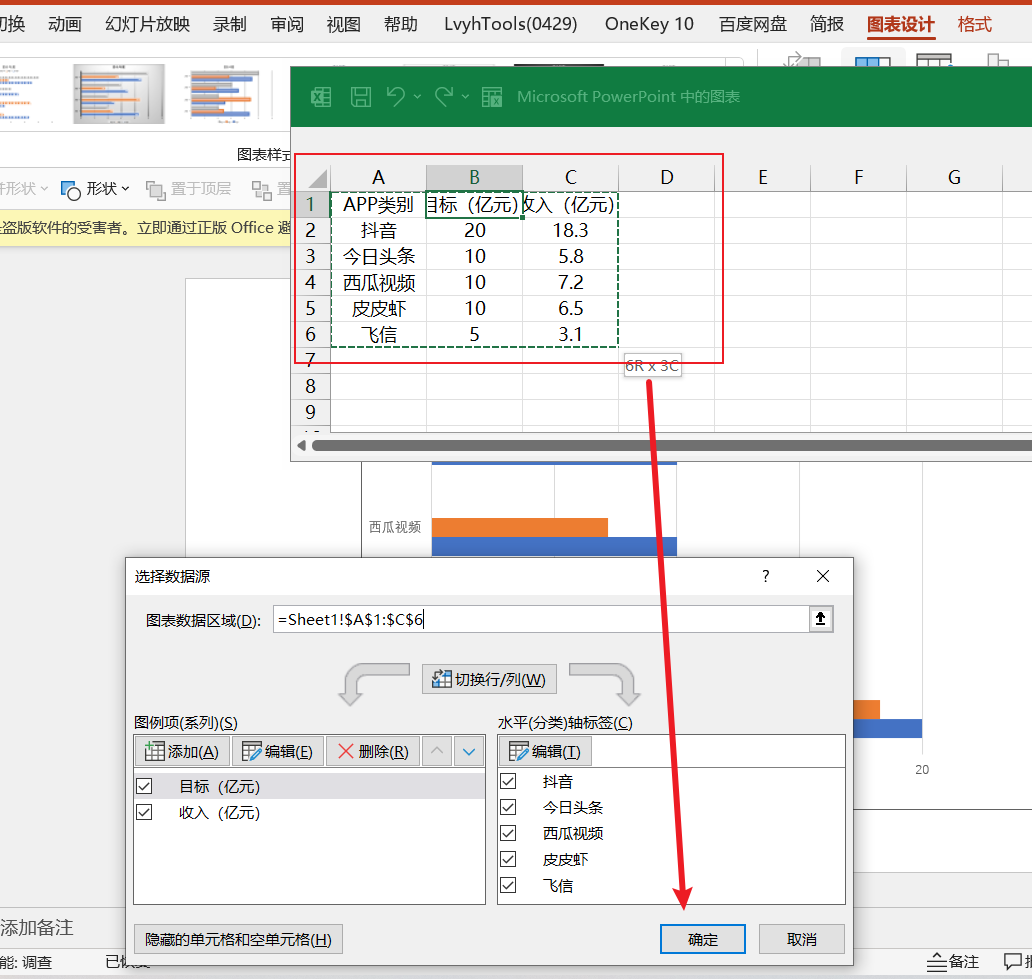

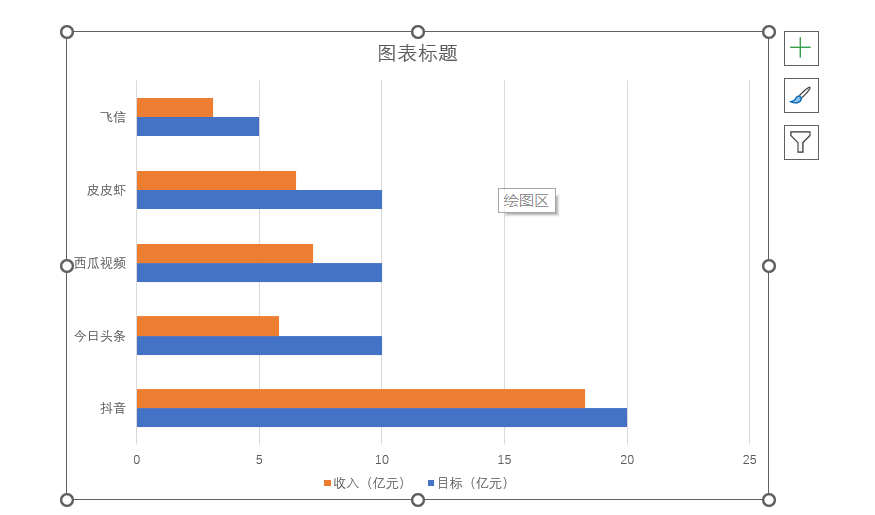

在图表设计下的数据中点击选择数据,重新选择一下数据,将飞信的数据包括进去

第三步:设置数据系列格式

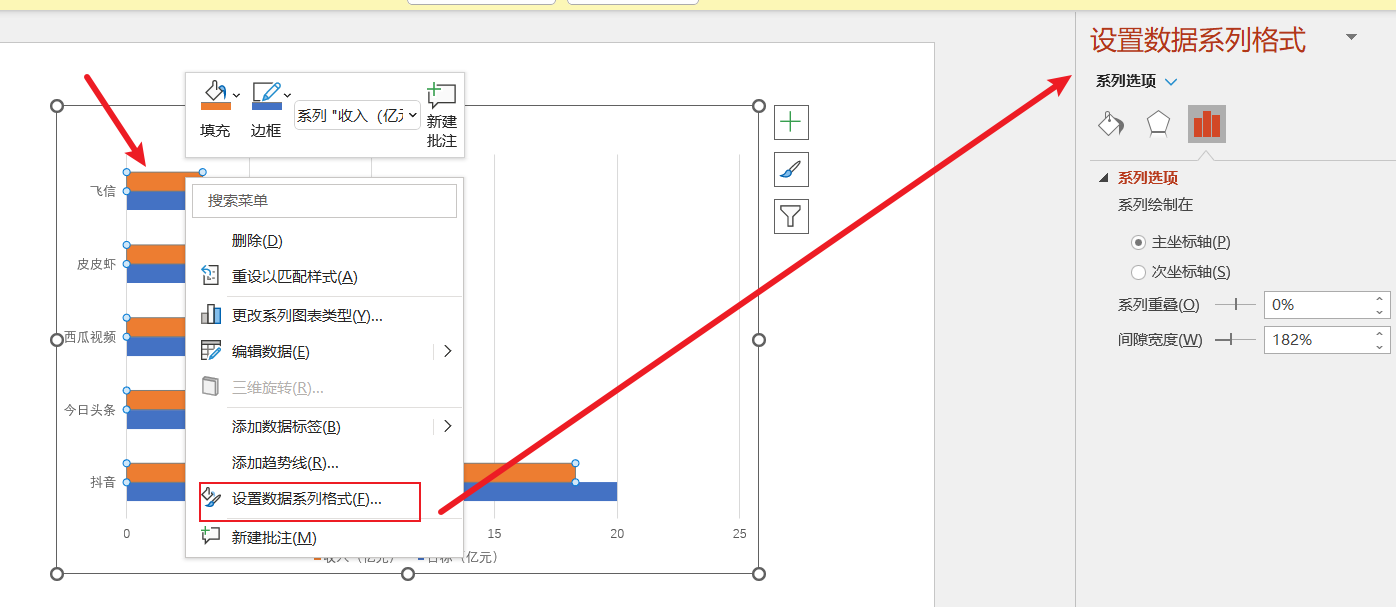

选择图表,鼠标右键,选择设置数据系列格式

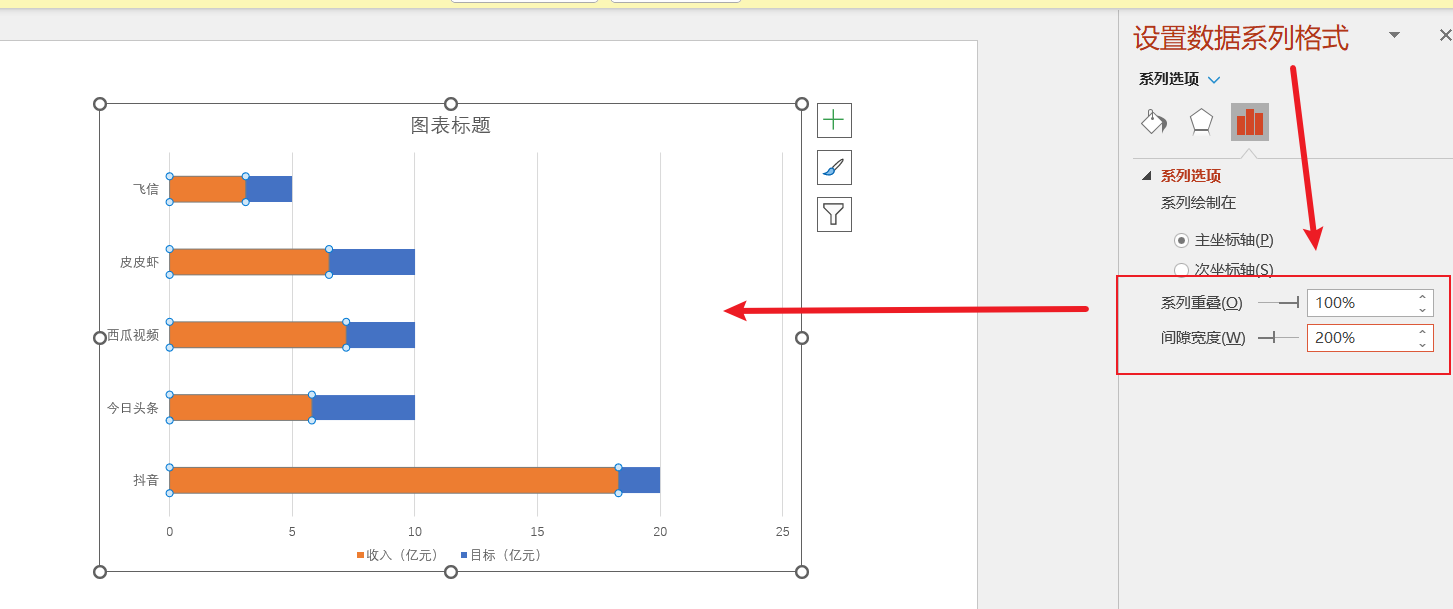

在设置数据系列格式中,将系列重叠设置为100%,间隙宽度设置为200%

第四步:填充图表形状

先将需要的APP的LOGO导入

这里先设置抖音类别为例,其他类似。

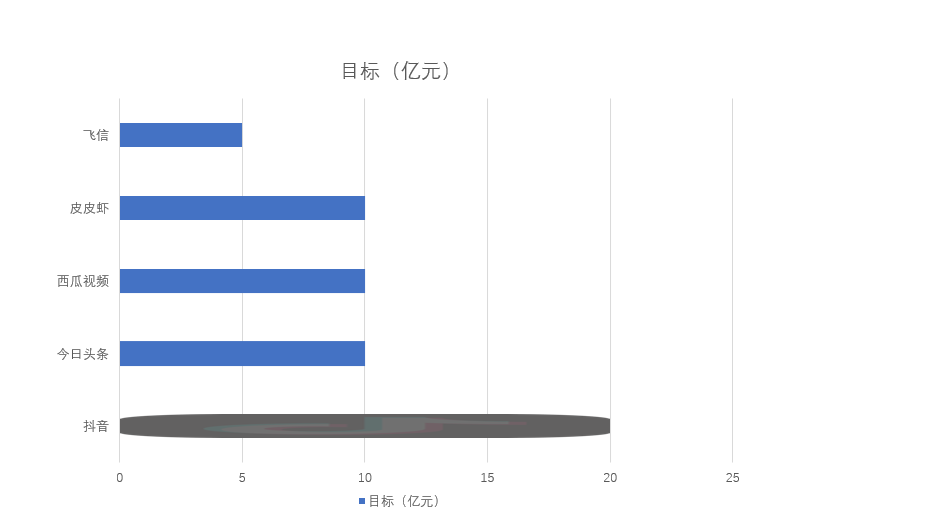

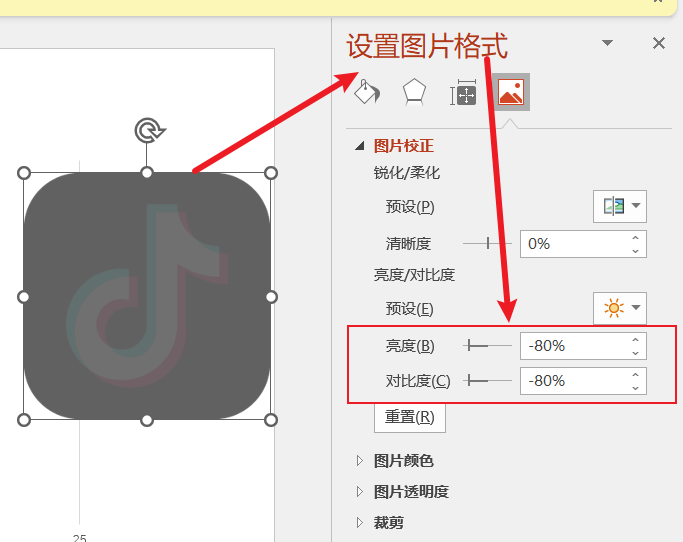

先设置目标系列,将抖音logo复制一份,在设置图片格式中,分别将亮度和对比度设置-80,调整颜色变灰,然后双击抖音柱子,粘贴(注:OFFICE版本至少要20160及以上

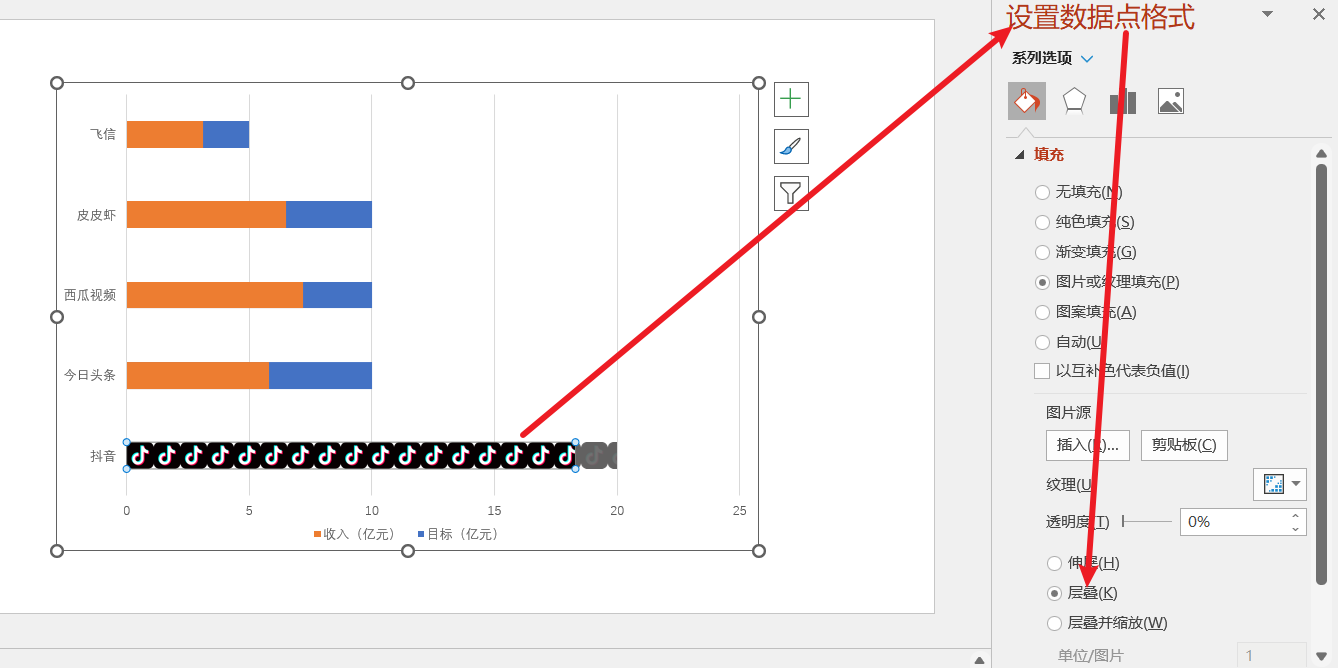

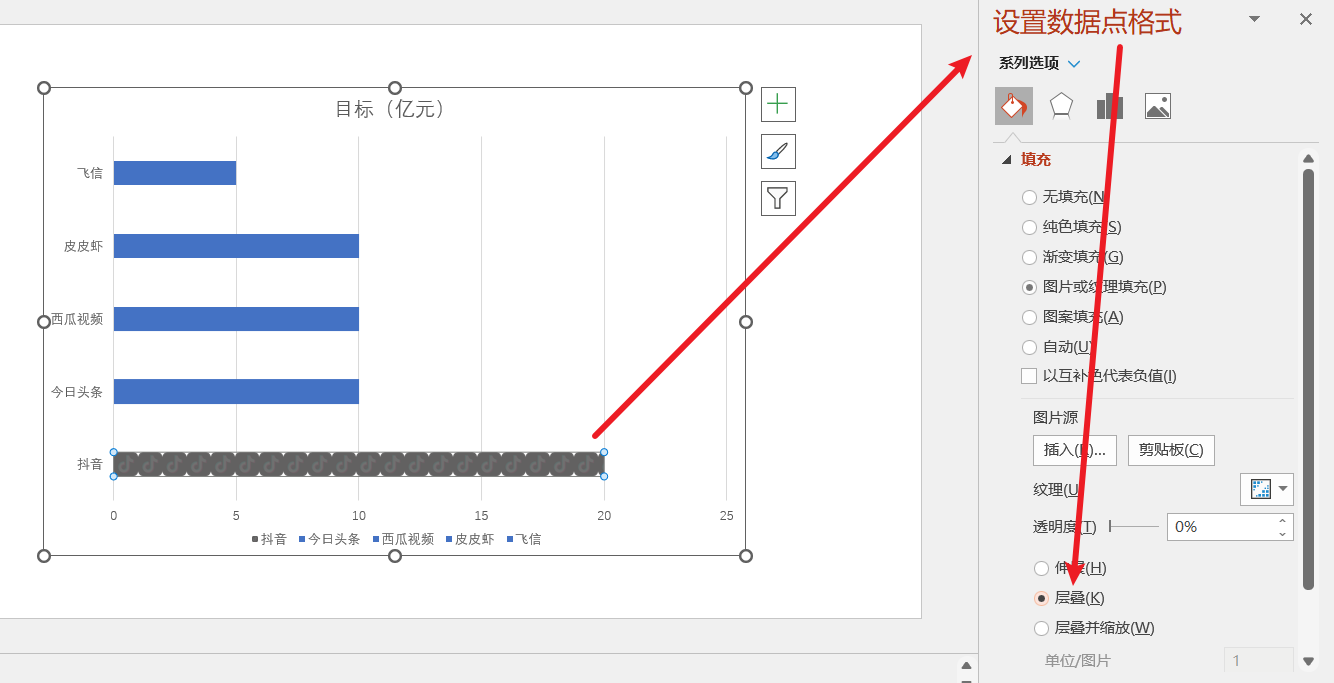

在设置数据点格式中,选择层叠

接着设置收入系列

按照同样方法设置其他类别,然后删除横竖坐标轴,设置数据标签,字体,最后如下

最后,添加标题


总结:此图表的创意就是利用的对应类别的图形填充,这样更容易贴合目标场景,没有软件做不到的事情,只有我们想不到的。

微信公众号:亮哥数据实验室
