Kubernetes 网络策略(NetworkPolicy)(十四)

Kubernetes 网络策略(NetworkPolicy)

网络策略(网络隔离策略)

网络策略 | Kubernetes

指定Pod间的网络隔离策略,默认是所有互通。

Pod 之间互通,是通过如下三个标识符的组合来辩识的:

  • 其他被允许的 Pods(例外:Pod 无法阻塞对自身的访问)
  • 被允许的名称空间
  • IP 组块(例外:与 Pod 运行所在的节点的通信总是被允许的, 无论 Pod 或节点的 IP 地址)

一、Pod隔离与非隔离

  • 默认情况下,Pod网络都是非隔离的(non-isolated),可以接受来自任何请求方的网络请求。
  • 如果一个 NetworkPolicy 的标签选择器选中了某个 Pod,则该 Pod 将变成隔离的(isolated),并将拒绝任何不被 NetworkPolicy 许可的网络连接。

二、规约

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespacedefault
spec:
  podSelector:  ## 选中指定Pod
    matchLabels:
      role: db
  policyTypes:  ## 定义上面Pod的入站出站规则
  - Ingress
  - Egress
  ingress:    ## 定义入站白名单
  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port6379
  egress:  ## 定义出站白名单
  - to:
    - ipBlock:
        cidr: 10.0.0.0/24
    ports:
    - protocol: TCP
      port5978
  • 基本信息: 同其他的 Kubernetes 对象一样,NetworkPolicy 需要 apiVersionkindmetadata 字段
  • spec:NetworkPolicy的spec字段包含了定义网络策略的主要信息:
-  **podSelector:** 同名称空间中,符合此标签选择器 `.spec.podSelector` 的 Pod 都将应用这个 `NetworkPolicy`。上面的 Example中的 podSelector 选择了 `role=db` 的 Pod。如果该字段为空,则将对名称空间中所有的 Pod 应用这个 `NetworkPolicy`
-  **policyTypes:** `.spec.policyTypes` 是一个数组类型的字段,该数组中可以包含 `Ingress`、`Egress` 中的一个,也可能两个都包含。该字段标识了此 `NetworkPolicy` 是否应用到 入方向的网络流量、出方向的网络流量、或者两者都有。如果不指定 `policyTypes` 字段,该字段默认将始终包含 `Ingress`,当 `NetworkPolicy` 中包含出方向的规则时,`Egress` 也将被添加到默认值。
-  ingress:ingress是一个数组,代表入方向的白名单规则。每一条规则都将允许与`from`和`ports`匹配的入方向的网络流量发生。例子中的`ingress`包含了一条规则,允许的入方向网络流量必须符合如下条件:
    -  Pod 的监听端口为 `6379`
    -  请求方可以是如下三种来源当中的任意一种:
        -  ipBlock 为 `172.17.0.0/16` 网段,但是不包括 `172.17.1.0/24` 网段
        -  namespaceSelector 标签选择器,匹配标签为 `project=myproject`
        -  podSelector 标签选择器,匹配标签为 `role=frontend`
-  egress:`egress`是一个数组,代表出方向的白名单规则。每一条规则都将允许与`to`和`ports`匹配的出方向的网络流量发生。例子中的`egress`允许的出方向网络流量必须符合如下条件:
    -  目标端口为 `5978`
    -  目标 ipBlock 为 `10.0.0.0/24` 网段

因此,例子中的 NetworkPolicy 对网络流量做了如下限制:

  • 隔离了 default 名称空间中带有 role=db 标签的所有 Pod 的入方向网络流量和出方向网络流量
  • Ingress规则(入方向白名单规则):
-  当请求方是如下三种来源当中的任意一种时,允许访问`default`名称空间中所有带`role=db`标签的 Pod 的6379端口:
    -  ipBlock 为 `172.17.0.0/16` 网段,但是不包括 `172.17.1.0/24` 网段
    -  namespaceSelector 标签选择器,匹配标签为 `project=myproject`
    -  podSelector 标签选择器,匹配标签为 `role=frontend`
  • Egress规则(出方向白名单规则):
-  当如下条件满足时,允许出方向的网络流量:
    -  目标端口为 `5978`
    -  目标 ipBlock 为 `10.0.0.0/24` 网段

三、to和from选择器的行为

NetworkPolicy 的 .spec.ingress.from.spec.egress.to 字段中,可以指定 4 种类型的标签选择器:

  • podSelector 选择与 NetworkPolicy 同名称空间中的 Pod 作为入方向访问控制规则的源或者出方向访问控制规则的目标
  • namespaceSelector 选择某个名称空间(其中所有的Pod)作为入方向访问控制规则的源或者出方向访问控制规则的目标
  • namespaceSelectorpodSelector 在一个 to / from 条目中同时包含 namespaceSelectorpodSelector 将选中指定名称空间中的指定 Pod。此时请特别留意 YAML 的写法,如下所示:
  ...
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          user: alice
      podSelector:
        matchLabels:
          role: client
  ...

该例子中,podSelector 前面没有 - 减号,namespaceSelector 和 podSelector 是同一个 from 元素的两个字段,将选中带 user=alice 标签的名称空间中所有带 role=client 标签的 Pod。但是,下面的这个 NetworkPolicy 含义是不一样的:

 ...
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          user: alice
    - podSelector:
        matchLabels:
          role: client
  ...

后者,podSelector 前面带 - 减号,说明 namespaceSelector 和 podSelector 是 from 数组中的两个元素,他们将选中 NetworkPolicy 同名称空间中带 role=client 标签的对象,以及带 user=alice 标签的名称空间的所有 Pod。

前者是交集关系(且),后者是并集关系(或)

  • ipBlock 可选择 IP CIDR 范围作为入方向访问控制规则的源或者出方向访问控制规则的目标。这里应该指定的是集群外部的 IP,因为集群内部 Pod 的 IP 地址是临时分配的,且不可预测。

集群的入方向和出方向网络机制通常需要重写网络报文的 source 或者 destination IP。kubernetes 并未定义应该在处理 NetworkPolicy 之前还是之后再修改 source / destination IP,因此,在不同的云供应商、使用不同的网络插件时,最终的行为都可能不一样。这意味着:

  • 对于入方向的网络流量,某些情况下,你可以基于实际的源 IP 地址过滤流入的报文;在另外一些情况下,NetworkPolicy 所处理的 "source IP" 可能是 LoadBalancer 的 IP 地址,或者其他地址
  • 对于出方向的网络流量,基于 ipBlock 的策略可能有效,也可能无效

四、场景

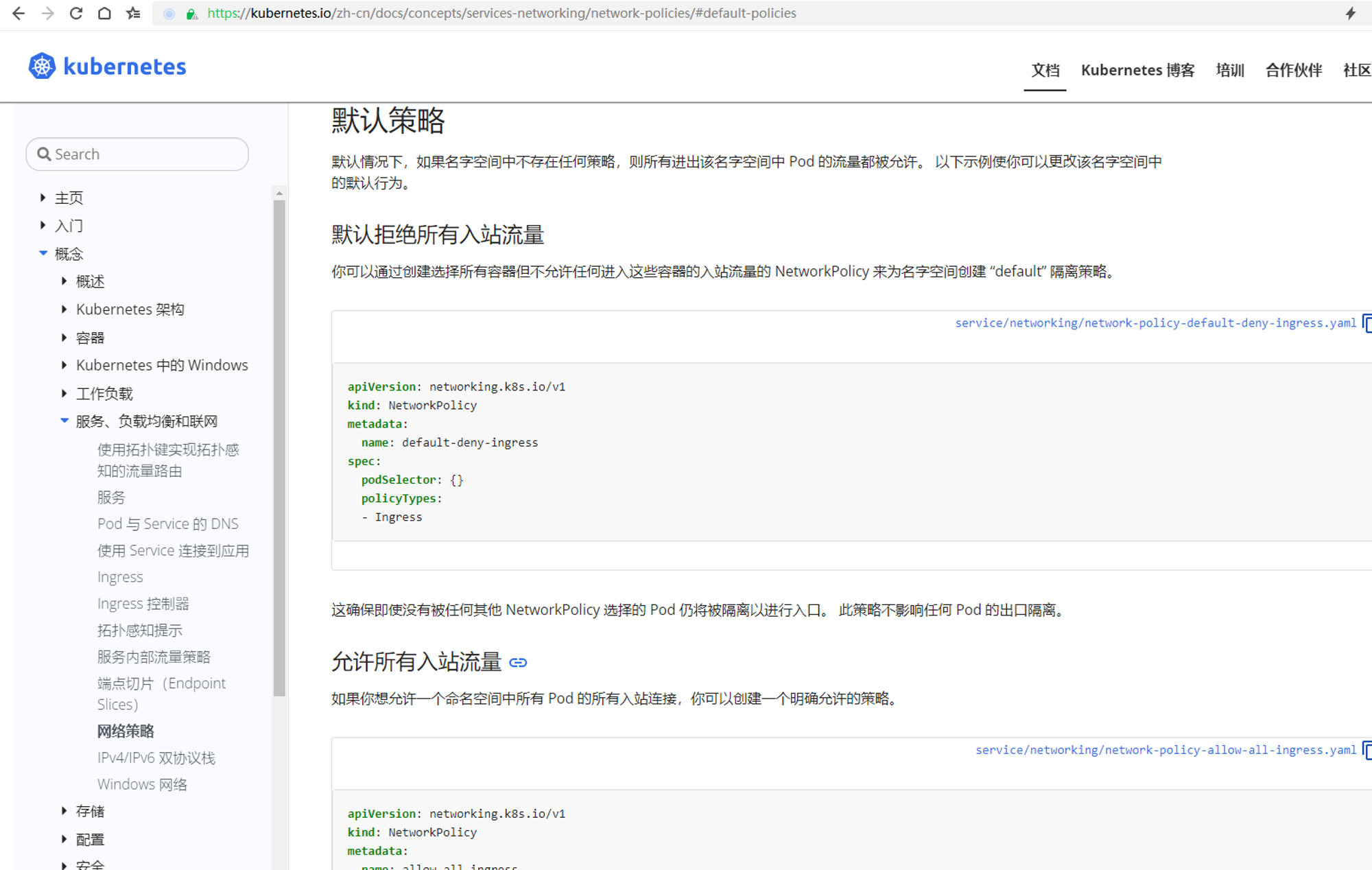

参考官网文档:

网络策略 | Kubernetes
