C-计算机网络-实验8

动态路由的配置

需求

研究网络要求。此网络的编址方案应满足以下要求:

  1. ISP LAN 使用 209.165.202.128/27 网络
  2. ISP 路由器和 HQ 路由器之间的链路使用 209.165.200.224/30 网络。
  3. 192.168.1.0/24 网络必须划分子网以便用于 HQ LAN 和 HQ 与 BRANCH 路由器之间的链路。 HQ LAN 需要 50 个主机 IP 地址。
  4. BRANCH LAN 使用 10.10.2.0/23 网络

解决流程

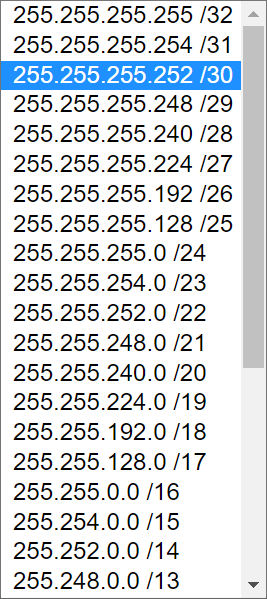

  1. 划分子网
  • 子网 0 地址:192.168.1.0/25
  • 子网 0 主机地址范围:192.168.1.1/25-192.168.1.126/25
  • 子网 1 地址:192.168.1.128/25
  • 子网 1 主机地址范围:192.168.1.129/25-192.168.1.254/25
  • 将 192.168.1.0 网络中编号最小的子网分配给 HQ 和 BRANCH 路由器之间的 WAN 链路。
  • 将 192.168.1.0 网络的第二个子网分配给连接到 HQ 路由器的 LAN

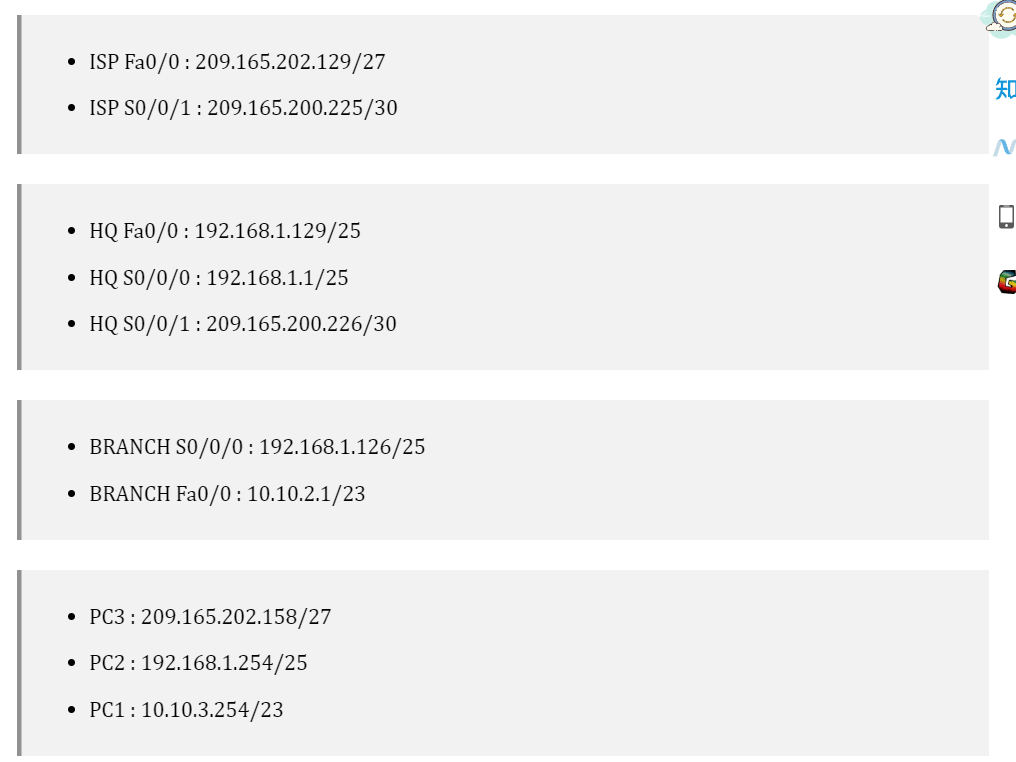

  1. 端口分配
  • ISP Fa0/0 : 209.165.202.129/27
  • ISP S0/0/1 : 209.165.200.225/30
  • HQ Fa0/0 : 192.168.1.129/25
  • HQ S0/0/0 : 192.168.1.1/25
  • HQ S0/0/1 : 209.165.200.226/30
  • BRANCH S0/0/0 : 192.168.1.126/25
  • BRANCH Fa0/0 : 10.10.2.1/23

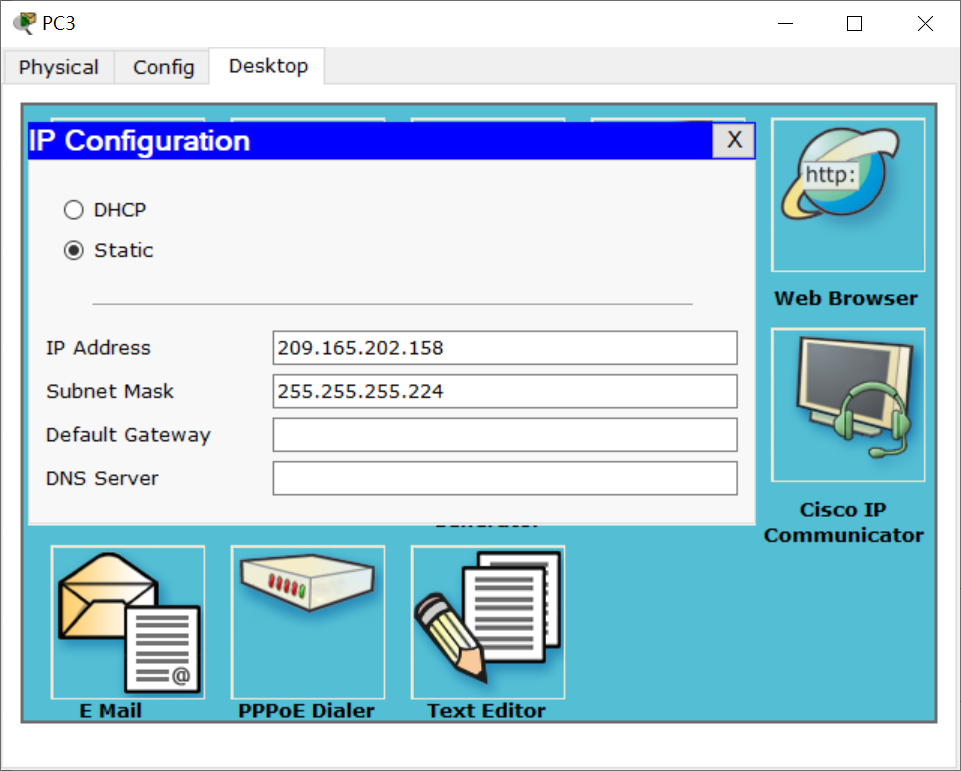

  • PC3 : 209.165.202.158/27
  • PC2 : 192.168.1.254/25
  • PC1 : 10.10.3.254/23

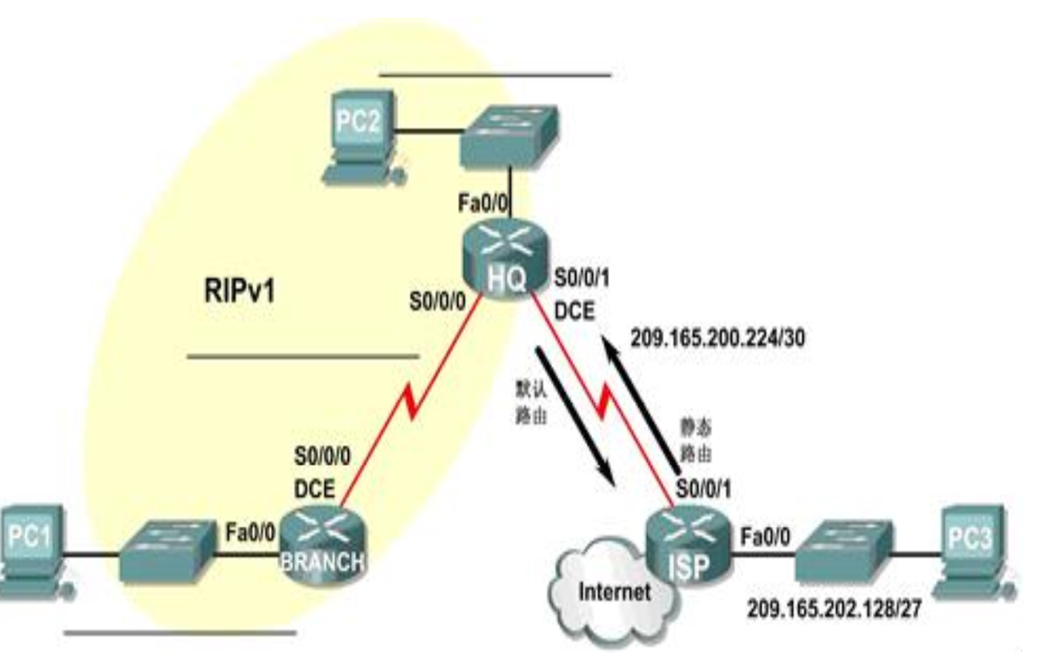

  1. 构建一个类似拓扑图所示的网络

  2. 执行基本路由器配置

根据以下说明对 BRANCH、 HQ 和 ISP 路由器进行基本配置:(时钟频率 64000)

enable
configure terminal
hostname hjw_HQ
interface serial 0/0/0
clock rate 64000
no shutdown

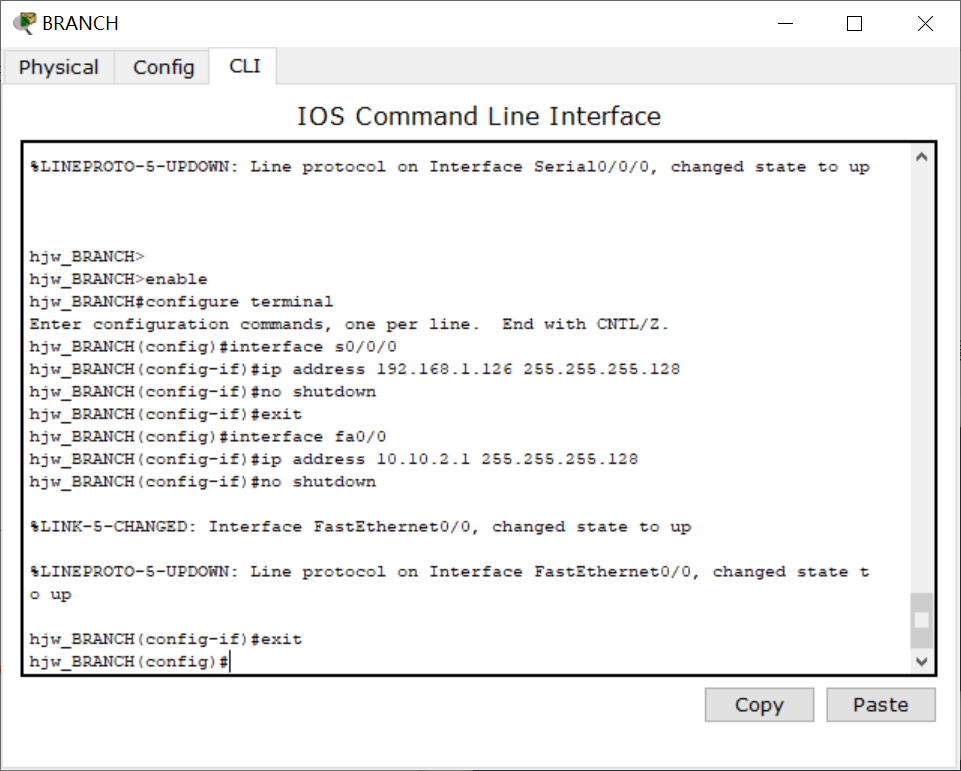

  1. 配置并激活串行地址和以太网地址
interface f0/0
ip address xxx xxx
interface serial 0/0/0
ip adress xxx xxx
  1. 检测测试的 ping

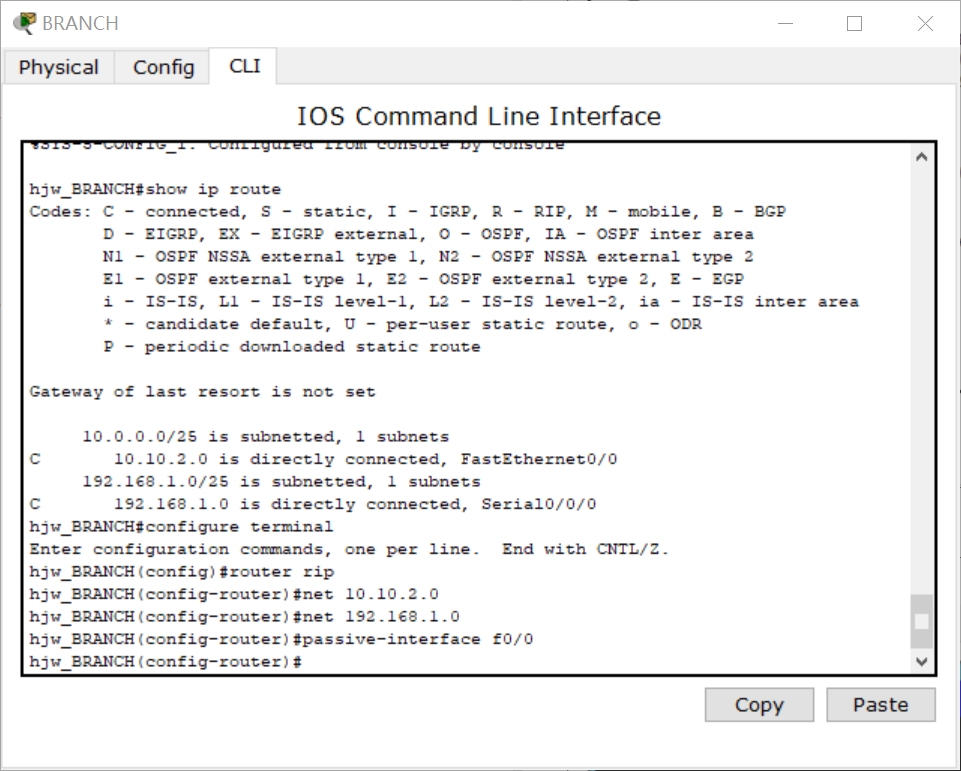

  1. 在 BRANCH 路由器上配置 RIP 路由
route rip
net xxx
passive-interface f0/0

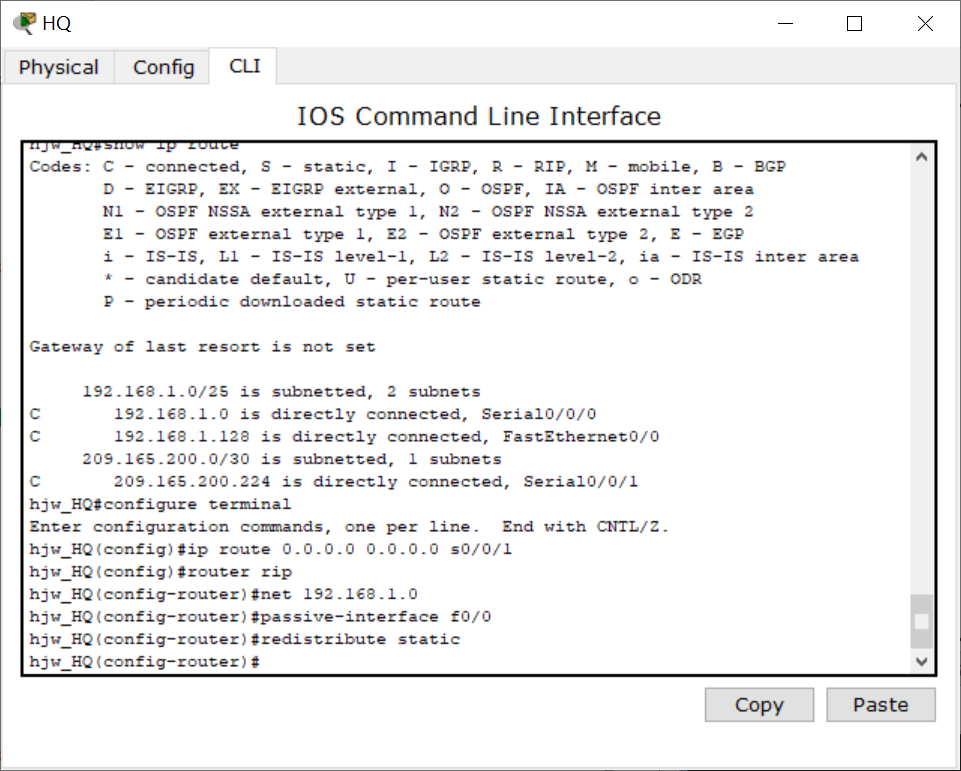

  1. 在 HQ 路由器上配置 RIP 和静态路由

ip route 0.0.0.0 0.0.0.0 s0/0/1

  1. 在 ISP 路由器上配置静态路由
ISP(config)#ip route 10.10.2.0 255.255.254.0 s0/0/1
ISP(config)#ip route 192.168.1.128 255.255.255.128 s0/0/1

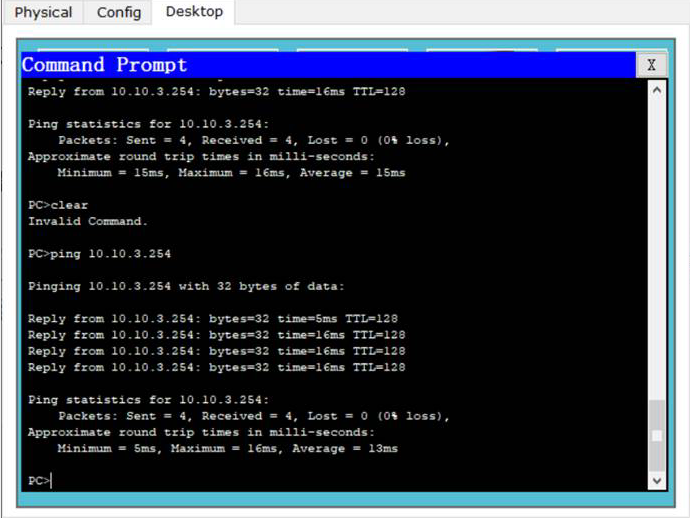

  1. 检验配置

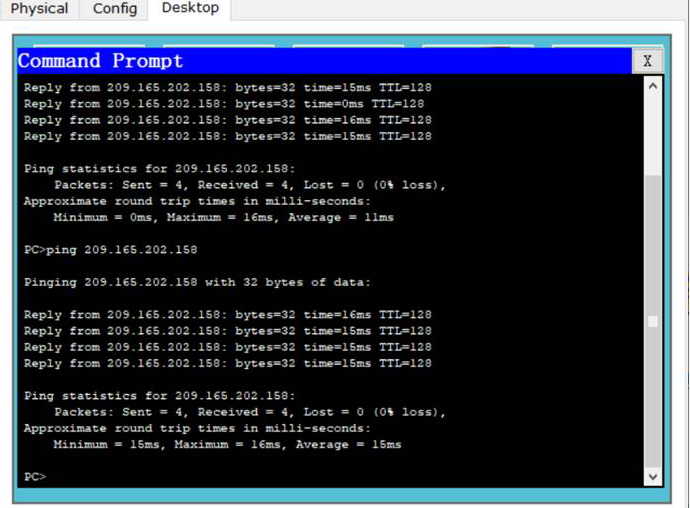

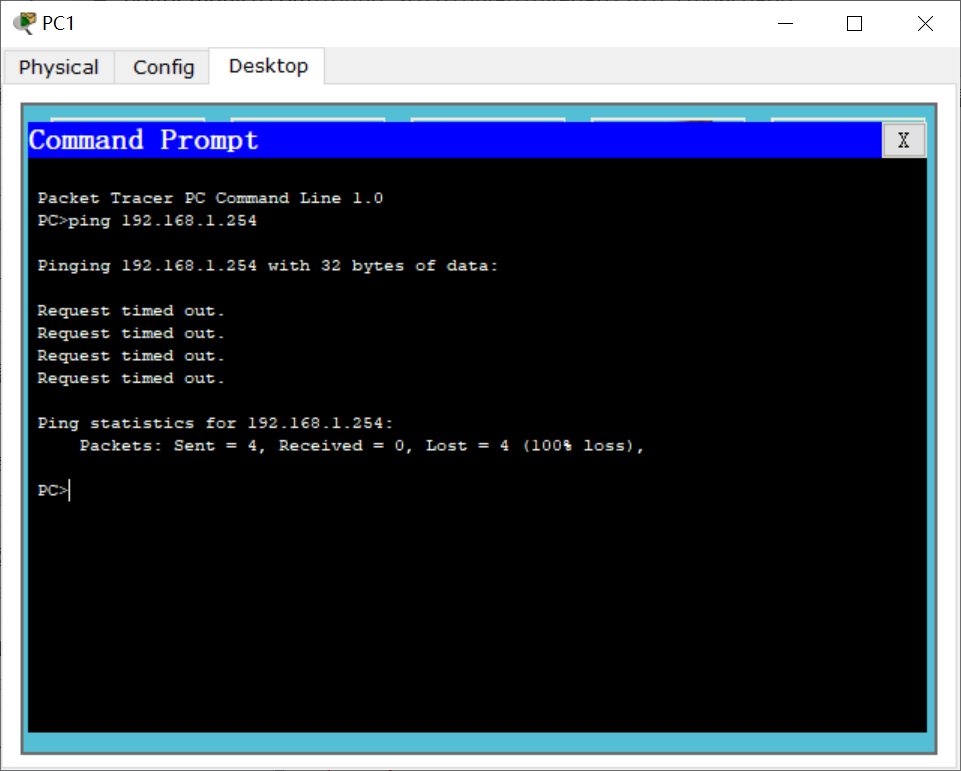

在 PC2 上是否能 ping 通 PC1? 能

在 PC2 上是否能 ping 通 PC3? 能

在 PC1 上是否能 ping 通 PC3? 能
