「Python与地震工程」滤波

原理

利用 scipy.signal.filtfilt() 函数实现滤波。
滤波前需要构建滤波器。目前使用 Butterworth 滤波器，用 scipy.signal.butter() 构建。
滤波器截至频率需要输入相对频率（相对于奈奎斯特频率）。

程序代码

import numpy as np
from numpy.fft import fft, fftfreq
import matplotlib.pyplot as plt
from scipy import signal

plt.style.use("ggplot")
plt.rcParams['font.sans-serif'] = ['Microsoft Yahei']
plt.rcParams['axes.unicode_minus'] = False

next2pow = lambda x: \
    int(round(2**np.ceil(np.log(x)/np.log(2.))))

def filter_wave(x, dt, fl=0.1, fh=1, btype="lowpass", order=4):
    '''
    滤波\\
    参数含义：
    x: 信号序列
    dt: 信号的采样时间间隔
    fl: 滤波截止频率（低频）
    fh: 滤波截止频率（高频）
    btype: 滤波器类型
        "lowpass": 低通（保留低于fh的频率成分）
        "highpass": 高通（保留高于fl的频率成分）

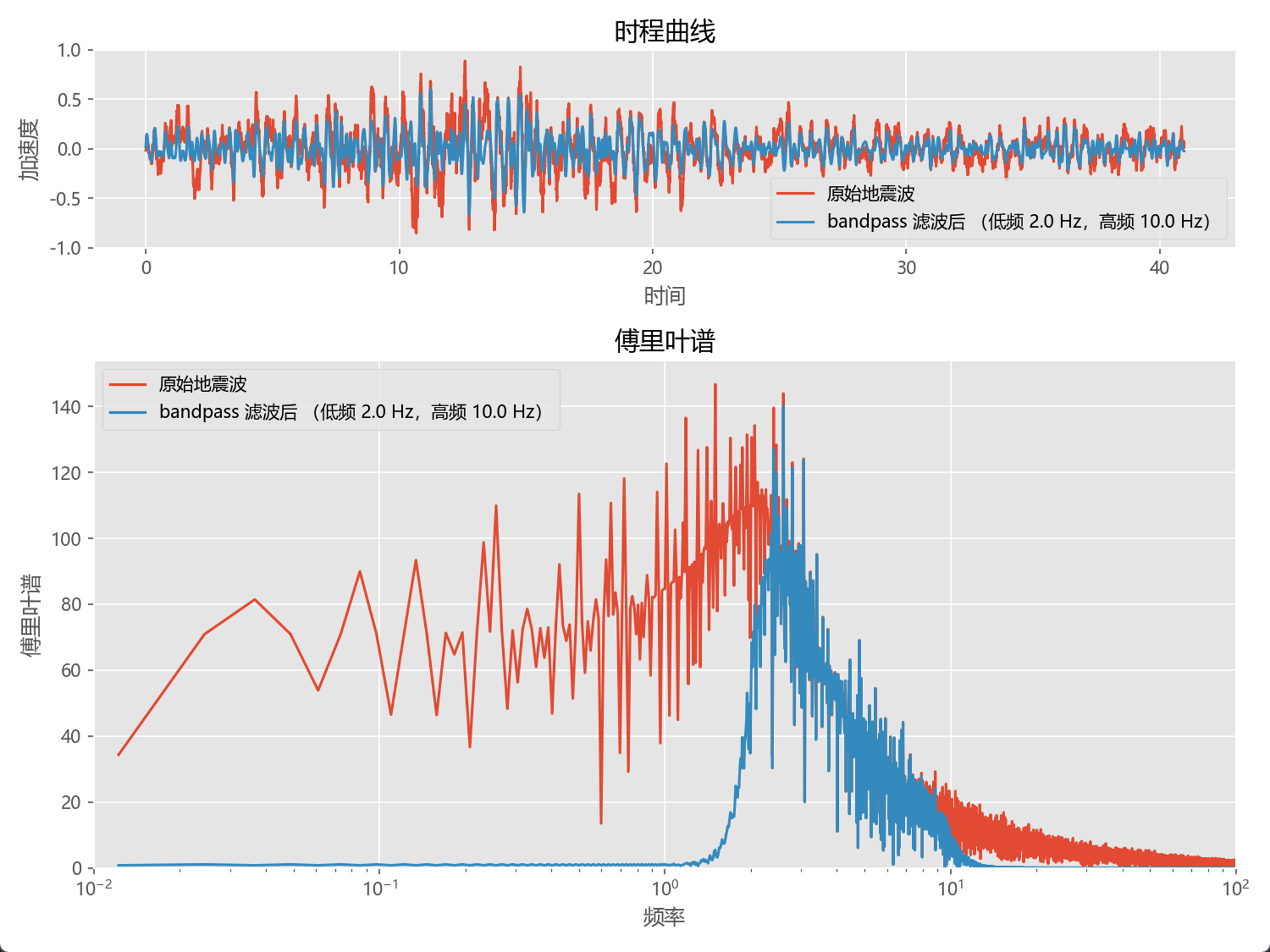

        "bandpass": 带通（保留fl~fh之间的频率成分）
        "bandstop": 带阻（过滤fl~fh之间的频率成分）
    '''
    fn = 1.0/dt/2.0  # 奈奎斯特频率

    if btype=="lowpass":
        Wn = fh/fn
    elif btype=="highpass":
        Wn = fl/fn
    elif btype=="bandpass" or btype=="bandstop":
        Wn = (fl/fn, fh/fn)

    b, a = signal.butter(order, Wn, btype)
    y = signal.filtfilt(b, a, x)

    return y

if __name__ == '__main__':

    acc0 = np.loadtxt("EQ-S-3.txt") # 读取地震波
    dt = 0.005 # 时间间隔
    n = len(acc0)
    t = np.linspace(0.0,dt*(n-1),n)

    # 滤波

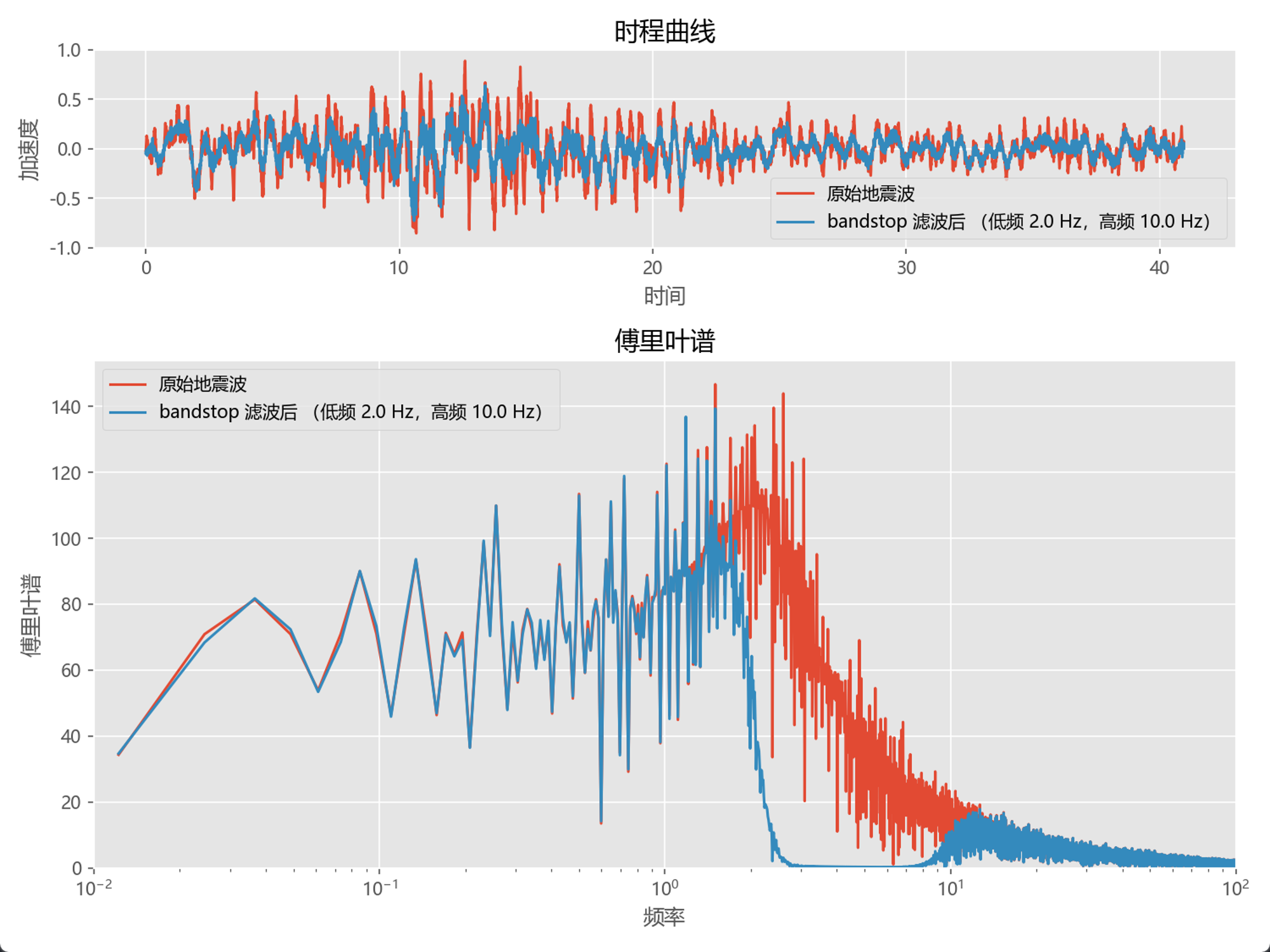

    btype = "bandstop" # 滤波类型："lowpass", "highpass", "bandpass", "bandstop"
    fl = 2
    fh = 10
    acc = filter_wave(acc0, dt, fl=fl, fh=fh, btype=btype)

    # 绘制时程曲线
    plt.figure(btype+r" 滤波",(10,7.5))
    plt.subplot(3,3,(1,3))
    plt.title("时程曲线")
    plt.plot(t,acc0,label=r"原始地震波")
    plt.plot(t,acc,label=btype+r" 滤波后 "+"（低频 %.1f Hz，高频 %.1f Hz）"%(fl, fh))
    plt.xlabel("时间")
    plt.ylabel("加速度")
    plt.ylim((-1,1))
    plt.grid(True)
    plt.legend()

    # 傅里叶变换
    n = len(acc0)
    Nfft = next2pow(n)*2
    af0 = abs(fft(acc0, Nfft))
    af = abs(fft(acc, Nfft))
    f = fftfreq(Nfft, d=dt)

    # 绘制傅里叶谱
    plt.subplot(3,3,(4,9))
    plt.title("傅里叶谱")
    plt.plot(f[1:Nfft//2], af0[1:Nfft//2], label="原始地震波")
    plt.plot(f[1:Nfft//2], af[1:Nfft//2], label=btype+r" 滤波后 "+"（低频 %.1f Hz，高频 %.1f Hz）"%(fl, fh))
    plt.xlim((1e-2,1.0/dt/2.0))
    plt.ylim(bottom=0)
    plt.xscale('log')
    plt.grid(True)
    plt.legend()
    plt.xlabel("频率")
    plt.ylabel("傅里叶谱")

    plt.tight_layout()
    plt.show()
