Fluent Meshing教程

Fluent Meshing教程

只有熟悉使用全部的流程,才能逐渐深化认识。

流程简述

  • 建立modelName.x_t格式的几何文件,格式可以选其他
  • 导入SCDM中抽取流体域、建立边界
  • 打开Fluent Meshing界面,并做参数调整
  • 导入几何文件
  • 增加局部尺寸,并设定相关参数
  • 确定全局尺寸
  • 创建面网格,三角形面
  • 描述几何,确定几何属于纯流体、还是流固均有等状态
  • 更新边界名称,按照实际情况决定
  • 更新计算域
  • 增加边界层,并设定相关参数
  • 创建体网格,并设定相关参数
  • 预览网格网格信息

过程描述

第1步:导入几何文件 导入几何文件

第2步:在管道流通区域抽取流体域 准备抽取流体域 抽取流体域

第3步:更改名称,方便在Fluent Meshing中找到对应值 更改名称

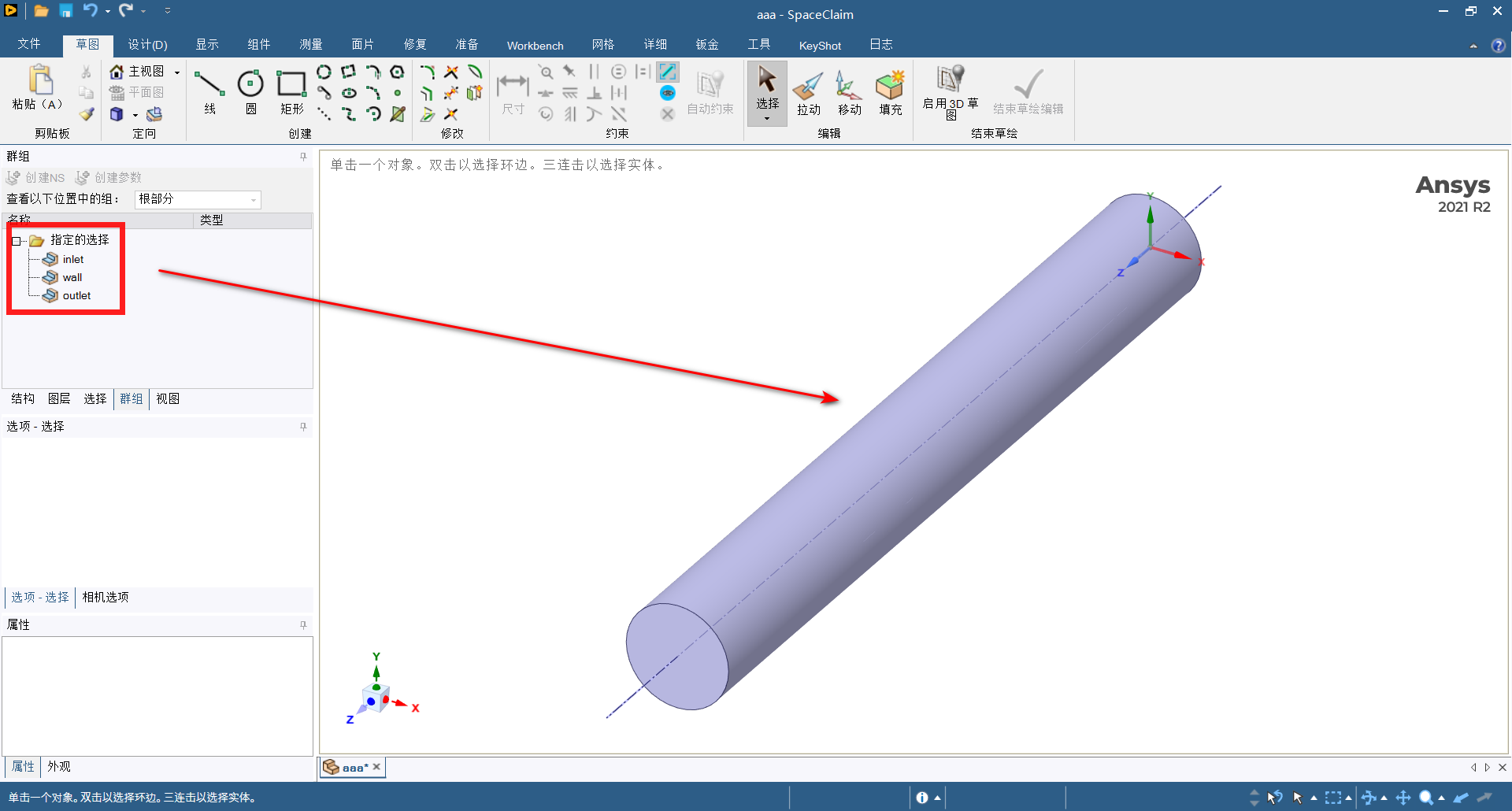

第4步:建立边界名称,最好以边界导向词开头 建立边界名

第5步:保存modelName.scdoc格式的文件

第6步:打开Fluent Meshing界面,并修改相关参数 Fluent Meshing界面

第7步:导入modelName.scdoc文件 modelName.scdoc

第8步:增加局部尺寸,最好按照不同面独自增加 增加局部尺寸

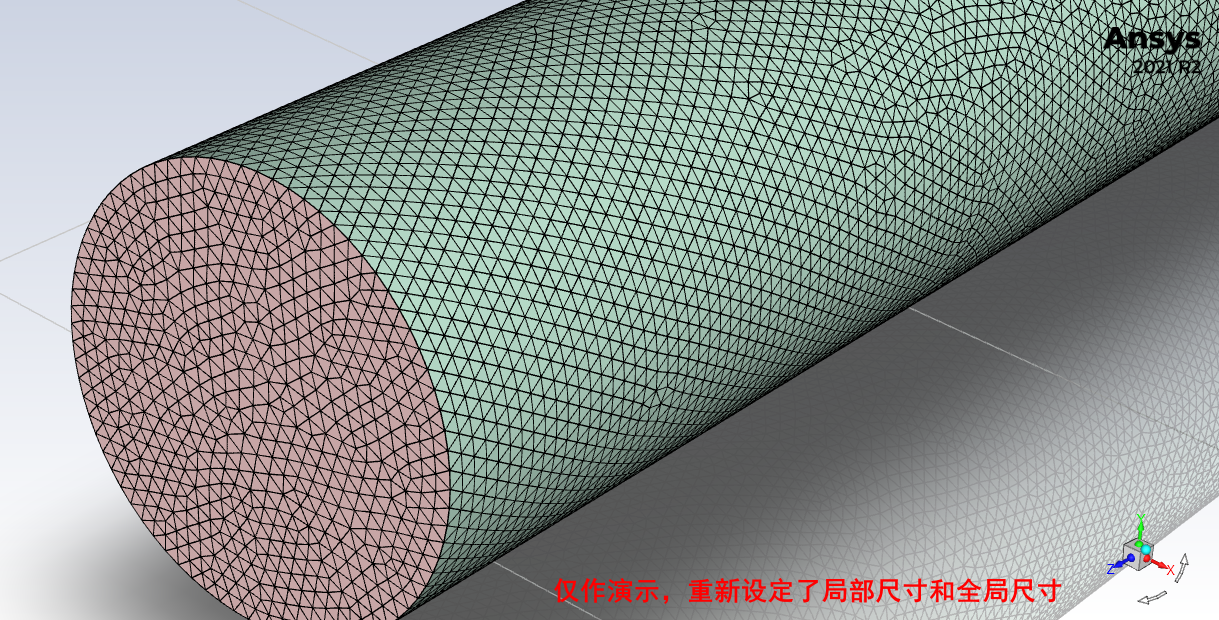

第9步:创建面网格,并修改相关参数 创建面网格

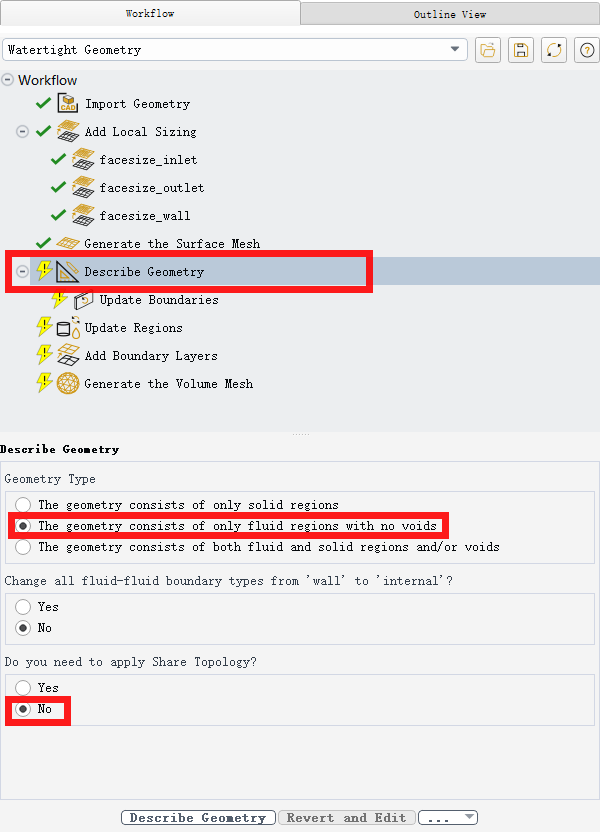

第10步:描述几何,主要确定是流体域、固体域还是流固域都有 描述几何

第11步:更新边界名称,即便错了也可以在Fluent中再修改 更新边界名称

第12步:更新流体域,没用的更新为dead 更新流体域

第13步:增加边界层,并修改参数 增加边界层

第14步:创建体网格,并修改参数 创建体网格

第15步:预览网格信息,正交质量和网格数量 预览网格信息

第16步:保存网格文件:File-Write-Mesh

欢迎讨论和纠错
