优化科研数据图

优化科研数据图系列

让SCI作图变得更简单、更规范和更好看。

  • http://dx.doi.org/10.1080/13647830.2016.1218054

这幅图的技巧虽然不多,但都很实用。

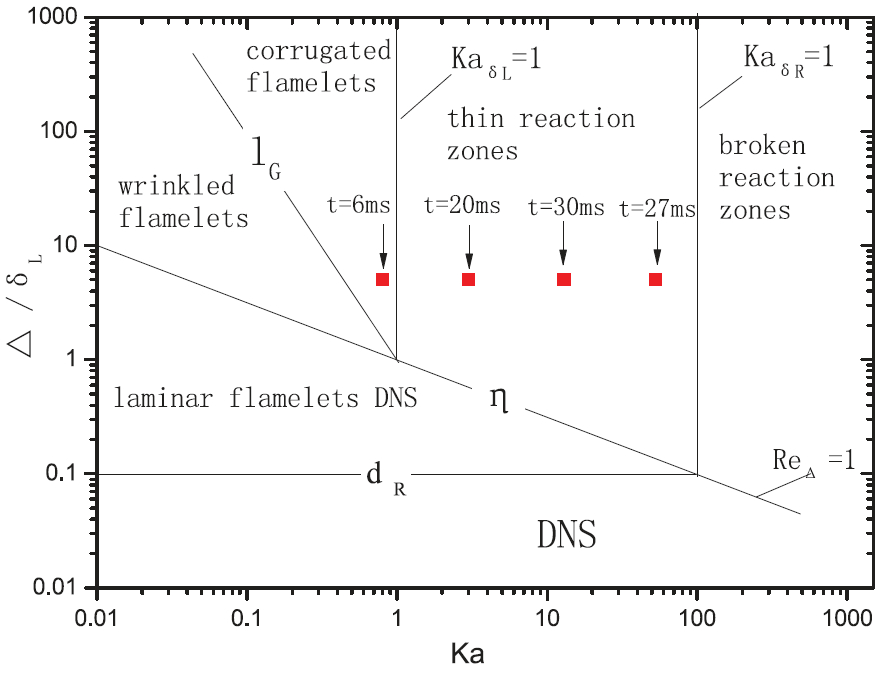

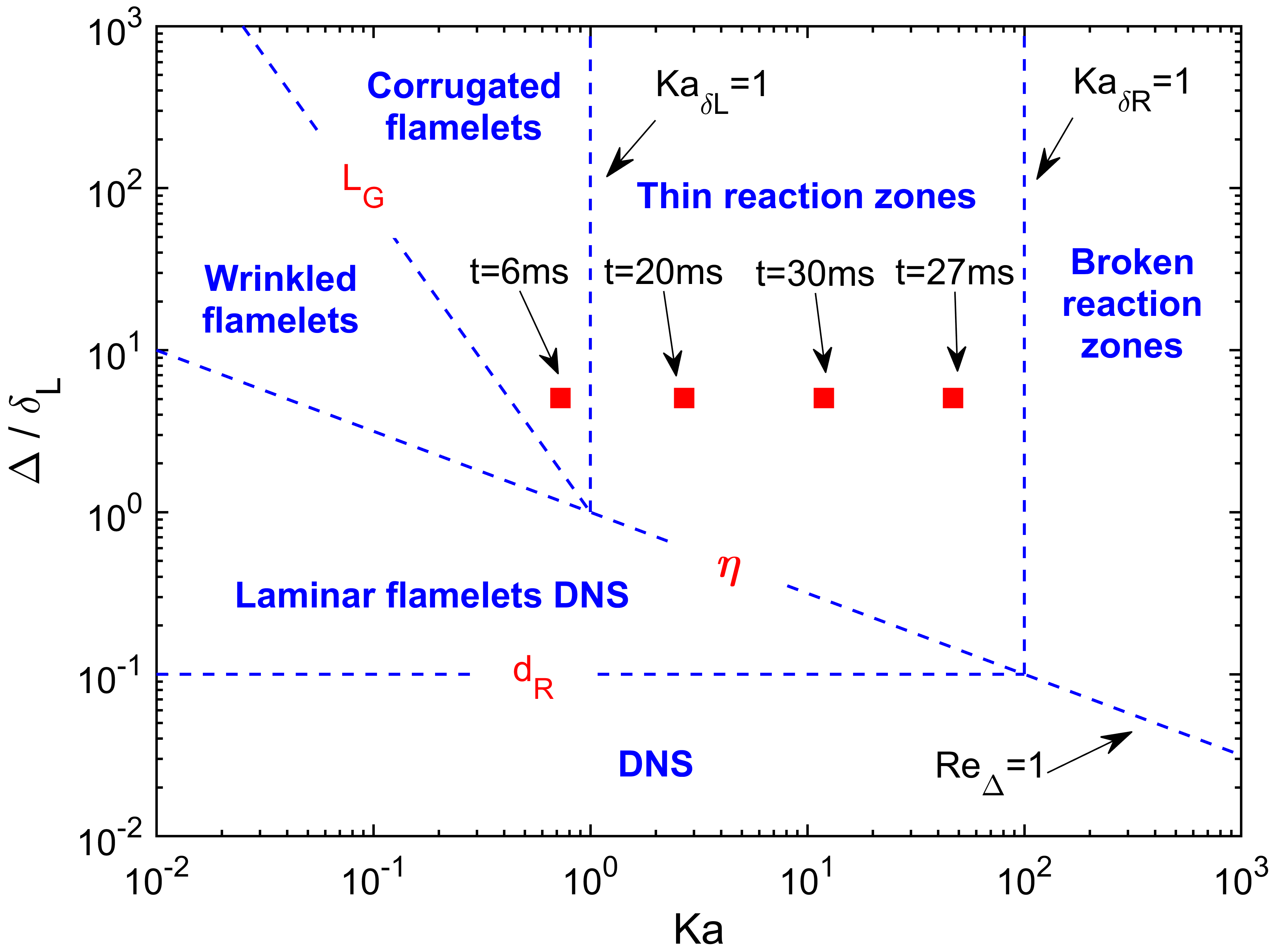

1 结果展示和对比

2 源码文件


% ----------PART ONE----------%

% 读入文件的路径
path_Ka = fullfile("D:\Sci_Graph\0101""data.xlsx");

% 加载压力数据
Ka = readtable(path_Ka, "Range""A1:B10000""Sheet""data""ReadVariableNames"false);

% 调取Ka
KaX = Ka(:, 1).Var1;
loc = isnan(KaX);
KaX(loc) = [];
kaY = Ka(:, 2).Var2;
loc = isnan(kaY);
kaY(loc) = [];

% ----------PART TWO----------%

%---绘图---
frame_tiledlayout(11"compact""tight");

nexttile

x = 10^-2 : 100 : 10^3;
y = 10^-2 : 100 :  10^3;
p = loglog(x, y);
p.LineStyle = "none";

hold on

% Ka
p_Ka = loglog(KaX, kaY);
p_Ka.LineStyle = "none";
p_Ka.Color = "r";
p_Ka.Marker = "s";
p_Ka.MarkerSize = 8;
p_Ka.MarkerEdgeColor = "r";
p_Ka.MarkerFaceColor = "r";

% 设置轴、图例等样式
ax = gca;
ax.FontName = "Arial";
ax.FontSize = 12;
ax.Box = "on";
ax.XColor = "k";
ax.YColor = "k";
ax.LineWidth = 0.8;

ax.XMinorTick = "on";
ax.YMinorTick = "on";

% ----------PART THREE----------%

% 辅助线
line([0.01100], [0.10.1], 'Linestyle''--''Color''b''linewidth'1);
line([0.011000], [100.031624], 'Linestyle''--''Color''b''linewidth'1);
line([0.0251], [10001], 'Linestyle''--''Color''b''linewidth'1);
line([11], [11000], 'Linestyle''--''Color''b''linewidth'1);
line([100100], [0.11000], 'Linestyle''--''Color''b''linewidth'1);

% 标注
at_01 = annotation('textarrow',[0.409222222222222 0.439460317460317],...
    [0.694523809523809 0.60757671957672], ...
    'String', {'t=6ms'}, ...
    'HeadWidth'8,...
    'HeadLength'8,...
    'FontSize'12,...
    'FontName','Arial');

at_02 = annotation('textarrow',[0.522615079365089 0.532440476190486],...
    [0.694259259259267 0.605264550264558], ...
    'String',{'t=20ms'}, ...
    'HeadWidth'8,...
    'HeadLength'8,...
    'FontSize'12, ...
    'FontName','Arial');

at_03 = annotation('textarrow',[0.642055555555559 0.650119047619051],...
    [0.692243386243392 0.60892063492064], ...
    'String', {'t=30ms'}, ...
    'HeadWidth'8,...
    'HeadLength'8,...
    'FontSize'12,...
    'FontName','Arial');

at_04 = annotation('textarrow',[0.751920634920636 0.753936507936509],...
    [0.693587301587302 0.610264550264551], ...
    'String', {'t=27ms'}, ...
    'HeadWidth'8,...
    'HeadLength'8,...
    'FontSize'12, ...
    'FontName','Arial');

t_01 = annotation('textbox',...
    [0.243951612903226 0.750000000000001 0.0846774207728525 0.105182795698925],...
    'VerticalAlignment''middle',...
    'String', {'L_{G}'},...
    'Margin'0,...
    'HorizontalAlignment','center',...
    'FitBoxToText''off',...
    'EdgeColor''none',...
    'BackgroundColor''w', ...
    'Interpreter''tex', ...
    'FontName''Arial', ...
    'FontSize'12, ...
    'color''r');

t_02 = annotation('textbox',...
    [0.530241935483871 0.359215052225257 0.0866935498531788 0.0981182811080769],...
    'VerticalAlignment''middle',...
    'String', {'\eta'},...
    'Margin'0,...
    'HorizontalAlignment''center',...
    'FitBoxToText''off',...
    'FontWeight''bold',...
    'FontSize'15,...
    'FontName''Arial',...
    'FitBoxToText''off',...
    'EdgeColor''none',...
    'BackgroundColor', [1 1 1], ...
    'Interpreter''tex', ...
    'color''r');

t_03 = annotation('textbox',...
    [0.373991935483871 0.240935481691873 0.0917338731548479 0.0913978516414602],...
    'VerticalAlignment','middle',...
    'String', {'d_R'},...
    'Margin'0,...
    'HorizontalAlignment','center',...
    'FontSize',12,...
    'FontName','Arial',...
    'FitBoxToText','off',...
    'EdgeColor','none',...
    'BackgroundColor',[1 1 1], ...
    'Interpreter''tex', ...
    'color''r');

t_04 = annotation('textarrow',[0.516129032258065 0.477822580645161],...
    [0.873655913978495 0.814516129032258], ...
    'String', {'Ka_{\deltaL}=1'},...
    'HeadWidth',8,...
    'FontSize',12,...
    'FontName','Arial');

t_05 = annotation('textarrow',[0.844758064516129 0.816532258064516],...
    [0.876344086021505 0.811827956989247], ...
    'String','Ka_{\deltaR}=1',...
    'HorizontalAlignment','left',...
    'HeadWidth',8,...
    'FontSize',12);

t_06 = annotation('textbox',...
    [0.809475806451613 0.625344083457867 0.164314520046595 0.107526884284071],...
    'VerticalAlignment','middle',...
    'String',{'Broken','reaction','zones'},...
    'Margin',0,...
    'HorizontalAlignment','center',...
    'FontName','Arial',...
    'FitBoxToText','off',...
    'EdgeColor','none', ...
    'FontWeight''bold', ...
    'color''b',  'FontSize',12);

t_07 = annotation('textbox',...
    [0.139112903225806 0.629376341522382 0.164314520046596 0.107526884284071],...
    'VerticalAlignment','middle',...
    'String',{'Wrinkled','flamelets'},...
    'Margin',0,...
    'HorizontalAlignment','center',...
    'FontName','Arial',...
    'FitBoxToText','off',...
    'EdgeColor','none', ...
    'FontWeight''bold', ...
    'color''b',  'FontSize',12);

t_08 = annotation('textbox',...
    [0.142137096774194 0.318892470554641 0.39616935483871 0.107526884284071],...
    'VerticalAlignment','middle',...
    'String',{'Laminar flamelets DNS'},...
    'Margin',0,...
    'HorizontalAlignment','center',...
    'FontName','Arial',...
    'FitBoxToText','off',...
    'EdgeColor','none', ...
    'FontWeight''bold', ...
    'color''b',  'FontSize',12);

t_09 = annotation('textbox',...
    [0.434475806451613 0.141473115715931 0.164314520046596 0.107526884284071],...
    'VerticalAlignment','middle',...
    'String',{'DNS'},...
    'Margin',0,...
    'HorizontalAlignment','center',...
    'FontName','Arial',...
    'FitBoxToText','off',...
    'EdgeColor','none', ...
    'FontWeight''bold', ...
    'color''b',  'FontSize',12);

t_10 = annotation('textarrow',[0.824596774193548 0.891129032258065],...
    [0.188172043010753 0.231182795698925], ...
    'String',{'Re_{\Delta}=1'},...
    'HeadWidth',8,...
    'FontSize',12,...
    'FontName','Arial');

t_11 = annotation('textbox',...
    [0.283266129032258 0.832333330769696 0.164314520046596 0.107526884284071],...
    'VerticalAlignment','middle',...
    'String',{'Corrugated','flamelets'},...
    'Margin',0,...
    'HorizontalAlignment','center',...
    'FontName','Arial',...
    'FitBoxToText','off',...
    'EdgeColor','none', ...
    'FontWeight''bold', ...
    'color''b', ...
     'FontSize',12);

t_12 = annotation('textbox',...
    [0.47892857142857 0.756619046438311 0.312857149890491 0.073333334514073],...
    'Color',[0 0 1],...
    'VerticalAlignment','middle',...
    'String',{'Thin reaction zones'},...
    'Margin',0,...
    'HorizontalAlignment','center',...
    'FontWeight','bold',...
    'FontSize',12,...
    'FitBoxToText','off',...
    'EdgeColor','none''color''b');

% 设置轴标题
xlb = xlabel("Ka");
xlb.FontName = "Arial";
xlb.FontSize = 14;

ylb = ylabel("\Delta / \delta_L");
ylb.FontName = "Arial";
ylb.FontSize = 14;

hold off

欢迎讨论和纠错。
