赋值时'1和'b1有什么区别

在sv中赋值时,'1'b1赋值会有什么区别?

给出一个简单的赋值文件,看看输出结果

module tb;
    byte i;
    byte j;

    initial begin
        i = '1;
        j = 'b1;

        $display("**************");
        $display("i --> %b", i);
        $display("j --> %b", j);
        $display("*****End*******");
    end
endmodule

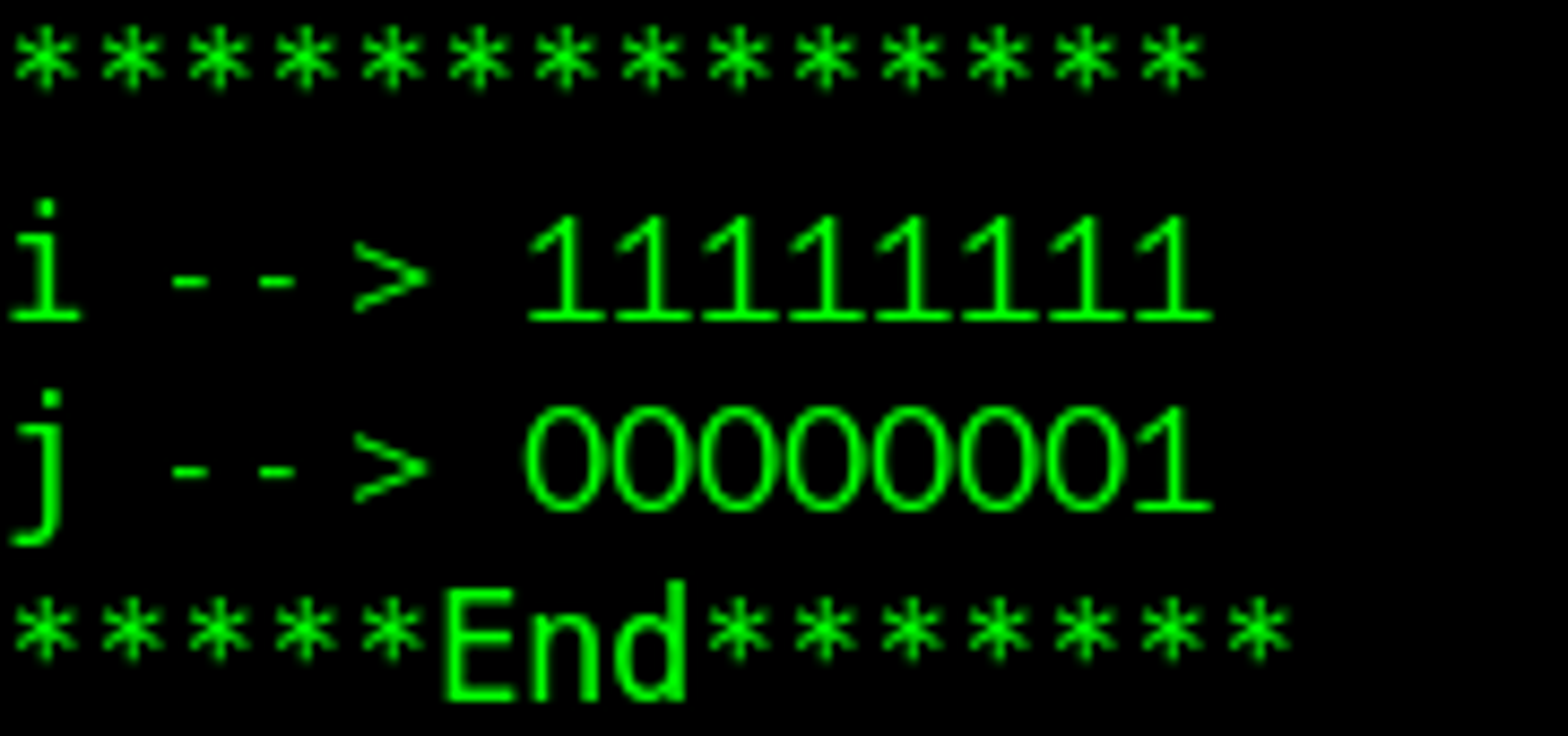

变量ij都声明为byte型(8 bit),当用'1进行赋值时,所有位均为1;当用'b1进行赋值时,只有最低位是1

这有什么好处呢

我们做个更改

module tb;
    parameter   SIZE = 8;
    bit [SIZE-1 : 0] i;
    bit [SIZE-1 : 0] j;

    initial begin
        i = '1;
        j = 'b1;

        $display("**************");
        $display("i --> %b", i);
        $display("j --> %b", j);
        $display("*****End*******");
    end
endmodule

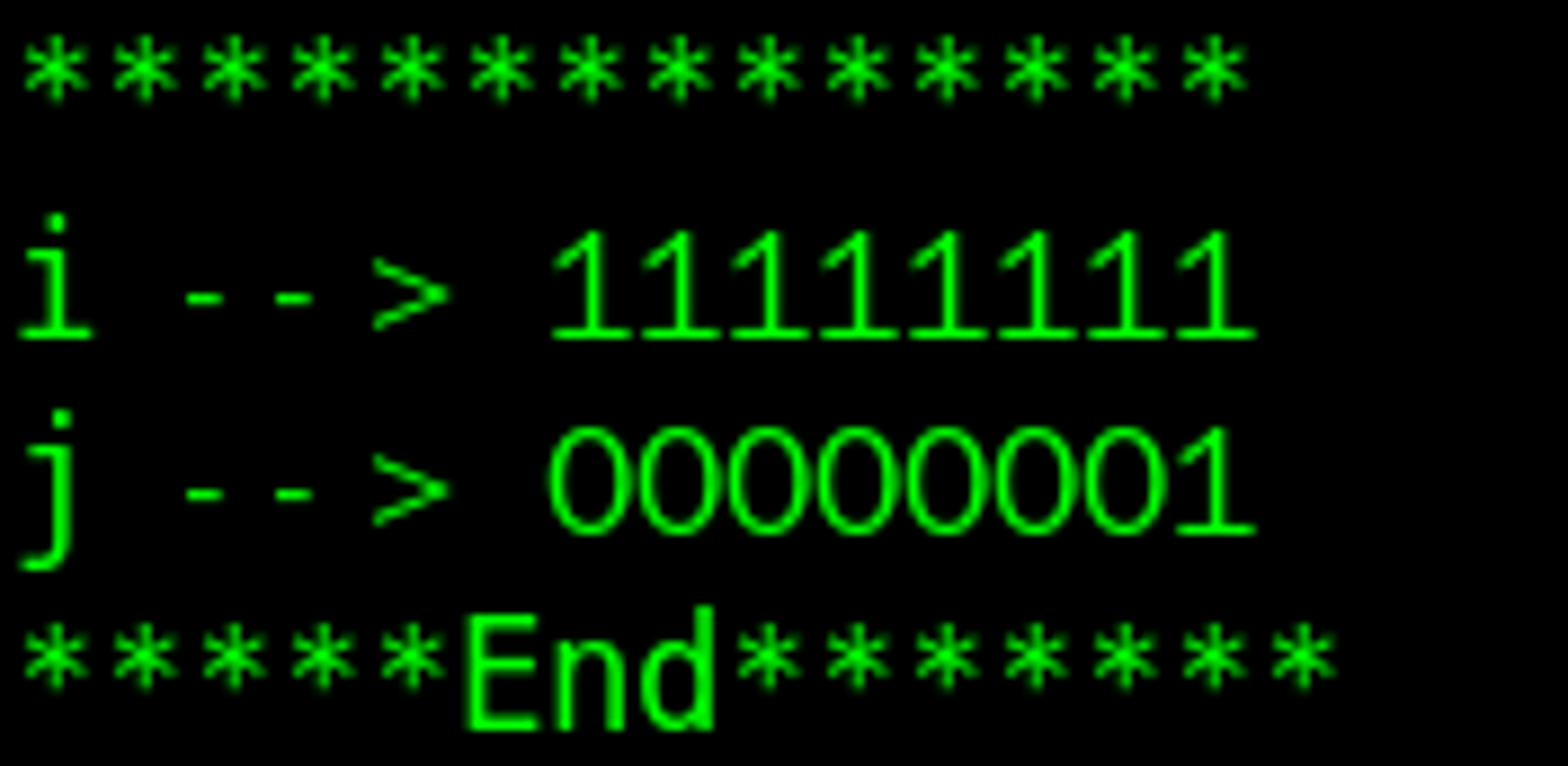

设置一个参数,此时的输出应和更改之前一致

但如果我们后续更改了参数的数值,比如我们将SIZE的值更改为16,再来看看运行结果

module tb;
    parameter   SIZE = 16;
    bit [SIZE-1 : 0] i;
    bit [SIZE-1 : 0] j;

    initial begin
        i = '1;
        j = 'b1;

        $display("**************");
        $display("i --> %b", i);
        $display("j --> %b", j);
        $display("*****End*******");
    end
endmodule

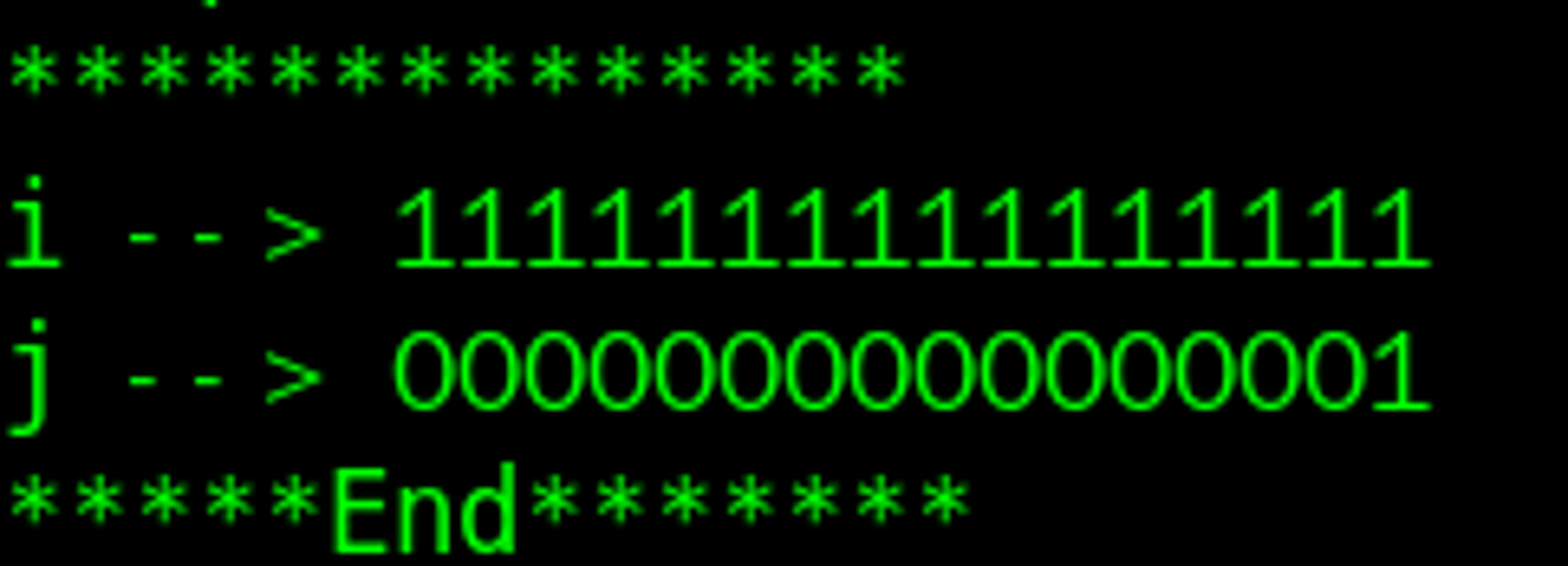

可以看到,采用'1的赋值方式,无论位宽是多少,都会将所有的位置为1

而如果我们用常见的Verilog赋值方式,当位宽为8 bit时

i = 8'hFF

当位宽改为16 bit时

i = 16'hFFFF

才能实现这个效果,更改时简化了很多步骤

回头看了看Verilog的书,发现其实Verilog也有可以实现这种效果的方法,就是利用补码

i = ~0//1的补码运算
j = -1//2的补码运算

放在这个例子中看看运行结果

module tb;
    parameter   SIZE = 16;
    bit [SIZE-1 : 0] i;
    bit [SIZE-1 : 0] j;

    initial begin
        i = ~0;
        j = -1;

        $display("**************");
        $display("i --> %b", i);
        $display("j --> %b", j);
        $display("*****End*******");
    end
endmodule

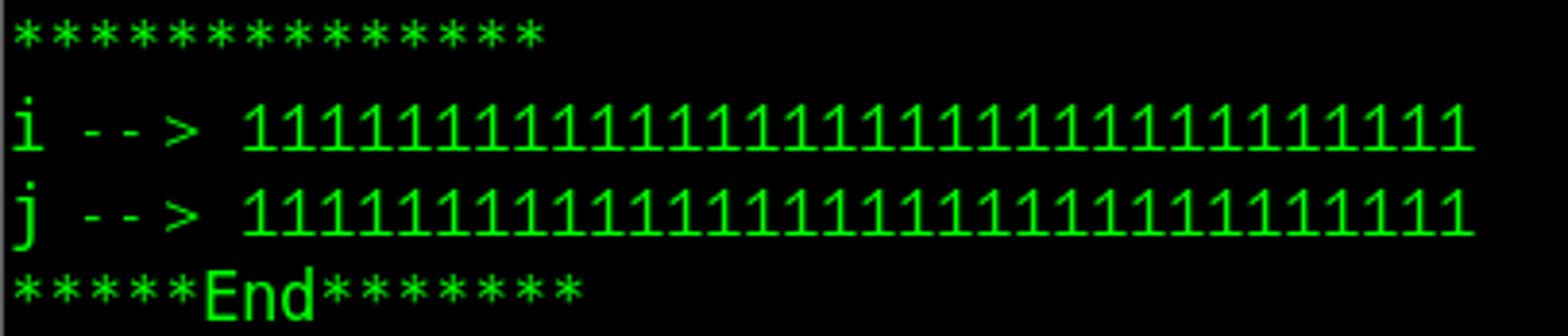

确实可以实现,再将SIZE的值更改为32

依旧可以将所有位置1
