【操作系统】文件的逻辑结构、文件目录

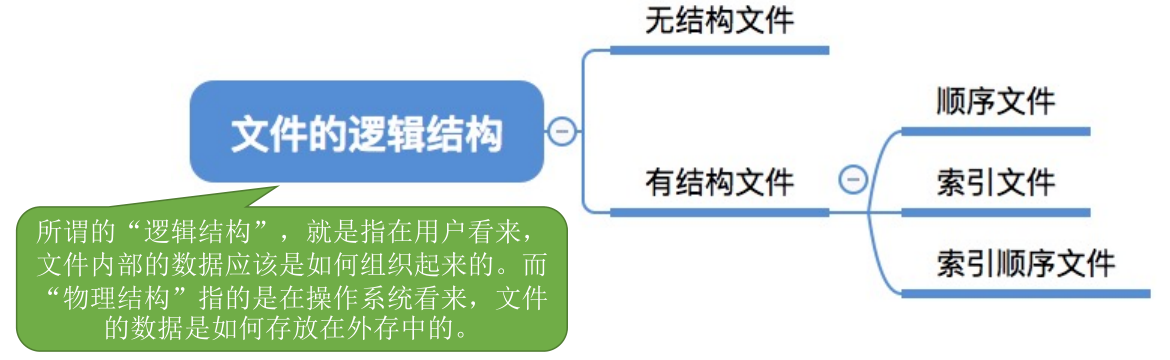

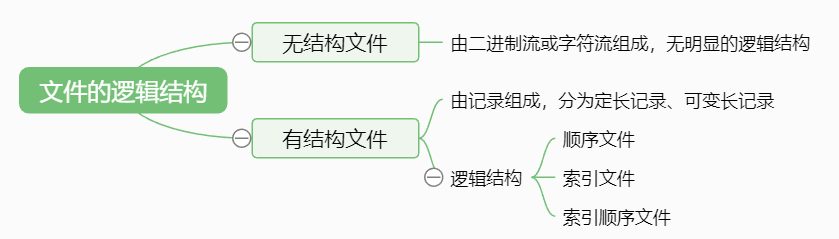

1. 文件的逻辑结构

1. 无结构文件

按文件是否有结构分类，可以分为无结构文件、有结构文件两种。

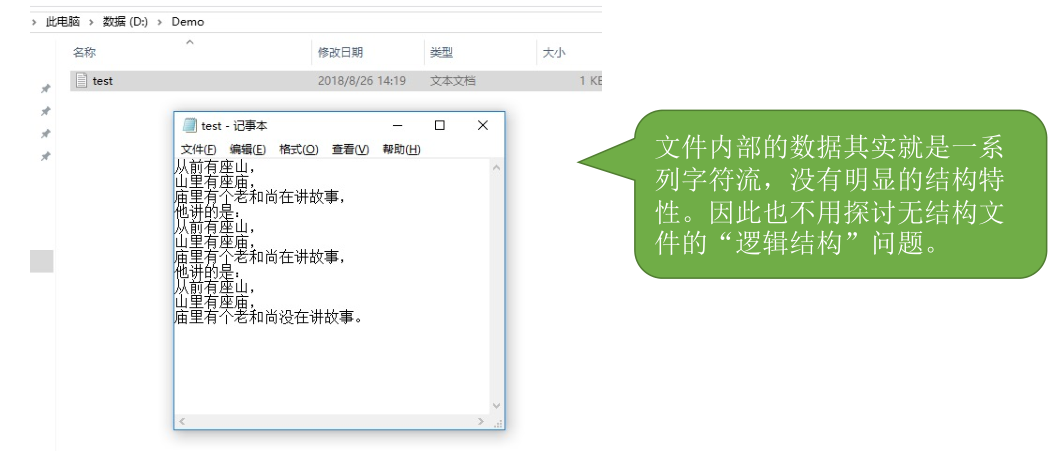

无结构文件:文件内部的数据就是一系列二进制流或字符流组成。又称“流式文件”。如:Windows操作系统中的.txt 文件。

2. 有结构文件

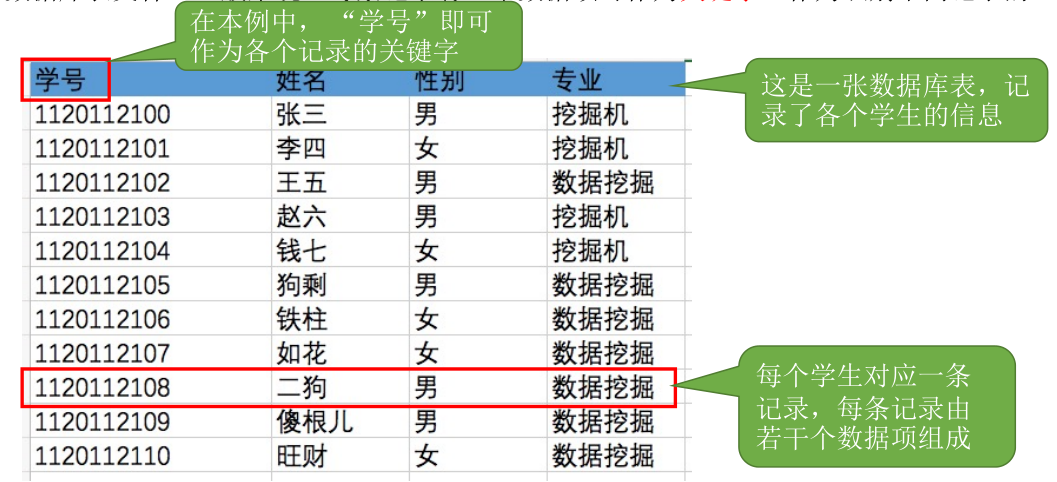

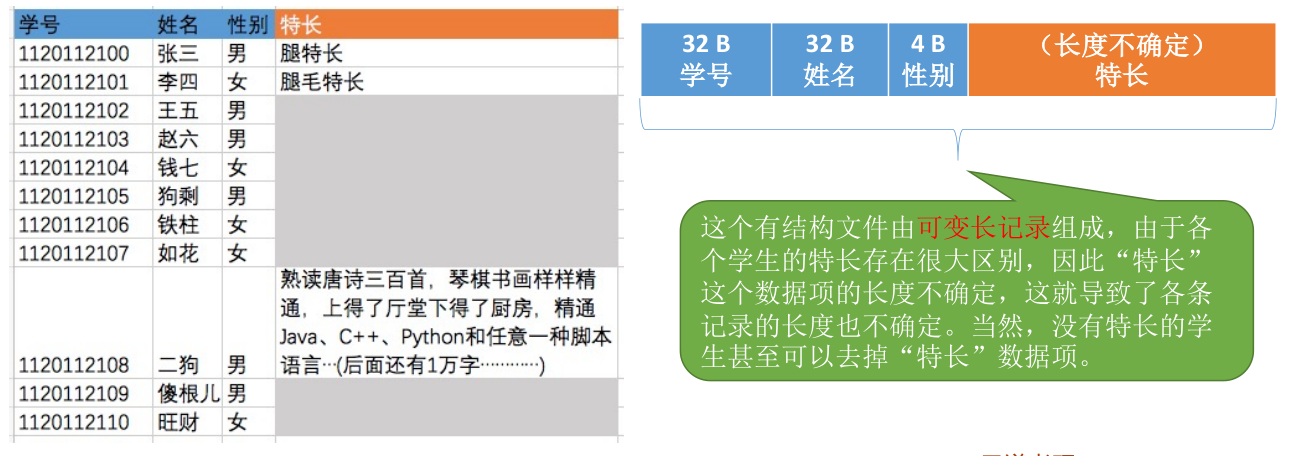

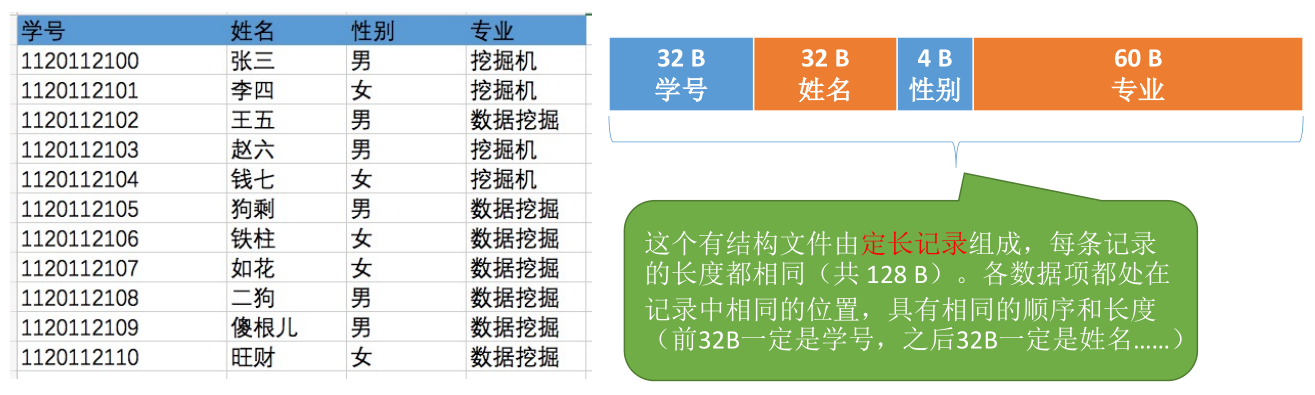

有结构文件:由一组相似的记录组成，又称“记录式文件”。每条记录又若干个数据项组成。如:数据库表文件。一般来说，每条记录有一个数据项可作为关键字。根据各条记录的长度(占用的存储空间)是否相等，又可分为定长记录和可变长记录两种。

3. 有结构文件的逻辑结构

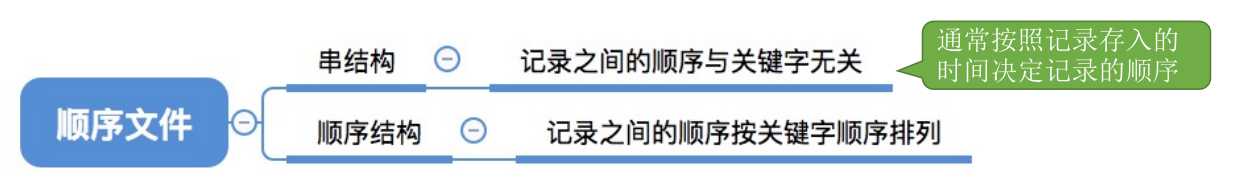

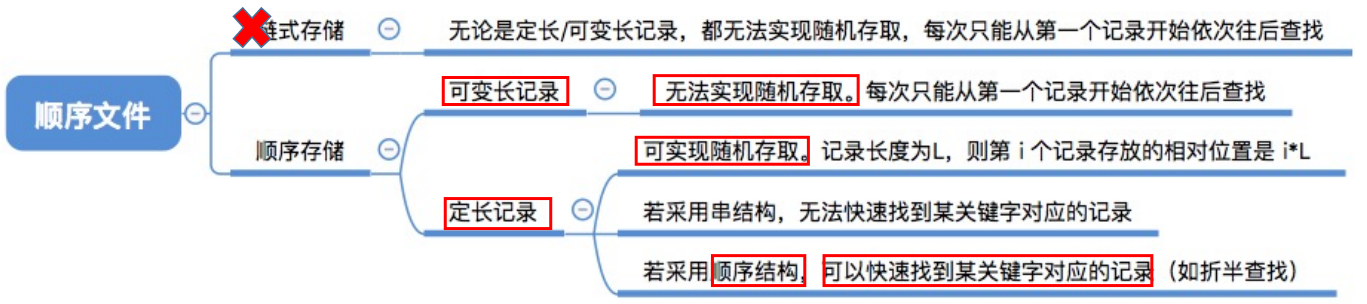

1. 顺序文件

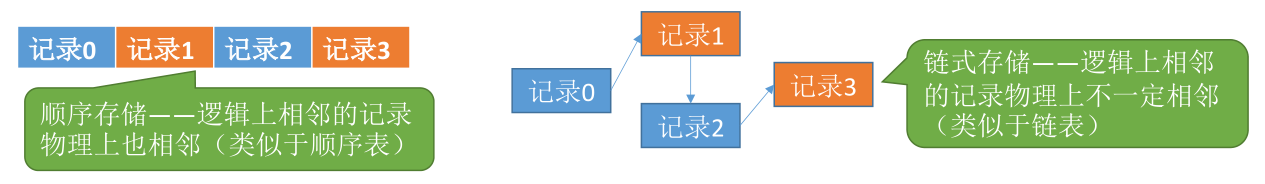

文件中的记录一个接一个地顺序排列（逻辑上），记录可以是定长的或可变长的。各个记录在物理上可以顺序存储或链式存储。

假设:已经知道了文件的起始地址( 也就是第一个记录存放的位置 )

思考1:能否快速找到第i个记录对应的地址?(即能否实现随机存取)

思考2:能否快速找到某个关键字对应的记录存放的位置?

2. 索引文件

对于可变长记录文件，要找到第i个记录，必须先顺序第查找前i-1个记录，但是很多应用场景中又必须使用可变长记录。如何解决这个问题?

索引表本身是定长记录的顺序文件。因此可以快速找到第i个记录对应的索引项。可将关键字作为索引号内容，若按关键字顺序排列，则还可以支持按照关键字折半查找。每当要增加/删除一个记录时，需要对索引表进行修改。由于索引文件有很快的检索速度，因此主要用于对信息处理的及时性要求比较高的场合。

另外，可以用不同的数据项建立多个索引表。如:学生信息表中，可用关键字“学号”建立一张索引表。也可用“姓名”建立一张索引表。这样就可以根据“姓名”快速地检索文件了。

(Eg:SQL就支持根据某个数据项建立索引的功能)

3. 索引顺序文件

思考索引文件的缺点:每个记录对应一个索引表项，因此索引表可能会很大。比如:文件的每个记录平均只占8B，而每个索引表项占32个字节，那么索引表都要比文件内容本身大4倍，这样对存储空间的利用率就太低了。

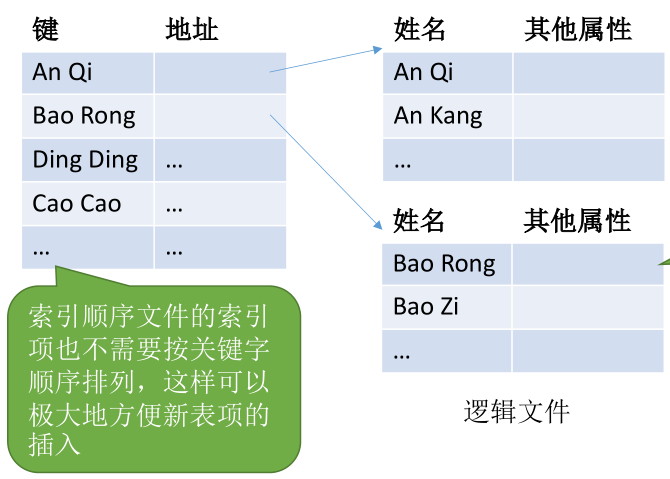

索引顺序文件是索引文件和顺序文件思想的结合。索引顺序文件中，同样会为文件建立张索引表，但不同的是:并不是每个记录对应一个索引表项，而是一组记录对应一个索引表项。

在本例中，学生记录按照学生姓名的开头字母进行分组。每个分组就是一个顺序文件，分组内的记录不需要按关键字排序。

索引顺序文件(检索效率分析)

若一个顺序文件有10000个记录，则根据关键字检索文件，只能从头开始顺序查找(这里指的并不是定长记录、顺序结构的顺序文件)，平均须查找5000个记录。

若采用索引顺序文件结构，可把10000个记录分为V10000=100组，每组100个记录。则需要先顺序查找索引表找到分组(共100个分组，因此索引表长度为100，平均需要查50次)，找到分组后，再在分组中顺序查找记录(每个分组100个记录，因此平均需要查50次)。可见，采用索引顺序文件结构后，平均查找次数减少为50+50=100次。

同理，若文件共有106个记录，则可分为1000个分组，每个分组1000个记录。根据关键字检索一个记录平均需要查找500+500=1000次。这个查找次数依然很多，如何解决呢?

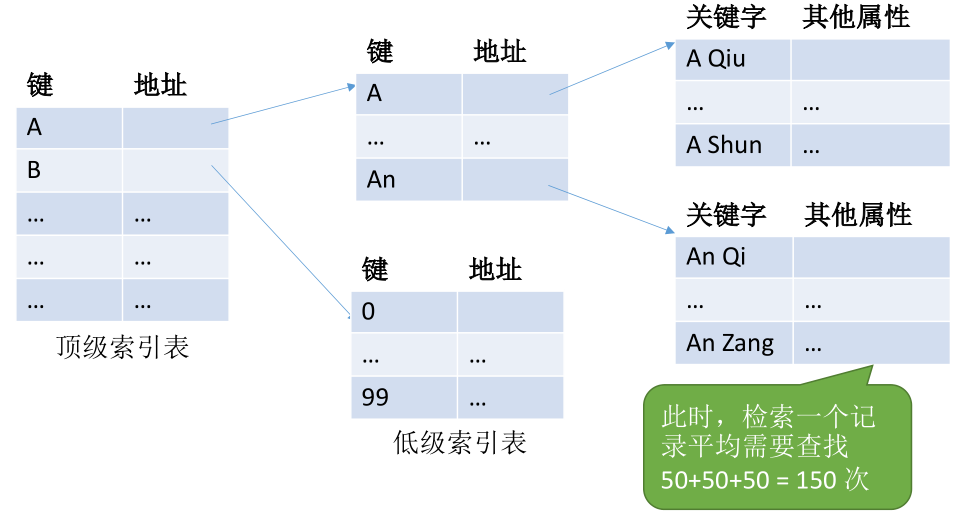

为了进一步提高检索效率，可以为顺序文件建立多级索引表。例如，对于一个含10个记录的文件，可先为该文件建立一张低级索引表，每100个记录为一组，故低级索引表中共有10000个表项(即10000个定长记录)，再把这10000个定长记录分组，每组100个，为其建立顶级索引表，故顶级索引表中共有100个表项。

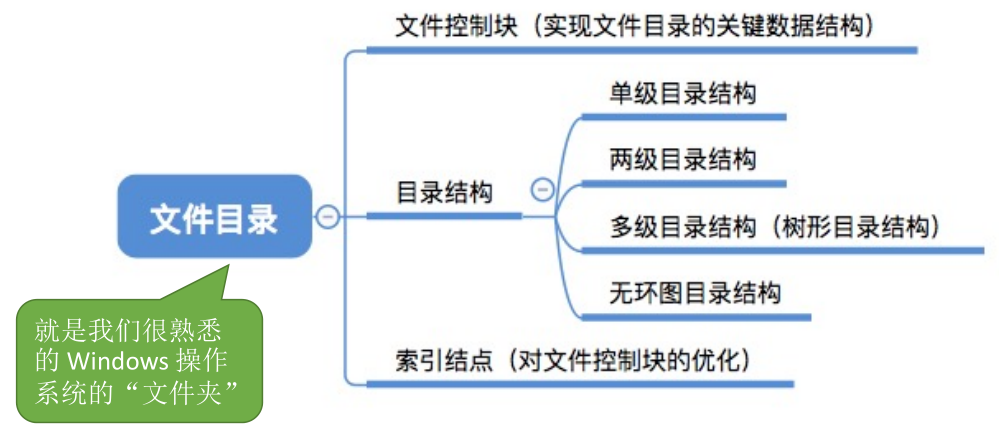

2. 文件目录

1. 文件控制块

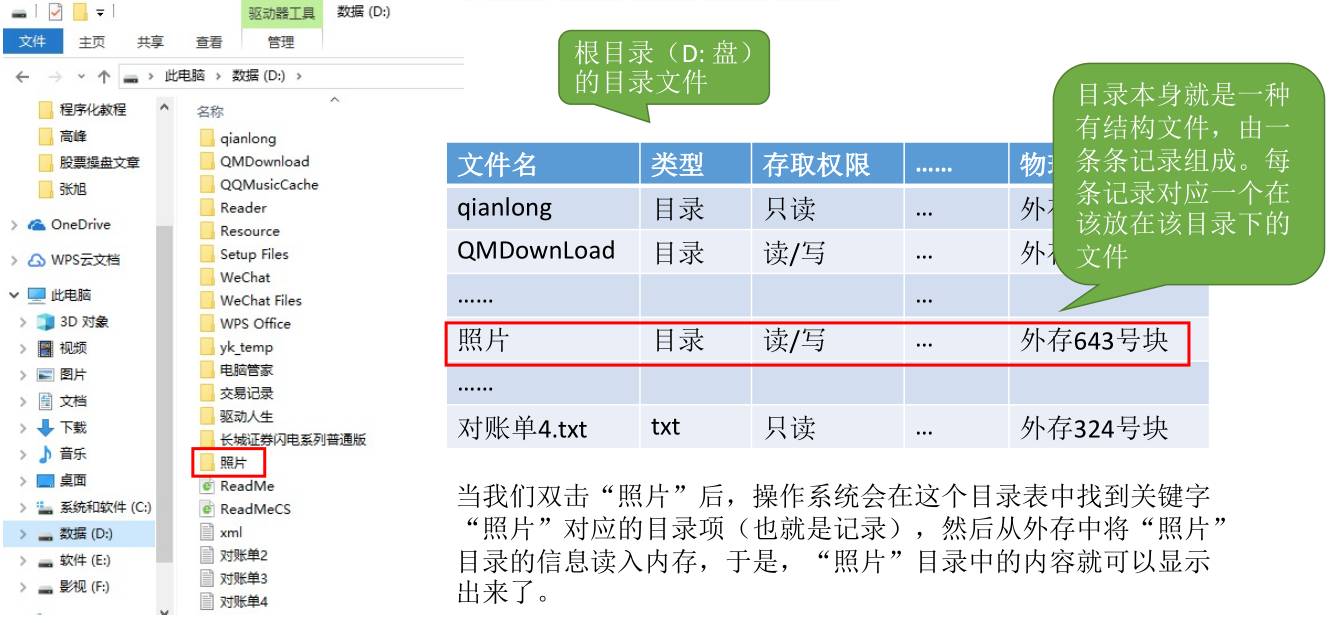

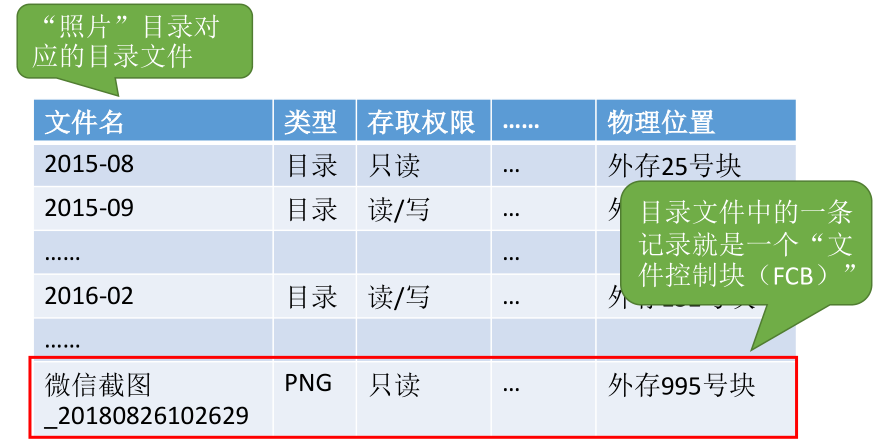

FCB的有序集合称为“文件目录”，一个FCB就是一个文件目录项。FCB中包含了文件的基本信息（文件名、物理地址、逻辑结构、物理结构等），存取控制信息（是否可读/可写、禁止访问的用户名单等），使用信息（如文件的建立时间、修改时间等）。

最重要，最基本的还是文件名、文件存放的物理地址。

注意：FCB实现了文件名和文件之间的映射。使用户（用户程序）可以实现“按名存取”。

需要对目录进行哪些操作?

搜索:当用户要使用一个文件时，系统要根据文件名搜索目录，找到该文件对应的目录项。

创建文件:创建一个新文件时，需要在其所属的目录中增加一个目录项 删除文件:当删除一个文件时，需要在目录中删除相应的目录项。

显示目录:用户可以请求显示目录的内容，如显示该目录中的所有文件及相应属性。

修改目录:某些文件属性保存在目录中，因此这些属性变化时需要修改相应的目录项(如:文件重命名)。

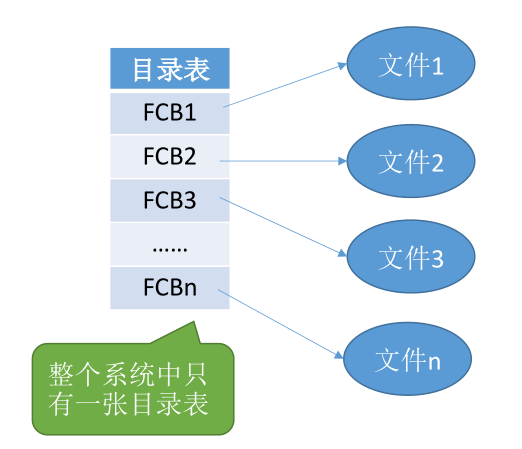

2. 目录结构——单级目录结构

早期操作系统并不支持多级目录，整个系统中只建立一张目录表，每个文件占一个目录项。

单级目录实现了“按名存取”，但是不允许文件重名。

在创建一个文件时，需要先检查目录表中有没有重名文件，确定不重名后才能允许建立文件，并将新文件对应的目录项插入目录表中。

显然，单级目录结构不适用于多用户操作系统。

3. 目录结构——两级目录结构

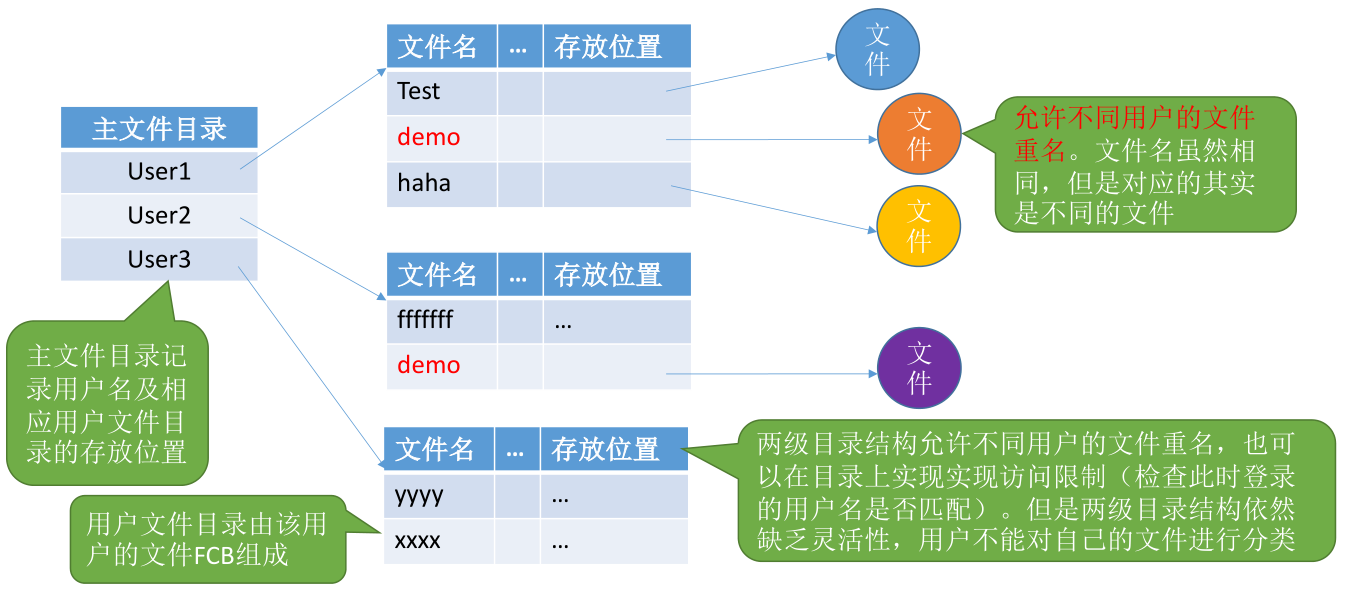

早期的多用户操作系统，采用两级目录结构。分为主文件目录(MFD，Master File Directory)和用户文件目录(UFD，User Flie Directory)。

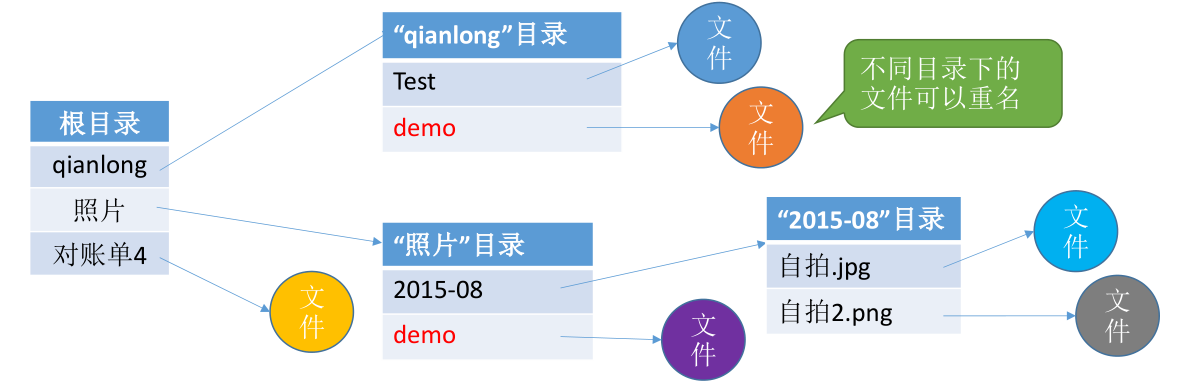

4. 目录结构——多级目录结构（又称树形目录结构）

用户(或用户进程)要访问某个文件时要用文件路径名标识文件，文件路径名是个字符串。各级目录之间用“/”隔开。从根目录出发的路径称为绝对路径。

例如:自拍.jpg的绝对路径是“ /照片/2015-08/自拍jpg。系统根据绝对路径一层一层地找到下一级目录。刚开始从外存读入根目录的目录表;找到“照片”目录的存放位置后，从外存读入对应的目录表;再找到“2015-08”目录的存放位置，再从外存读入对应目录表;最后才找到文件“自拍.jpg” 的存放位置。整个过程需要3次读磁盘I/O操作。

很多时候，用户会连续访问同一目录内的多个文件(比如:接连查看“2015-08” 目录内的多个照片文件)，显然，每次都从根目录开始查找，是很低效的。因此可以设置一个“当前目录”。

例如，此时已经打开了“照片”的目录文件，也就是说，这张目录表已调入内存，那么可以把它设置为“当前目录”。当用户想要访问某个文件时，可以使用从当前目录出发的“相对路径”。

在Linux中，“” 表示当前目录，因此如果“照片”是当前目录，则”自拍.jpg”的相对路径为:“./2015-08/自拍.jpg”。从当前路径出发，只需要查询内存中的“照片”目录表，即可知道”2015-08"目录表的存放位置，从外存调入该目录，即可知道“自拍jpg”存放的位置了。

可见，引入“当前目录”和“相对路径”后，磁盘I/O的次数减少了。这就提升了访问文件的效率。

树形目录结构可以很方便地对文件进行分类，层次结构清晰，也能够更有效地进行文件的管理和保护。但是，树形结构不便于实现文件的共享。为此，提出了“无环图目录结构。

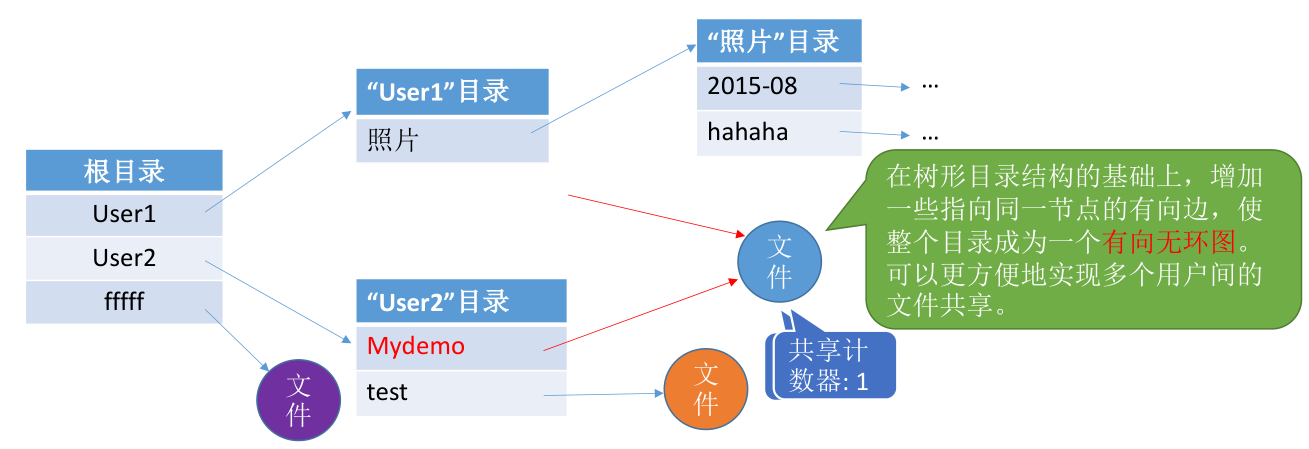

5. 目录结构——无环图目录结构

可以用不同的文件名指向同一个文件，甚至可以指向同一个目录(共享同一目录下的所有内容)。

需要为每个共享结点设置一个共享计数器，用于记录此时有多少个地方在共享该结点。用户提出删除结点的请求时，只是删除该用户的FCB、并使共享计数器减1，并不会直接删除共享结点。

只有共享计数器减为0时，才删除结点。

注意:共享文件不同于复制文件。在共享文件中，由于各用户指向的是同一个文件，因此只要其中一个用户修改了文件数据，那么所有用户都可以看到文件数据的变化。

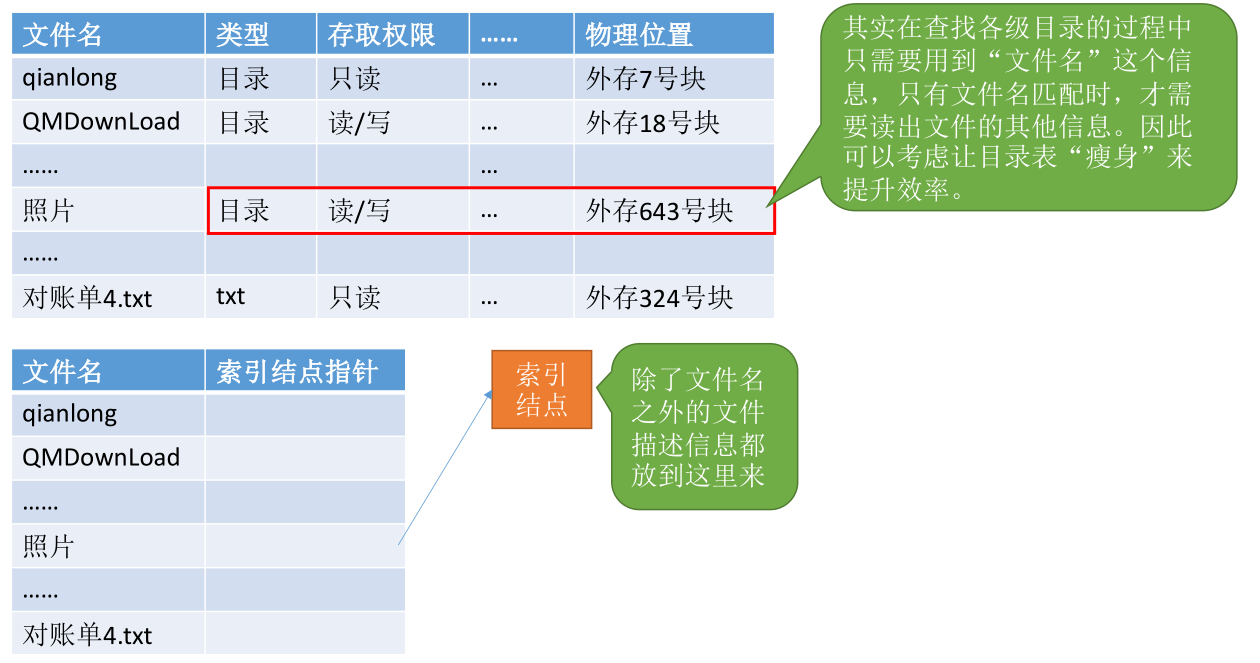

索引结点（FCB的改进）

思考有何好处?

假设一个FCB是64B，磁盘块的大小为1KB，则每个盘块中只能存放16个FCB。若一个文件目录中共有640个目录项，则共需要占用640/16= 40个盘块。因此按照某文件名检索该目录，**平均需要查询320个目录项，平均需要启动磁盘20次(每次磁盘I/O读入一块)**。

若使用索引结点机制，文件名占14B，索引结点指针站2B，则每个盘块可存放64个目录项，那么按文件名检索目录平均只需要读入320/64=5个磁盘块。显然，这将大大提升文件检索速度。

当找到文件名对应的目录项时，才需要将索引结点调入内存，索引结点中记录了文件的各种信息，包括文件在外存中的存放位置，根据“存放位置”即可找到文件。

存放在外存中的索引结点称为“磁盘索引结点”，当索引结点放入内存后称为“内存索引结点”。相比之下内存索引结点中需要增加一些信息，比如:文件是否被修改、此时有几个进程正在访问该文件等。

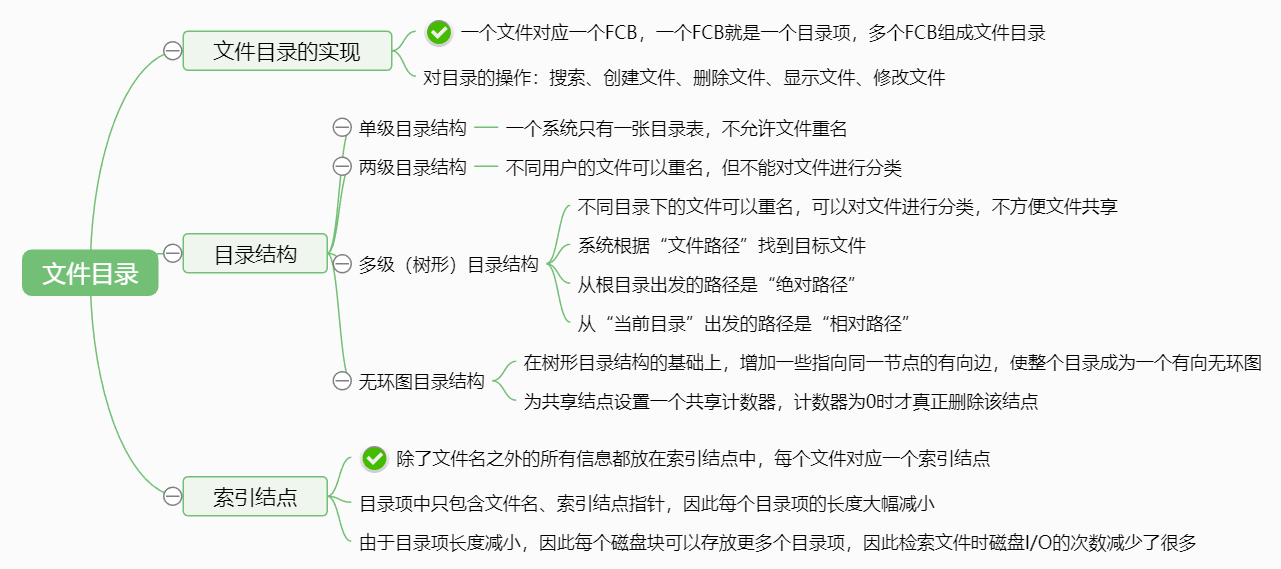

3. 小结
