Oracle RAC集群网络配置

引言

在搭建Oracle rac集群中,涉及到网络的设置,这里做一些总结说明。

基于Centos7,准备两台虚拟机作为rac服务器。

网络分配

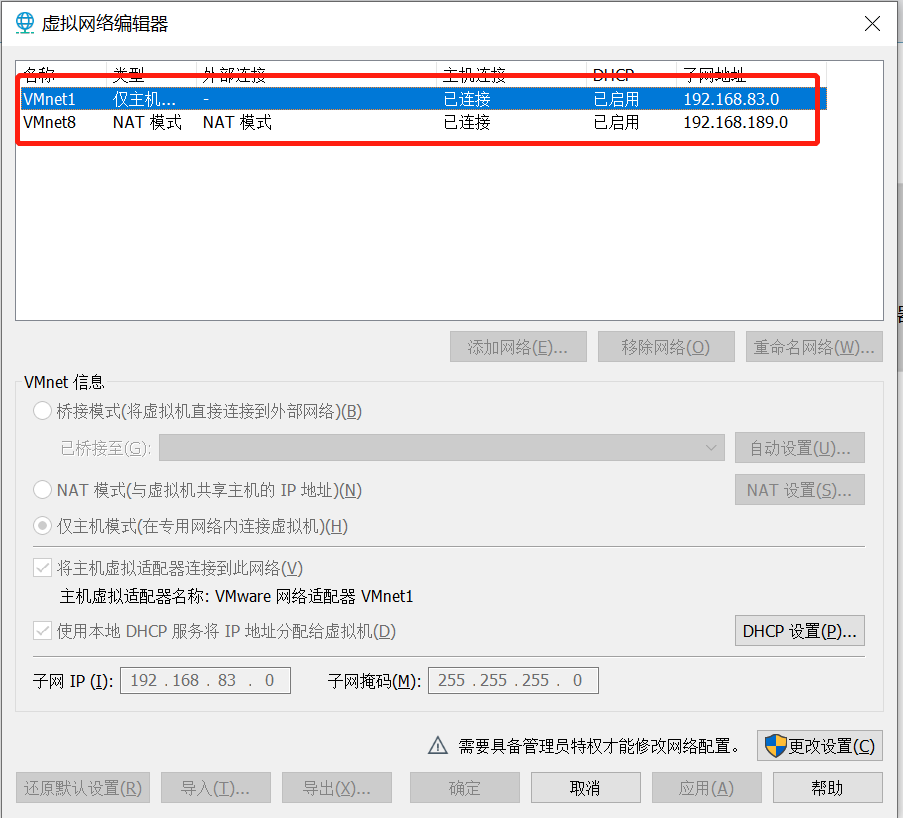

根据子网地址,我们给虚拟机分配如下ip:

名称 公网 私网 网关
rac1 192.168.189.10 192.168.83.10 192.168.189.2
rac2 192.168.189.11 192.168.83.11 192.168.189.2

说明

  • 仅主机模式是私有网络,ip地址在其对应的网段内划分。
  • NAT模式是公网网段,ip地址在其对应的网段内划分。

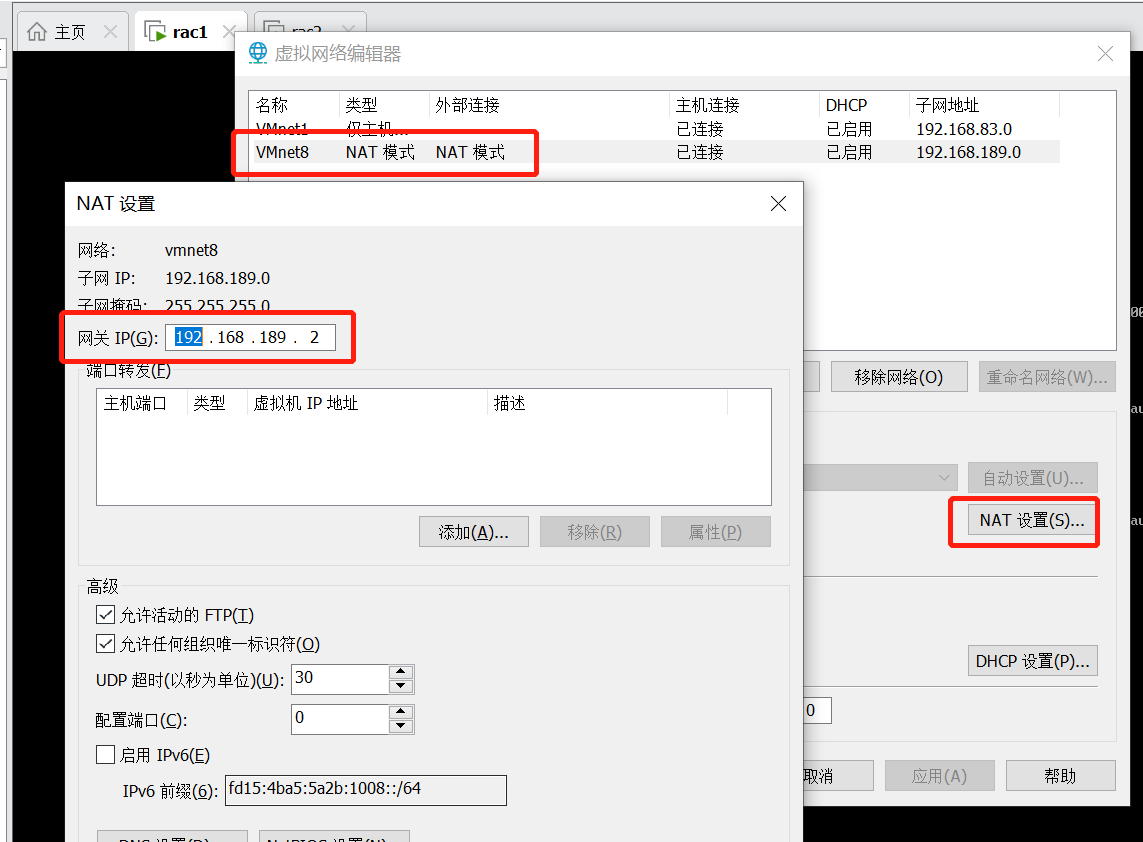

  • 网关是公网的网关。

添加网卡

虚拟机本身有一张NET模式网卡,我们还需要手动添加一张仅主机模式网卡。

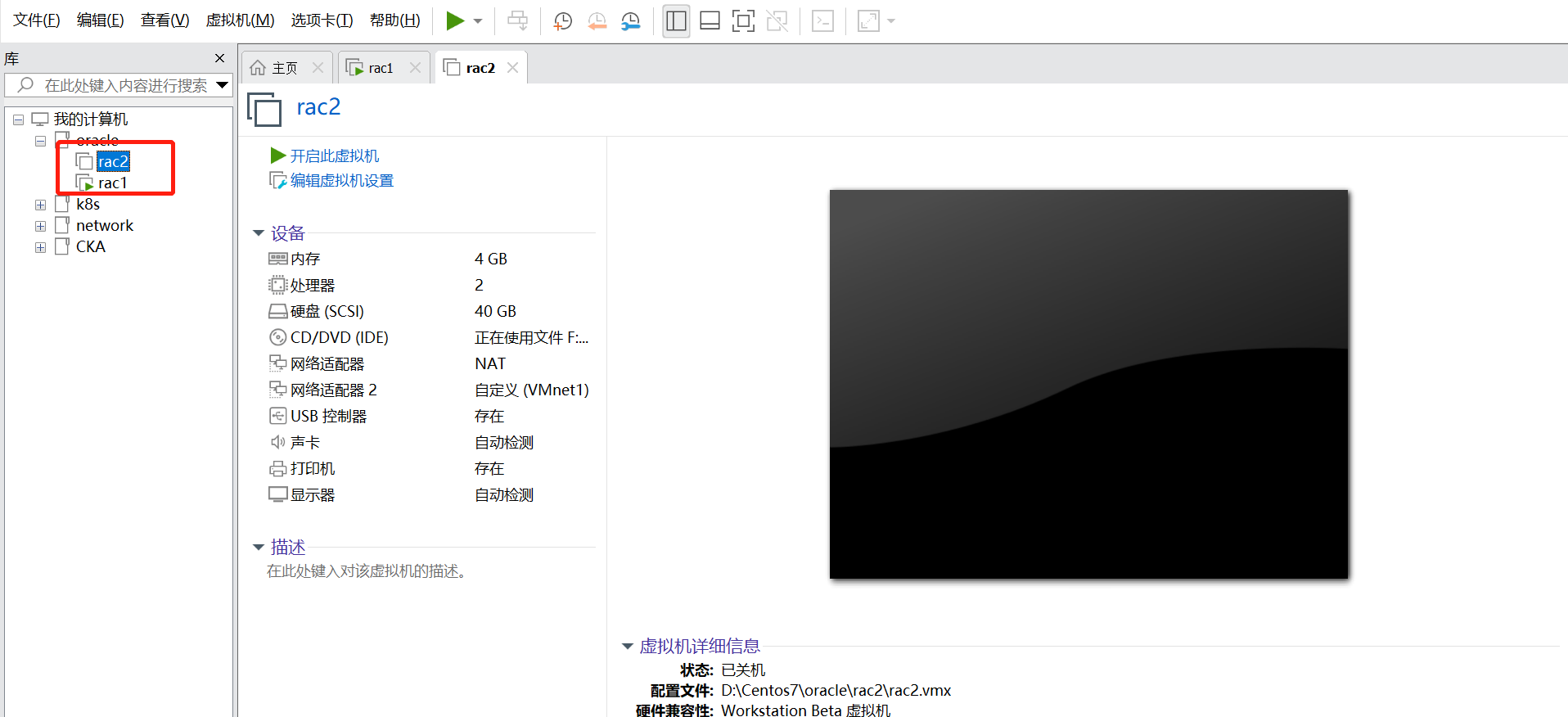

如图所示添加了网络适配器2,选择仅主机模式,VMnet1。

两台虚拟机同样的操作。

修改固定ip

由于虚拟机采用DHCP自动获取ip,每次开机ip地址会变化,不利于操作,我们将ip设置为固定ip。

开机发现目前的ip并不是我们分配的ip。

  1. 设置公网(以rac2为例):

这里我修改了网卡信息。

vi /etc/sysconfig/network-scripts/ifcfg-ens33
# ifcfg-ens33  替换原先的内容
DEVICE=ens33
HWADDR=00:0C:29:BA:55:02
TYPE=Ethernet
UUID=d75da050-2a7c-4c1a-877d-103596eff910
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
GATEWAY=192.168.189.2
IPADDR=192.168.189.11
NETMASK=255.255.255.0
  1. 设置私网(以rac2为例):
vi /etc/sysconfig/network-scripts/ifcfg-ens36
# ifcfg-ens36   之前没有,需要添加
DEVICE=ens36
HWADDR=00:50:56:3C:78:42
TYPE=Ethernet
UUID=d75da050-2a7c-4c1a-877d-103596eff910
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=192.168.83.11
NETMASK=255.255.255.0
  1. 重启虚拟机:
reboot

已经是分配的ip。

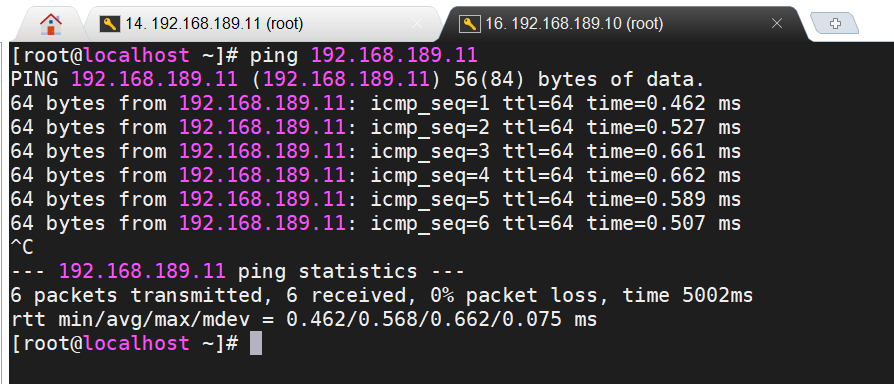

网络连通正常。

网卡信息参数说明

# ifcfg-ens33
DEVICE=ens33
HWADDR=00:0C:29:BA:55:02
TYPE=Ethernet
UUID=d75da050-2a7c-4c1a-877d-103596eff910
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
GATEWAY=192.168.189.2
IPADDR=192.168.189.11
NETMASK=255.255.255.0

DEVICE网卡名称。

HWADDR是MAC地址,需要按照虚拟机生成的修改。每张网卡都要自己的MAC地址。

通过命令也可以获取MAC地址。

TYPE设备类型。常用的有Ethernet和Bridge。

UUID唯一标识。

ONBOOT开机是否自动激活网卡。

NM_CONTROLLED此网卡是否接受NM控制。

BOOTPROTO使用的地址配置协议,常用的dhcp,static,none。dhcp表示动态获取ip,static表示静态ip,none表示不指定,等效于static。

GATEWAY是网关,根据虚拟机的填写。

NETMASK是子网掩码。
