# 跟着PC学作图 | 小提琴图+Tufte箱形图+折线图的绘制教程

## 二、绘图

### 导入相关包

``library(ggplot2)library(tidyverse)library(reshape)library(agricolae)library(ggthemes)``

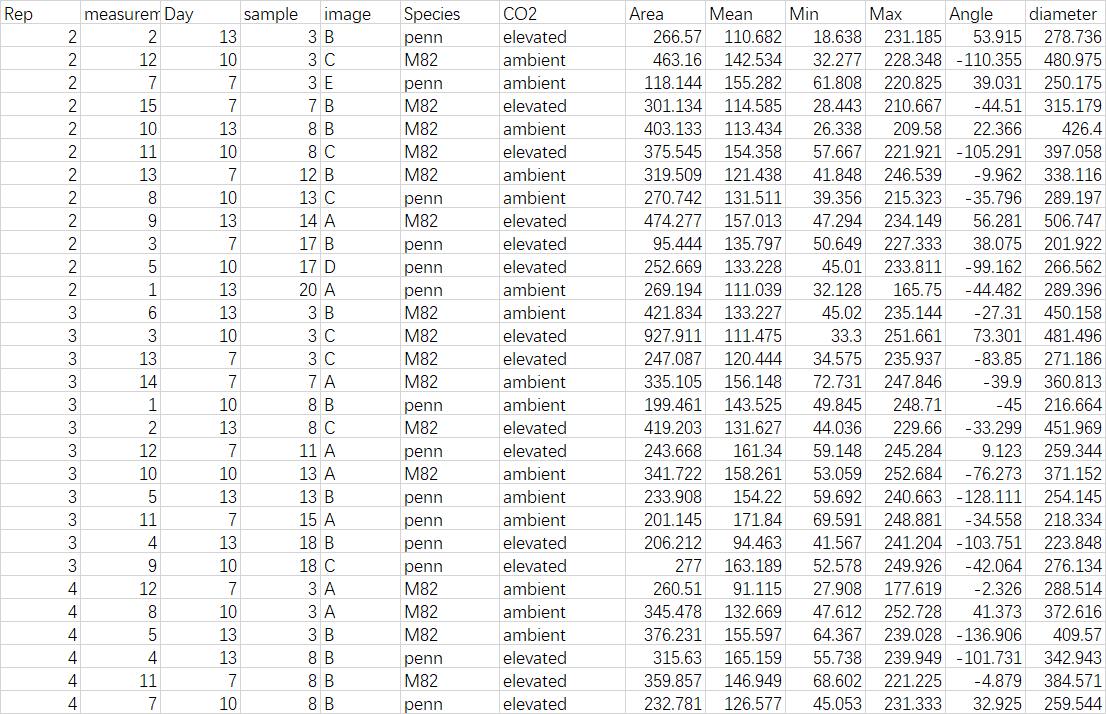

### 导入数据

``diam <- read.csv("inputdata.csv", header = TRUE, sep = ',', stringsAsFactors=FALSE)head(diam)``

### 数据整理

``### Add groups to the datadiam\$Groups <- paste(diam\$Species,diam\$CO2,diam\$Day,sep="_")diam\$Groups <- factor(diam\$Groups,levels = unique(gtools::mixedsort(diam\$Groups)))``

### 差异比较

``maxDiam = diam %>% group_by(Groups) %>% summarize(MaxDiameter=max(diameter))### Do tukey testshsd_diameter=HSD.test(aov(diameter~Groups,data=diam), "Groups", group=T)hsd_diameter\$groups <- hsd_diameter\$groups[levels(diam\$Groups),]tukeyDiameter <- data.frame(rownames(hsd_diameter\$groups),                            do.call("rbind",strsplit(rownames(hsd_diameter\$groups),"_")),                            hsd_diameter\$groups,stringsAsFactors = T)colnames(tukeyDiameter) <- c("Groups","Species","CO2","Day","median_diameter","groups")tukeyDiameter <- left_join(tukeyDiameter,meanDiam,by="Groups")head(tukeyDiameter)``
``> head(tukeyDiameter)                         Groups Species      CO2 Day median_diameter groupsM82_ambient_7     M82_ambient_7     M82  ambient   7        321.9840     bcM82_ambient_10   M82_ambient_10     M82  ambient  10        390.9108     abM82_ambient_13   M82_ambient_13     M82  ambient  13        430.4615      aM82_elevated_7   M82_elevated_7     M82 elevated   7        316.3562     bcM82_elevated_10 M82_elevated_10     M82 elevated  10        448.0713      aM82_elevated_13 M82_elevated_13     M82 elevated  13        443.9278      a``

### ggplot绘图

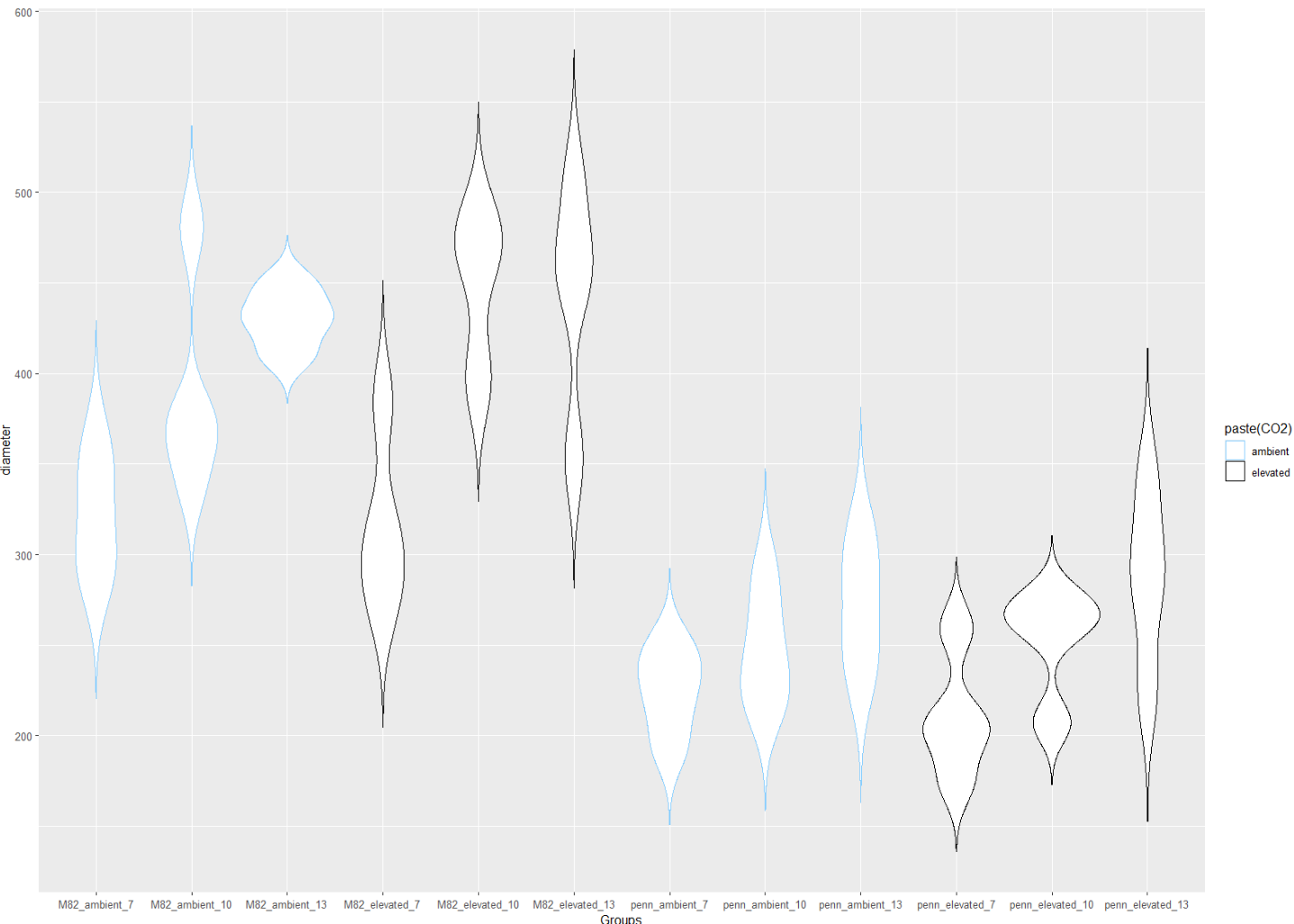

1. 箱线图
``plotGG <- ggplot(diam,aes(x=Groups,y=diameter)) +  scale_fill_manual(values=c("skyblue1", "black")) + scale_color_manual(values=c("skyblue1", "black")) +  geom_violin(aes(color=paste(CO2)),position=position_dodge(1),trim = F,width=1)``

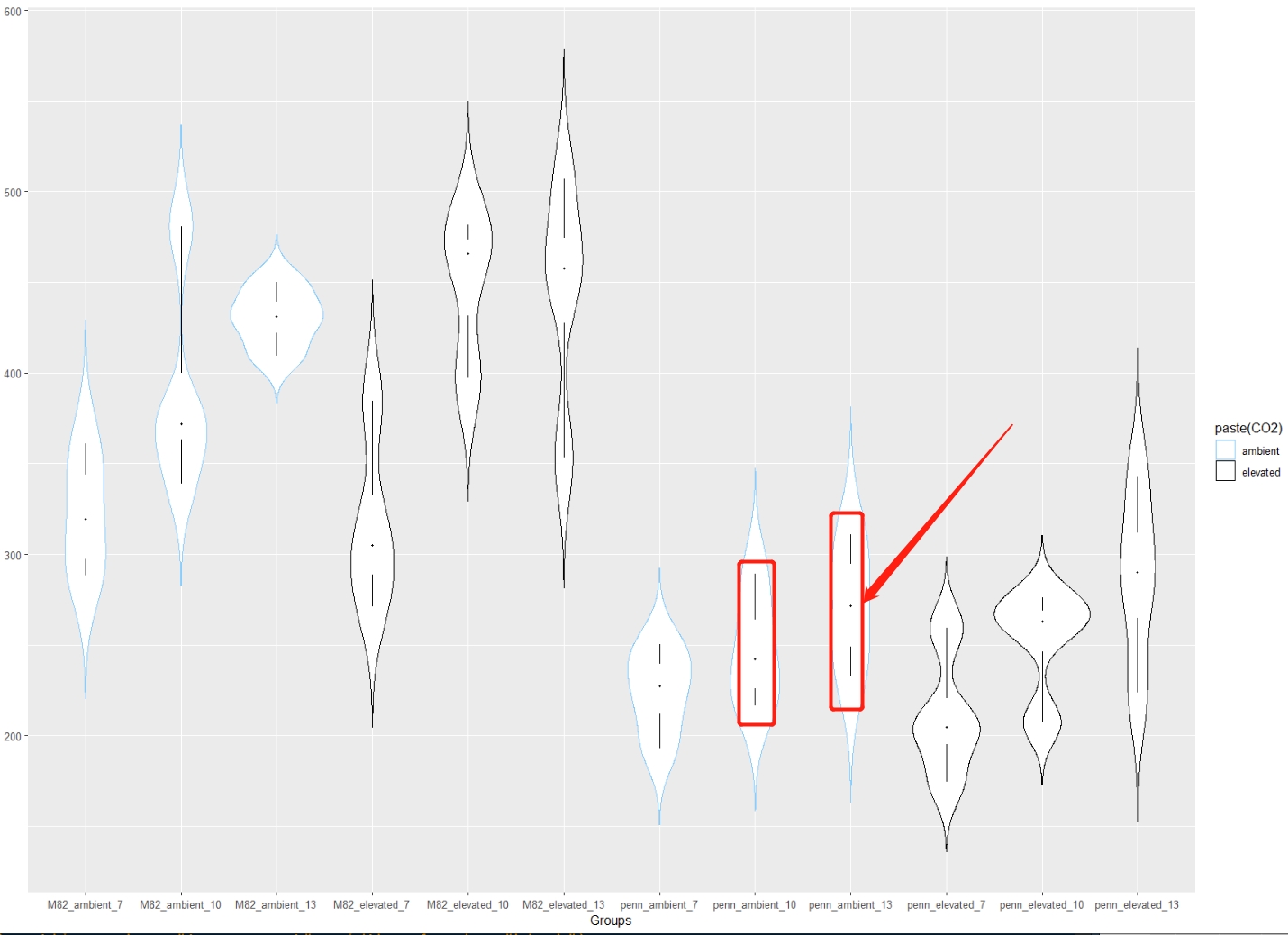

### Tufte箱形图

``plotGG + geom_tufteboxplot(position=position_dodge(1),outlier.colour="transparent", width = 1,color="black")``

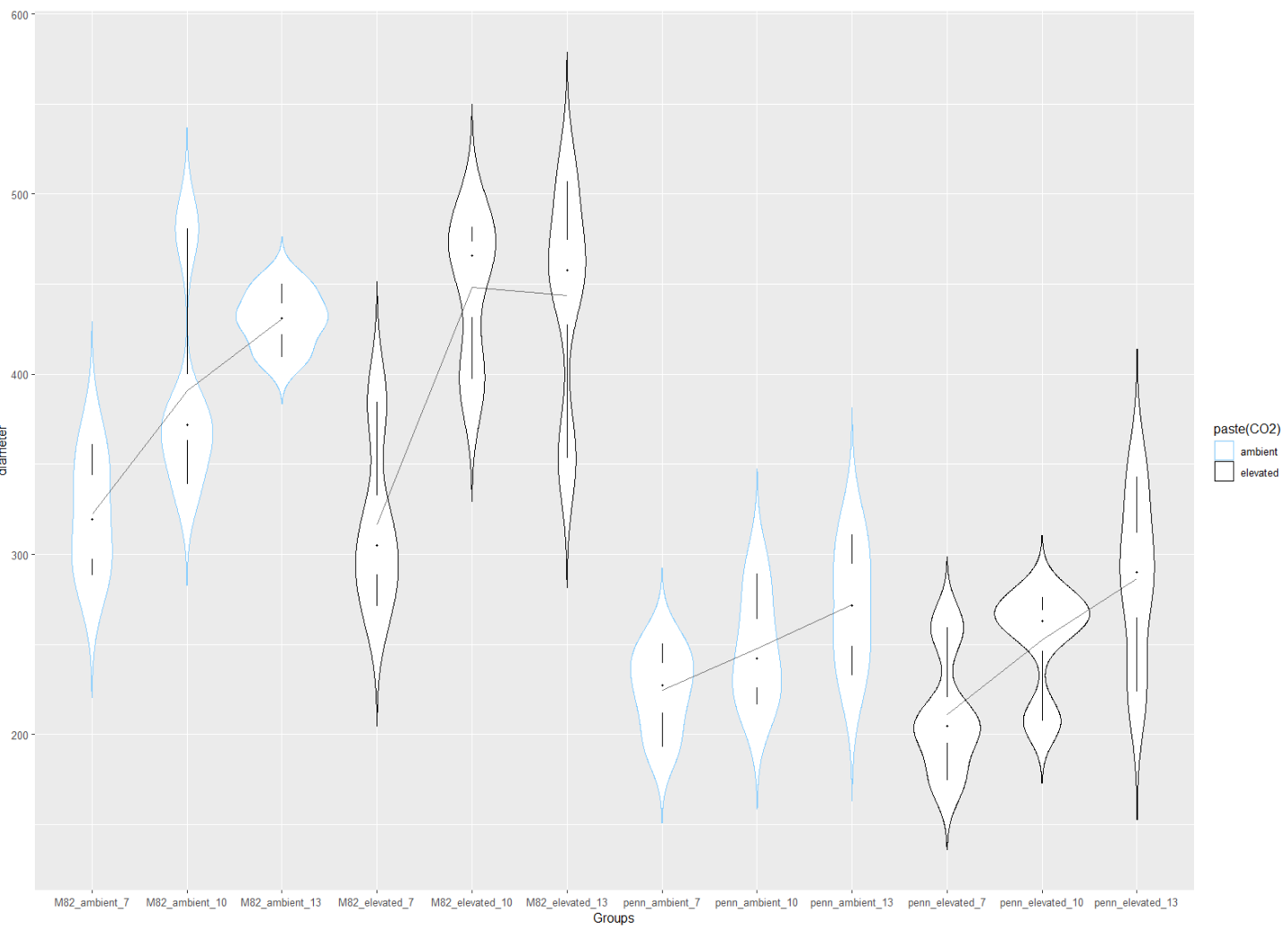

### line图

``plotGG02 + geom_line(data=tukeyDiameter, aes(x=Groups, y=median_diameter,group = paste(CO2,Species)),alpha=0.5)``

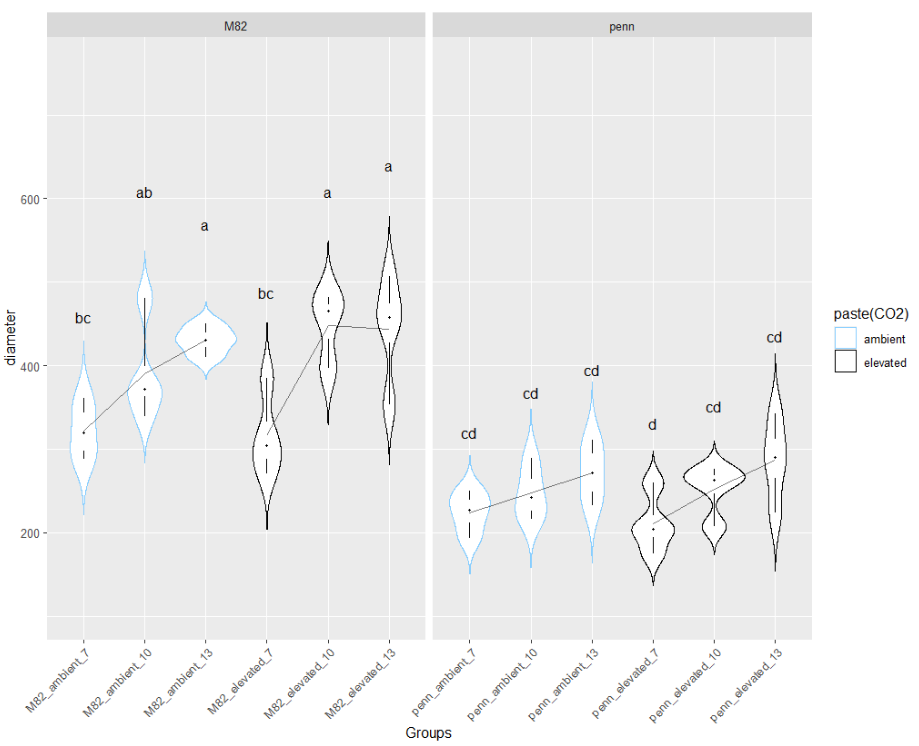

### 添加显著性差异

``plotGG03 <- plotGG02 + geom_text(data=tukeyDiameter, aes(x=Groups, y=(maxDiam\$MaxDiameter)*1.25,label=groups,group=NULL),vjust=0,color="black")``

### 进行美化

``plotGG03 +theme_bw()+  ggtitle("Root diameter change by species in response to eCO2 over time") +   xlab('')+  ylab(expression(paste("Root diameter (",mu,"m)"))+  theme(#legend.position="bottom",    legend.text = element_text(size=12),    axis.text.y = element_text(size=12, colour="black", family = "sans", angle = 0),     axis.text.x = element_text(size=12, colour="black", family = "sans", angle = 45, hjust = 1),    axis.title= element_text(size=12),    strip.text.x = element_text(size=12, angle = 0),    strip.text.y = element_text(size=12, angle = 0),    plot.title = element_text(size=12, angle = 0))``

### 绘图全部代码

``ggplot(diam,aes(x=Groups,y=diameter)) +  scale_fill_manual(values=c("skyblue1", "black")) + scale_color_manual(values=c("skyblue1", "black")) +  geom_violin(aes(color=paste(CO2) ),position=position_dodge(1),trim = F,width=1) +   #geom_boxplot(aes(color=paste(CO2)),position=position_dodge(1),width=0.09,outlier.shape = NA) +   geom_tufteboxplot(position=position_dodge(1),outlier.colour="transparent", width = 1,color="black") +   #geom_dotplot(aes(fill=CO2),binaxis='y', stackdir='center',position=position_dodge(1),dotsize = 0.5)  + #Looks cleaner than with  #geom_jitter(aes(color=paste(CO2)),width = 0.05,size=0.75) +   geom_line(data=tukeyDiameter, aes(x=Groups, y=median_diameter,group = paste(CO2,Species)),alpha=0.5) +  facet_grid(.~Species,scales = "free_x",as.table = T) +  coord_cartesian(ylim = c(min(diam\$diameter)*.6, max(diam\$diameter)*1.5)) +  theme(axis.text.x = element_text(angle = 45, hjust = 1)) +  ## 添加显著性差异  geom_text(data=tukeyDiameter, aes(x=Groups, y=(maxDiam\$MaxDiameter)*1.25,label=groups,group=NULL),vjust=0,color="black")+  theme_bw()+  ggtitle("Root diameter change by species in response to eCO2 over time") +   xlab('')+  ylab(expression(paste("Root diameter (",mu,"m)")))+  theme(#legend.position="bottom",    legend.text = element_text(size=12),    axis.text.y = element_text(size=12, colour="black", family = "sans", angle = 0),     axis.text.x = element_text(size=12, colour="black", family = "sans", angle = 45, hjust = 1),    axis.title= element_text(size=12),    strip.text.x = element_text(size=12, angle = 0),    strip.text.y = element_text(size=12, angle = 0),    plot.title = element_text(size=12, angle = 0))``
