OpenDataV低代码平台新增组件流程

OpenDataV计划采用子库的方式添加子组件,即每一个组件都当做一个子库,子库有自己的依赖,而项目本身的依赖只针对框架,因此每一个组件我们都当做一个子库来开发。下面我带着大家一步步详细的开发一个数字展示组件。

创建组件目录和文件

  • 进入组件库目录下

所有的可拖拽组件都存放在src/resource/components目录下

cd src/resource/components
  • 根据组件名称创建目录

默认组件目录是以组件的名称命名,当然也可以根据自己的要求命名,组件可以放在components目录下,也可以放在其子目录的目录下。

mkdir DigitalText
  • 创建组件所需的固定文件

每个组件必须的文件有vue文件xxx.vue、配置文件config.ts、导出文件index.ts,每个文件有自己的用处,vue文件不用说了是组件渲染的主体,导出文件名称固定为index.ts,主要是导出组件的信息给外部引用,配置文件主要是在编辑页面右侧展示的配置项,这个我们后面再详述。所以这里我们需要创建三个文件:DigitalText.vue、config.ts、index.ts

以上我们就创建好了组件所需的文件,下面就需要做组件的初始化了

初始化组件文件

因为我们的组件都是以子库的方式引入,所以需要进行包的初始化,执行以下命令

cd src/resource/components/Text/DigitalText

npm init

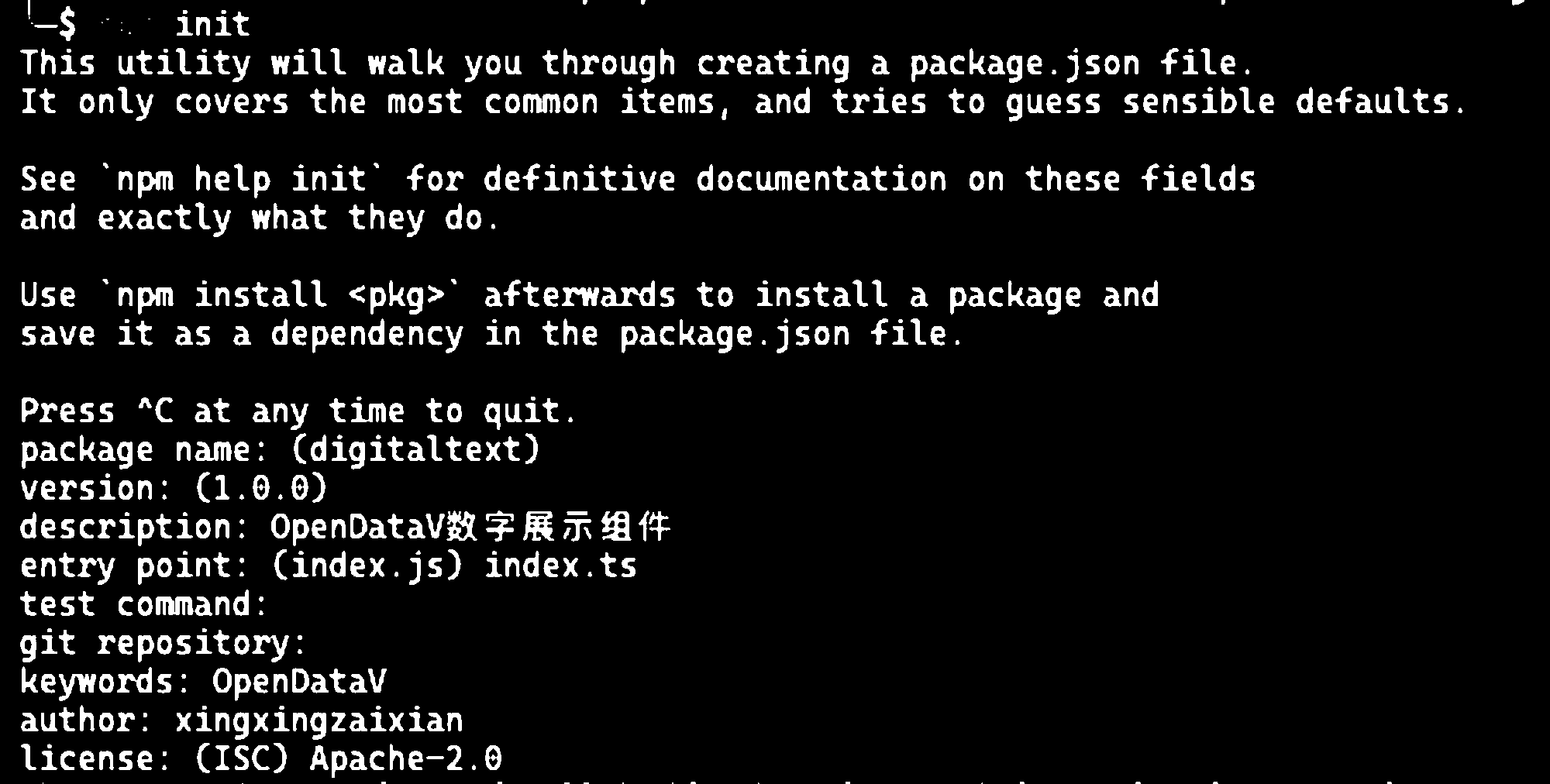

这里使用npm初始化包会让我们选择填写部分数据。

下面我们先初始化一下组件文件DigitalText.vue,先初始化最简单的组件数据

<template>
  <div>数字展示</div>
</template>

<script lang="ts" setup></script>

<style lang="less" scoped></style>

然后我们要初始化组件的配置文件config.ts

import { ComponentGroup, FormType } from '@/enum'
import type { PropsType } from '@/types/component'
import { BaseComponent } from '@/resource/models'

export const componentName = 'Digital'
class DigitalComponent extends BaseComponent {
  constructor(id?: string, name?: string, icon?: string) {
    super({
      component: componentName,
      group: ComponentGroup.TEXT,
      name: name ? name : '数字文本',
      id,
      width: 100,
      height: 30,
      icon
    })
  }
}

export default DigitalComponent

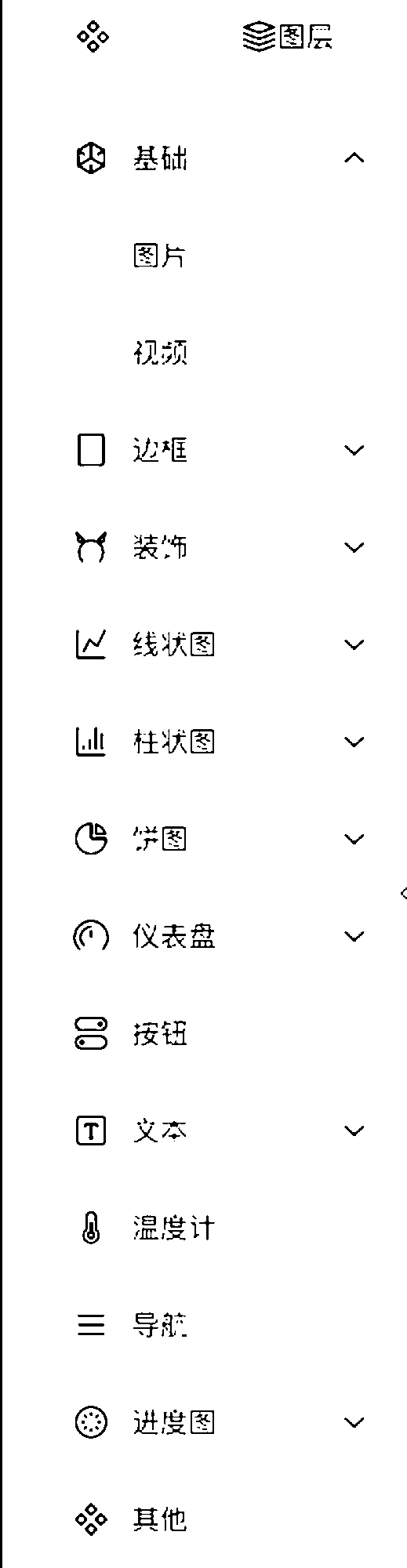

这里要说明的点:componentName是组件在项目中的注册名称,因此必须保证唯一,group是给组件分组,这里的分组主要是展示在组件拖拽页面,其类型的ComponentGroup是固定好的,可以自己增加,展示位置如下:

name是组件在拖拽页面上显示的名称,widthheight是组件拖拽到画布上显示的初始大小

配置完组件后数据后,就可以配置导出文件index.ts了,主要是导出组件名、组件对象和配置项。

import DigitalTextComponent, { componentName } from './config'

export default {
  componentName,
  component: () => import('./DigitalText.vue'),
  config: DigitalTextComponent
}

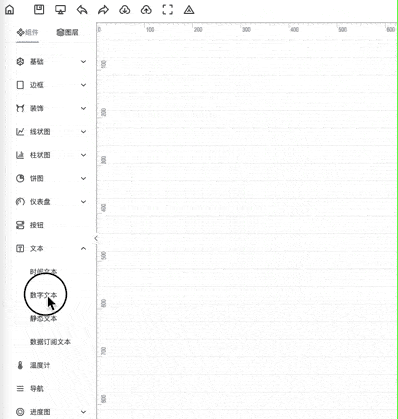

初始化到这一步,我们的组件已经可以在编辑页面正常使用了,看一下效果:

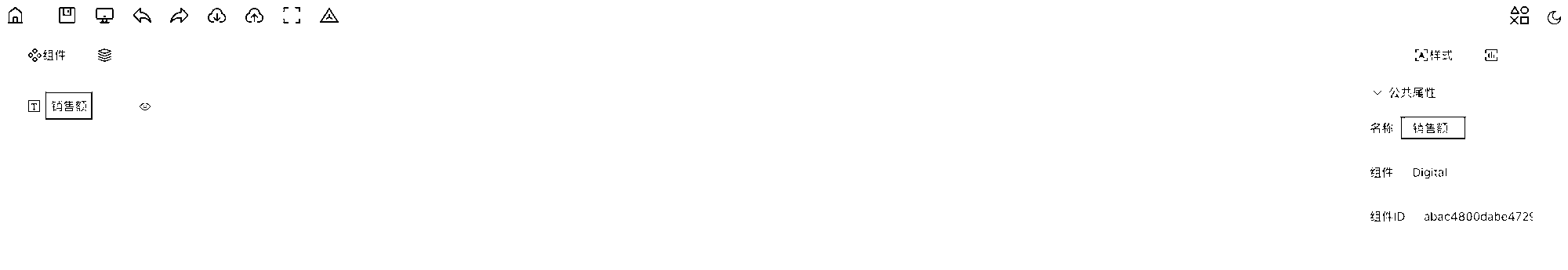

在右边的编辑页面我们看到有样式属性,所有的组件都包含基础样式位置大小,包括组件的上下边距和宽高,属性包含公共属性,其中组件组件ID无法修改,主要是展示来看的,名称可以修改,名称属性主要是展示在图层上,修改名称后图层上会响应的显示修改后的名称。

这是最基础的组件,只能展示固定数据,不能进行任何配置,下面我们要做组件的配置项。

组件配置项

样式配置

作为文字显示组件,最基础的字体相关属性配置应该要有,比如字体、字体颜色、字体大小、字体宽度,配置项依然是在配置文件中添加,继承自基础组件类的私有属性_style

class DigitalTextComponent extends BaseComponent {
  constructor(id?: string, name?: string, icon?: string) {......}
  _style: PropsType[] = [
    {
      label: '字体设置',
      prop: 'font',
      children: [
        {
          prop: 'color',
          label: '颜色',
          type: FormType.COLOR,
          componentOptions: {
            defaultValue: 'skyblue'
          }
        },
        {
          prop: 'fontSize',
          label: '字体大小',
          type: FormType.NUMBER,
          componentOptions: {
            defaultValue: 20
          }
        },
        {
          prop: 'fontWeight',
          label: '字体宽度',
          type: FormType.FONT_WEIGHT,
          componentOptions: {
            defaultValue: 200
          }
        },
        {
          prop: 'fontFamily',
          label: '字体',
          type: FormType.FONT_STYLE,
          componentOptions: {
            defaultValue: 'Arial'
          }
        }
      ]
    }
  ]
}

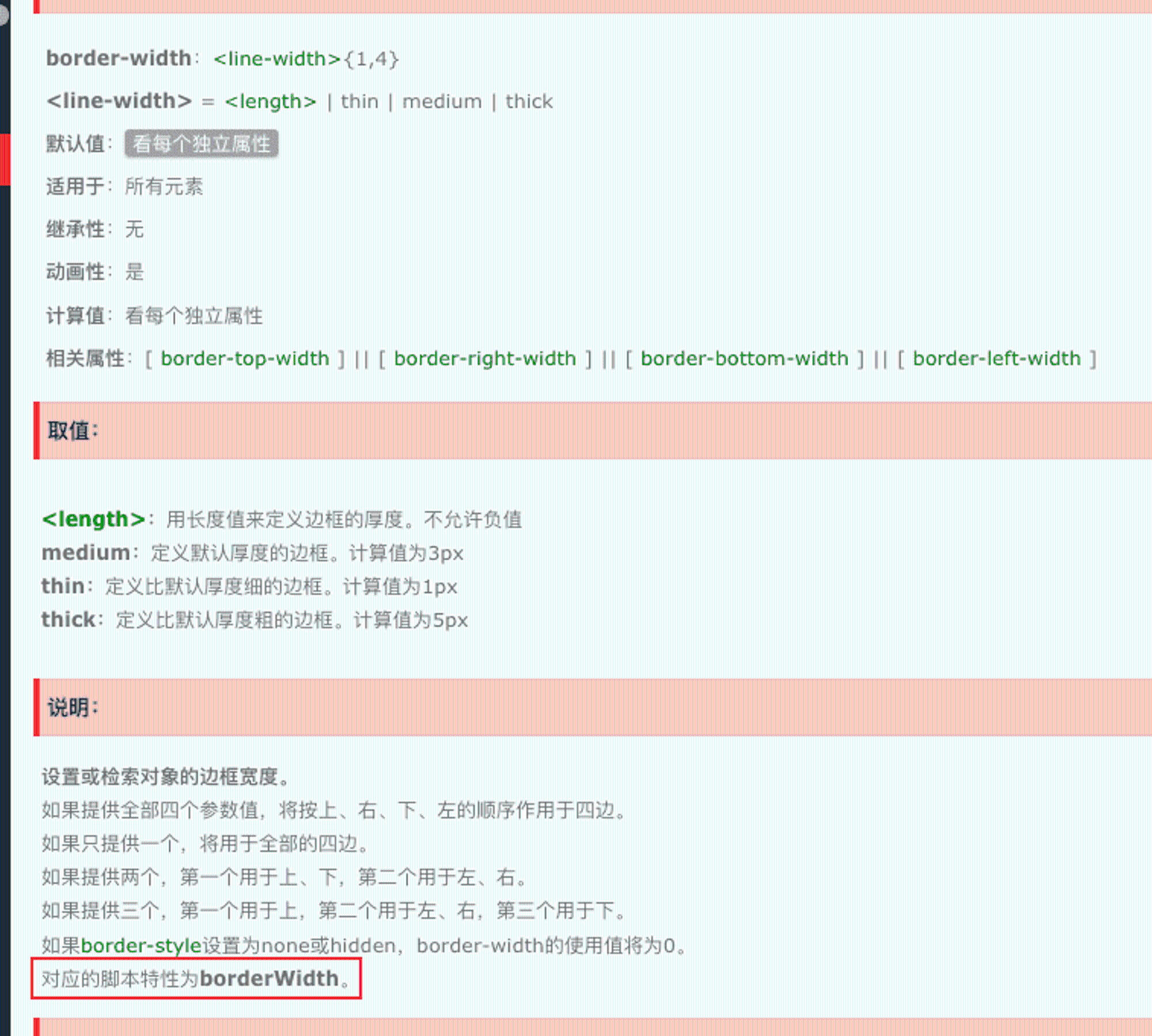

样式配置的格式已经定义好了,其中需要注意的是所有children下的子项中prop必须是html元素的css属性,具体的css属性名称并不是我们在style文件中填写的,而是在js中对应的名称,这个可以在网上搜索:css3 中文手册,类似如下:

我们再详述一下各配置项的意义:

  • label:配置显示的分组名
  • prop:唯一的属性区分,此属性要与同级别中的其他配置不同
  • children:此属性组下面的配置项
    • label:每个属性的名称
    • prop:css属性值
    • type:属性编辑时显示的组件类型,目前可显示的组件是固定的,类型都定义在FormType
    • componentOptions:属性对应的配置项,不同类型的组件有不同的配置项,具体可以在src/types/component.d.ts中查看定义,所有配置都有defaultValue配置,作为属性初始化时的默认值

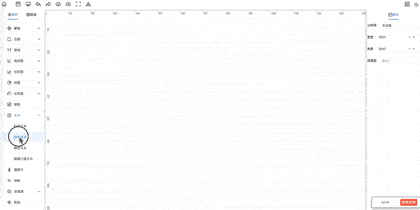

配置完样式后,我们在编辑页面看一下效果:

搞清楚了样式的配置,下面我们再说说属性的配置,属性配置与样式配置格式一致,有一些小细节需要注意。

属性配置

属性配置是继承私有变量_prop,配置格式与样式相同,我们这里配置一个示例属性:

class DigitalTextComponent extends BaseComponent {
  constructor(id?: string, name?: string, icon?: string) {......}
  _prop: PropsType[] = [
      {
        label: '数据配置',
        prop: 'dataconfig',
        children: [
          {
            prop: 'data',
            label: '数据',
            type: FormType.NUMBER,
            componentOptions: {
              defaultValue: 100000,
              max: 99999999,
              min: 0
            }
          }
        ]
      }
    ]
}

格式这里就不解释了,这里我们用到了数值类型,因此可以配置最大最小值。

接下来就是要在vue文件中使用属性配置了,属性不像样式,样式是html元素本身就支持的,因此只要我们配置好,就可以生效了,但是属性是组件专有的,什么属性要产生什么效果全凭我们自己书写逻辑,因此配置好属性我们只会在编辑页面看到属性展示和配置,但是实际配置后是没有任何效果的,具体效果我们在vue中实现。

属性使用

首先我们要添加一个类型定义文件,因为ts最基础的优势就是类型提示,而我们封装的组件基类是通用的,因此需要在每个组件中使用自己的属性类型定义,定义如下:

// DigitalText/type.ts
export interface DigitalType {
  dataconfig: {
    data: number
  }
}

为了准确的进行提示,类型定义必须和属性配置一直,具体来讲就是children下面的prop作为属性值,children外面的prop作为属性键,可以对比一下type.ts中的配置和_prop的配置。

组件的配置信息是通过外部传入的,所以所有组件都必须接收外部数据,我们已经定义好了固定的格式

const props = defineProps<{
  component: DigitalTextComponent
}>()

组件相关的所有信息都将通过component传入进来,为了监听属性变化和类型提示,我们封装了一个hook,减少每个组件中通用的处理,useProp的使用如下:

const propChange = (prop: string, key: string, value: number) => {
  console.log(prop, key, value)
}

const { propValue } = useProp<DigitalType>(props.component, propChange)

useProp接收三个参数,一个是component,主要是为了添加类型提示,所以这里也传入了一个泛型定义,就是我们在type.ts中定义的类型,另外两个参数是属性变化回调函数和样式变化回调函数。一般情况下我们只需要处理属性变化回调,样式变化是自动生效的,所以基本上不用处理,如果有特殊需求才需要。属性变化回调函数中有三个参数,prop对应的是属性配置中外层的prop值,key对应的是属性配置中children中的prop值,而value就是属性变化的值。

最终我们的属性处理结果如下:

<template>
  <div>{{ data }}</div>
</template>

<script lang="ts" setup>
import { ref } from 'vue'
import DigitalTextComponent from './config'
import { useProp } from '@/resource/hooks'
import { DigitalType } from './type'

const props = defineProps<{
  component: DigitalTextComponent
}>()

const propChange = (prop: string, key: string, value: number) => {
  if (prop === 'dataconfig' && key === 'data') {
    data.value = value
  }
}
const { propValue } = useProp<DigitalType>(props.component, propChange)

const data = ref<number>(propValue.dataconfig.data)
</script>

<style lang="less" scoped></style>

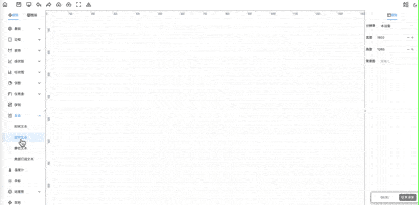

看一下页面上的效果:

上面我们用了属性回调去处理值变化响应,实际上还有其他的方式可以处理,我们要明白属性回调的根本需求是什么?主要就是为了编辑了对应的属性后,我们在组件内能监测到变化反馈到显示上。相同这一点,可用的方法就多了。

  • 直接使用props传递的属性值在template中渲染数据
<template>
  <div>{{ propValue.dataconfig.data }}</div>
</template>

<script lang="ts" setup>
import DigitalTextComponent from './config'
import { useProp } from '@/resource/hooks'
import { DigitalType } from './type'

const props = defineProps<{
  component: DigitalTextComponent
}>()

const { propValue } = useProp<DigitalType>(props.component)

因为vue响应式的原因,props中的数据是可以响应变化的,那么我们直接在template中使用即可,不需要做任何监测。

  • 使用computed或者watch监听属性变化

这里和上面是一样的道理,vue会自动帮我们处理响应式数据,只要用vue的计算属性或者watch也可以监听到属性变化。

<template>
  <div>{{ data }}</div>
</template>

<script lang="ts" setup>
import { computed } from 'vue'
import DigitalTextComponent from './config'
import { useProp } from '@/resource/hooks'
import { DigitalType } from './type'

const props = defineProps<{
  component: DigitalTextComponent
}>()

const { propValue } = useProp<DigitalType>(props.component)

const data = computed<number>(() => {
  return propValue.dataconfig.data
})
</script>

<style lang="less" scoped></style>

  • 属性变化回调的另一种用法
<template>
  <div>{{ data }}</div>
</template>

<script lang="ts" setup>
import { ref } from 'vue'
import DigitalTextComponent from './config'
import { useProp } from '@/resource/hooks'
import { DigitalType } from './type'

const props = defineProps<{
  component: DigitalTextComponent
}>()

const propChange = () => {
  data.value = propValue.dataconfig.data
}

const { propValue } = useProp<DigitalType>(props.component, propChange)

const data = ref<number>(propValue.dataconfig.data)
</script>

<style lang="less" scoped></style>

属性变化回调接收任何参数,我们可以选择接收参数,也可以不接收参数,在一些配置项比较多的组件中,我们不想在属性回调中去一个一个判断变化的属性,那么就可以使用这种方式,在这种方式中我们只是把属性回调作为一个通知,即通知我们属性发生变化了,而我们不关心哪一个属性发生了变化,把所有的属性都修改一遍即可,虽然听起来比较麻烦,但是在一些复杂组件中确实很有作用。在这里我们要明白,只要属性发生了变化,那么prop中的数据也必定发生了变化,所以我们随时取prop中的数据它都是最新的。

总结

到这里,一个组件的整个添加过程就讲完了,根据目前的开发进度来看,基本上所有的部分都讲到了,如果有人在使用过程中发现了什么问题或者有哪些地方不够清楚的,可以在项目的issue中提,也可以通过其他方式反馈。
