Fluent Meshing WTM|几何导入和表面网格

导读:介绍WTM导入几何和网格划分。

  1. WTM主要工作流程
  2. 几何导入
  3. 表面网格划分
  4. 局部尺寸设置
  5. 局部尺寸定义演示

WTM主要工作流程

WTM的主要工作流程主要包括以下几个步骤:

WTM工作流程主要包括几何导入、创建表面网格、几何描述、创建体网格、切换到求解模式。

导入几何

  • 首先定义单位,选择导入的文件
    • 切换到求解模式时,单位会自动转换为m
  • 导入几何后,软件会自动生成.PMDB格式文件
    • Linux不支撑SpaceClaim,但能够直接导入PMDB文件
    • Fluent Meshing读取几何文件时,直接读取PMDB文件速度更快。

表面网格划分

导入完几何后,首先就是进行划分表面网格。

  • 划分表面网格就是用网格重新定义几何的表面,定义完表面网格,后续操作就直接使用网格,而不是几何表面。

  • 表面网格是创建体网格的起点,组成边界层的棱柱网格就是从表面网格发展而来。

  • 高质量表面网格是划分高质量体网格的前提条件。

局部尺寸设置

  • 局部尺寸设置(Add Local Sizing)输入的参数
    • Name、 Growth Rate、Size Control Type、Target Mesh Size、Select labels or zones
  • 局部尺寸属于软尺寸
    • 在指定的表面和区域或BOI区域定义最大网格尺寸
    • 在由全局大小函数计算出更小尺寸的区域中,作用域上的网格大小可以小于Target Mesh Size

局部尺寸定义演示

(1)目标尺寸设置

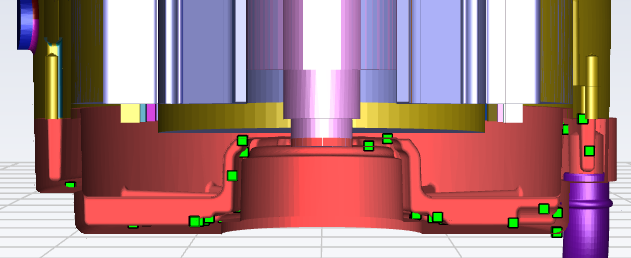

  • 勾选“Draw Size Boxes”,会在图形界面中用小方块显示目标尺寸的大小。

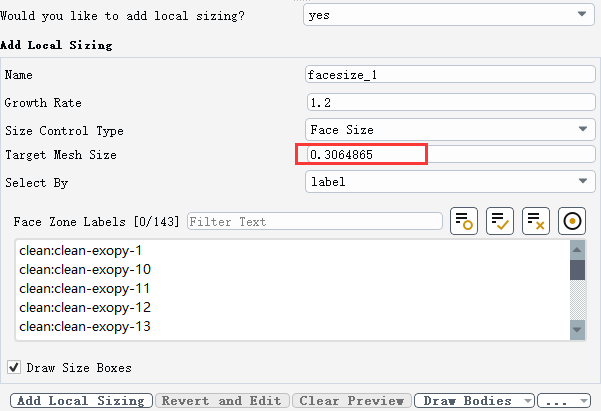

设置目标尺寸
设置目标尺寸

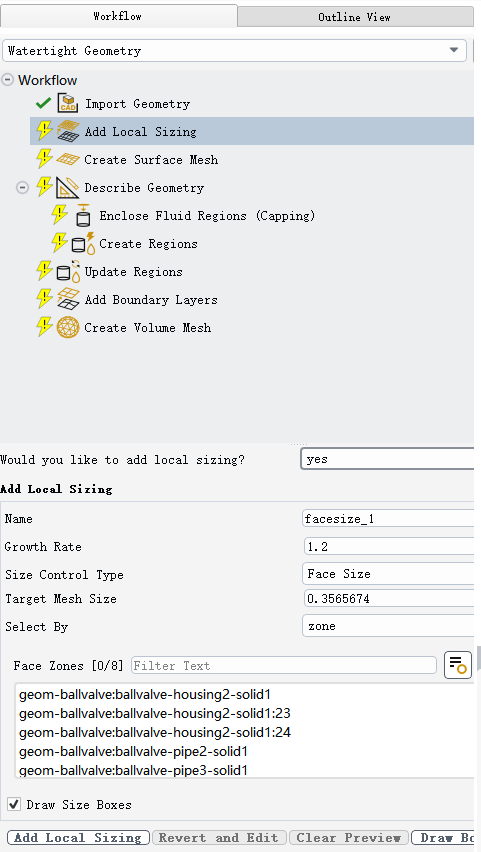

(2)按“Label”和按“Zone”选择

选择
选择
  • “Zone”:选择几何上独立的面
  • “Label”:选择在SpaceClaim中命名的边界及实体,一般推荐“Label”选择
  • 无论是哪种方式,均可通过在图形窗口中右键单击选择,或在输入面板中进行选择,并且可以将尺寸分配给多个区域/标签

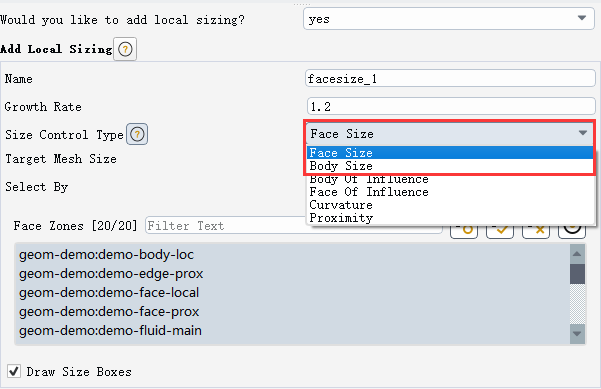

(3)尺寸控制类型

Face Size和Body Size

  • 两种方式对表面网格有相同的效果

  • Face Size通过体网格生长间接影响网格尺寸

  • Body Size通过设置体网格尺寸直接影响体网格大小。BodySize是“软”尺寸,定义体网格的最大值,当其他尺寸函数在体内定义了更小的尺寸,那么一些网格单元可能更小。

邻近度函数Proximity Sizing

  • 最大、最小尺寸设置(Local min Size & Max Size)

    • 这里的最大最小尺寸仅应用在作用的标签或区域上
    • 可以防止网格过粗或过细,一般如果正确定义其他网格设置,则可以忽略这些闲置
  • Cells Per Gap:定义几何狭缝中生成的网格层数

  • Scope to:定义尺寸函数作用区域,共有三个选项-faces、edges、faces and edges

    • 左侧Scope to faces:整个面上具有精细的网格分辨率,以确保间隙的网格数量;当实体需要较精细的网格分辨率时(比如固体之间的共轭传热),则采用该方式。
    • 右侧Scope to edges:实体边缘的网格分辨率是相同的,但往中间移动时,网格尺寸变大;该方式适用于流体绕实体周围运动,需要确保实体的几何细节。

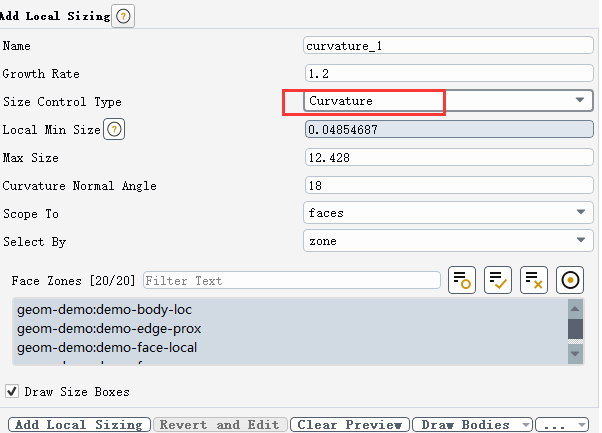

曲率函数Curvature Sizing

  • 大部分设置与Proximity Sizing相同
  • Curvature Sizing需要设置曲率法向角(Curvature Normal Angle)
    • 18°表示圆圈内有20 个网格节点,10°表示圆圈内有36个节点
    • Scope to:定义尺寸函数作用区域,共有三个选项-faces、edges、faces and edges;最常用的是作用在Face上。

下一篇介绍BOI局部尺寸设置方法、全局尺寸设置。
