单向、疲劳滞回环处理程序—UFHLA

1前言

程序HLA无法处理单向循环加载、疲劳试验等得到的滞回曲线,这是由于算法与分析内容的不同,为了对单向循环加载、疲劳试验等得到的滞回曲线进行处理,编写了程序UFHLA(Unidirectional and Fatigue Hysteresis Loop Analysis)。

该程序可以对单向循环加载、疲劳试验等得到的滞回曲线进行处理,如分解滞回曲线、计算单个滞回环面积、计算阻尼比、割线刚度,并支持批量操作。

2软件介绍

  • 软件图标:
  • 主界面

  • 关于

3主要功能

  • 支持批处理(导入的文件格式:TXT、CSV)
  • 支持一键导出所有数据
  • 支持图片保存
  • 支持分解滞回环

4参数含义

滞回环信息中各个参数的含义如下图所示,其中阻尼比、割线刚度的计算方法可以参考《水电水利工程土工试验规程》(DL/T 5355-2006)第28.0.9条,软件中各个参数也完全按照这些公式进行计算。

  • 滞回环面积:即图中红色部分面积
  • 割线刚度:Ed = 位移峰值点1与位移峰值点2连线的斜率
  • 阻尼比:λ = 红色部分面积/(4Π×绿色部分面积)

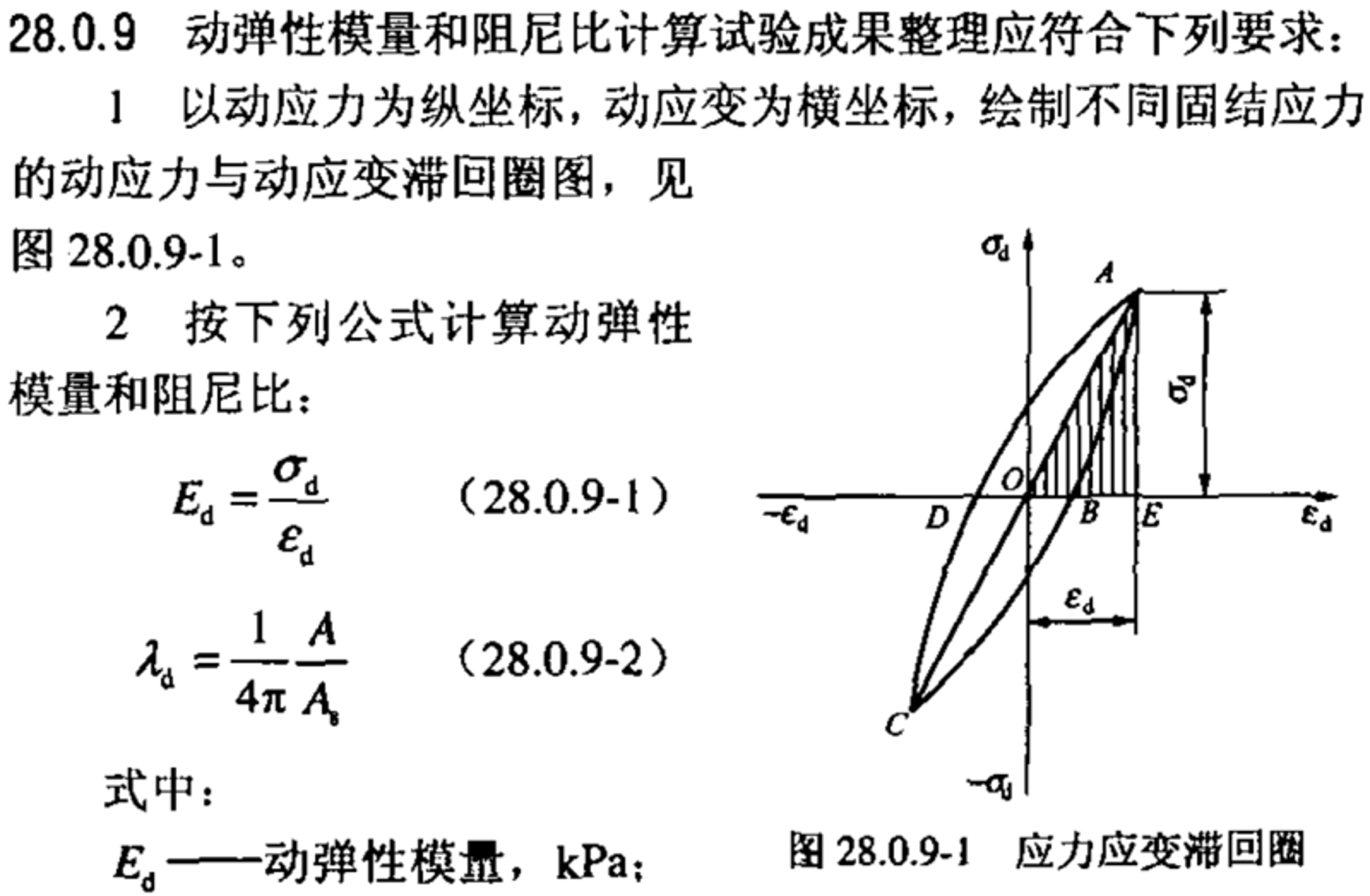

为方便理解,这里同时给出了规范中的截图,如下所示:

规范截图
规范截图

5使用教程

帮助
帮助
导出文件结构
导出文件结构
导出文件结构
导出文件结构

6软件获取

如果您需要使用该软件,请关注本公众号,并在后台回复关键字

UFHLA

获取下载链接。
