trace 32 dump 分析案例:strupr 修改只读内存引发的血案

前言

介绍一个使用 trace 32 分析 dump 的案例,通过这个案例熟悉 trace 32 工具的使用方法,并了解常见的 dump 问题排查思路。

死机的设备是展锐 8910 平台,操作系统是 freertos, c 语言开发环境。

问题分析过程

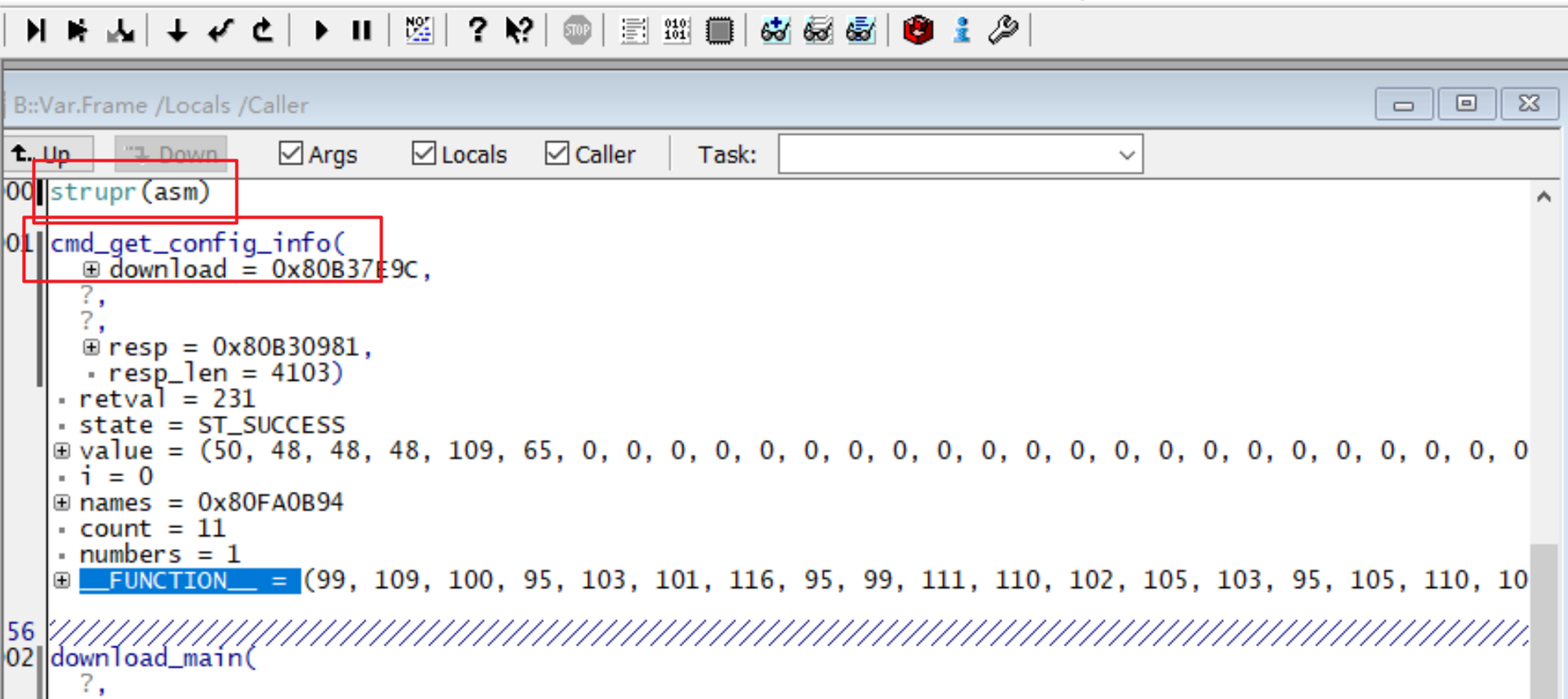

打开 trace 32,加载设备死机时 dump 文件, 首先开任务调用栈,看死机时的停留位置。

死机正在调用的一个函数为strupr,对应的汇编代码为 strb r3,[r1],这种情况,按照以往经验可以猜测大概率是内存读写问题。为了避免误判,还是需要做一下常规异常排查。

  1. 查看任务列表,按照任务状态排序,查看ready状态的任务是否有看门狗喂狗任务,排除高优先级任务占用cpu,喂狗任务无法及时得到调度而死机的情况,从下面的截图看呢,喂狗任务正常挂起了,所以不是这个原因

  2. 查看任务栈,粗略看下有没有栈溢出的情况,排除是否是栈溢出导致内存访问问题。

    可以看到,download 任务的任务栈还有 0x2c38 字节未使用,任务栈是够用的,可以排除栈溢出问题。

排除这两种常见情况之后,再分析死机异常的具体原因。

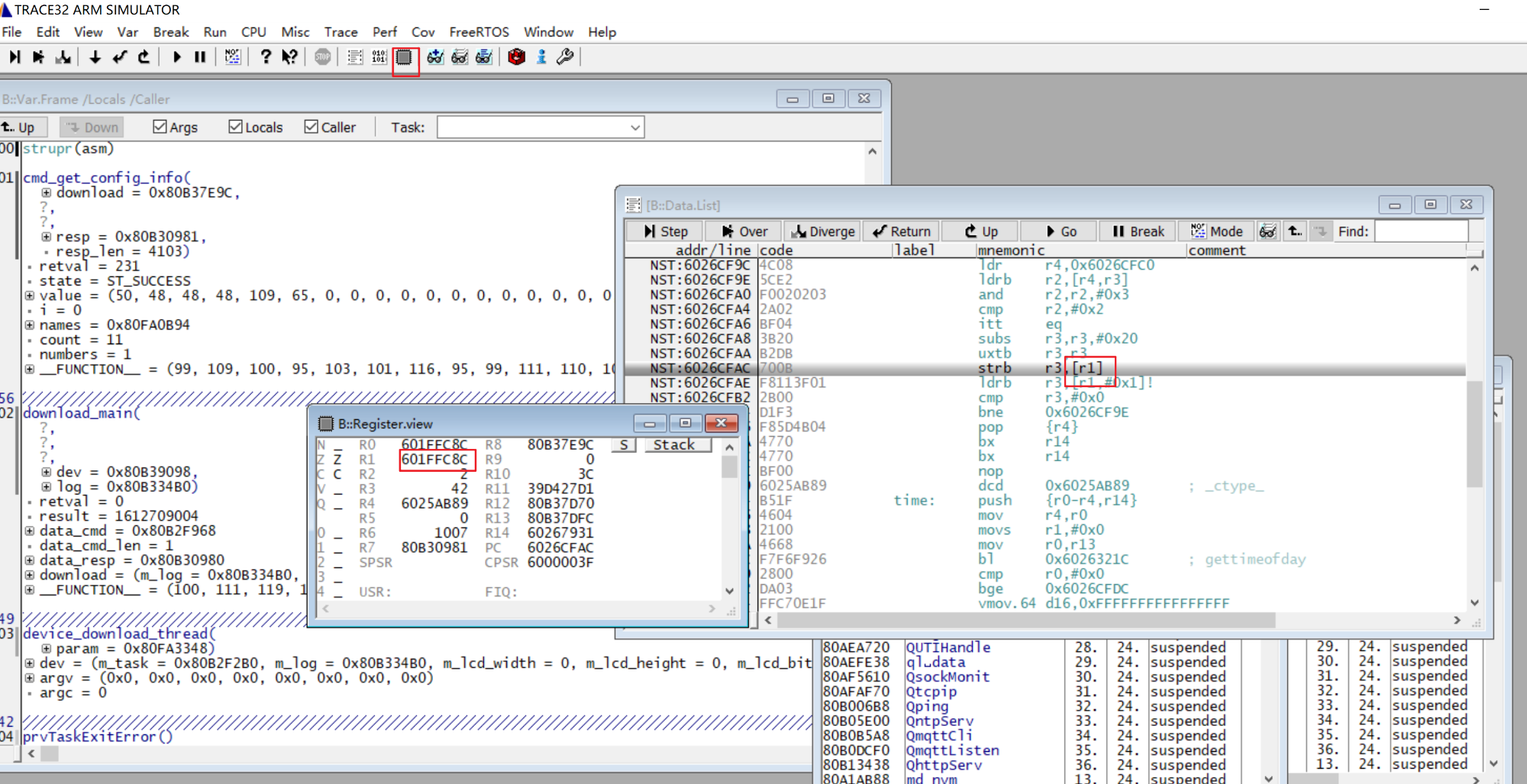

查看死机时汇编代码 strb r3,[r1],这条指令有访问r1寄存器所指向的内存数据,查看r1寄存器的值,为0x601FFC8C,根据平台经验,0x601FFC8C 这个地址要么是一个属于代码段的地址,要么是一个不存在的非法内存地址,因为栈或者堆上的内存地址是长成0x80xxxxxx这样的。

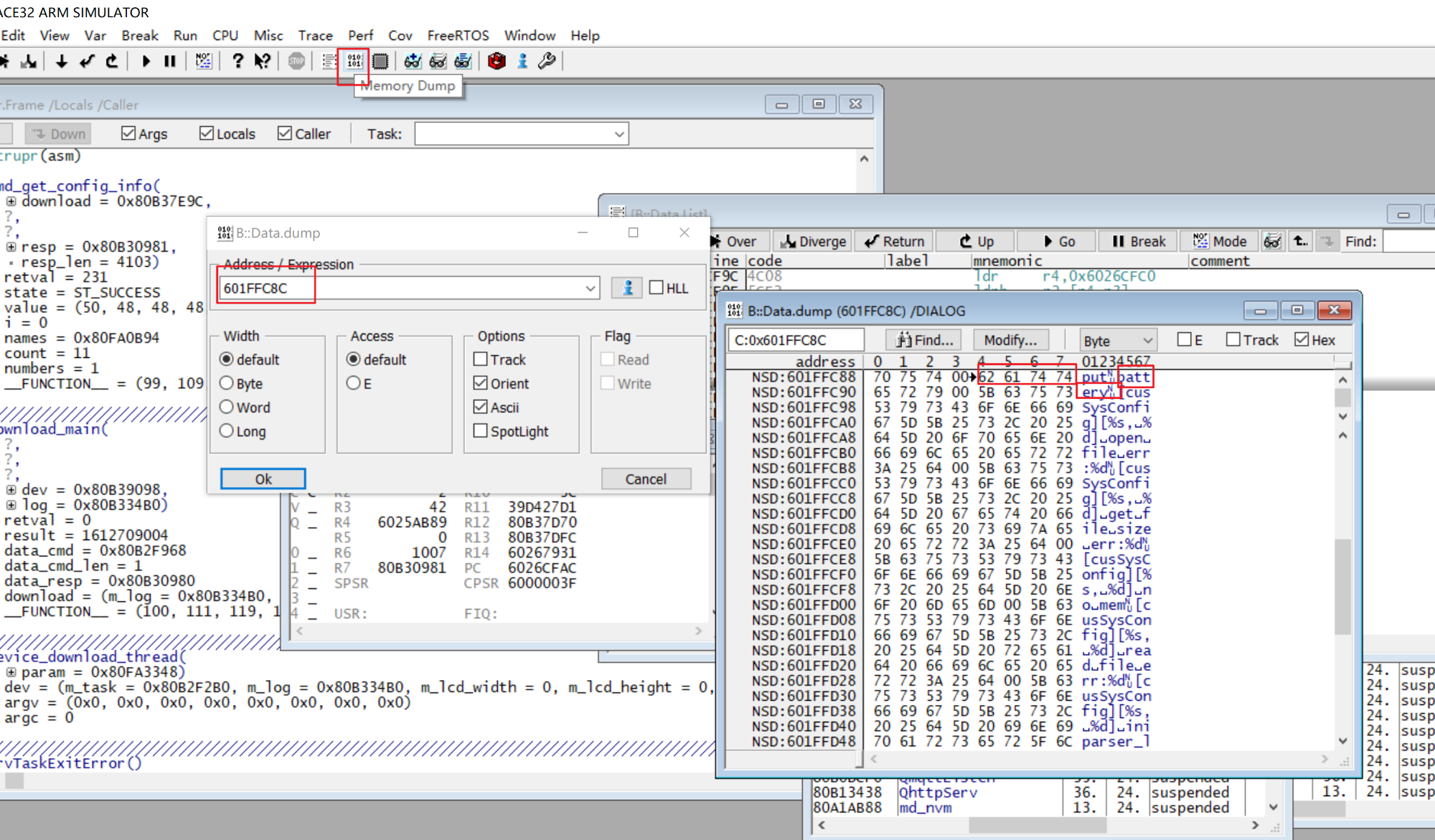

可以dump一下0x601FFC8C这个地址的数据,看看里面有什么内容,可以看下面截图,0x601FFC8C 地址存放的刚好是一个字符串 “battery”,0x601FFC8C正好是这个字符串的起始地址,由于0x601FFC8C是属于代码段的地址,只能读取不能修改,所以可以断定0x601FFC8C是一个字符串常量。死机原因也可以进一步推测,是不是修改了这个只读变量的内存数据而导致死机呢?

再来看 strupr 这个函数的功能,strupr 是 c 标准库中的一个函数,功能是输入一个字符串数据,然后将其转换为大写。

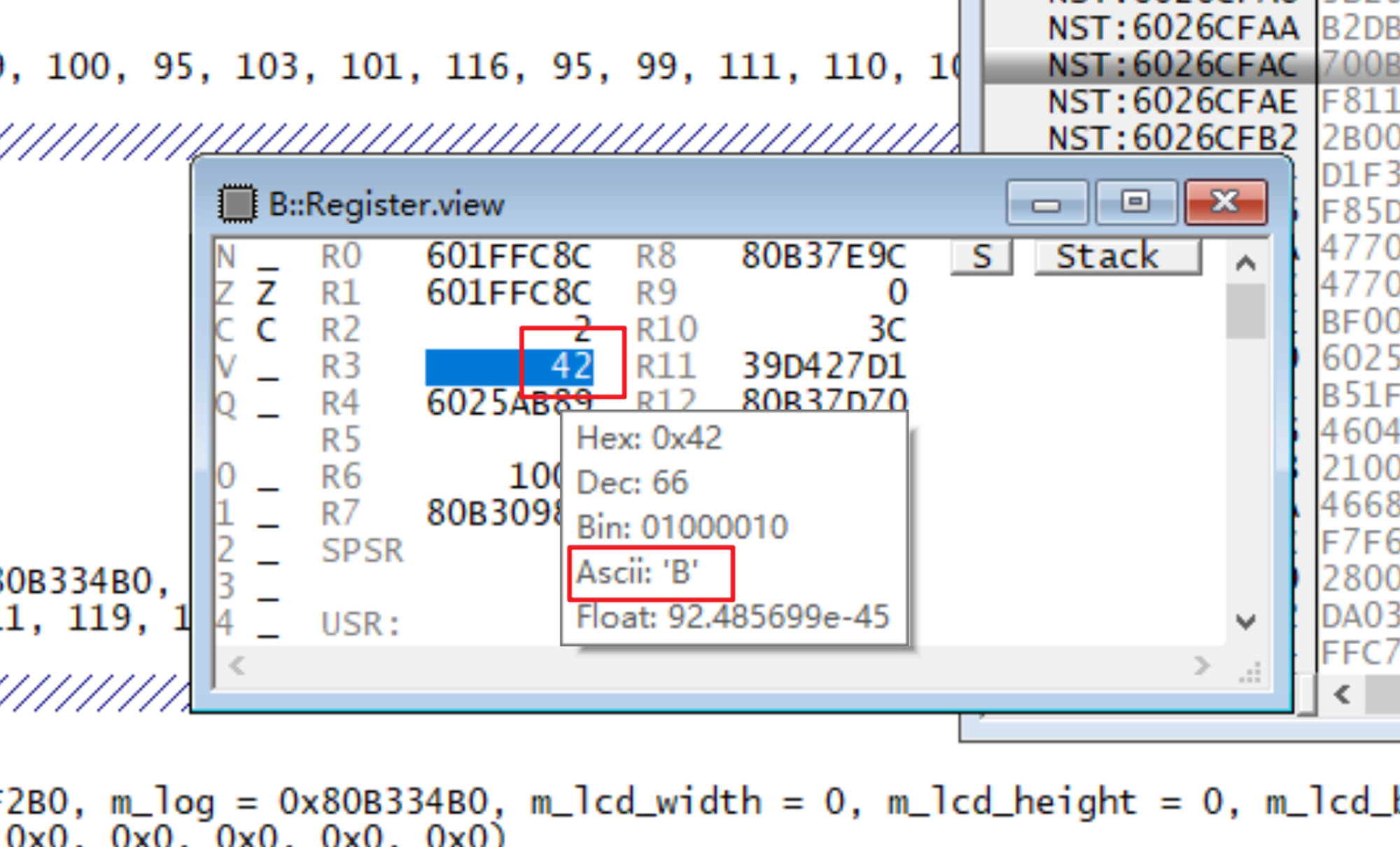

问题原因似乎逐渐清晰了,汇编指令 strb 的功能正好是将寄存器的一个字节保存到某个内存地址,strb r3,[r1] 也就是将 r3的值保存到r1所指向的地址0x601FFC8C,r3的值是0x42, 对应ascii 字符 “B”, 目的是将battery中的“b”改成大写的"B"。

0x601FFC8C 地址里的数据是只读的,修改0x601FFC8C里面的数据导致了死机,死机的根本原因也就找到了。

最后再来看看这段触发死机的代码是怎么写的,cmd_get_config_info 函数里面调用了strupr函数死机,需要查看cmd_get_config_info 的实现

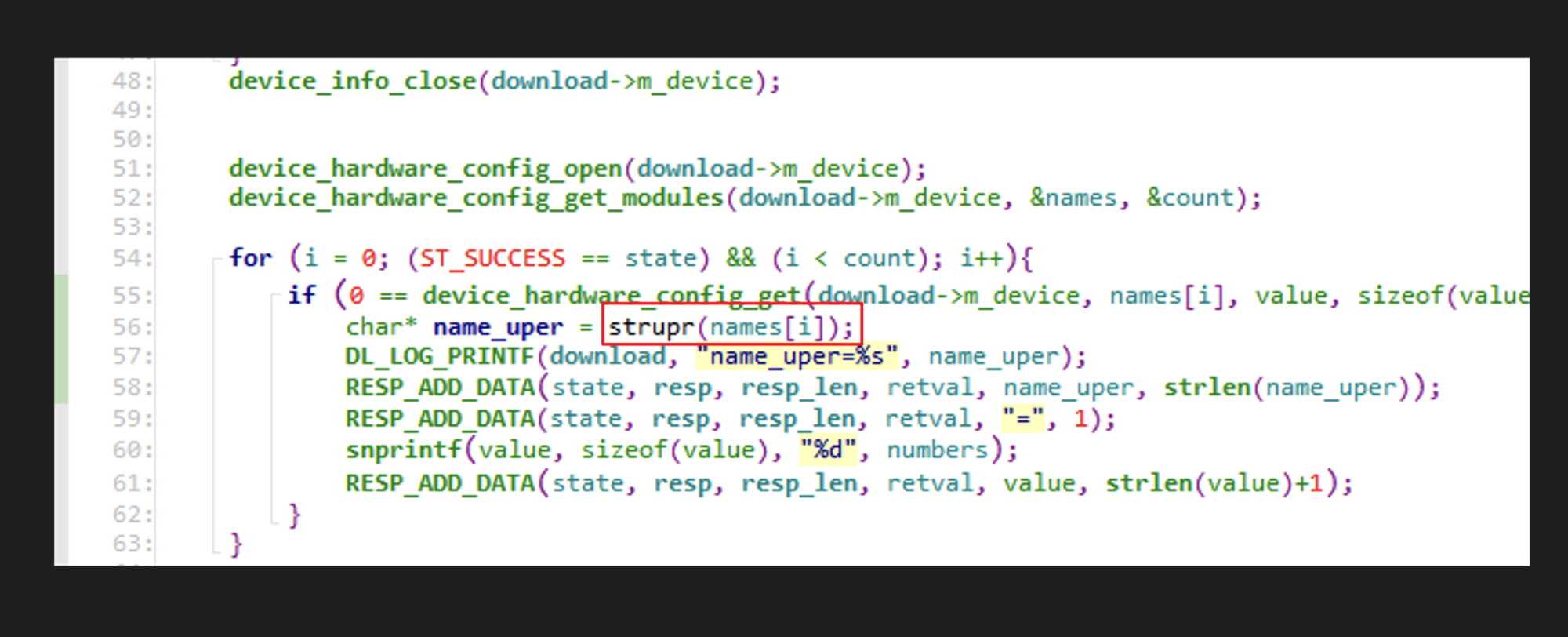

cmd_get_config_info 中使用 strupr 修改数组 names 里面的值

然后再看 names 里面的数据怎么来的

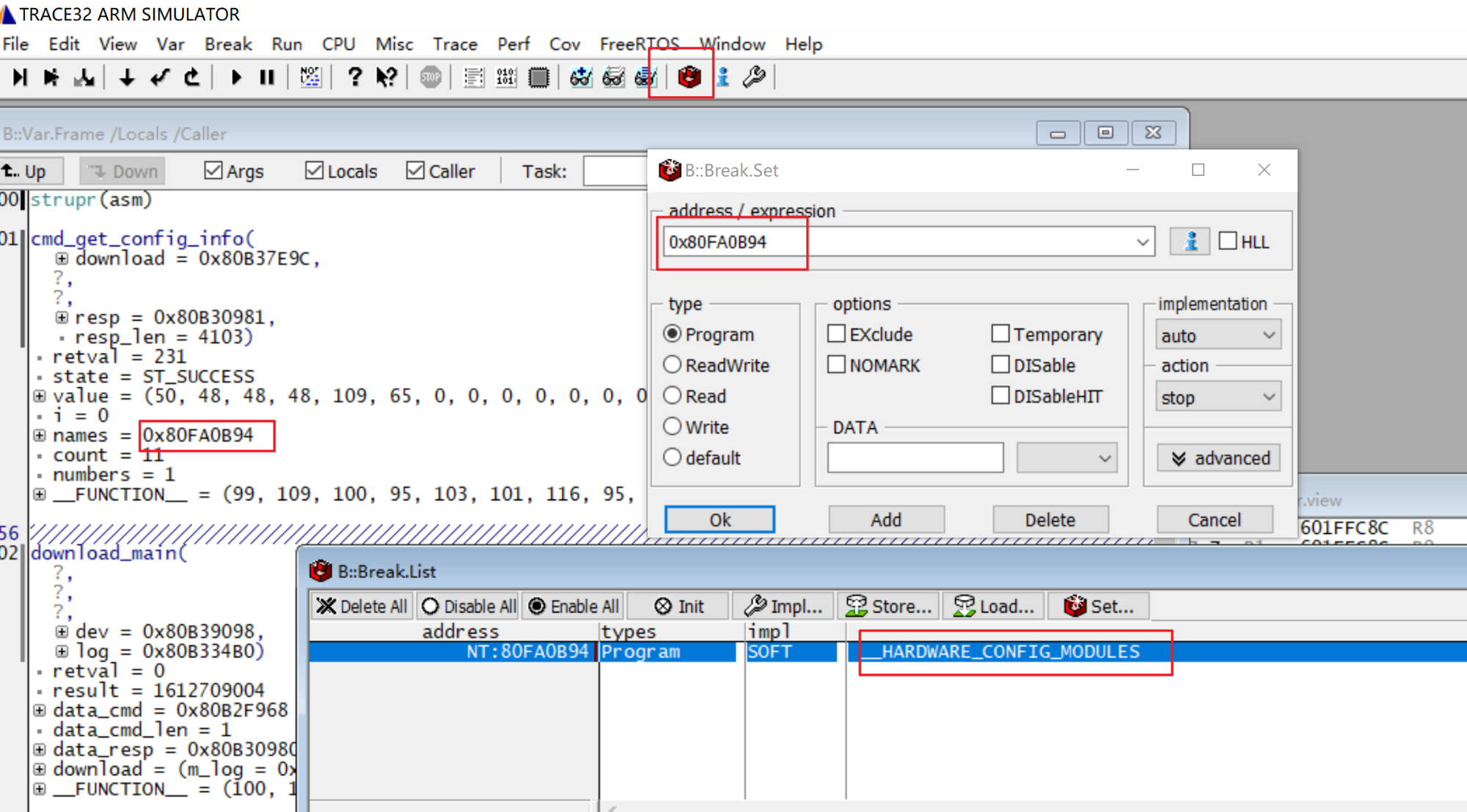

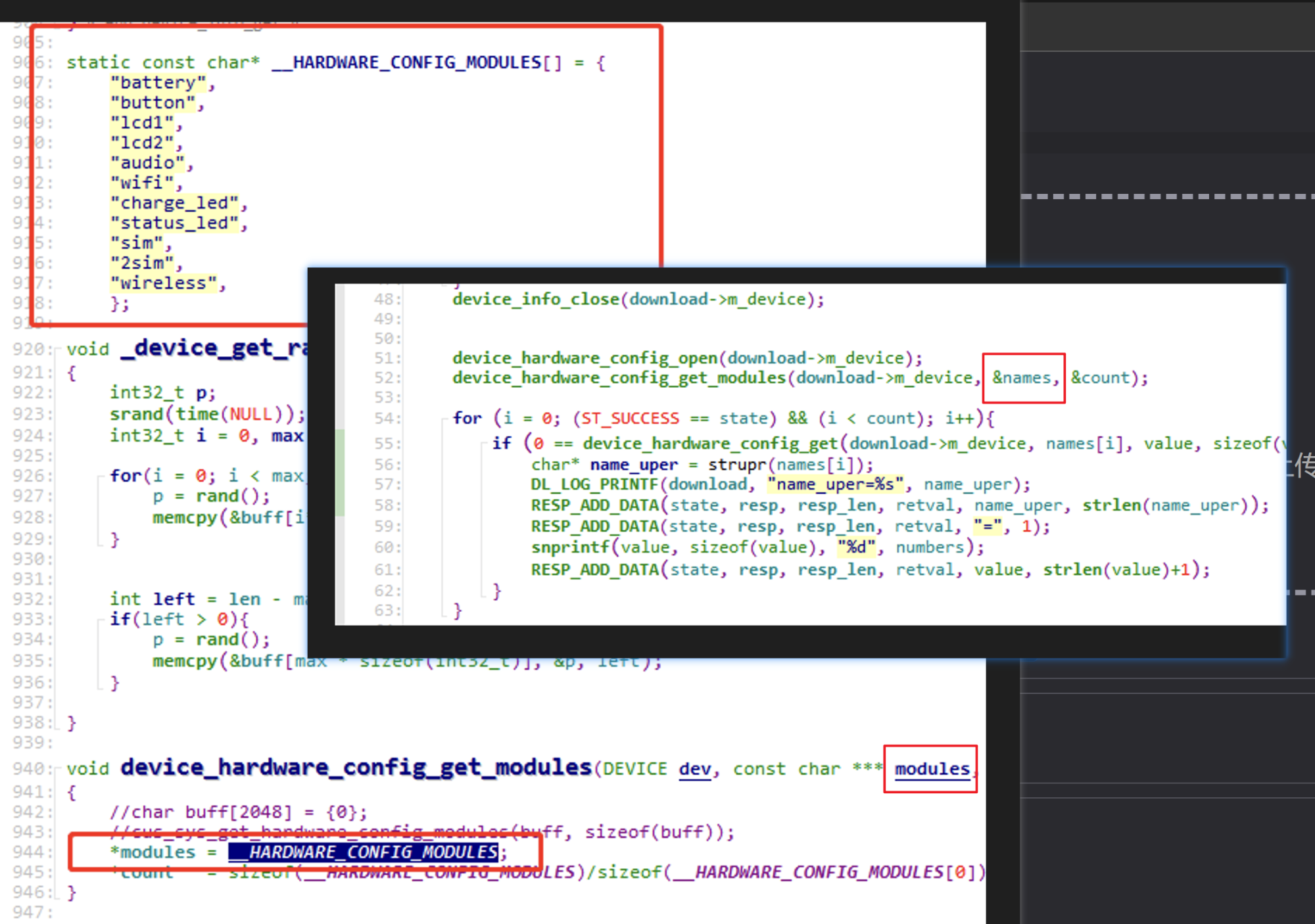

原来啊,names 里面的数据,是来自 static const char * 定义的一组字符串数据。在 trace 32 里面,也可以通过对names这个变量指向的地址0x80FA0B94设置断点的方式,查看变量名或者函数名,如下图所示,0x80FA0B94正好是全局变量 __HARDWARE_CONFIG_MODULES 的起始地址。

一点感想

c 语言是不安全的编程语言,开发调试过程中出现内存问题不可避免,无论如何小心谨慎,老司机也会有翻车的时候,c 语言这样的语言特性,对开发维护和支持来说,是一个不小的包袱。
