【推理引擎】ONNX模型解析

定义模型结构

首先使用 PyTorch 定义一个简单的网络模型:

class ConvBnReluBlock(nn.Module):
    def __init__(self) -> None:
        super().__init__()

        self.conv1 = nn.Conv2d(3643)
        self.bn1 = nn.BatchNorm2d(64)
        self.maxpool1 = nn.MaxPool2d(31)

        self.conv2 = nn.Conv2d(64323)
        self.bn2 = nn.BatchNorm2d(32)

        self.relu = nn.ReLU()

    def forward(self, x):
        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)
        out = self.maxpool1(out)

        out = self.conv2(out)
        out = self.bn2(out)
        out = self.relu(out)

        return out

在导出模型之前,需要提前定义一些变量:

model = ConvBnReluBlock()     # 定义模型对象
x = torch.randn(23255255)      # 定义输入张量

然后使用 PyTorch 官方 API(torch.onnx.export)导出 ONNX 格式的模型:

# way1:
torch.onnx.export(model, (x), "conv_bn_relu_evalmode.onnx", input_names=["input"], output_names=['output'])

# way2:
import torch._C as _C
TrainingMode = _C._onnx.TrainingMode
torch.onnx.export(model, (x), "conv_bn_relu_trainmode.onnx", input_names=["input"], output_names=['output'],
                opset_version=12,                    # 默认版本为9,但是如果低于12,将不能正确导出 Dropout 和 BatchNorm 节点
                training=TrainingMode.TRAINING,      # 默认模式为 TrainingMode.EVAL
                do_constant_folding=False)           # 常量折叠,默认为True,但是如果使用TrainingMode.TRAINING模式,则需要将其关闭

# way3
torch.onnx.export(model,
                (x),
                "conv_bn_relu_dynamic.onnx",
                input_names=['input'],
                output_names=['output'],
                dynamic_axes={'input': {0: 'batch_size', 2: 'input_width', 3: 'input_height'},
                            'output': {0: 'batch_size', 2: 'output_width', 3: 'output_height'}})

可以看到,这里主要以三种方式导出模型,下面分别介绍区别:

  • way1:如果模型中存在 BatchNorm 或者 Dropout,我们在导出模型前会首先将其设置成 eval 模式,但是这里我们即使忘记设置也无所谓,因为在导出模型时会自动设置(export函数中training参数的默认值为TrainingMode.EVAL)。
  • way2:如果我们想导出完整的模型结构,包括 BatchNorm 和 Dropout,则应该将 training 属性设置为 train 模式。
  • way3:如果想要导出动态输入的模型结构,则需要设置 dynamic_axes 属性,比如这里我们将第一、三和四维设置成动态结构,那么我们就可以输入任何Batch大小、任何长宽尺度的RGB图像。

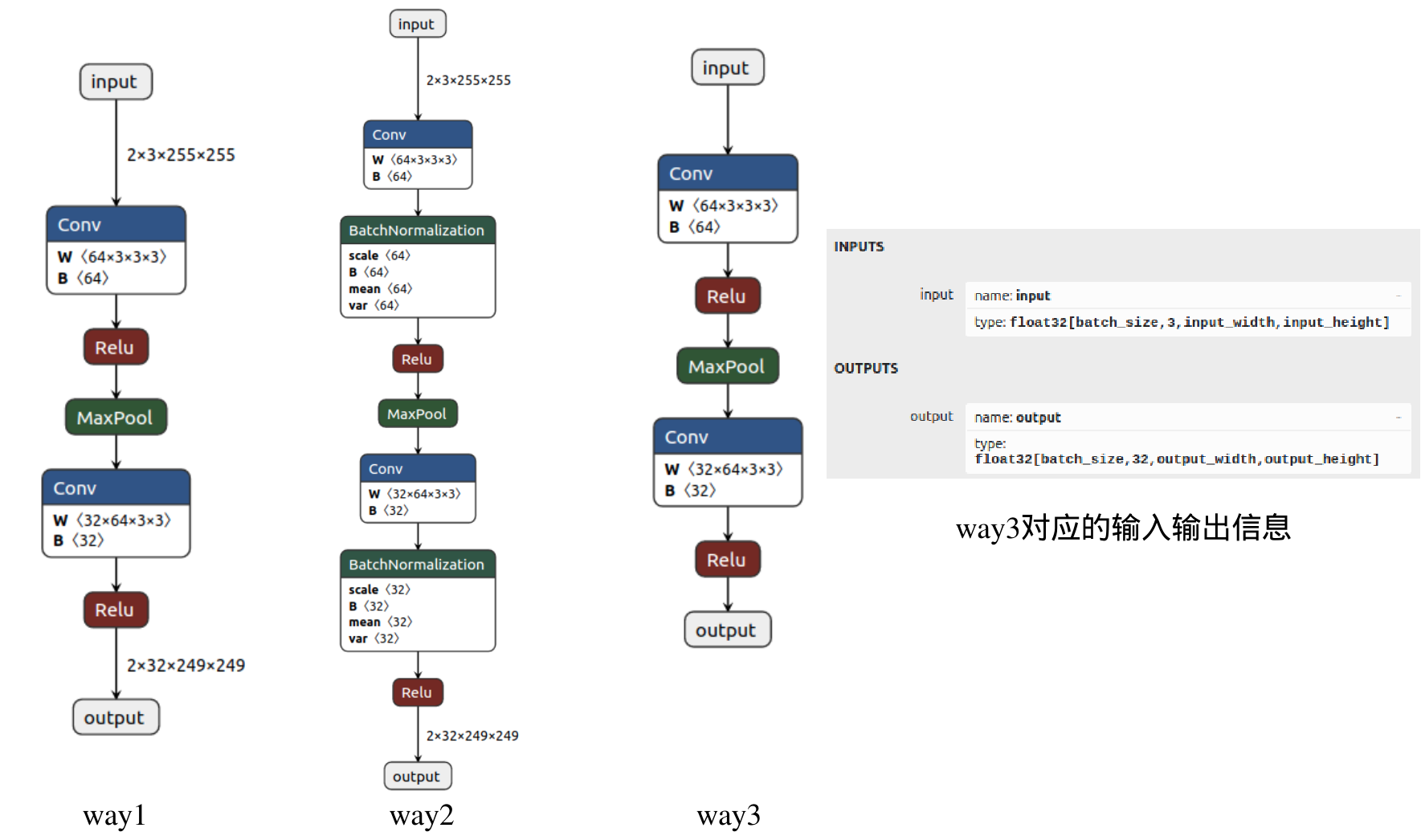

下图分别将这三种导出方式的模型结构使用 Netron 可视化:

分析模型结构

这里参考了BBuf大佬的讲解:【传送门:https://zhuanlan.zhihu.com/p/346511883】 接下来主要针对 way1 方式导出的ONNX模型进行深入分析。

ONNX格式定义:https://github.com/onnx/onnx/blob/master/onnx/onnx.proto 在这个文件中,定义了多个核心对象:ModelProto、GraphProto、NodeProto、ValueInfoProto、TensorProto 和 AttributeProto。

在加载ONNX模型之后,就获得了一个ModelProto,其中包含一些

  • 版本信息(本例中:ir_version = 7)
  • 生成者信息:producer_name: pytorch,producer_version: 1.10,这两个属性主要用来说明由哪些框架哪个版本导出的onnx
  • 核心组件:GraphProto

在 GraphProto 中,有如下几个属性需要注意:

  • name:本例中:name = 'torch-jit-export'
  • input 数组:
    [name: "input"
    type {
      tensor_type {
        elem_type: 1
        shape {
          dim {
            dim_value: 2
          }
          dim {
            dim_value: 3
          }
          dim {
            dim_value: 255
          }
          dim {
            dim_value: 255
          }
        }
      }
    }
    ]
  • output 数组:
    [name: "output"
    type {
      tensor_type {
        elem_type: 1
        shape {
          dim {
            dim_value: 2
          }
          dim {
            dim_value: 32
          }
          dim {
            dim_value: 249
          }
          dim {
            dim_value: 249
          }
        }
      }
    }
    ]
  • node 数组,该数组中包含了模型中所有的计算节点(本例中:"Conv_0"、"Relu_1"、"MaxPool_2"、"Conv_3"、"Relu_4"),以及各个节点的属性,:
     [input: "input"
    input: "23"
    input: "24"
    output: "22"
    name: "Conv_0"
    op_type: "Conv"
    attribute {
      name: "dilations"
      ints: 1
      ints: 1
      type: INTS
    }
    attribute {
      name: "group"
      i: 1
      type: INT
    }
    attribute {
      name: "kernel_shape"
      ints: 3
      ints: 3
      type: INTS
    }
    attribute {
      name: "pads"
      ints: 0
      ints: 0
      ints: 0
      ints: 0
      type: INTS
    }
    attribute {
      name: "strides"
      ints: 1
      ints: 1
      type: INTS
    }

    input: "22"
    output: "17"
    name: "Relu_1"
    op_type: "Relu"
    , input: "17"
    output: "18"
    name: "MaxPool_2"
    op_type: "MaxPool"
    attribute {
      name: "kernel_shape"
      ints: 3
      ints: 3
      type: INTS
    }
    attribute {
      name: "pads"
      ints: 0
      ints: 0
      ints: 0
      ints: 0
      type: INTS
    }
    attribute {
      name: "strides"
      ints: 1
      ints: 1
      type: INTS
    }

    input: "18"
    input: "26"
    input: "27"
    output: "25"
    name: "Conv_3"
    op_type: "Conv"
    attribute {
      name: "dilations"
      ints: 1
      ints: 1
      type: INTS
    }
    attribute {
      name: "group"
      i: 1
      type: INT
    }
    attribute {
      name: "kernel_shape"
      ints: 3
      ints: 3
      type: INTS
    }
    attribute {
      name: "pads"
      ints: 0
      ints: 0
      ints: 0
      ints: 0
      type: INTS
    }
    attribute {
      name: "strides"
      ints: 1
      ints: 1
      type: INTS
    }

    input: "25"
    output: "output"
    name: "Relu_4"
    op_type: "Relu"
    ]
    通过以上 node 的输入输出信息,可提取出节点之间的拓扑关系,构建出一个完整的神经网络。
  • initializer 数组:存放模型的权重参数。
    [dims: 64
    dims: 3
    dims: 3
    dims: 3
    data_type: 1
    name: "23"
    raw_data: "\220\251\001>\232\326&>\253\227\372 ... 省略一眼望不到头的内容 ... "

    dims: 64
    data_type: 1
    name: "24"
    raw_data: "Rt\347\275\005\203\0 ..."

    dims: 32
    dims: 64
    dims: 3
    dims: 3
    data_type: 1
    name: "26"
    raw_data: "9\022\273;+^\004\2 ..."

    ...

至此,我们已经分析完 GraphProto 的内容,下面根据图中的一个节点可视化说明以上内容:

从图中可以发现,Conv 节点的输入包含三个部分:输入的图像(input)、权重(这里以数字23代表该节点权重W的名字)以及偏置(这里以数字24表示该节点偏置B的名字);输出内容的名字为22;属性信息包括dilations、group、kernel_shape、pads和strides,不同节点会具有不同的属性信息。在initializer数组中,我们可以找到该Conv节点权重(name:23)对应的值(raw_data),并且可以清楚地看到维度信息(64X3X3X3)。
