4 VXLAN通信机制

4.1 VXLAN通信流程

        VXLAN 在 VTEP 间建立隧道,通过 Layer 3 网络传输封装后的 Layer 2 数据。 下面的例子演示了数据如何在 VXLAN 上传输:

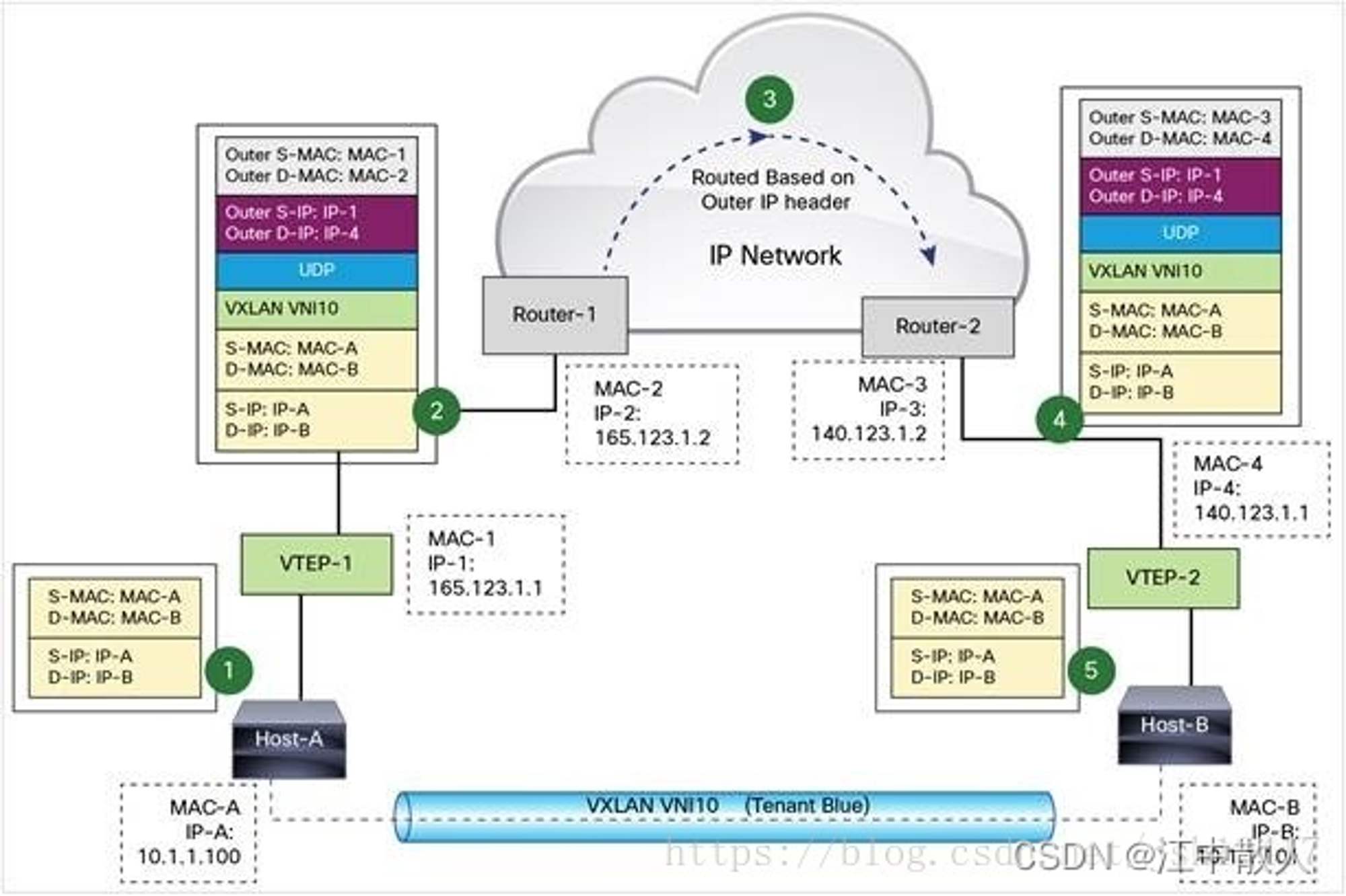

 图4-1 VXLAN通讯流程示意图

        图中 Host-A 和 Host-B 位于 VNI 10 的 VXLAN,通过 VTEP-1 和 VTEP-2 之间建立的 VXLAN 隧道通信。

        数据传输过程如下:

  • Host-A 向 Host-B 发送数据时,Host-B 的 MAC 和 IP 作为数据包的目标 MAC 和 IP,Host-A 的 MAC 作为数据包的源 MAC 和 IP,然后通过 VTEP-1 将数据发送出去。
  • VTEP-1 从自己维护的映射表中找到 MAC-B 对应的 VTEP-2,然后执行 VXLAN 封装,加上 VXLAN 头,UDP 头,以及外层 IP 和 MAC 头。此时的外层 IP 头,目标地址为 VTEP-2 的 IP,源地址为 VTEP-1 的 IP。同时由于下一跳是 Router-1,所以外层 MAC 头中目标地址为 Router-1 的 MAC。
  • 数据包从 VTEP-1 发送出去后,外部网络的路由器会依据外层 IP 头进行包路由,最后到达与 VTEP-2 连接的路由器 Router-2。
  • Router-2 将数据包发送给 VTEP-2。VTEP-2 负责解封数据包,依次去掉外层 MAC 头,外层 IP 头,UDP 头 和 VXLAN 头。
  • VTEP-2 依据目标 MAC 地址将数据包发送给 Host-B。

4.2 VXLAN报文转发流程

4.2.1 同子网互通流程

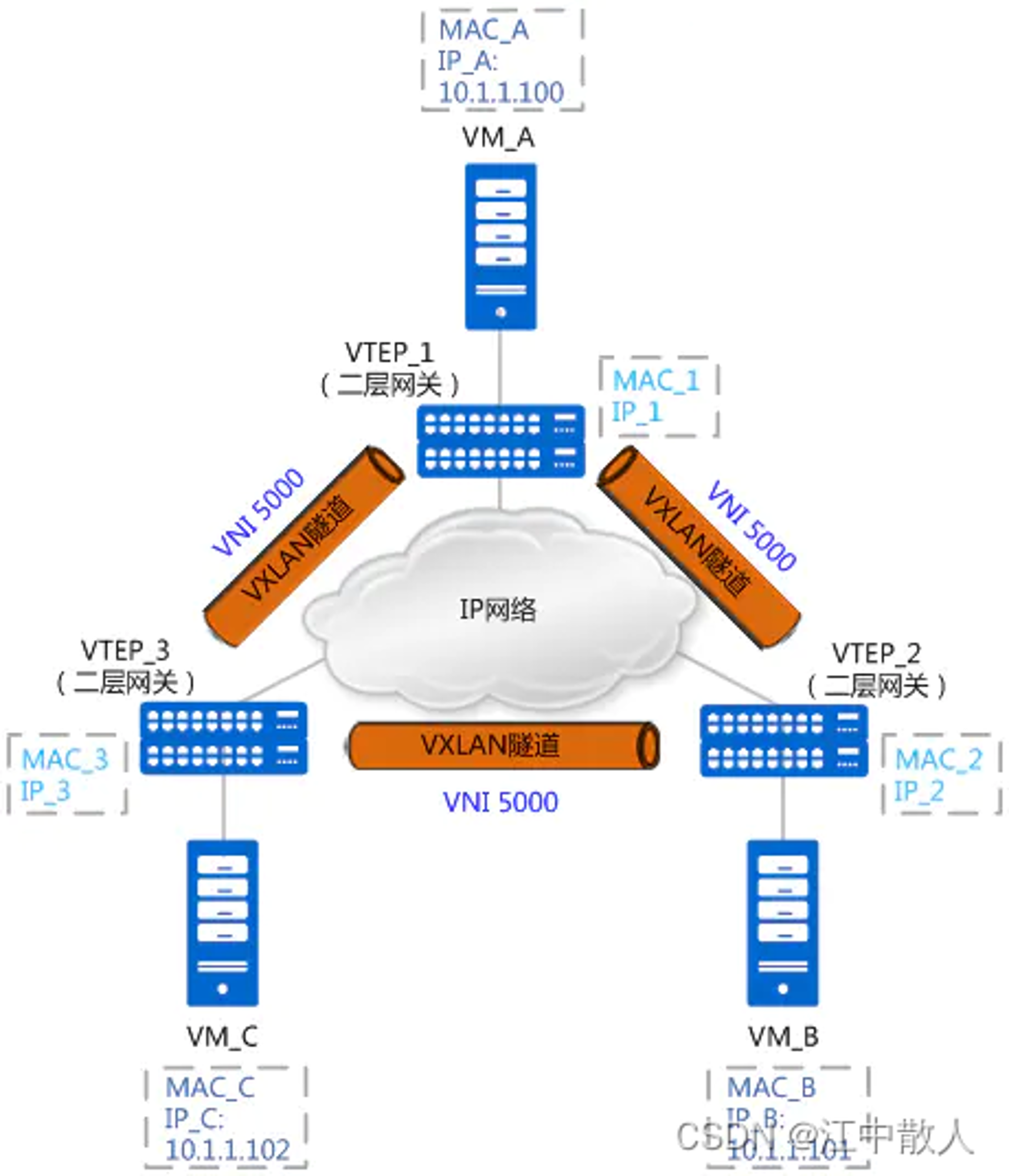

 图4-2 同子网VM互通组网图

        如图4-2所示,VM_A、VM_B和VM_C同属于10.1.1.0/24网段,且同属于VNI 5000。此时,VM_A想与VM_C进行通信。

        由于是首次进行通信,VM_A上没有VM_C的MAC地址,所以会发送ARP广播报文请求VM_C的MAC地址。

        下面就让我们根据ARP请求报文及ARP应答报文的转发流程,来看下MAC地址是如何进行学习的。

  • ARP请求报文转发流程

 图4-3 ARP请求报文转发流程

        如图4-3所示,ARP请求报文的转发流程如下:

  1. VM_A发送源MAC为MAC_A、目的MAC为全C、源IP为IP_A、目的IP为IP_C的ARP广播报文,请求VM_C的MAC地址。
  2. VTEP_1收到ARP请求后,根据二层子接口上的配置判断报文需要进入VXLAN隧道。确定了报文所属BD后,也就确定了报文所属的VNI。同时,VTEP_1学习MAC_A、VNI和报文入接口(Port_1,即二层子接口对应的物理接口)的对应关系,并记录在本地MAC表中。之后,VTEP_1会根据头端复制列表对报文进行复制,并分别进行封装。
    1. 可以看到,这里封装的外层源IP地址为本地VTEP(VTEP_1)的IP地址,外层目的IP地址为对端VTEP(VTEP_2和VTEP_3)的IP地址;外层源MAC地址为本地VTEP的MAC地址,而外层目的MAC地址为去往目的IP的网络中下一跳设备的MAC地址。
    2. 封装后的报文,根据外层MAC和IP信息,在IP网络中进行传输,直至到达对端VTEP。
  3. 报文到达VTEP_2和VTEP_3后,VTEP对报文进行解封装,得到VM_A发送的原始报文。同时,VTEP_2和VTEP_3学习VM_A的MAC地址、VNI和远端VTEP的IP地址(IP_1)的对应关系,并记录在本地MAC表中。之后,VTEP_2和VTEP_3根据二层子接口上的配置对报文进行相应的处理并在对应的二层域内广播。
  4. VM_B和VM_C接收到ARP请求后,比较报文中的目的IP地址是否为本机的IP地址。VM_B发现目的IP不是本机IP,故将报文丢弃;VM_C发现目的IP是本机IP,则对ARP请求做出应答。下面,让我们看下ARP应答报文是如何进行转发的。
  • ARP应答报文转发流程

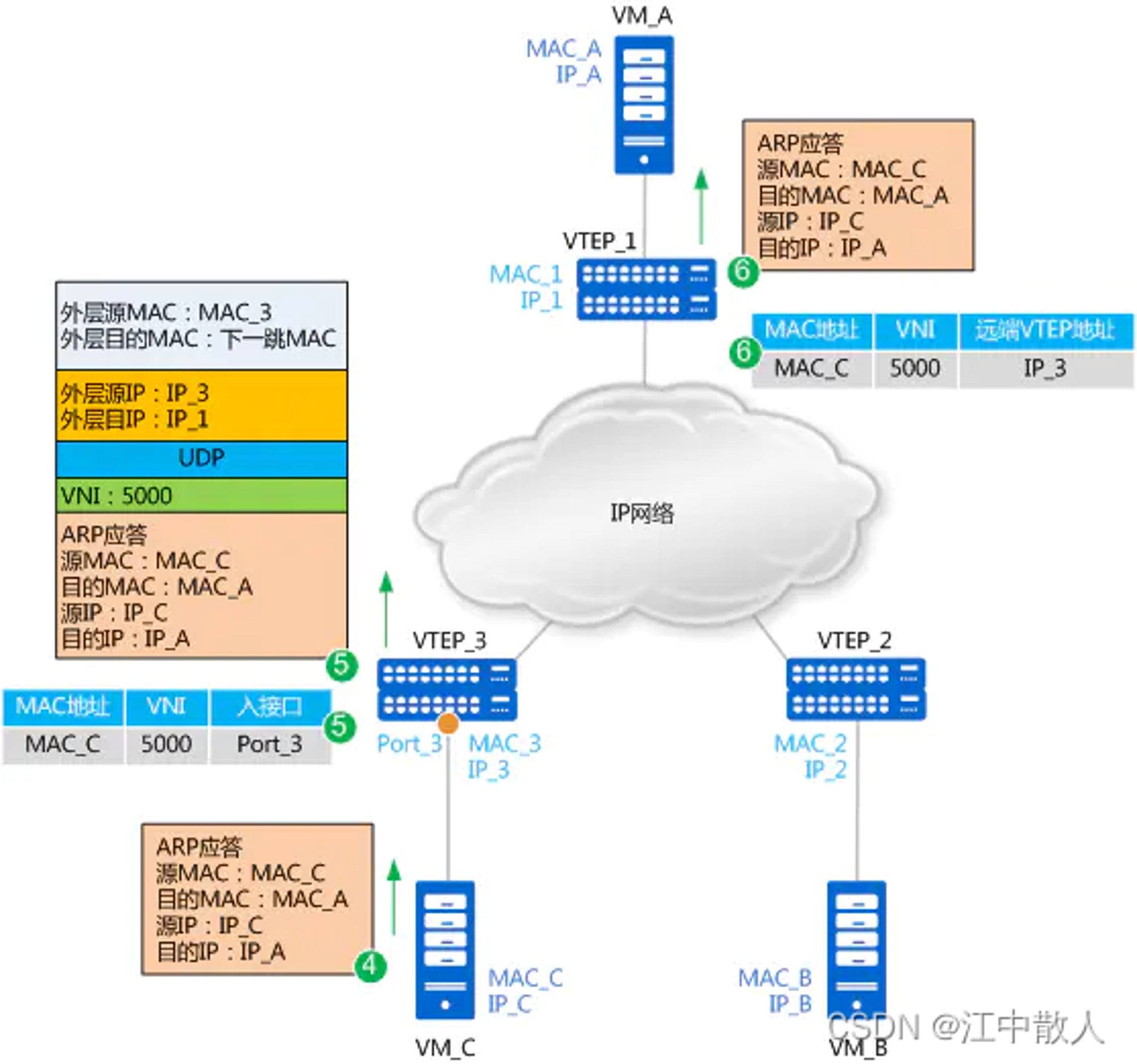

 图4-4 ARP应答报文转发流程

        如图4-4所示,ARP应答报文的转发流程如下:

  1. 由于此时VM_C上已经学习到了VM_A的MAC地址,所以ARP应答报文为单播报文。报文源MAC为MAC_C,目的MAC为MAC_A,源IP为IP_C、目的IP为IP_A。
  2. VTEP_3接收到VM_C发送的ARP应答报文后,识别报文所属的VNI(识别过程与步骤2类似)。同时,VTEP_3学习MAC_C、VNI和报文入接口(Port_3)的对应关系,并记录在本地MAC表中。之后,VTEP_3对报文进行封装。
    1. 可以看到,这里封装的外层源IP地址为本地VTEP(VTEP_3)的IP地址,外层目的IP地址为对端VTEP(VTEP_1)的IP地址;外层源MAC地址为本地VTEP的MAC地址,而外层目的MAC地址为去往目的IP的网络中下一跳设备的MAC地址。
    2. 封装后的报文,根据外层MAC和IP信息,在IP网络中进行传输,直至到达对端VTEP。
  3. 报文到达VTEP_1后,VTEP_1对报文进行解封装,得到VM_C发送的原始报文。同时,VTEP_1学习VM_C的MAC地址、VNI和远端VTEP的IP地址(IP_3)的对应关系,并记录在本地MAC表中。之后,VTEP_1将解封装后的报文发送给VM_A。

        至此,VM_A和VM_C均已学习到了对方的MAC地址。之后,VM_A和VM_C将采用单播方式进行通信。单播报文的封装与解封装过程,与图4-4中所展示的类似,本文就不再赘述啦!

4.2.2 不同子网互通流程

 图4-5 不同子网VM互通组网图

        如图4-5所示,VM_A和VM_B分别属于10.1.10.0/24网段和10.1.20.0/24网段,且分别属于VNI 5000和VNI 6000。VM_A和VM_B对应的三层网关分别是VTEP_3上BDIF 10和BDIF 20的IP地址。VTEP_3上存在到10.1.10.0/24网段和10.1.20.0/24网段的路由。此时,VM_A想与VM_B进行通信。

        BDIF接口的功能与VLANIF接口类似,是基于BD创建的三层逻辑接口,用以实现不同子网VM之间或VXLAN网络与非VXLAN网络之间的通信。

        由于是首次进行通信,且VM_A和VM_B处于不同网段,VM_A需要先发送ARP广播报文请求网关(BDIF 10)的MAC,获得网关的MAC后,VM_A先将数据报文发送给网关;之后网关也将发送ARP广播报文请求VM_B的MAC,获得VM_B的MAC后,网关再将数据报文发送给VM_B。以上MAC地址学习的过程与同子网互通中MAC地址学习的流程一致,不再赘述。现在假设VM_A和VM_B均已学到网关的MAC、网关也已经学到VM_A和VM_B的MAC,下面就让我们看下数据报文是如何从VM_A发送到VM_B的。

图4-6 不同子网VM互通报文转发流程

        如图4-6所示,数据报文从VM_A发送到VM_B的流程如下:

1. VM_A先将数据报文发送给网关。报文的源MAC为MAC_A,目的MAC为网关BDIF 10的MAC_10,源IP地址为IP_A,目的IP为IP_B。

2. VTEP_1收到数据报文后,识别此报文所属的VNI(VNI 5000),并根据MAC表项对报文进行封装。可以看到,这里封装的外层源IP地址为本地VTEP的IP地址(IP_1),外层目的IP地址为对端VTEP的IP地址(IP_3);外层源MAC地址为本地VTEP的MAC地址(MAC_1),而外层目的MAC地址为去往目的IP的网络中下一跳设备的MAC地址。

        封装后的报文,根据外层MAC和IP信息,在IP网络中进行传输,直至到达对端VTEP。

3. 报文进入VTEP_3,VTEP_3对报文进行解封装,得到VM_A发送的原始报文。然后,VTEP_3会对报文做如下处理:

  • VTEP_3发现该报文的目的MAC为本机BDIF 10接口的MAC,而目的IP地址为IP_B(10.1.20.1),所以会根据路由表查找到IP_B的下一跳。
  • 发现下一跳为10.1.20.10,出接口为BDIF 20。此时VTEP_3查询ARP表项,并将原始报文的源MAC修改为BDIF 20接口的MAC(MAC_20),将目的MAC修改为VM_B的MAC(MAC_B)。
  • 报文到BDIF 20接口时,识别到需要进入VXLAN隧道(VNI 6000),所以根据MAC表对报文进行封装。这里封装的外层源IP地址为本地VTEP的IP地址(IP_3),外层目的IP地址为对端VTEP的IP地址(IP_2);外层源MAC地址为本地VTEP的MAC地址(MAC_3),而外层目的MAC地址为去往目的IP的网络中下一跳设备的MAC地址。

        封装后的报文,根据外层MAC和IP信息,在IP网络中进行传输,直至到达对端VTEP。

4. 报文到达VTEP_2后,VTEP_2对报文进行解封装,得到内层的数据报文,并将其发送给VM_B。

        VM_B回应VM_A的流程与上述过程类似,本文就不再赘述啦!

        VXLAN网络与非VXLAN网络之间的互通,也需要借助于三层网关。其实现与图3-8的不同点在于报文在VXLAN网络侧会进行封装,而在非VXLAN网络侧不需要进行封装。报文从VXLAN侧进入网关并解封装后,就按照普通的单播报文发送方式进行转发
