大瞎话GRE隧道
大瞎话网络小知识
GRE隧道介绍
GRE（Generic Routing Encapsulation，通用路由封装）是一种可以在虚拟点对点链路中封装多种网络层协议的隧道协议。可以对某些网络层协议的数据报进行封装，使这些被封装的数据报能够在IPv4网络中传输。
就像超级马里奥中的管道，在服务器之间建立一个管道，从一端进去从另一端出来。
场景
任务

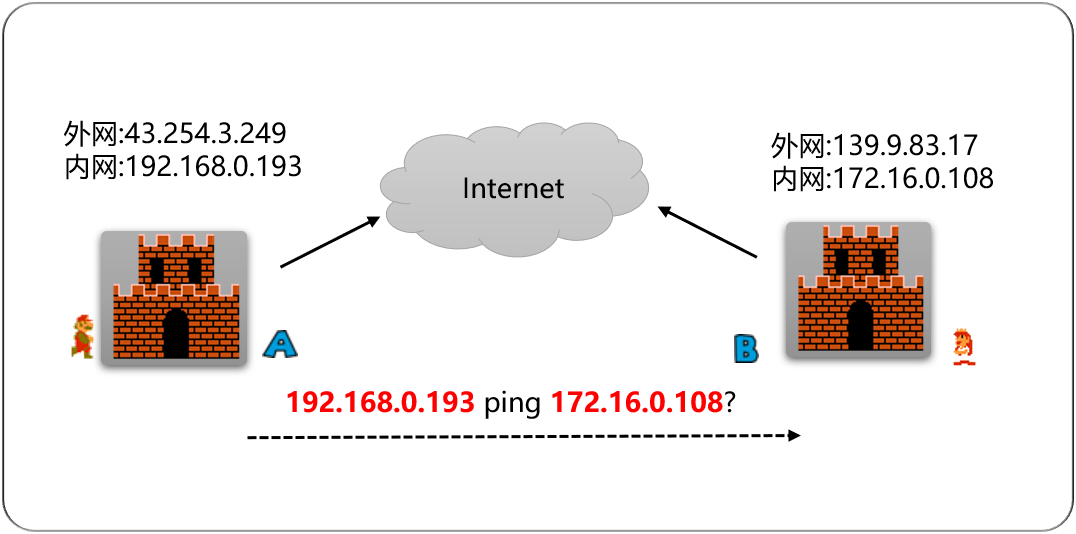

马里奥在A服务器，它要去B服务器营救公主，这两台服务器之间由公网ip可以互通，需要让A服务器内网可以ping通B服务器内网(即内网互通)
环境
-
centos7.6 2台(阿里云/华为云等云均可)
实现原理

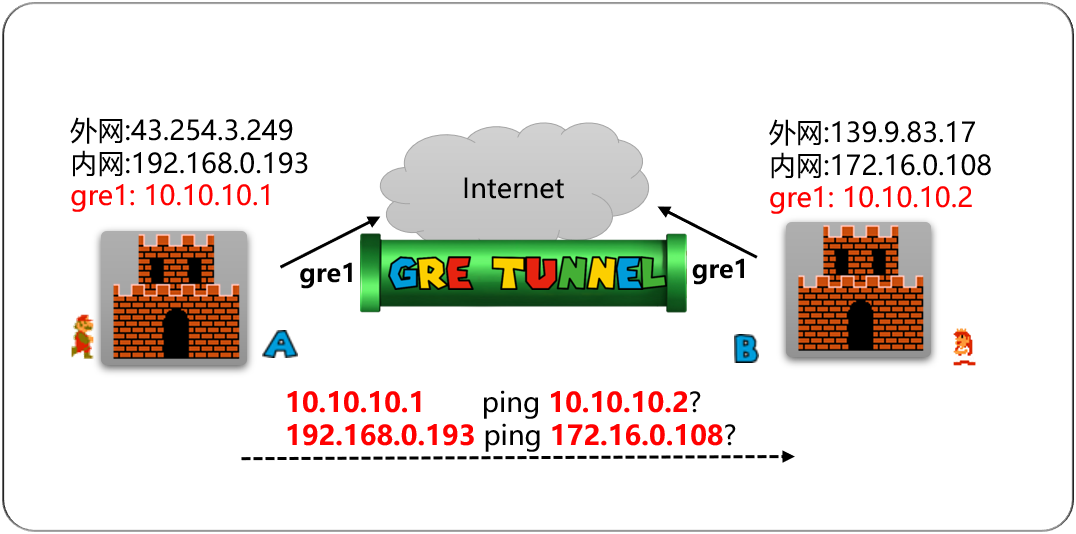

在A和B服务器之间搭建一条GRE隧道，例如10.10.0.0/24网段，让A和B组成局域网，在局域网内的ip就能实现互通了。
操作步骤:
1. A与B服务器建立隧道
# 在A服务器终端下执行
# 创建一个GRE类型隧道设备gre1, 并设置对端IP为139.9.83.17。
# 隧道数据包将被从192.168.0.193也就是本地IP地址发起，其TTL字段被设置为255。
# 隧道设备分配的IP地址为10.10.10.1，掩码为255.255.255.0。
[root@a_host ~]# ip tunnel add gre1 mode gre remote 139.9.83.17 local 192.168.0.193 ttl 255 key 123456
[root@a_host ~]# ip link set gre1 up
[root@a_host ~]# ip addr add 10.10.10.1 peer 10.10.10.2 dev gre1
# 在B服务器终端下执行
[root@b_host ~]# ip tunnel add gre1 mode gre remote 43.254.3.249 local 172.16.0.108 ttl 255 key 123456
[root@b_host ~]# ip link set gre1 up
[root@b_host ~]# ip addr add 10.10.10.2 peer 10.10.10.1 dev gre1
一旦建立gre隧道，可以在A和B服务器会自动建立一条路由，可以通过route -n查看
# 在A服务器查看路由
[root@a_host ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.1 0.0.0.0 UG 100 0 0 eth0
#自动建立的路由--------------------------------------------------------------
10.10.10.2 0.0.0.0 255.255.255.255 UH 0 0 0 gre1
#自动建立的路由--------------------------------------------------------------
169.254.169.254 192.168.0.254 255.255.255.255 UGH 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
[root@a_host ~]#
# 在B服务器查看路由
[root@b_host ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.16.0.1 0.0.0.0 UG 100 0 0 eth0
#自动建立的路由--------------------------------------------------------------
10.10.10.1 0.0.0.0 255.255.255.255 UH 0 0 0 gre1
#自动建立的路由--------------------------------------------------------------
169.254.169.254 172.16.0.254 255.255.255.255 UGH 100 0 0 eth0
172.16.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
1.1 测试隧道互通

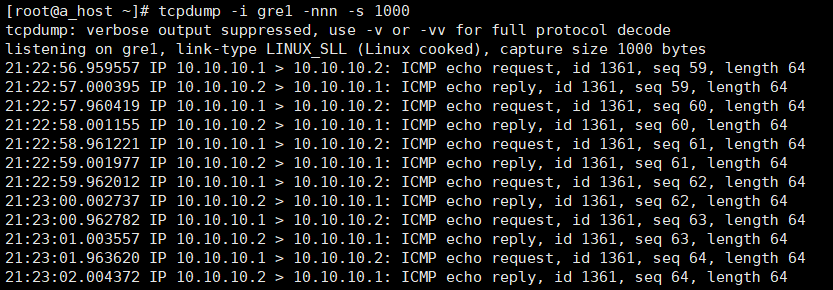

在A服务器ping 10.10.10.2通过tcpdump抓包工具可以看出数据库包进入gre隧道，做了一层包装从eth0出口出去。
# 在A host执行抓包命令
[root@a_host ~]# tcpdump -i gre1 -nnn -s 1000

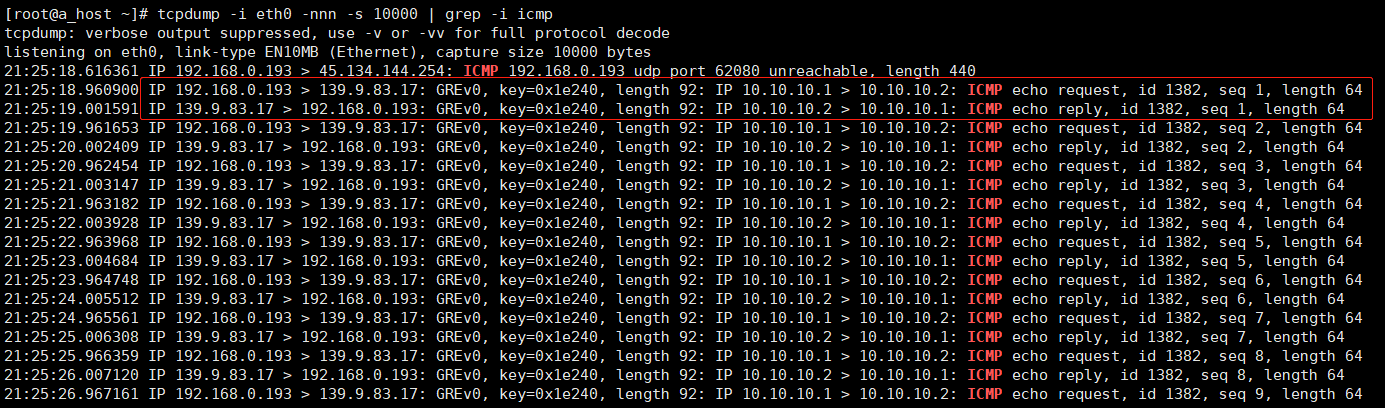

通过tcpdump抓eth0 数据包，可以看到数据包做了一层GRE包装。
2. 添加对端子网路由表-内网互通
# A host 增加静态路由，让172.16.0.108走gre1隧道
[root@a_host ~]# ip route add 172.16.0.108 dev gre1
# 查看路由表
[root@a_host ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.1 0.0.0.0 UG 100 0 0 eth0
10.10.10.2 0.0.0.0 255.255.255.255 UH 0 0 0 gre1
169.254.169.254 192.168.0.254 255.255.255.255 UGH 100 0 0 eth0
#增加一条静态路由--------------------------------------------------------------
172.16.0.108 0.0.0.0 255.255.255.255 UH 0 0 0 gre1
#增加一条静态路由--------------------------------------------------------------
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
# B host 增加静态路由，让192.168.0.193走gre1隧道
[root@b_host ~]# ip route add 192.168.0.193 dev gre1
# 查看路由表
[root@b_host ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.16.0.1 0.0.0.0 UG 100 0 0 eth0
10.10.10.1 0.0.0.0 255.255.255.255 UH 0 0 0 gre1
169.254.169.254 172.16.0.254 255.255.255.255 UGH 100 0 0 eth0
172.16.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#增加一条静态路由--------------------------------------------------------------
192.168.0.193 0.0.0.0 255.255.255.255 UH 0 0 0 gre1
#增加一条静态路由--------------------------------------------------------------

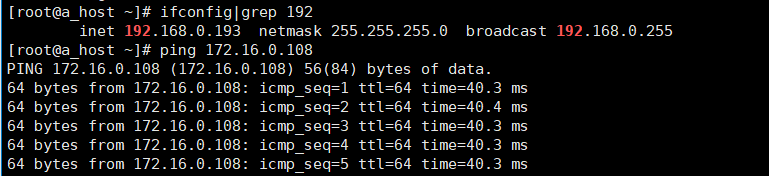

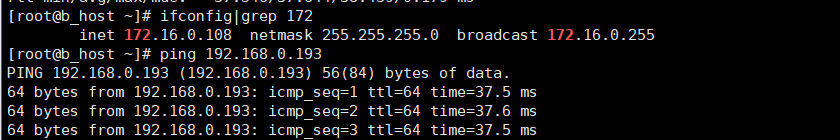

2.1 测试内网ip互通
测试结果
从测试中可以看出，内网ip能够互通，这样马里奥就可以通过gre隧道营救公主了。😃
GRE隧道优缺点
优点:
-
建立隧道，打通私网,将不连续的子网连接起来支持灵活设计网络拓扑。
缺点:
-
gre隧道本身并不支持加密，因而通过GRE隧道传输的流量是不加密的，可以通过+ipsec方式解决。 -
linux下gre隧道也没有keepalive机制，会掉线。
下回一起实验GRE隧道加密
