canal入门，看这一篇就够了。

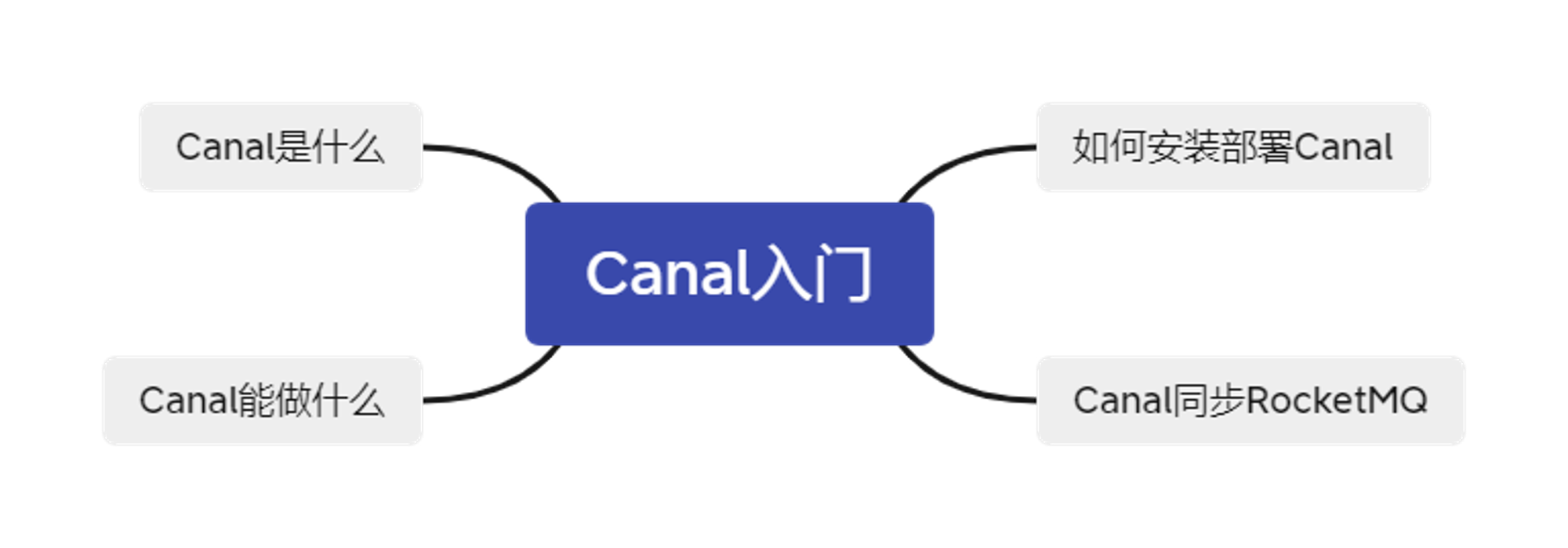

整体结构

前言

我们在日常的开发中，为了业务查询以及业务实现的需要，不单止要保存在数据库中，还要同步保存到Elastic Search、HBase、Redis、MQ等等。

这时我注意到阿里开源的框架「Canal」，他可以很方便地「同步数据库的增量数据到其他的存储应用」。

什么是Canal

❝

**canal [kə'næl]**，译意为水道/管道/沟渠，主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费

❞

早期阿里巴巴因为杭州和美国双机房部署，存在跨机房同步的业务需求，实现方式主要是基于业务 trigger 获取增量变更。从 2010 年开始，业务逐步尝试数据库日志解析获取增量变更进行同步，由此衍生出了大量的数据库增量订阅和消费业务。

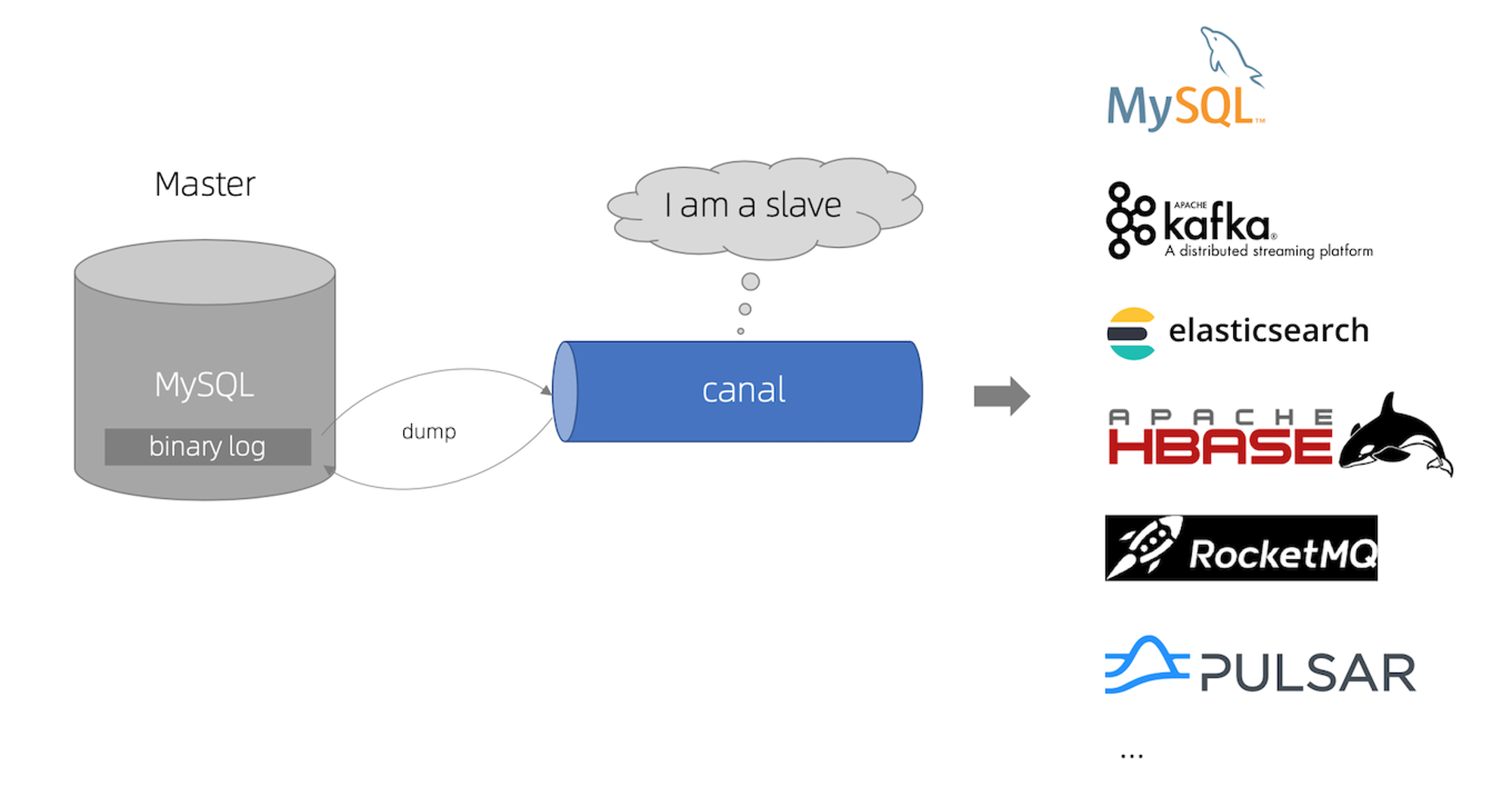

工作原理

把自己伪装成MySQL slave，模拟MySQL slave的交互协议向MySQL Mater发送 dump协议，MySQL mater收到canal发送过来的dump请求，开始推送binary log给canal，然后canal解析binary log，再发送到存储目的地，比如MySQL，Kafka，Elastic Search等等。

Canal能做什么

功能

基于日志增量订阅和消费的业务包括

  • 数据库镜像
  • 数据库实时备份
  • 索引构建和实时维护(拆分异构索引、倒排索引等)
  • 业务 cache 刷新
  • 带业务逻辑的增量数据处理

当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x

如何安装部署Canal

MySQL 8.0 安装部署

MySQ 8.0安装

Canal Server部署

MySQL配置

  1. 对于自建 MySQL , 需要先开启 Binlog 写入功能，配置 binlog-format 为 ROW 模式，my.cnf 中配置如下
[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复
  • 注意：针对阿里云 RDS for MySQL , 默认打开了 binlog , 并且账号默认具有 binlog dump 权限 , 不需要任何权限或者 binlog 设置,可以直接跳过这一步
  • 一般自建的MySQL配置文件在 /etc/my.cnf

授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant

CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
-- GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ;
FLUSH PRIVILEGES;

下载Canal

  • 下载Canal

    wget https://github.com/alibaba/canal/releases/download/canal-1.1.5/canal.deployer-1.1.5.tar.gz --no-check-certificate

    注意：--no-check-certificate 为了忽略证书检查

  • 解压缩

mkdir /data/canal
tar zxvf canal.deployer-1.1.5.tar.gz -C /data/canal

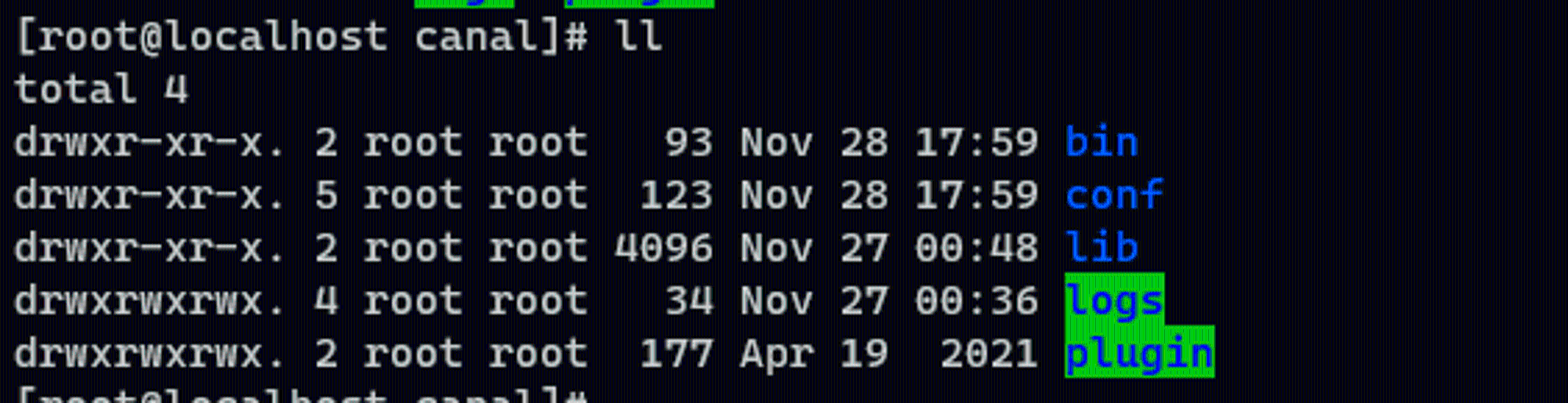

解压完成后，进入 /tmp/canal 目录，可以看到如下结构

配置修改

vi conf/example/instance.properties
#################################################
## mysql serverId , v1.0.26+ will autoGen
canal.instance.mysql.slaveId=4

# enable gtid use true/false
canal.instance.gtidon=false

# position info
canal.instance.master.address=192.168.114.131:3306
canal.instance.master.journal.name=
canal.instance.master.position=
canal.instance.master.timestamp=
canal.instance.master.gtid=

# rds oss binlog
#canal.instance.rds.accesskey=
#canal.instance.rds.secretkey=
#canal.instance.rds.instanceId=

# table meta tsdb info 表修改元数据信息存放数据库配置
canal.instance.tsdb.enable=true
canal.instance.tsdb.url=jdbc:mysql://192.168.114.131:3306/canal_tsdb
canal.instance.tsdb.dbUsername=canal
canal.instance.tsdb.dbPassword=canal
canal.instance.tsdb.spring.xml = classpath:spring/tsdb/mysql-tsdb.xml

这里我们简单配置下，等canal admin启动完成 我们再修改

启动

sh bin/startup.sh

查看 server 日志

tail -100f logs/canal/canal.log
2021-11-28 17:59:16.390 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## load canal configurations
2021-11-28 17:59:16.615 [main] INFO  c.a.o.c.c.rocketmq.producer.CanalRocketMQProducer - ##Start RocketMQ producer##
2021-11-28 17:59:16.927 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## start the canal server.
2021-11-28 17:59:17.047 [main] INFO  com.alibaba.otter.canal.deployer.CanalController - ## start the canal server[192.168.114.132(192.168.114.132):11111]
2021-11-28 17:59:20.493 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## the canal server is running now ......

查看 instance 的日志

tail -1000f logs/example/example.log
2021-11-28 14:25:47.054 [Thread-5] INFO  c.a.otter.canal.instance.core.AbstractCanalInstance - stop successful....
2021-11-28 14:25:52.211 [main] INFO  c.a.otter.canal.instance.spring.CanalInstanceWithSpring - start CannalInstance for 1-example
2021-11-28 14:25:52.236 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table filter : ^.*\..*$
2021-11-28 14:25:52.237 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table black filter : ^mysql\.slave_.*$
2021-11-28 14:25:52.453 [destination = example , address = /192.168.114.131:3306 , EventParser] WARN  c.a.o.c.p.inbound.mysql.rds.RdsBinlogEventParserProxy - ---> begin to find start position, it will be long time for reset or first position
2021-11-28 14:25:52.481 [main] INFO  c.a.otter.canal.instance.core.AbstractCanalInstance - start successful....

关闭

sh bin/stop.sh

Canal Admin部署

canal-admin设计上是为canal提供整体配置管理、节点运维等面向运维的功能，提供相对友好的WebUI操作界面，方便更多用户快速和安全的操作

准备

canal-admin的限定依赖：

  1. MySQL，用于存储配置和节点等相关数据
  2. canal版本，要求>=1.1.4 (需要依赖canal-server提供面向admin的动态运维管理接口)

部署

  1. 下载 canal-admin, 访问 release 页面 , 选择需要的包下载, 如以 1.1.4 版本为例

    wget https://github.com/alibaba/canal/releases/download/canal-1.1.5/canal.admin-1.1.5.tar.gz

  2. 解压缩

    mkdir /data/canal-admin
    tar zxvf canal.admin-1.1.5.tar.gz  -C /data/canal-admin

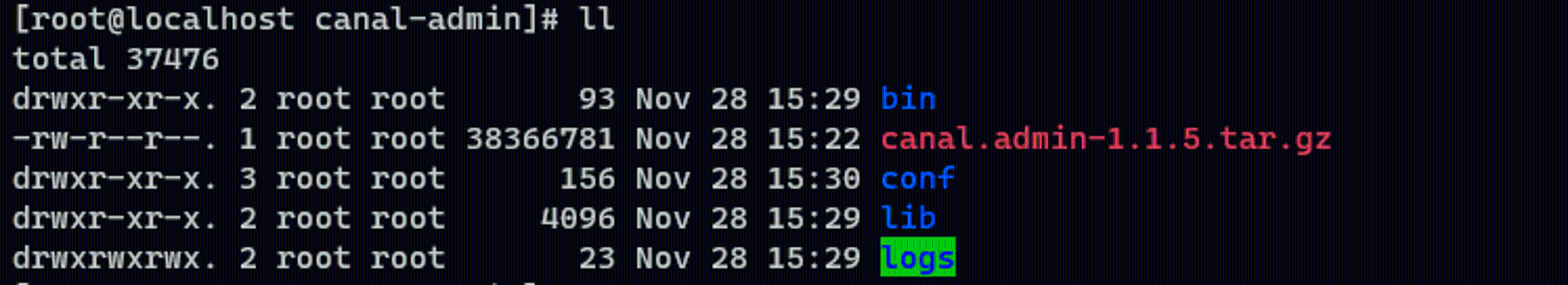

解压完成后，进入 /data/canal 目录，可以看到如下结构

  1. 配置修改

    vi conf/application.yml
    server:
      port: 8089
    spring:
      jackson:
        date-format: yyyy-MM-dd HH:mm:ss
        time-zone: GMT+8

    spring.datasource:
      address: 192.168.114.131:3306
      database: canal_manager
      username: canal
      password: canal
      driver-class-name: com.mysql.cj.jdbc.Driver
      url: jdbc:mysql://${spring.datasource.address}/${spring.datasource.database}?useUnicode=true&characterEncoding=UTF-8&useSSL=false
      hikari:
        maximum-pool-size: 30
        minimum-idle: 1

    canal:
      adminUser: admin
      adminPasswd: admin

    注意： driver-class-name 我的mysql是8.0的所以 driver-class-name: com.mysql.cj.jdbc.Driver

    如果mysql是5.6+版本 driver-class-name: com.mysql.jdbc.Driver

  2. 初始化元数据库

    mysql -h192.168.xx.xx -uroot -p
    # 导入初始化SQL
    > source conf/canal_manager.sql

    a. 初始化SQL脚本里会默认创建canal_manager的数据库，建议使用root等有超级权限的账号进行初始化 canal_manager.sql默认会在conf目录下

  3. 启动

    sh bin/startup.sh

​ 查看 admin 日志

2021-11-28 15:29:25.531 [main] INFO  o.s.b.a.web.servlet.WelcomePageHandlerMapping - Adding welcome page: class path resource [public/index.html]
2021-11-28 15:29:25.939 [main] INFO  o.s.jmx.export.annotation.AnnotationMBeanExporter - Registering beans for JMX exposure on startup
2021-11-28 15:29:25.941 [main] INFO  o.s.jmx.export.annotation.AnnotationMBeanExporter - Bean with name 'dataSource' has been autodetected for JMX exposure
2021-11-28 15:29:25.950 [main] INFO  o.s.jmx.export.annotation.AnnotationMBeanExporter - Located MBean 'dataSource': registering with JMX server as MBean [com.zaxxer.hikari:name=dataSource,type=HikariDataSource]
2021-11-28 15:29:25.973 [main] INFO  org.apache.coyote.http11.Http11NioProtocol - Starting ProtocolHandler ["http-nio-8089"]
2021-11-28 15:29:25.991 [main] INFO  org.apache.tomcat.util.net.NioSelectorPool - Using a shared selector for servlet write/read
2021-11-28 15:29:26.036 [main] INFO  o.s.boot.web.embedded.tomcat.TomcatWebServer - Tomcat started on port(s): 8089 (http) with context path ''
2021-11-28 15:29:26.045 [main] INFO  com.alibaba.otter.canal.admin.CanalAdminApplication - Started CanalAdminApplication in 8.346 seconds (JVM running for 9.891)

此时代表canal-admin已经启动成功，可以通过 http://127.0.0.1:8089/ 访问，默认密码：admin/123456

关闭

sh bin/stop.sh

Canal Server配置

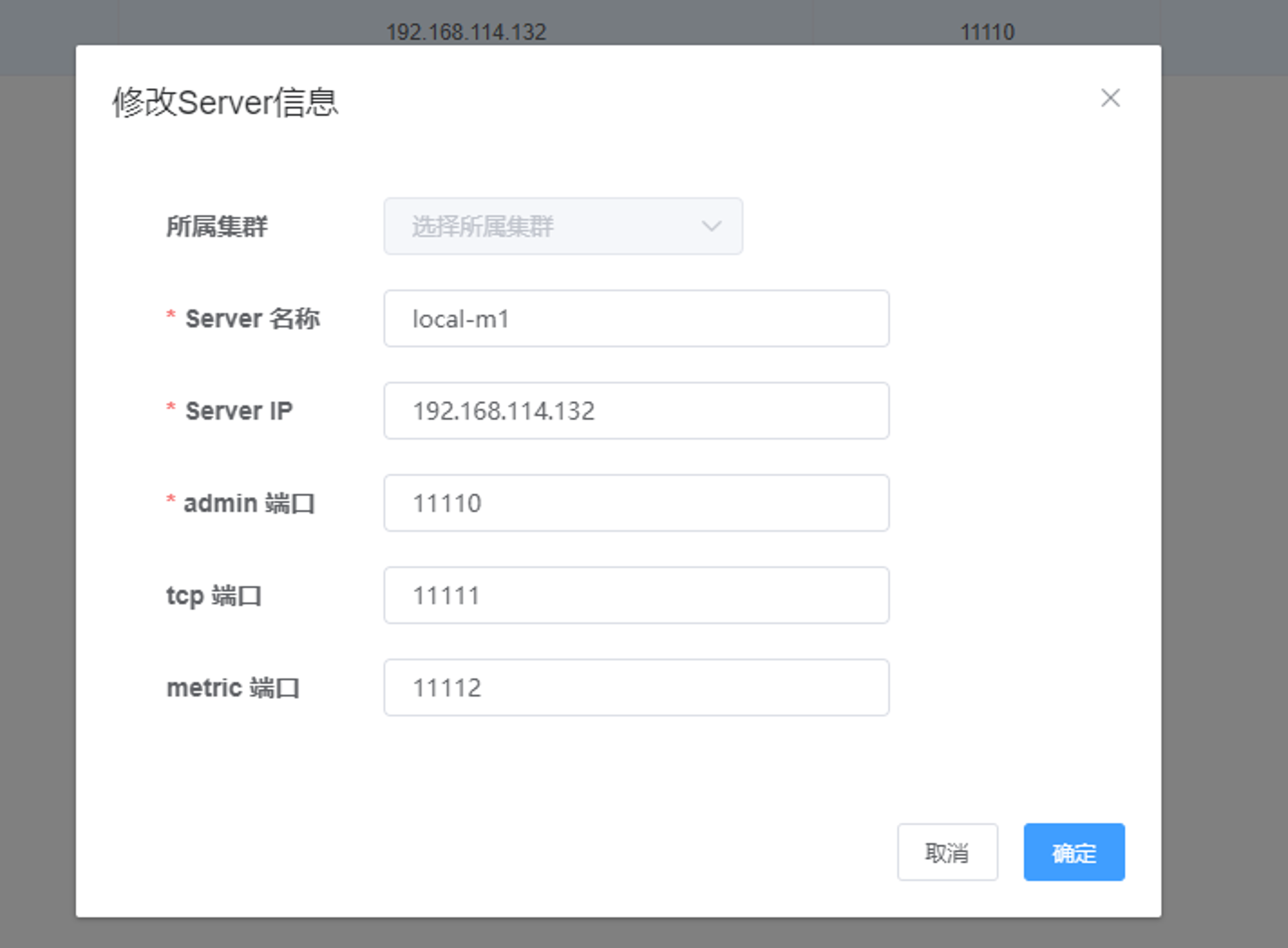

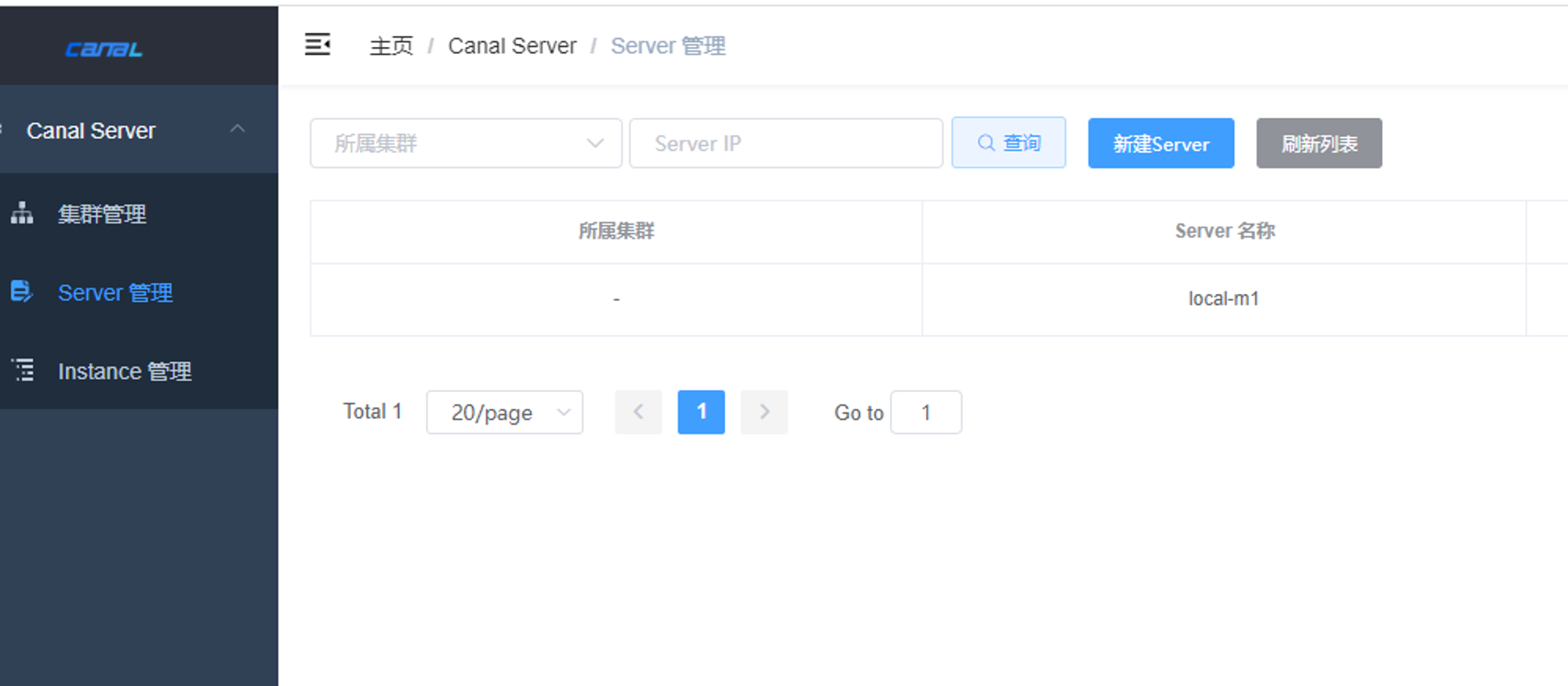

canal-admin启动完成之后我们可以在Server管理界面新增或者编辑我们的Canal Server

新增信息如下(这是我之前新增的Canal Server信息)

配置

#################################################
#########   common argument  #############
#################################################
# tcp bind ip
canal.ip =
# register ip to zookeeper
canal.register.ip =
canal.port = 11111
canal.metrics.pull.port = 11112
# canal instance user/passwd
# canal.user = canal
# canal.passwd = E3619321C1A937C46A0D8BD1DAC39F93B27D4458

# canal admin config
#canal.admin.manager = 127.0.0.1:8089
canal.admin.port = 11110
canal.admin.user = admin
canal.admin.passwd = 4ACFE3202A5FF5CF467898FC58AAB1D615029441
# admin auto register
#canal.admin.register.auto = true
#canal.admin.register.cluster =
#canal.admin.register.name =

canal.zkServers =
# flush data to zk
canal.zookeeper.flush.period = 1000
canal.withoutNetty = false
# tcp, kafka, rocketMQ, rabbitMQ
canal.serverMode = rocketMQ
# flush meta cursor/parse position to file
canal.file.data.dir = ${canal.conf.dir}
canal.file.flush.period = 1000
## memory store RingBuffer size, should be Math.pow(2,n)
canal.instance.memory.buffer.size = 16384
## memory store RingBuffer used memory unit size , default 1kb
canal.instance.memory.buffer.memunit = 1024
## meory store gets mode used MEMSIZE or ITEMSIZE
canal.instance.memory.batch.mode = MEMSIZE
canal.instance.memory.rawEntry = true

## detecing config
canal.instance.detecting.enable = false
#canal.instance.detecting.sql = insert into retl.xdual values(1,now()) on duplicate key update x=now()
canal.instance.detecting.sql = select 1
canal.instance.detecting.interval.time = 3
canal.instance.detecting.retry.threshold = 3
canal.instance.detecting.heartbeatHaEnable = false

# support maximum transaction size, more than the size of the transaction will be cut into multiple transactions delivery
canal.instance.transaction.size =  1024
# mysql fallback connected to new master should fallback times
canal.instance.fallbackIntervalInSeconds = 60

# network config
canal.instance.network.receiveBufferSize = 16384
canal.instance.network.sendBufferSize = 16384
canal.instance.network.soTimeout = 30

# binlog filter config
canal.instance.filter.druid.ddl = true
canal.instance.filter.query.dcl = false
canal.instance.filter.query.dml = false
canal.instance.filter.query.ddl = false
canal.instance.filter.table.error = false
canal.instance.filter.rows = false
canal.instance.filter.transaction.entry = false
canal.instance.filter.dml.insert = false
canal.instance.filter.dml.update = false
canal.instance.filter.dml.delete = false

# binlog format/image check
canal.instance.binlog.format = ROW,STATEMENT,MIXED
canal.instance.binlog.image = FULL,MINIMAL,NOBLOB

# binlog ddl isolation
canal.instance.get.ddl.isolation = false

# parallel parser config
canal.instance.parser.parallel = true
## concurrent thread number, default 60% available processors, suggest not to exceed Runtime.getRuntime().availableProcessors()
#canal.instance.parser.parallelThreadSize = 16
## disruptor ringbuffer size, must be power of 2
canal.instance.parser.parallelBufferSize = 256

# table meta tsdb info
canal.instance.tsdb.enable = true
canal.instance.tsdb.dir = ${canal.file.data.dir:../conf}/${canal.instance.destination:}
canal.instance.tsdb.url = jdbc:h2:${canal.instance.tsdb.dir}/h2;CACHE_SIZE=1000;MODE=MYSQL;
canal.instance.tsdb.dbUsername = canal
canal.instance.tsdb.dbPassword = canal
# dump snapshot interval, default 24 hour
canal.instance.tsdb.snapshot.interval = 24
# purge snapshot expire , default 360 hour(15 days)
canal.instance.tsdb.snapshot.expire = 360

#################################################
#########   destinations  #############
#################################################
canal.destinations =
# conf root dir
canal.conf.dir = ../conf
# auto scan instance dir add/remove and start/stop instance
canal.auto.scan = true
canal.auto.scan.interval = 5
# set this value to 'true' means that when binlog pos not found, skip to latest.
# WARN: pls keep 'false' in production env, or if you know what you want.
canal.auto.reset.latest.pos.mode = false

canal.instance.tsdb.spring.xml = classpath:spring/tsdb/h2-tsdb.xml
#canal.instance.tsdb.spring.xml = classpath:spring/tsdb/mysql-tsdb.xml

canal.instance.global.mode = manager
canal.instance.global.lazy = false
canal.instance.global.manager.address = ${canal.admin.manager}
#canal.instance.global.spring.xml = classpath:spring/memory-instance.xml
canal.instance.global.spring.xml = classpath:spring/file-instance.xml
#canal.instance.global.spring.xml = classpath:spring/default-instance.xml

##################################################
#########        MQ Properties      #############
##################################################
# aliyun ak/sk , support rds/mq
canal.aliyun.accessKey =
canal.aliyun.secretKey =
canal.aliyun.uid=

canal.mq.flatMessage = true
canal.mq.canalBatchSize = 50
canal.mq.canalGetTimeout = 100
# Set this value to "cloud", if you want open message trace feature in aliyun.
canal.mq.accessChannel = local

canal.mq.database.hash = true
canal.mq.send.thread.size = 30
canal.mq.build.thread.size = 8

##################################################
#########        Kafka        #############
##################################################
kafka.bootstrap.servers = 127.0.0.1:6667
kafka.acks = all
kafka.compression.type = none
kafka.batch.size = 16384
kafka.linger.ms = 1
kafka.max.request.size = 1048576
kafka.buffer.memory = 33554432
kafka.max.in.flight.requests.per.connection = 1
kafka.retries = 0

kafka.kerberos.enable = false
kafka.kerberos.krb5.file = "../conf/kerberos/krb5.conf"
kafka.kerberos.jaas.file = "../conf/kerberos/jaas.conf"

##################################################
#########       RocketMQ      #############
##################################################
rocketmq.producer.group = test
rocketmq.enable.message.trace = false
rocketmq.customized.trace.topic =
rocketmq.namespace =
rocketmq.namesrv.addr = 192.168.114.133:9876
rocketmq.retry.times.when.send.failed = 0
rocketmq.vip.channel.enabled = false
rocketmq.tag =

##################################################
#########       RabbitMQ      #############
##################################################
rabbitmq.host =
rabbitmq.virtual.host =
rabbitmq.exchange =
rabbitmq.username =
rabbitmq.password =
rabbitmq.deliveryMode =

关于canal MQ的配置可参考 快速开始

Canal instance 配置

canal-admin启动完成之后我们可以在instance管理界面新增或者编辑我们的instance（可以理解为我们要监听的数据库的实例）

新增-载入模板-保存 保存配置如下

#################################################
## mysql serverId , v1.0.26+ will autoGen
canal.instance.mysql.slaveId=4

# enable gtid use true/false
canal.instance.gtidon=false

# position info (监听数据库的地址)
canal.instance.master.address=192.168.114.131:3306
canal.instance.master.journal.name=
canal.instance.master.position=
canal.instance.master.timestamp=
canal.instance.master.gtid=

# rds oss binlog
#canal.instance.rds.accesskey=
#canal.instance.rds.secretkey=
#canal.instance.rds.instanceId=

# table meta tsdb info
canal.instance.tsdb.enable=true
canal.instance.tsdb.url=jdbc:mysql://192.168.114.131:3306/canal_tsdb
canal.instance.tsdb.dbUsername=canal
canal.instance.tsdb.dbPassword=canal
canal.instance.tsdb.spring.xml = classpath:spring/tsdb/mysql-tsdb.xml

#canal.instance.standby.address =
#canal.instance.standby.journal.name =
#canal.instance.standby.position =
#canal.instance.standby.timestamp =
#canal.instance.standby.gtid=

# username/password
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal
canal.instance.connectionCharset = UTF-8
# enable druid Decrypt database password
canal.instance.enableDruid=false
#canal.instance.pwdPublicKey=MFwwDQYJKoZIhvcNAQEBBQADSwAwSAJBALK4BUxdDltRRE5/zXpVEVPUgunvscYFtEip3pmLlhrWpacX7y7GCMo2/JM6LeHmiiNdH1FWgGCpUfircSwlWKUCAwEAAQ==
canal.instance.defaultDatabaseName=canal_test
# table regex
canal.instance.filter.regex=.*\\..*
# table black regex
canal.instance.filter.black.regex=mysql\\.slave_.*
# table field filter(format: schema1.tableName1:field1/field2,schema2.tableName2:field1/field2)
#canal.instance.filter.field=test1.t_product:id/subject/keywords,test2.t_company:id/name/contact/ch
# table field black filter(format: schema1.tableName1:field1/field2,schema2.tableName2:field1/field2)
#canal.instance.filter.black.field=test1.t_product:subject/product_image,test2.t_company:id/name/contact/ch

# mq config (mq配置)
canal.mq.topic=example
# dynamic topic route by schema or table regex
#canal.mq.dynamicTopic=mytest1.user,mytest2\\..*,.*\\..*
canal.mq.partition=0
# hash partition config
#canal.mq.partitionsNum=3
#canal.mq.partitionHash=test.table:id^name,.*\\..*
#canal.mq.dynamicTopicPartitionNum=test.*:4,mycanal:6
#################################################

Canal同步RocketMQ

上面配置Canal server 和 Canal instance的时候其实我已经将MQ配置上了

canal-server RocketMQ相关配置

canal.serverMode = rocketMQ

rocketmq.producer.group = test
rocketmq.enable.message.trace = false
rocketmq.customized.trace.topic =
rocketmq.namespace =
rocketmq.namesrv.addr = 192.168.114.133:9876
rocketmq.retry.times.when.send.failed = 0
rocketmq.vip.channel.enabled = false
rocketmq.tag =

canal-admin RocketMQ相关配置

# mq config (mq配置)
canal.mq.topic=example
# dynamic topic route by schema or table regex
#canal.mq.dynamicTopic=mytest1.user,mytest2\\..*,.*\\..*
canal.mq.partition=0
# hash partition config
#canal.mq.partitionsNum=3
#canal.mq.partitionHash=test.table:id^name,.*\\..*
#canal.mq.dynamicTopicPartitionNum=test.*:4,mycanal:6

配置完成之后，我们尝试一下创建表数据，修改表数据即可在rocket控制台显示

里面详细描述了，变更表、变更类型，以及相关变更内容

总结

这里我们就在不写代码的情况下简单的对canal入了门，canal的好处在于「对业务代码没有侵入」，因为是「基于监听binlog日志去进行同步数据的」。实时性也能做到准实时，其实是很多企业一种比较常见的数据同步的方案。

实际项目中配置MQ模式是常态，配置RocketMQ、KafKa，「canal会把数据发送到MQ的topic中，然后通过消息队列的消费者进行处理」。

具体作业模式如下：

Canal的部署也是支持集群的，需要配合ZooKeeper进行集群管理。

Canal还有一个简单的Web管理界面。

Canal的部署也是支持集群的，需要配合ZooKeeper进行集群管理。

Canal还有一个简单的Web管理界面。

下一篇就讲一下「集群部署Canal，配合使用RocketMQ，同步数据到Redis」。

参考资料：Canal官网

分类：

后端

标签：

后端

作者介绍

Janker
V1
