大数据调度平台Airflow(二):Airflow架构及原理

Airflow架构及原理

一、Airflow架构

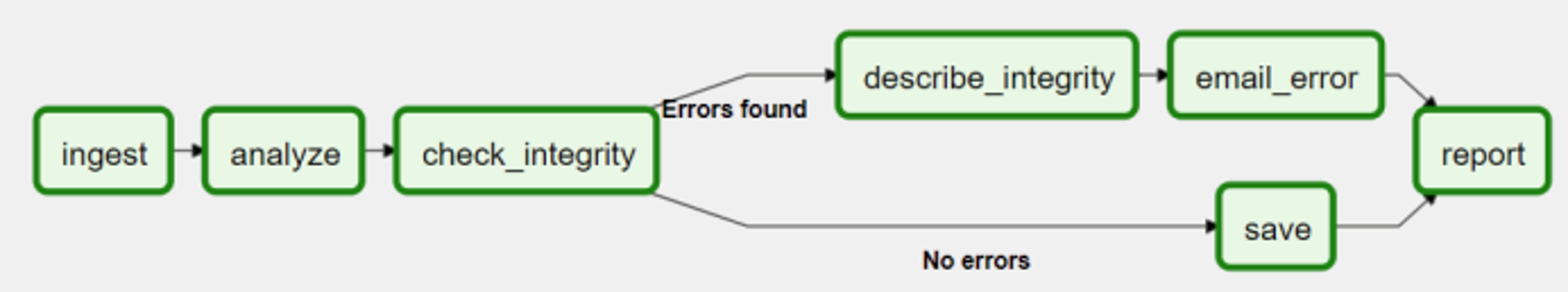

Airflow我们可以构建Workflow工作流,工作流使用DAG有向无环图来表示,DAG指定了任务之间的关系,如下图:

Airflow架构图如下:

Airflow在运行时有很多守护进程,这些进程提供了airflow全部功能,守护进程包括如下:

  • webserver:

WebServer服务器可以接收HTTP请求,用于提供用户界面的操作窗口,主要负责中止、恢复、触发任务;监控任务;断点续跑任务;查询任务状态、详细日志等。

  • Scheduler:

调度器,负责周期性调度处理工作流,并将工作流中的任务提交给Executor执行。

  • Executor:

执行器,负责运行task任务,在默认本地模式下(单机airflow)会运行在调度器Scheduler中并负责所有任务的处理。但是在airflow集群模式下的执行器Executor有很多类型,负责将任务task实例推送给Workers节点执行。

在Airflow中执行器有很多种选择,最关键的执行器有以下几种:

  • SequentialExecutor:默认执行器,单进程顺序执行任务,通常只用于测试。
  • LocalExecutor:多进程本地执行任务。
  • CeleryExecutor:分布式执行任务,多用于生产场景,使用时需要配置消息队列。
  • DaskExecutor:动态任务调度,支持远程集群执行airflow任务。

生产环境中建议使用CeleryExecutor作为执行器,Celery是一个分布式调度框架,本身无队列功能,需要使用第三方插件,例如:RabbitMQ或者Redis。

关于不同Executor类型可以参考官网:https://airflow.apache.org/docs/apache-airflow/stable/executor/index.html[1]

  • work:

Worker负责执行具体的DAG任务,会启动1个或者多个Celery任务队列,当ariflow的Executor设置为CeleryExecutor时才需要开启Worker进程。

  • DAG Directory:

存放定义DAG任务的Python代码目录,代表一个Airflow的处理流程。需要保证Scheduler和Executor都能访问到。

  • metadata database:

Airflow的元数据库,用于Webserver、Executor及Scheduler存储各种状态数据,通常是MySQL或PostgreSQL。

二、Airflow术语

  • DAG

DAG是Directed Acyclic Graph有向无环图的简称,描述其描述数据流的计算过程。

  • Operators

描述DAG中一个具体task要执行的任务,可以理解为Airflow中的一系列“算子”,底层对应python class。不同的Operator实现了不同的功能,如:BashOperator为执行一条bash命令,EmailOperator用户发送邮件,HttpOperators用户发送HTTP请求,PythonOperator用于调用任意的Python函数。

  • Task

Task是Operator的一个实例,也就是DAG中的一个节点,在某个Operator的基础上指定具体的参数或者内容就形成一个Task,DAG中包含一个或者多个Task。

  • Task Instance

task每一次运行对应一个Task Instance,Task Instance有自己的状态,例如:running,success,failed,skipped等。

  • Task Relationships:

一个DAG中可以有很多task,这些task执行可以有依赖关系,例如:task1执行后再执行task2,表明task2依赖于task1,这就是task之间的依赖关系。

三、Airflow工作原理

airflow中各个进程彼此之间是独立不互相依赖,也不互相感知,每个进程在运行时只处理分配到自身的任务,各个进程在一起运行,提供了Airflow全部功能,其工作原理如下:

  1. 调度器Scheduler会间隔性轮询元数据库(Metastore)已注册的DAG有向无环图作业流,决定是否执行DAG,如果一个DAG根据其调度计划需要执行,Scheduler会调度当前DAG并触发DAG内部task,这里的触发其实并不是真正的去执行任务,而是推送task消息到消息队列中,每一个task消息都包含此task的DAG ID,Task ID以及具体需要执行的函数,如果task执行的是bash脚本,那么task消息还会包含bash脚本代码。
  2. Worker进程将会监听消息队列,如果有消息就从消息队列中获取消息并执行DAG中的task,如果成功将状态更新为成功,否则更新成失败。
  3. 用户可以通过webserver webui来控制DAG,比如手动触发一个DAG去执行,手动触发DAG与自动触发DAG执行过程都一样。
