Fluent Meshing WTM|软件概述

导读:本系列教程主要关于Fluent Meshing中Watertight Geometry工作流程(即WTM模式)的使用方法。

通过本文将了解WTM的内容及工作原理。

Fluent Meshing特点

  • 嵌入到Fluent用户界面,可以完成从前处理、求解到后处理的整个过程
  • 并行划分网格,可以创建超10亿的网格
  • 支持编写脚本进行批处理
  • 向导式工作流程简化网格划分步骤,实现自动化

Fluent meshing提供两种预定义向导式工作流程

  • 干净几何结构工作流程(Watertight Geometry workflow)(即WTM)
    • 设计用于干净CAD几何形状,不需要太多的清理和修改方式
  • 容错网格划分工作流程(Fault-tolerant Meshing workflow)
    • 设计用于更复杂的非水密CAD几何图形
    • 处理几何缺陷(重叠,交叉,洞,重复面,…)无需繁琐的手工清理,即可生成高质量的CFD体积网格

WTM 要求

  • 干净几何结构:固体、流体区域表面没有漏洞或缝隙
  • 无需任何包面操作进能够实现网格划分
  • 对于多部件几何,需要实现进行共享拓扑

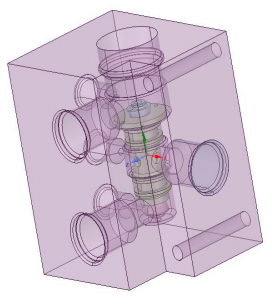

干净不等同于简单,WTM对复杂结构具有很强大处理能力

WTM支持多种几何形式

  • 流体(一个或多个)和固体(一个或多个)体和/或空隙的任何组合

    • 仅含固体或液体

    • 多体组合要求共享拓扑要求

    • 通过使用封闭表面和/或CAD模型中预定义的自动提取的流体体积

    • 为固体网格自动创建的区域

    • 无需事先从封闭面抽取流体

  • 支持无厚度壁面

    • 对边进行共享拓扑

WTM支持的ANSYS文件类型有SpaceClaim(.scodc),DesignModeler(.agbd),对于多体几何需要做好共享拓扑。同样也支持导入其他CAD格式,但建议实现通过SpaceClaim进行共享拓扑及边界命名。

工作流偏好

  • 支持保存临时网格文件,Fluent可以加载临时的网格文件方便修改,类似撤销操作,不必从头重新划分网格

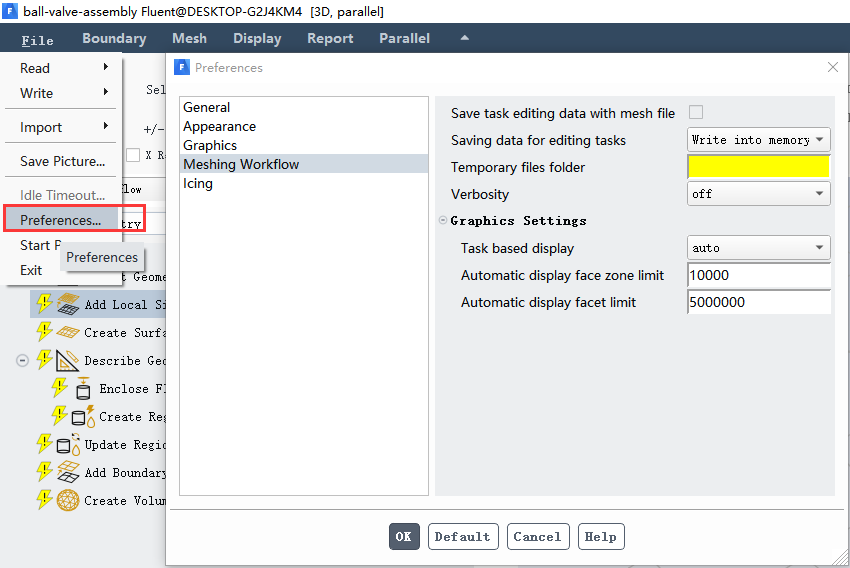

  • 在Temporary files folder中选择临时文件的保存位置
  • Verbosity决定了控制台窗口显示的详细程度

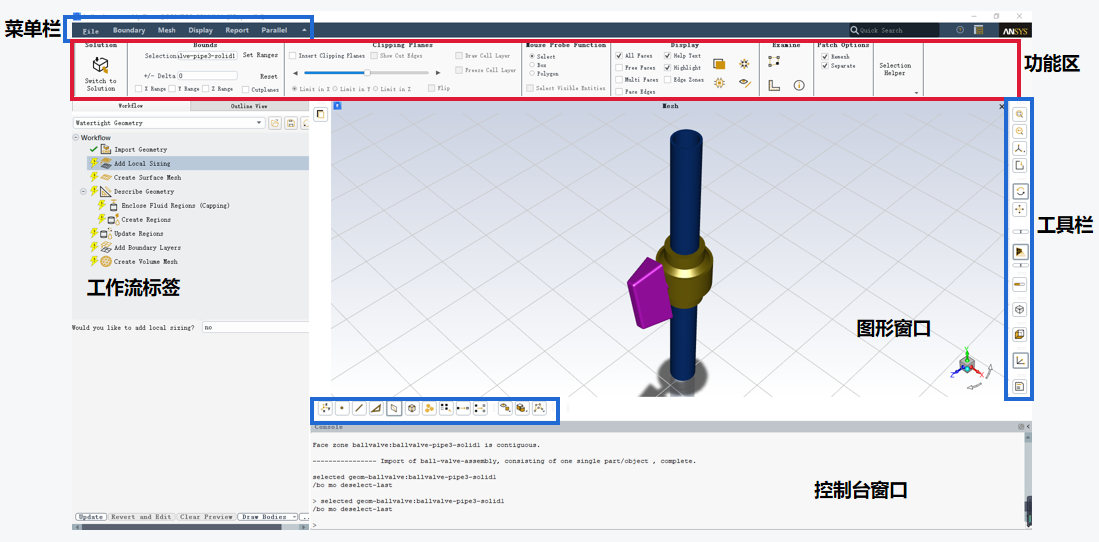

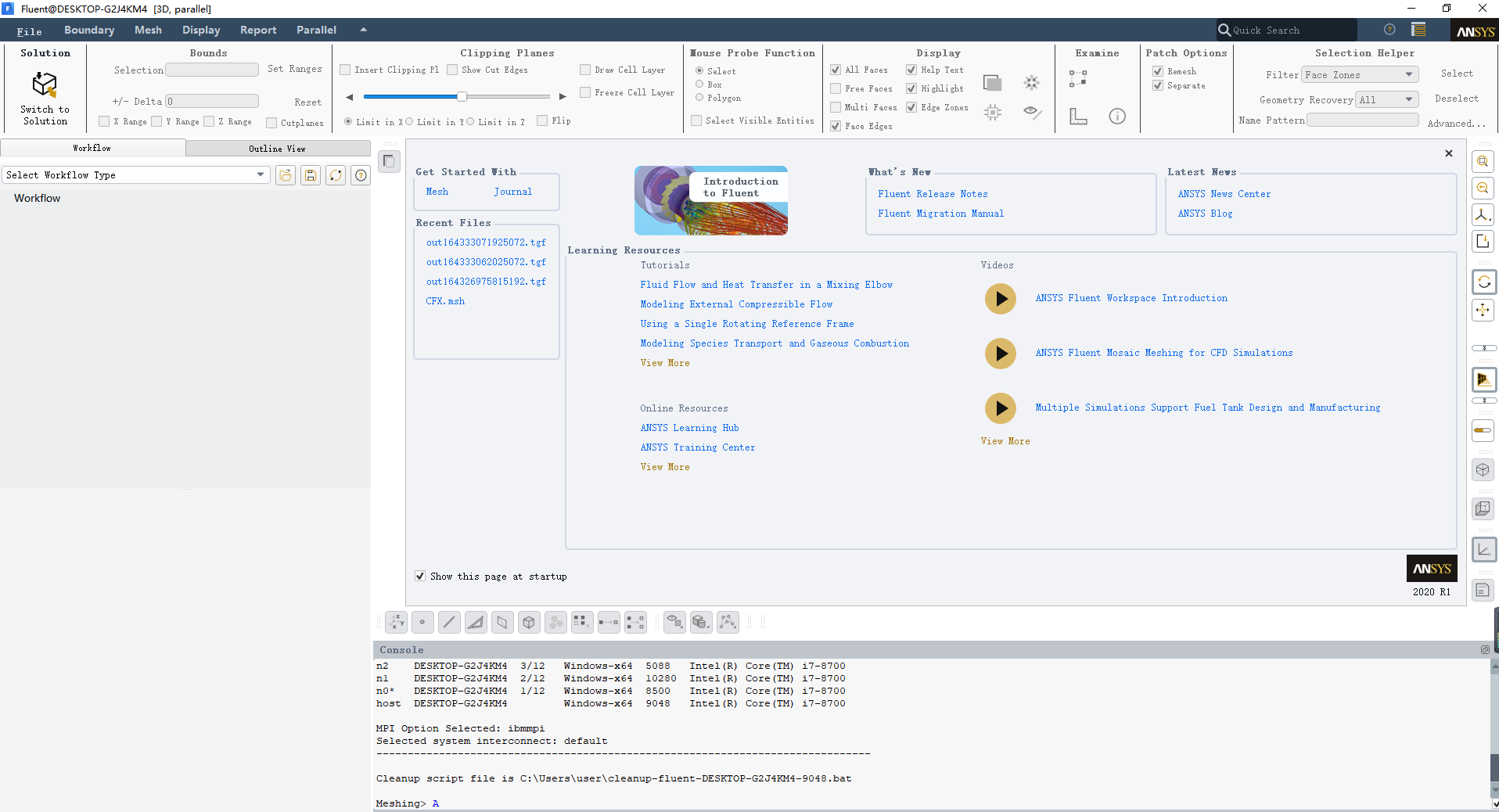

Fluent Meshing用户界面

  • 选择

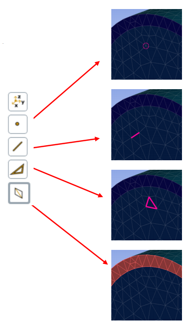

    • 右键单击节点、边缘、面或区域进行选择(过滤器决定选择什么实体)
    • 清除选择(F2取消全部选择,Esc取消上一个选择)

选中几何两个点,点击下面测量工具,可以显示两点得距离,这对定义网格划分最小尺寸非常关键。同样方式也能够用于测量两条边,两个面的距离。 测量

  • 区域可见性
    • 显示及隐藏
  • 更改透明度
  • 切面显示

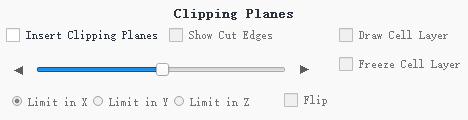

    • 插入垂直于x, y或z笛卡尔轴的平面

    • 翻转平面或使用滑动条来改变切面视图/位置

下一篇,通过小案例演示WTM使用方法。
