WebAssembly-C与JS互相操作

❝

机会成本opportunity cost 是为了得到这种东西所放弃的东西 --《经济学原理》

❞

大家好，我是「柒八九」。

今天，我们继续「WebAssemby」的探索。我们来谈谈关于「C与JS互相操作」的相关知识点。

如果，想了解该系列的文章，可以参考我们已经发布的文章。如下是往期文章。

文章list

  1. 浏览器第四种语言-WebAssembly

你能所学到的知识点

❝
  1. JS调用C函数 「推荐阅读指数」 ⭐️⭐️⭐️⭐️
  2. JS函数注入C环境 「推荐阅读指数」 ⭐️⭐️⭐️⭐️
  3. 单向透明的内存模型 「推荐阅读指数」 ⭐️⭐️⭐️
  4. JS与C/C++交换数据 「推荐阅读指数」 ⭐️⭐️⭐️⭐️⭐️
  5. EM_ASM系列宏 「推荐阅读指数」 ⭐️⭐️⭐️
  6. emscripten_run_script() 「推荐阅读指数」 ⭐️⭐️⭐️
  7. ccall() 「推荐阅读指数」 ⭐️⭐️⭐️
❞

好了，天不早了，干点正事哇。

JS 调用C函数

❝

一个具备使用功能的WebAssembly模块必然提供让外部调用的函数接口。

❞

我们来介绍普通C函数导出用于供JS调用的方法

定义函数导出宏

在进行代码讲解前，先来了解一个概念 --宏

宏是什么

❝

宏是一种「编程语言的特性」，它可以在编译时将一段代码替换成另一段代码，从而实现代码的复用和简化。

  • 宏可以用来定义常量、函数、类等，也可以用来进行代码的重构和优化。
❞

用C++代码定义一个简单的宏

#define SQUARE(x) ((x) * (x))

#include <iostream>

int main() {
    int a = 5;
    std::cout <<  a << " 的平方是 " << SQUARE(a) << std::endl;
    return 0;
}

这个宏定义了一个求平方的函数，可以用来计算任意整数的平方。在编译时，所有使用这个宏的地方都会被替换成对应的代码，从而实现了代码的复用和简化。

下面我们进入正题。

为了方便函数导出，需要先定义一个函数导出宏。该宏需要完成以下功能。

  1. 使用C风格的「符号修饰」
    • 当试图将main()函数之外的全局函数导出至JS语言环境时，必须「强制使用」C风格的符号修饰，以保证函数名在C/C++语言环境以及JS语言环境中「有统一的对应规则」
  2. 避免函数因为缺乏引用，而导致在「编译链接」时被优化器删除。
    • 需要提前告知「编译器」：该函数必须保留，不能删除，不能改名
  3. 为了保持兼容性，宏需要根据「不同的环境」--原生代码环境与Emscripten环境、纯C环境与C++环境等，自动切换合适的行为。

为了满足上述3点要求，定义EM_PORT_API宏如下：

#ifndef EM_PORT_API
#   if defined(__EMSCRIPTEN__)
#      include <emscripten.h>
#      if defined(__cplusplus)
#           define EM_PORT_API(rettype) extern "C" rettype EMSCRIPTEN_KEEPALIVE
#      else
#           define EM_PORT_API(rettype) rettype EMSCRIPTEN_KEEPALIVE
#      endif
#   else
#      if defined(__cplusplus)
#           define EM_PORT_API(rettype) extern "C" rettype
#      else
#           define EM_PORT_API(rettype) rettype
#      endif
#   endif
#endif

这段代码是一个宏定义，它定义了一个名为EM_PORT_API的宏。这个宏的作用是为了方便地定义导出到JavaScript的函数。

在Emscripten中，我们可以使用EMSCRIPTEN_KEEPALIVE宏来告诉编译器将函数导出到JavaScript中。但是，这个宏「只能用在函数声明和定义中，不能用在函数类型中」。因此，我们需要定义一个新的宏来解决这个问题。

EM_PORT_API宏的定义中，使用了一些「条件编译的技巧」，以便在不同的编译环境中都能正确地工作。具体来说，

  1. __EMSCRIPTEN__宏用于探测是否是Emscripten环境
  2. __cplusplus用于探测是否是C++环境
  3. EMSCRIPTEN_KEEPALIVE是Emscripten特有的宏，用于告知「编译器」后续函数在优化时必须保留，并且该函数被导出至JS环境

使用EM_PORT_API定义函数声明

EM_PORT_API(int) Func(int param);

在Emscripten中，上述函数声明被展开为

#include <emscripten.h>
extern "C" int EMSCRIPTEN_KEEPALIVE Func(int param);

在JS中调用C导出函数

在胶水代码中，JS环境中的Module对象已经封装了C环境下的「导出函数」。封装方法的名字就是下划线加上C环境的函数名

创建一个main.c

#include <stdio.h>

#ifndef EM_PORT_API
#   if defined(__EMSCRIPTEN__)
#      include <emscripten.h>
#      if defined(__cplusplus)
#           define EM_PORT_API(rettype) extern "C" rettype EMSCRIPTEN_KEEPALIVE
#      else
#           define EM_PORT_API(rettype) rettype EMSCRIPTEN_KEEPALIVE
#      endif
#   else
#      if defined(__cplusplus)
#           define EM_PORT_API(rettype) extern "C" rettype
#      else
#           define EM_PORT_API(rettype) rettype
#      endif
#   endif
#endif


EM_PORT_API(int) show_me_your_name() {
  return 789;
}

EM_PORT_API(float) add(float a,float b){
  return a + b;
}

使用emcc命令将其编译为wasm `

emcc mian.c -o main.js

我们还是构建一个如下的项目结构

webAssemblyWorkSpace
├── index.html // html文件
├── main.c     // 存放C代码
├── main.js    // 通过emscripten准换后的js代码
├── main.wasm  // wasm代码
└── server.js  // 用于起一个前端服务

我们可以在index.html中引入刚才C导出的两个函数show_me_your_name/add

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>JS和C互相操作</title>
</head>
<body>
  <script>
    Module = {};
    Module.onRuntimeInitialized = function (){
      console.log(Module._show_me_your_name());
      console.log(Module._add(1,2))
    }
  </script>
  <script src="./main.js"></script>
</body>
</html>

在浏览器的控制台中，依次显示789和3的代码输出。

❝

在JS中调用C导出的函数，需要在原有导出函数签名的前面加_。

  • 如Module._show_me_your_name和Module._add
❞

由于JS是弱类型语言，在调用函数时，并不要求调用方与被调用方的签名一直。

❝

在JS环境中，

  • 如果给出的参数个数多余形参个数，多余的参数将被「舍弃」(从左到右)
  • 如果参数个数少于形参个数，会自动以undefined填充不足的参数
❞

JS函数注入C环境

Emscripten提供了多种在C环境调用JS函数的方法

  • EM_JS
  • EM_ASM宏内联JS代码
  • emscripten_run_scripten()函数
  • JS函数注入C环境

C函数声明

在C环境中，存在这种情况：模块A调用了由模块B实现的函数，换句话说就是：在模块A中创建函数声明，在模块B中实现函数体。

在Emscripten中，C代码部分是模块A，js代码部分是模块B。

EM_PORT_API(int) js_add(int a,int b);
EM_PORT_API(void) js_console_log_int(int param);

EM_PORT_API(void) print_the_answer(){
  int i = js_add(7,89);
  js_console_log_int(i);
}

其中，print_the_answer()调用了函数js_add()计算(7+89),然后调用了js_console_log_int函数来打印结果，这两个函数在C环境中仅仅给出了「声明」，函数实现是在JS中完成。

JS实现C函数

我们在JS中实现在C环境中声明的函数。

对应的文档目录如下

创建一个JS源文件pkg.js

mergeInto(LibraryManager.library,{
    js_add:function(a,b){
        console.log("js_add被调用了");
        return a + b;
    },
    js_console_lot_int:function(param){
        console.log(`js_console_lot_int被调用了，参数为${param}`)
    }
})

上面代码中，按照两个C函数各自声明定义了两个对象js_add和js_console_log_int,并将其合并到LibraryManager.library中。

❝

LibraryManager.library可以简单的理解「为JS注入C环境的库」，即模块B

❞

执行如下编译指令

emcc main.c --js-library pkg.js -o main.js

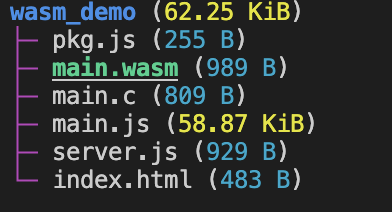

--js-library pkg.js 表示将pkg.js作为附加库参与链接。命令执行后得到如下的目录结构。即新增了main.wasm和main.js文件。

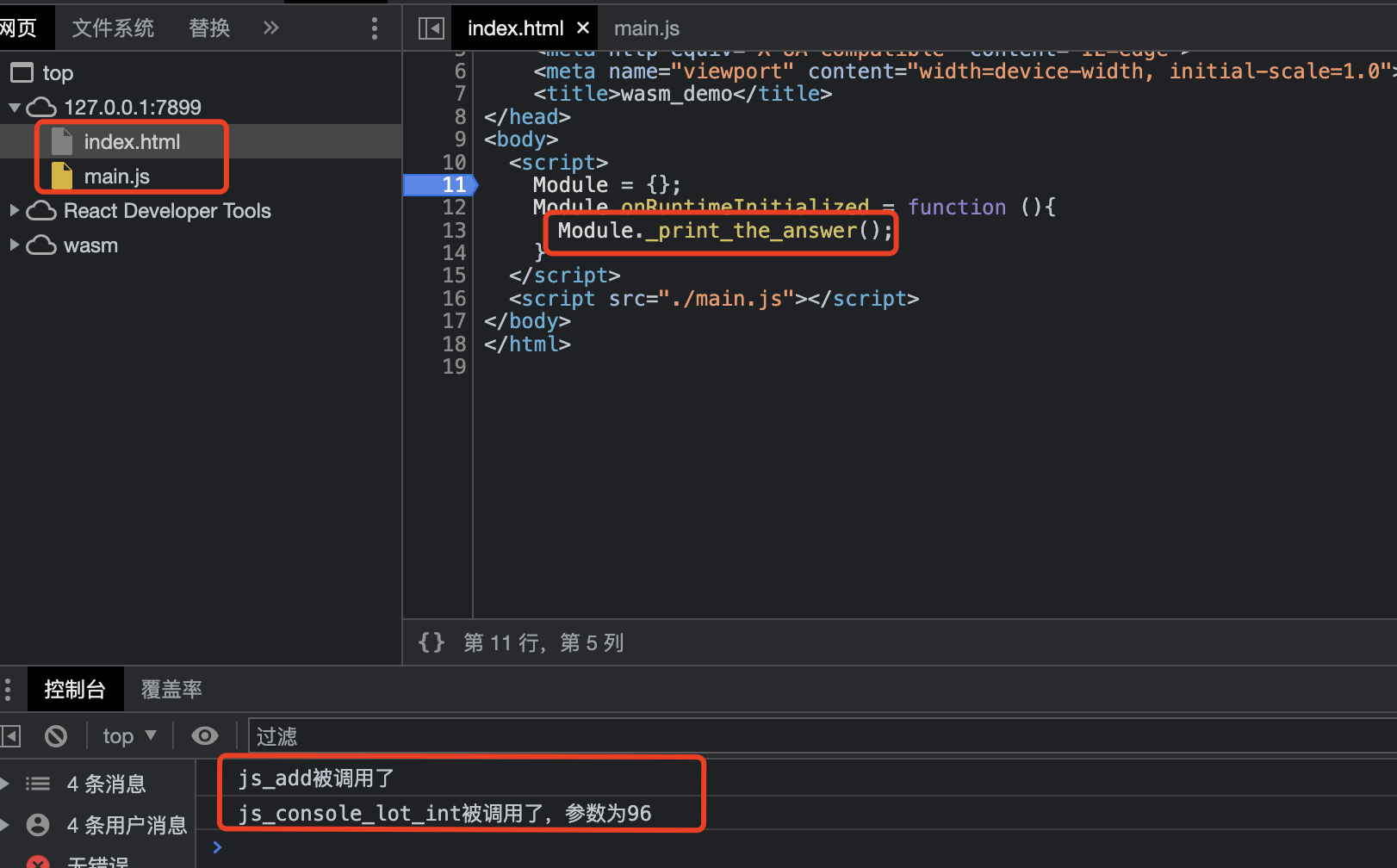

然后，还是熟悉的配方，我们在html中引入。

<body>
  <script>
    Module = {};
    Module.onRuntimeInitialized = function (){
      Module._print_the_answer();
    }
  </script>
  <script src="./main.js"></script>
</body>

JS函数注入C环境的优缺点

  • 优点：使用JS函数注入可以保持C代码的纯净，即C代码中不包含任何JS的成分。
    • 对于「跨语言」环境使用的库，这点很重要
  • 缺点：该处理方式，需要「额外」创建一个.js库文件。即上文的pkg.js

单向透明的内存模型

Module.buffer

无论编译目标是asm.js还是wasm，C/C++代码中的内存空间实际上对应的都是Emscripten提供的ArrayBuffer对象：Module.buffer。 C/C++内存地址与Module.buffer数组下标一一对应。

❝

ArrayBuffer是JS中用于保存二进制数据的一维数组。

❞

由于C/C++代码中能「直接通过地址访问的数据全部在内存中」（包括运行时堆、栈），而C/C++代码中的内存空间对应的是Module.buffer对象，因此其直接访问的数据事实上被限制在Module.buffer内部，JS环境中的其他对象无法被C/C++直接访问，我们称其为「单向透明的内存模型」。

JS与C/C++交换数据

参数及返回值

❝

JS 与C/C++之间只能通过number进行「参数」和「返回值」传递

❞

从语言角度来说，JS与C/C++有完全不同的数据体系，number类型是二者唯一的交集，因此本质上二者互相调用时，都是在交换 number 数据类型

number数值类型从JS传入C/C++有两种途径。

  1. JS调用带参数的C导出函数，通过参数传入number
  2. C调用由JS实现的函数，通过注入函数的返回值传入number

由于C/C++是「强类型语言」，因此对于来自JS的number传入，会发生「隐式类型转换」

  • 若目标类型是int，将执行向0取整
  • 若目标类型是float,类型转换时有可能损失精度

通过内存交换数据

❝

当需要在JS与C/C++之间交换「大块」的数据时，可以通过内存来交换数据

❞

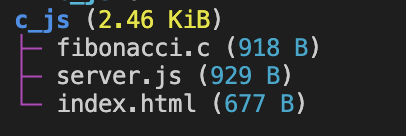

有如下目录结构

fibonacci.c

#include <stdio.h>
#include <malloc.h>

// 省略EM_PORT_API 定义

EM_PORT_API(int *) fibonacci(int count){
    if(count<=0) return NULL;

    int* re = (int*) malloc(count *4);
    if(NULL == re){
        printf("内存不够\n");
        return NULL;
    }

    re[0] = 1;
    int i0 = 0,i1=1;
    for(int i=1;i<count;i++){
        re[i] = i0 +i1;
        i0 = i1;
        i1 = re[i];
    }
    return re;

}

EM_PORT_API(void) free_buf(void* buf){
    free(buf);
}

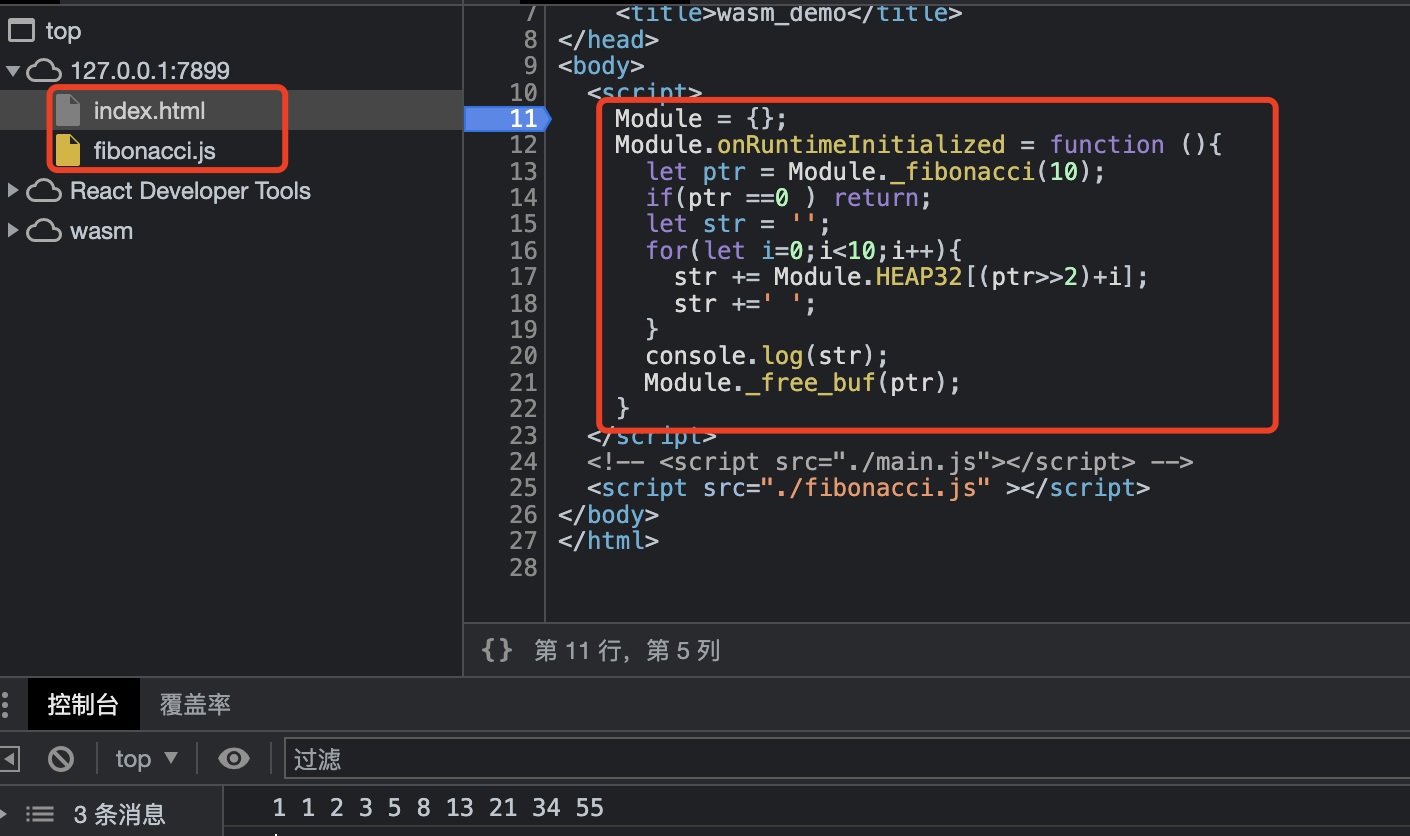

通过emcc fibonacci.c -o fibonacci.js对C进行编译处理。然后在指定的index.html中引用

<script>
    Module = {};
    Module.onRuntimeInitialized = function (){
      let ptr = Module._fibonacci(10);
      if(ptr ==0 ) return;
      let str = '';
      for(let i=0;i<10;i++){
        str += Module.HEAP32[(ptr>>2)+i];
        str +=' ';
      }
      console.log(str);
      Module._free_buf(ptr);
    }
  </script>
❝

C函数 fibonacci在堆上分配了空间，在JS中调用后需要用free_buf()将其释放，以免内存泄漏

❞

字符串

C/C++中字符串表达方式与JS完全不兼容。Emscripten提供了一组「辅助函数」用于二者的转换

  1. UTF8ToString()
    • 该函数可以将C/C++的字符串转换为JS字符串
  2. allocateUTF8()
    • 该函数将在C/C++内存中分配最够大的空间，并将字符串按UTF8格式复制到分配的内存中。

EM_ASM 系列宏

很多「编译器」支持在C/C++代码中直接嵌入「汇编语言」，Emscripten采用类似的方式提供了一组以EM_ASM为前缀的宏，用于以「内嵌」的方式在C/C++代码中直接嵌入JS代码。

EM_ASM

EM_ASM宏只需要将要执行的JS代码放置在参数位置。

#include <emscripten.h>

int main(){
  EM_ASM(console.log("前端柒八九"));
  return 0;
}

在index.html控制台中就会输出对应的前端柒八九。

❝

EM_ASM宏只能执行嵌入的JS代码，无法传入参数或获取返回结果

❞

EM_ASM_/EM_ASM_DOUBLE

EM_ASM_支持输入数值类型的「可变参数」，同时返回整数类型的结果。EM_ASM_宏嵌入的JS代码必须放到{}包围的代码块中，且至少必须含有有一个输入参数。

嵌入的JS代码通过$n访问第n+1个参数。

int sum = EM_ASM_({return $0 + $1 + $2;},1,2,3);

EM_ASM_DOUBLE和EM_ASM_用法基本一致，「区别」是EM_ASM_DOUBLE返回值为double

emscripten_run_script()

EM_ASM系列宏只能接受硬编码常量字符串，而emscripten_run_script()系列函数可以接收「动态输入」的字符串，该系列辅助函数类比与JS中的eval()方法。

函数声明：void emscripten_run_script(const char *script) 函数使用

int main(){
  emscripten_run_script("console.log("前端柒八九")");
  return 0;
}

由于传入的脚本最终会通过JS中的eval()方法执行，因此传入的脚本可以是「任意」的JS代码

int main(){
  emscripten_run_script(R"{
    function my_print(s){
      console.log("JS代码输出",s)
    }
    my_print("前端柒八九")
  }");
  return 0;
}

其他函数

  • emscripten_run_script_int()与emscripten_run_script类似，区别是它会将输入的脚本的执行结果作为「整数」返回
  • emscripten_run_script_string()与emscripten_run_script_int()类似，区别是返回值为「字符串」

ccall()

前面提到，JS调用C/C++时只能使用number类型作为参数，因此如果参数是字符串、数组等「非number类型」，需要拆分以下几步

  1. 使用Module._malloc()函数在Module堆中分配内存，获取地址ptr
  2. 将字符串/数组等数据复制到内存的ptr处
  3. 将ptr作为参数，调用C/C++函数进行处理
  4. 使用Module._free()释放ptr

为了简化调用过程，Emscripten提供了ccall()封装函数。

ccal()用于在JS中调用导出的C函数，该方法会「自动」完成类型为字符串、数组的参数及返回值的转换及传递

  • 优势在于：可以「直接使用字符串/Uint8Array/Int8Array」作为参数

后记

「分享是一种态度」。

参考地址

  1. emscripten.org
  2. WebAssembly
  3. 面向WebAssembly编程
