OpenKruise 源码分析之 ContainerRecreateRequest

OpenKruise 是基于 CRD 的拓展,包含了很多应用工作负载和运维增强能力,本系列文章会从源码和底层原理上解读各个组件,以帮助大家更好地使用和理解 OpenKruise。让我们开始 OpenKruise 的源码之旅吧!

前言

上一篇文章[1]中我们解读了 OpenKruise 原地升级的原理和相关代码,在此基础上我们来研究一个基于原地升级能力的组件 - ContainerRecreateRequest[2]ContainerRecreateRequest(下文简称 CRR) 能够重建 Pod 中一个或多个容器。该功能和 Kruise 提供的原地升级类似,当一个容器重建的时候,Pod 中的其他容器还保持正常运行。重建完成后,Pod 中除了该容器的 restartCount 增加以外不会有什么其他变化。如果挂载了 volume mount 挂载卷,卷中的数据不会丢失也不需要重新挂载。这个功能实现了运维容器与业务容器的管理分离,比如一个 Pod 中会有主容器中运行核心业务,sidecar 中运行运维容器,比如日志收集等.当业务容器需要重启的时候,传统的更新方式会让整个 Pod 重启从而导致运维容器无故被重启从而中断服务,而使用 ContainerRecreateRequest 可以实现只让特定的容器重启,高效的同时更加安全。

今天就让我们从源码的角度来看一下 ContainerRecreateRequest 的实现原理。

源码解读

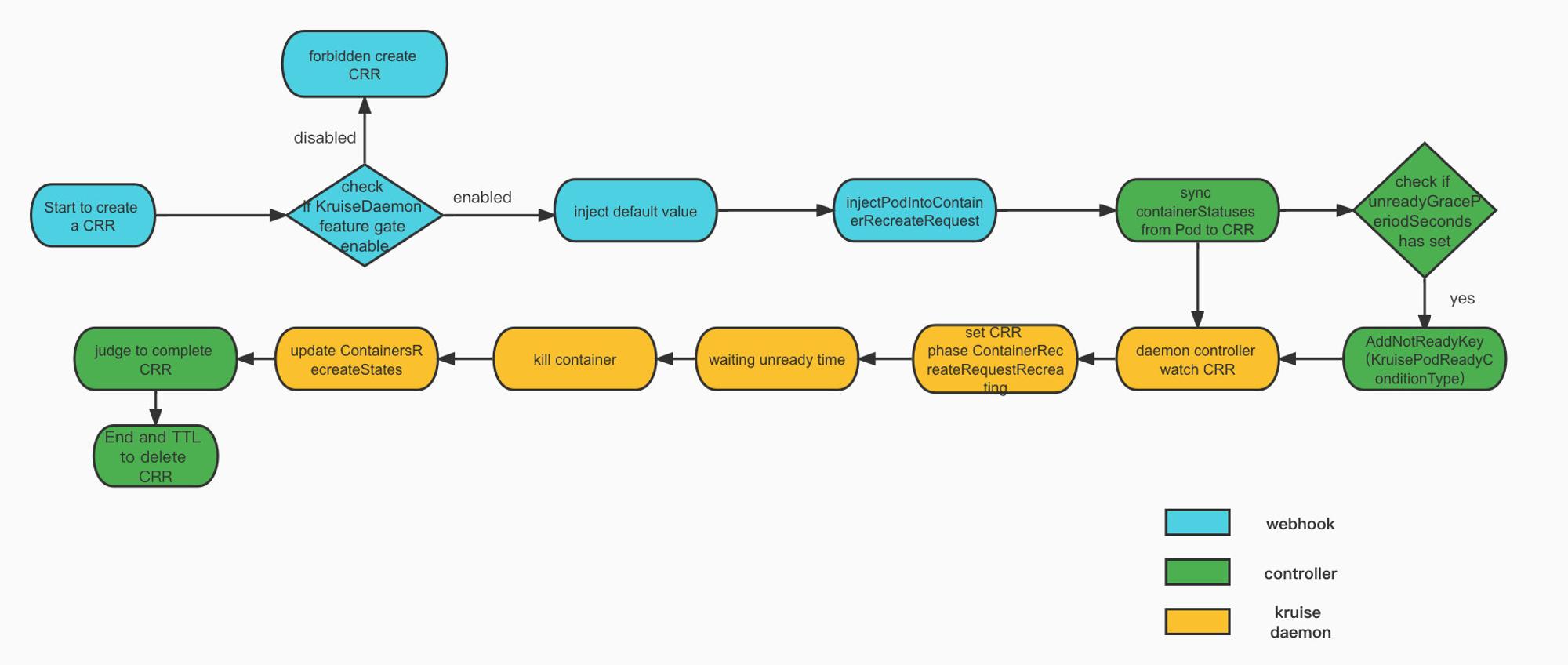

我们先来看一下整个 CRR 的代码流程概览,可以看到整个过程主要有三个组件参与,包括 CRR 的 admission webhook, controller manager,以及我们上一篇就提到过的原地升级中的重要组件 - kruise-daemon 中的 crr daemon controller

然后我们再逐步拆开讲解每一步的内容。

1. create CRR

先看一下 CRR 这个自定义资源的 schema 定义:

apiVersion: apps.kruise.io/v1alpha1
kind: ContainerRecreateRequest
metadata:
  namespace: pod-namespace
  name: xxx
spec:
  podName: pod-name
  containers:       # 要重建的容器名字列表,至少要有 1 个
  - name: app
  - name: sidecar
  strategy:
    failurePolicy: Fail                 # 'Fail' 或 'Ignore',表示一旦有某个容器停止或重建失败, CRR 立即结束
    orderedRecreate: false              # 'true' 表示要等前一个容器重建完成了,再开始重建下一个
    terminationGracePeriodSeconds: 30   # 等待容器优雅退出的时间,不填默认用 Pod 中定义的
    unreadyGracePeriodSeconds: 3        # 在重建之前先把 Pod 设为 not ready,并等待这段时间后再开始执行重建
    minStartedSeconds: 10               # 重建后新容器至少保持运行这段时间,才认为该容器重建成功
  activeDeadlineSeconds: 300        # 如果 CRR 执行超过这个时间,则直接标记为结束(未结束的容器标记为失败)
  ttlSecondsAfterFinished: 1800     # CRR 结束后,过了这段时间自动被删除掉

然后开始走读代码流程。

1.1 检查 feature-gate

当我们创建一个 CRR 的时候,会最先经过 adminssion webhook,webhook 中会最先检查当前 feature gates 中是否开启了 kruise-daemon ,因为这个功能依赖于 kruise-daemon 组件来停止 Pod 容器,如果 KruiseDaemon feature-gate 被关闭了,ContainerRecreateRequest 也将无法使用。

func (h *ContainerRecreateRequestHandler) Handle(ctx context.Context, req admission.Request) admission.Response {
 if !utilfeature.DefaultFeatureGate.Enabled(features.KruiseDaemon) {
  return admission.Errored(http.StatusForbidden, fmt.Errorf("feature-gate %s is not enabled", features.KruiseDaemon))
 }
    ...
}

1.2 注入默认值并检查 Pod

创建 CRR 的时候要为其注入一些特定的标签,为后面控制启动容器的流程做准备,比如打上 ContainerRecreateRequestPodNameKeyContainerRecreateRequestActiveKey的标签:

obj.Labels[appsv1alpha1.ContainerRecreateRequestPodNameKey] = obj.Spec.PodName
obj.Labels[appsv1alpha1.ContainerRecreateRequestActiveKey] = "true"

检查当前处理的 Pod 是否符合更新条件,比如 Pod 是否是 active 的:

func IsPodActive(p *v1.Pod) bool {
 return v1.PodSucceeded != p.Status.Phase &&
  v1.PodFailed != p.Status.Phase &&
  p.DeletionTimestamp == nil
}

以及 Pod 是否已经完成调度,如果未完成调度的话就无法完成原地重启(无法使用部署到节点上的 kruise-daemon):

if !kubecontroller.IsPodActive(pod) {
  return admission.Errored(http.StatusBadRequest, fmt.Errorf("not allowed to recreate containers in an inactive Pod"))
 } else if pod.Spec.NodeName == "" {
  return admission.Errored(http.StatusBadRequest, fmt.Errorf("not allowed to recreate containers in a pending Pod"))
 }

1.3 将 Pod 中的信息注入到 CRR

CRR 的运行需要获取 Pod 的信息,比如获取 Pod 中的 Lifecycle.PreStop 让 kruise-daemon 执行 preStop hook 后把容器停掉,获取指定容器的 containerID 来判断重启后 containerID 的变化等。

err = injectPodIntoContainerRecreateRequest(obj, pod)
 if err != nil {
  return admission.Errored(http.StatusBadRequest, err)
 }
...
if podContainer.Lifecycle != nil && podContainer.Lifecycle.PreStop != nil {
   c.PreStop = &appsv1alpha1.ProbeHandler{
    Exec:      podContainer.Lifecycle.PreStop.Exec,
    HTTPGet:   podContainer.Lifecycle.PreStop.HTTPGet,
    TCPSocket: podContainer.Lifecycle.PreStop.TCPSocket,
   }
  }
        ......

2. CRR controller

创建 CRR 并为其注入相关信息后,CRR 的 controller manager 接管 CRR 的更新。

2.1 同步 container status

CRR 的 status 中包含所要重启的 container 的相关状态信息:

type ContainerRecreateRequestStatus struct {
 // Phase of this ContainerRecreateRequest, e.g. Pending, Recreating, Completed
 Phase ContainerRecreateRequestPhase `json:"phase"`
 // Represents time when the ContainerRecreateRequest was completed. It is not guaranteed to
 // be set in happens-before order across separate operations.
 // It is represented in RFC3339 form and is in UTC.
 CompletionTime *metav1.Time `json:"completionTime,omitempty"`
 // A human readable message indicating details about this ContainerRecreateRequest.
 Message string `json:"message,omitempty"`
 // ContainerRecreateStates contains the recreation states of the containers.
 ContainerRecreateStates []ContainerRecreateRequestContainerRecreateState `json:"containerRecreateStates,omitempty"`
}
type ContainerRecreateRequestContainerRecreateState struct {
 // Name of the container.
 Name string `json:"name"`
 // Phase indicates the recreation phase of the container.
 Phase ContainerRecreateRequestPhase `json:"phase"`
 // A human readable message indicating details about this state.
 Message string `json:"message,omitempty"`
}

CRR controller 不断更新 container 的重启信息到 status 中。

func (r *ReconcileContainerRecreateRequest) syncContainerStatuses(crr *appsv1alpha1.ContainerRecreateRequest, pod *v1.Pod) error {
    ...
}

controller 同步 container status 的逻辑非常重要,在这里笔者曾经遇到一个诡异的问题,就是创建了好几个 CRR 后,其中几个 CRR 一直卡在 Recreating 的状态,即使 container 已经重启完成或者 TTL 到期也不会发生变化,详情可以见这个 issue[3]。原因就是同步 container status 的逻辑跟时钟同步有关:

containerStatus := util.GetContainerStatus(c.Name, pod)
  if containerStatus == nil {
   klog.Warningf("Not found %s container in Pod Status for CRR %s/%s", c.Name, crr.Namespace, crr.Name)
   continue
  } else if containerStatus.State.Running == nil || containerStatus.State.Running.StartedAt.Before(&crr.CreationTimestamp) {
   // 只有 container 的创建时间晚于 crr 的创建时间,才认为 crr 重启了 container,假如此时 CRR 所处节点或者 Pod 所在节点的时钟发生漂移,那有可能出现 container 创建的时间早于 crr 创建时间,即使该 container 是由 crr 控制重启。
   continue
  }
        ...

经过排查后发现确实是好多 k8s Node 的 NTP server 出现问题导致时钟漂移,再加上上述的逻辑,就不难解释为何 CRR 会卡住不动了。

2.2 make pod not ready

CRR 在重启 container 之前会给 Pod 注入一个 v1.PodConditionType - KruisePodReadyConditionType 并置为 false, 使 Pod 进入 not ready 状态,从 service 的 Endpoint 上摘掉流量。

condition := GetReadinessCondition(newPod) // 获取 KruisePodReadyConditionType condition
  if condition == nil { // 如果没有设置,就新建一个
   _, messages := addMessage("", msg)
   newPod.Status.Conditions = append(newPod.Status.Conditions, v1.PodCondition{
    Type:               appspub.KruisePodReadyConditionType,
    Message:            messages.dump(),
    LastTransitionTime: metav1.Now(),
   })
  } else {// 如果存在该 condition,就置为 false
   changed, messages := addMessage(condition.Message, msg)
   if !changed {
    return nil
   }
   condition.Status = v1.ConditionFalse
   condition.Message = messages.dump()
   condition.LastTransitionTime = metav1.Now()
  }

3. kruise daemon controller

CRR kruise daemon controller 会监听 CRR 资源的 create, update, delete 事件,然后在 manage 函数中更新 CRR。

3.1 watch CRR

CRR controller 将 update 和 create 事件都加入到 process 队列中,等待处理。

informer.AddEventHandler(cache.ResourceEventHandlerFuncs{
  AddFunc: func(obj interface{}) {
   crr, ok := obj.(*appsv1alpha1.ContainerRecreateRequest)
   if ok {
    enqueue(queue, crr)
   }
  },
  UpdateFunc: func(oldObj, newObj interface{}) {
   crr, ok := newObj.(*appsv1alpha1.ContainerRecreateRequest)
   if ok {
    enqueue(queue, crr)
   }
  },
  DeleteFunc: func(obj interface{}) {
   crr, ok := obj.(*appsv1alpha1.ContainerRecreateRequest)
   if ok {
    resourceVersionExpectation.Delete(crr)
   }
  },
 })

3.2 CRR phase to recreating

daemon controller 的代码入口处先把 CRR 的 phase 设置为 ContainerRecreateRequestRecreating

 // once first update its phase to recreating
 if crr.Status.Phase != appsv1alpha1.ContainerRecreateRequestRecreating {
  return c.updateCRRPhase(crr, appsv1alpha1.ContainerRecreateRequestRecreating)
 }

3.3 wait for unready grace period

CRR 中的 unreadyGracePeriodSeconds 表示在 2.2 步骤中将 Pod 设置为 not ready 后等待多久再执行 restart container。

// crr_daemon_controller.go

leftTime := time.Duration(*crr.Spec.Strategy.UnreadyGracePeriodSeconds)*time.Second - time.Since(unreadyTime)
  if leftTime > 0 {
   klog.Infof("CRR %s/%s is waiting for unready grace period %v left time.", crr.Namespace, crr.Name, leftTime)
   c.queue.AddAfter(crr.Namespace+"/"+crr.Spec.PodName, leftTime+100*time.Millisecond)
   return nil
  }

3.4 KillContainer

kruise-daemon 会执行 preStop hook 后把容器停掉,然后 kubelet 感知到容器退出,则会新建一个容器并启动。 最后 kruise-daemon 看到新容器已经启动成功超过 minStartedSeconds 时间后,会上报这个容器的 phase 状态为 Succeeded。

// crr_daemon_controller.go
 err := runtimeManager.KillContainer(pod, kubeContainerStatus.ID, state.Name, msg, nil)

3.5 更新 CRRContainerRecreateStates

不断更新 CRR status 中关于 container 的状态信息 - containerRecreateStates

 c.patchCRRContainerRecreateStates(crr, newCRRContainerRecreateStates)

4. 完成 CRR

4.1 CRR 置为 completed

这部分逻辑在 controller managerkruise daemon 都有,而且判定 CRR completed 的方式比较多,这里举几个典型的例子:

4.1.1

当完成重启 container 的数量跟 CRR 中 ContainerRecreateStates 的数组长度一致的时候认为已经完成所有容器的重启工作,可以标记 CRR 为完成。

if completedCount == len(newCRRContainerRecreateStates) {
  return c.completeCRRStatus(crr, "")
 }
4.1.2

当发现有容器重启失败了,并且策略是 ignore 就直接标记本次 CRR 为 completed。

 case appsv1alpha1.ContainerRecreateRequestFailed:
   completedCount++
   if crr.Spec.Strategy.FailurePolicy == appsv1alpha1.ContainerRecreateRequestFailurePolicyIgnore {
    continue
   }
   return c.completeCRRStatus(crr, "")
4.1.3

上面两个例子都是在 crr_daemon_controller.go 中的,这里列一个 crr_controller 判定完成的例子:

if crr.Spec.ActiveDeadlineSeconds != nil {
  leftTime := time.Duration(*crr.Spec.ActiveDeadlineSeconds)*time.Second - time.Since(crr.CreationTimestamp.Time)
  if leftTime <= 0 {
   klog.Warningf("Complete CRR %s/%s as failure for recreating has exceeded the activeDeadlineSeconds", crr.Namespace, crr.Name)
   return reconcile.Result{}, r.completeCRR(crr, "recreating has exceeded the activeDeadlineSeconds")
  }
  duration.Update(leftTime)
 }

CRR 在规定的 TTL 时间里没有完成任务,会被在这里标记为完成,但是会标记一个含有失败信息的 message。

4.2 到期删除 CRR

如果 CRR 设置了 TTLSecondsAfterFinished 字段,达到该时间后,系统就会将 CRR 删除,这对定期清理已经完成的 CRR 很有帮助。

if crr.Spec.TTLSecondsAfterFinished != nil {
   leftTime = time.Duration(*crr.Spec.TTLSecondsAfterFinished)*time.Second - time.Since(crr.Status.CompletionTime.Time)
   if leftTime <= 0 {
    klog.Infof("Deleting CRR %s/%s for ttlSecondsAfterFinished", crr.Namespace, crr.Name)
    if err = r.Delete(context.TODO(), crr); err != nil {
     return reconcile.Result{}, fmt.Errorf("delete CRR error: %v", err)
    }
    return reconcile.Result{}, nil
   }
  }

结语

文章的结尾再来回顾一下 CRR 是如何在几个组件协作之下工作的:

传统的 Pod 重启就是将原有的 Pod 删除,等待重建新的 Pod,而 CRR 的出现为我们提供了一种全新的重启服务的方式。

参考资料

[1]

OpenKruise 源码分析之原地升级: https://cloudsjhan.github.io/2022/06/19/OpenKruise-源码解读之原地升级/

[2]

kruise CRR: https://openkruise.io/zh/docs/user-manuals/containerrecreaterequest

[3]

kruise issue 895: https://github.com/openkruise/kruise/issues/895
