二分类资料的决策曲线DCA绘制

本文首发于公众号:医学和生信笔记

医学和生信笔记,专注R语言在临床医学中的使用,R语言数据分析和可视化。主要分享R语言做医学统计学、meta分析、网络药理学、临床预测模型、机器学习、生物信息学等。

DCA,临床决策曲线分析,更佳贴近临床实际,对临床工作的开展比AUC/NRI/IDI等更具有指导意义。

我刚接触DCA的时候一个正经画DCA的R包都没有,现在R语言画DCA的方法实在是太多了,本来还想1篇推文讲完多种模型的,结果1篇说1种模型都够呛!

我这里只介绍了5种方法,还没有深入介绍推文就很长了。。后面再慢慢补充。大家看着喜欢哪个就用哪个吧。。

logistic模型的DCA

方法1

使用rmda包。

# 先安装R包
install.packages("rmda")

使用这个包自带的一个dcaData,作为演示,这个数据集一共500行,6列,其中Cancer是结果变量,1代表患病,0代表没病,其余列是预测变量。

library(rmda)
data("dcaData")

dim(dcaData) # 500,6
## [1] 500   6
head(dcaData)
## # A tibble: 6 × 6
##     Age Female Smokes Marker1  Marker2 Cancer
##   <int>  <dbl> <lgl>    <dbl>    <dbl>  <int>
## 1    33      1 FALSE    0.245  1.02         0
## 2    29      1 FALSE    0.943 -0.256        0
## 3    28      1 FALSE    0.774  0.332        0
## 4    27      0 FALSE    0.406 -0.00569      0
## 5    23      1 FALSE    0.508  0.208        0
## 6    35      1 FALSE    0.186  1.41         0
str(dcaData)
## tibble [500 × 6] (S3: tbl_df/tbl/data.frame)
##  $ Age    : int [1:500] 33 29 28 27 23 35 34 29 35 27 ...
##  $ Female : num [1:500] 1 1 1 0 1 1 1 1 1 1 ...
##  $ Smokes : logi [1:500] FALSE FALSE FALSE FALSE FALSE FALSE ...
##  $ Marker1: num [1:500] 0.245 0.943 0.774 0.406 0.508 ...
##  $ Marker2: num [1:500] 1.02108 -0.25576 0.33184 -0.00569 0.20753 ...
##  $ Cancer : int [1:500] 0 0 0 0 0 0 0 0 0 0 ...

使用起来非常简单,首先构建dca,然后画图:

set.seed(123)

fit1 <- decision_curve(Cancer ~ Age + Female + Smokes, # R语言里常见的公式类型
                       data = dcaData,
                       study.design = "cohort"# 选择研究类型
                       bootstraps = 50 # 重抽样次数
                       )
## Note:  The data provided is used to both fit a prediction model and to estimate the respective decision curve. This may cause bias in decision curve estimates leading to over-confidence in model performance.
# 画图
plot_decision_curve(fit1, curve.names = "fit1",
                    cost.benefit.axis = F# 是否需要损失:获益比 轴
                    confidence.intervals = "none" # 不画可信区间
                    )
plot of chunk unnamed-chunk-3
plot of chunk unnamed-chunk-3

可以查看模型中的各个数据的值:

summary(fit1)

多个模型的多条DCA曲线一起绘制也是可以的:

# 新建立1个模型
set.seed(123)
fit2 <- decision_curve(Cancer~Age + Female + Smokes + Marker1 + Marker2,
              data = dcaData,
              bootstraps = 50
              )
## Note:  The data provided is used to both fit a prediction model and to estimate the respective decision curve. This may cause bias in decision curve estimates leading to over-confidence in model performance.
# 画图只要把多个模型放在1个列表中即可,还可以进行很多自定义调整

plot_decision_curve(list(fit1, fit2),
                    curve.names = c("fit1""fit2"),
                    xlim = c(01), # 可以设置x轴范围
                    legend.position = "topright"# 图例位置,
                    col = c("red","blue"), # 自定义颜色
                    confidence.intervals = "none",
                    lty = c(1,2), # 线型,注意顺序
                    lwd = c(3,2,2,1# 注意顺序,先是自己的2个模型,然后是All,然后是None
                    )
## Note: When multiple decision curves are plotted, decision curves for 'All' are calculated using the prevalence from the first DecisionCurve object in the list provided.
plot of chunk unnamed-chunk-5
plot of chunk unnamed-chunk-5

这个包还可以绘制临床影响曲线:

# 1次只能绘制1个模型
plot_clinical_impact(fit1,
                     population.size= 1000,
                     cost.benefit.axis = T,
                     n.cost.benefits= 8,
                     col=c('red','blue'),
                     confidence.intervals= T,
                     ylim=c(0,1000),
                     legend.position="topright")
plot of chunk unnamed-chunk-6
plot of chunk unnamed-chunk-6

这就是这个包画DCA的例子,效果还是不错的,自定义设置也很多,方便大家画出更好看的图。这个包还有很多其他功能,我们就不演示了,感兴趣的小伙伴可以自己探索哦。美中不足的是不能画生存资料的DCA。

方法2

使用这个网站[1]给出的dca.r文件绘制DCA,需要代码的直接去网站下载即可。

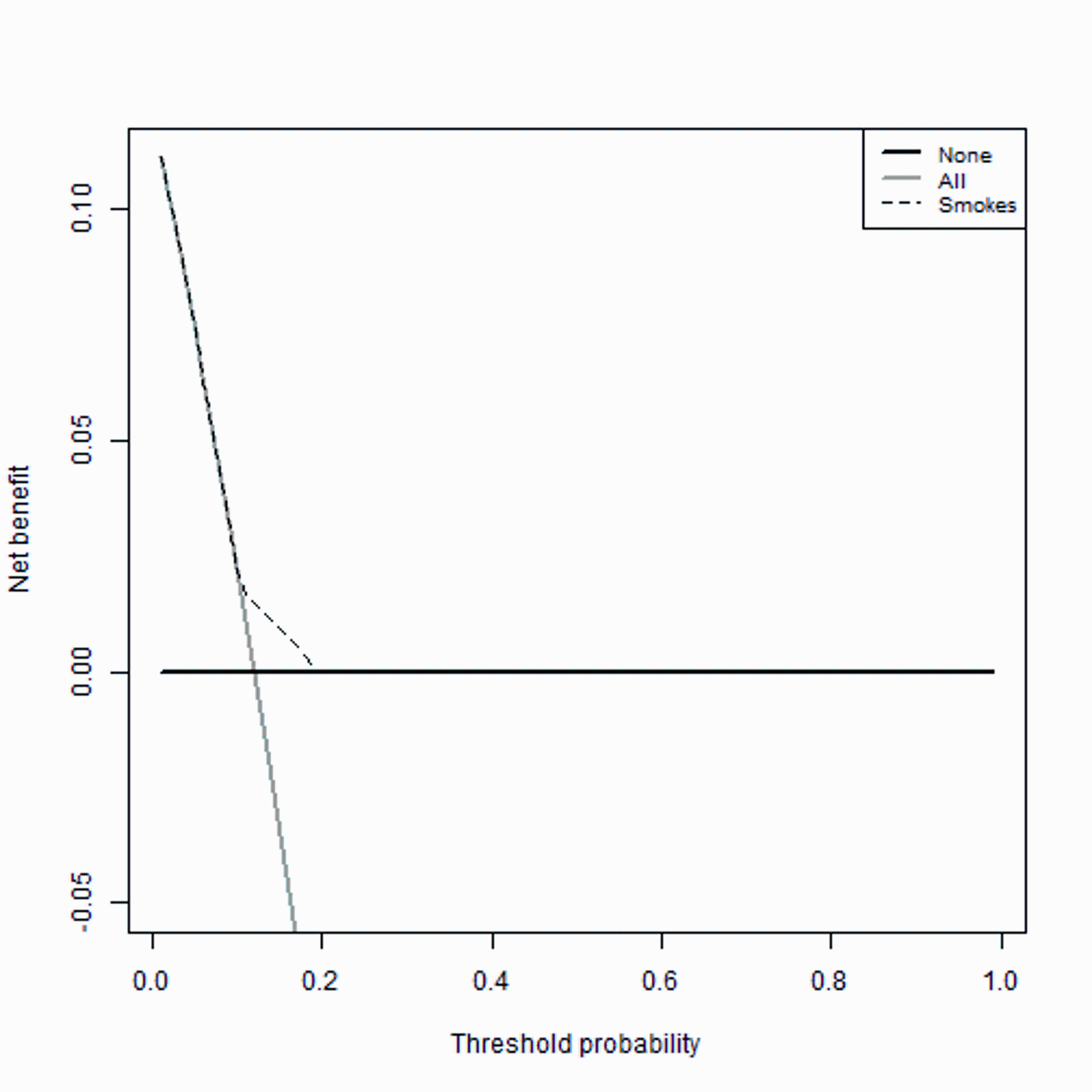

还是使用rmda包的数据,首先我们画一个简单的DCA,结果变量是Cancer,预测变量我们只用一个Smokes。使用起来非常简单,一句代码即可:

source("../000files/dca.r")

df <- as.data.frame(dcaData)

dca(data = df, # 指定数据集,必须是data.frame类型
    outcome="Cancer"# 指定结果变量
    predictors="Smokes"# 指定预测变量
    probability = F # Smokes这一列是0,1组成的二分类变量,不是概率,所以是F
    )
## [1] "Smokes converted to a probability with logistic regression. Due to linearity assumption, miscalibration may occur."
plot of chunk unnamed-chunk-7
plot of chunk unnamed-chunk-7

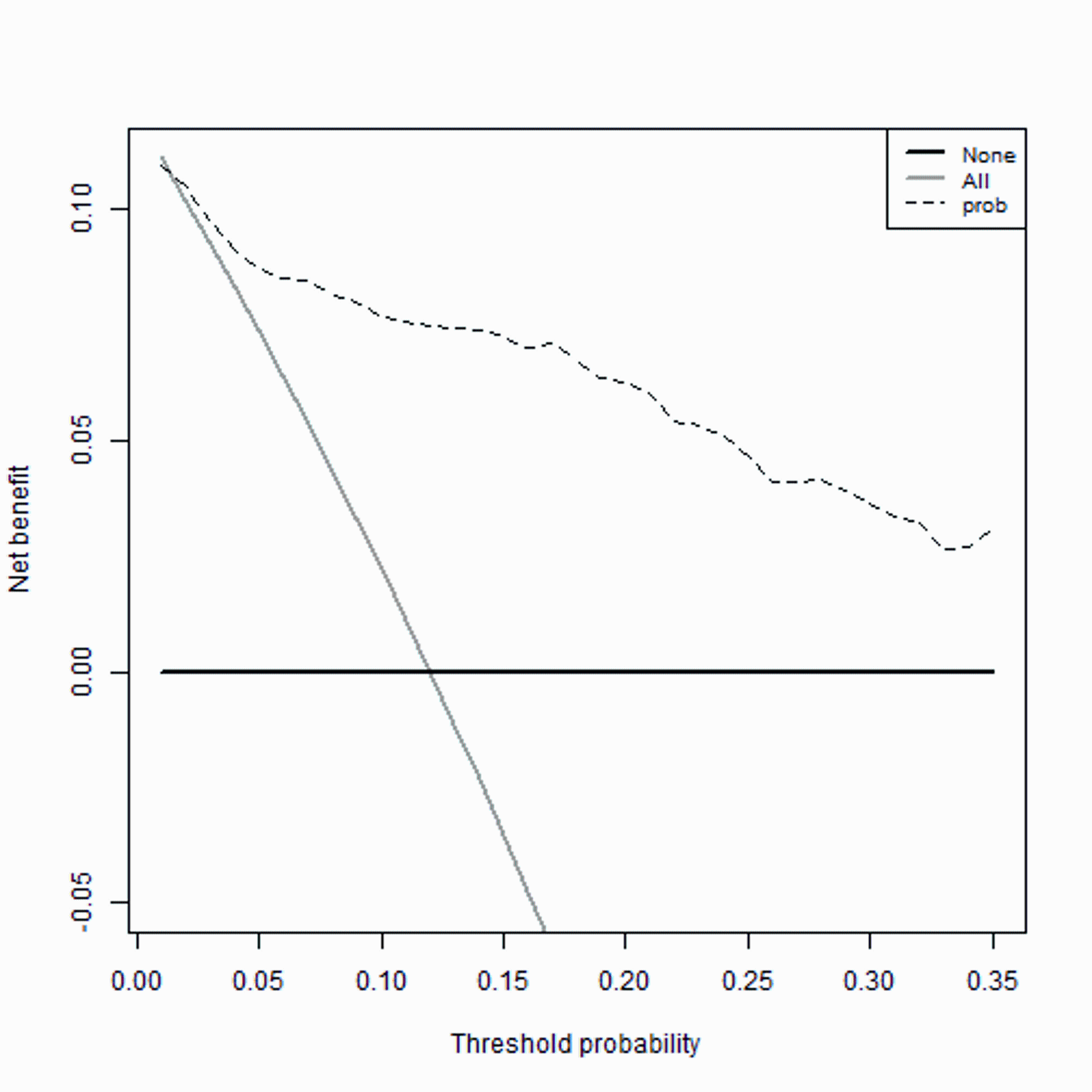

但是如果你的预测变量不是0,1这种,或者有多个的话,这个函数就比较蛋疼了,它需要你先把预测概率算出来,才能使用这个函数。

# 建立包含多个自变量的logistic模型
model <- glm(Cancer ~ Age + Female + Smokes + Marker1 + Marker2,
            family=binomial(),
            data = df
            )

# 算出概率
df$prob <- predict(model, type="response")

# 绘制多个预测变量的DCA
dca(data=df, outcome="Cancer", predictors="prob"
    probability = T,
    xstop=0.35 # 控制x轴范围
    )
plot of chunk unnamed-chunk-8
plot of chunk unnamed-chunk-8

把多个模型画在一起的方式也有点奇怪,比如我们下面演示下3个模型画在一起,其中prob代表的是上面的model模型,Marker2代表的是只有一个预测变量Marker2的模型,Smokes代表只有一个预测变量Smokes的模型!

prob是概率,所以是T,SmokesMarker2不是概率,所以是F。

dca(data = df, outcome="Cancer"
    predictors=c("prob","Smokes","Marker2"), # 这是3个模型哦!
    probability = c(T,F,F# 和上面是对应的!
    )
plot of chunk unnamed-chunk-9
plot of chunk unnamed-chunk-9

方法3

上面的方法自定义选项也很少,不利于美化图形。但是呢,有一个优点就是可以直接返回画图数据,我们只要稍加修改,就能使用ggplot2画图了!而且由于直接给出了源码,我们可以试着自己修改,这样可发挥的地方就太多了!

下面几个将要介绍的方法,都是可以返回数据的,都支持使用ggplot2画图!

下面我们返回2个模型的画图数据,自己稍加整理,然后使用ggplot2画DCA,大家如果只有1个模型或者更多的模型,道理都是一样的哦,就是整成ggplot2需要的格式就行了!

# 返回模型1的画图数据
dca_data1 <- dca(data = df,
    outcome="Cancer"
    predictors="prob"
    probability = T,
    graph = F
    )

然后提取数据,数据转换:

# 转换数据
library(tidyr)

dca_df1 <- dca_data1$net.benefit %>% # 画图数据就藏在这里!
  # 变成长数据,还不懂长宽数据转换这个超强操作的快去翻一下历史文章!
  pivot_longer(cols = -threshold, names_to = "type", values_to = "net_benefit"

# 看下数据结构
str(dca_df1)
## tibble [297 × 3] (S3: tbl_df/tbl/data.frame)
##  $ threshold  : num [1:297] 0.01 0.01 0.01 0.02 0.02 0.02 0.03 0.03 0.03 0.04 ...
##  $ type       : chr [1:297] "all" "none" "prob" "all" ...
##  $ net_benefit: num [1:297] 0.111 0 0.11 0.102 0 ...

画图就是非常简单了,先给大家看看只画1个模型的例子:

library(ggplot2)
library(ggsci)

# 以prob这个模型为例

ggplot(dca_df1, aes(threshold, net_benefit, color = type))+
  geom_line(size = 1.2)+
  scale_color_jama(name = "Model Type")+ # c("steelblue","firebrick","green4")
  scale_y_continuous(limits = c(-0.03,0.12),name = "Net Benefit")+ #限定y轴范围是重点,你可以去掉这句看看
  scale_x_continuous(limits = c(0,1),name = "Threshold Probility")+
  theme_bw(base_size = 16)+
  theme(legend.position = c(0.8,0.8),
        legend.background = element_blank()
        )
## Warning: Removed 85 row(s) containing missing values (geom_path).
plot of chunk unnamed-chunk-12
plot of chunk unnamed-chunk-12

看着是不是比上面的颜值都高些?是不是已经有了JAMA杂志的味道?

下面是2个模型画在一起的例子,和上面的思路一模一样!

# 构建模型2
mod2 <- glm(Cancer ~ Marker1 + Age + Smokes, df, family = binomial)
df$model2 <- predict(mod2, type="response")

# 返回两个模型的画图数据
dca12 <- dca(data = df,
             outcome="Cancer"
             predictors=c("prob","model2") ,
             probability = c(T,T),
             graph = F
             )


# 合并数据,大家可以打开这2个数据看下,可以直接合并
library(dplyr)
##
## Attaching package: 'dplyr'
## The following objects are masked from 'package:stats':
##
##     filter, lag
## The following objects are masked from 'package:base':
##
##     intersect, setdiff, setequal, union
dca_df_all <- dca12$net.benefit %>%
  pivot_longer(cols = -threshold,names_to = "models",values_to = "net_benefit")

glimpse(dca_df_all)
## Rows: 396
## Columns: 3
## $ threshold   <dbl> 0.01, 0.01, 0.01, 0.01, 0.02, 0.02, 0.02, 0.02, 0.03, 0.03…
## $ models      <chr> "all", "none", "prob", "model2", "all", "none", "prob", "m…
## $ net_benefit <dbl> 0.11111111, 0.00000000, 0.10957576, 0.11111111, 0.10204082…

画图也是一样的简单:

ggplot(dca_df_all, aes(threshold, net_benefit, color = models))+
  #geom_line(size = 1.2)+
  stat_smooth(method = "loess", se = FALSE, formula = "y ~ x", span = 0.2)+ # 灵感来自于方法5!
  scale_color_jama(name = "Model Type")+
  scale_y_continuous(limits = c(-0.03,0.12),name = "Net Benefit")+
  scale_x_continuous(limits = c(0,1),name = "Threshold Probility")+
  theme_bw(base_size = 16)+
  theme(legend.position = c(0.8,0.75),
        legend.background = element_blank()
        )
plot of chunk unnamed-chunk-14
plot of chunk unnamed-chunk-14

挺好,还是不错的,能直接返回数据的都是可以高度自定义的,配合ggplot2,你可以尽情发挥。

在今天推荐的所有方法中,这个方法我是最喜欢的,虽然只有一段代码,连个正经的R包都没有,但是很明显这个方法的潜力最大!只要你会自己修改,那这个方法就是万能的,适合很多模型的DCA绘制!

方法4

使用ggDCA包,和上面的提取数据再画图有点像,不过它给你简化了,一句代码即可,省事儿!

# 安装R包,使用有问题的小伙伴请安装github版本
install.packages("ggDCA")

remotes::install_github('yikeshu0611/ggDCA')

还是使用rmda包里面自带的dcaData演示。

library(ggDCA)
##
## Attaching package: 'ggDCA'
## The following object is masked _by_ '.GlobalEnv':
##
##     dca
library(rmda)

# 构建模型
fit1 <- glm(Cancer ~ Age + Female + Smokes, data = dcaData, family = binomial())

fit2 <- glm(Cancer~Age + Female + Smokes + Marker1 + Marker2,
              data = dcaData,family = binomial())

画图,非常简洁!

library(ggplot2)

dca1 <- ggDCA::dca(fit1)

ggplot(dca1)
## Warning: Removed 18 row(s) containing missing values (geom_path).
plot of chunk unnamed-chunk-17
plot of chunk unnamed-chunk-17

大家可以使用ggplot2语法继续修改细节,在此之前先给大家看看这个dca1的数据结构。

str(dca1)
## Classes 'dca.lrm' and 'data.frame': 188 obs. of  5 variables:
##  $ thresholds: num  0.021 0.0228 0.0251 0.0272 0.0298 ...
##  $ TPR       : num  0.12 0.12 0.12 0.118 0.118 0.116 0.112 0.112 0.112 0.112 ...
##  $ FPR       : num  0.88 0.85 0.832 0.806 0.784 0.758 0.732 0.7 0.67 0.648 ...
##  $ NB        : num  0.1011 0.1001 0.0986 0.0955 0.0939 ...
##  $ model     : Factor w/ 3 levels "fit1","All","None": 1 1 1 1 1 1 1 1 1 1 ...

还自动算出了TPR和FPR,如果你想画ROC的话也是一句代码的事,咱就不演示了!就给大家演示下怎么自定义细节。

ggplot(dca1,linetype = 1,color = c("firebrick","steelblue","green4"))+
  theme(legend.position = c(0.8,0.75))
## Warning: Removed 18 row(s) containing missing values (geom_path).
plot of chunk unnamed-chunk-19
plot of chunk unnamed-chunk-19

多个模型画在一起也是非常简单!

# 2个模型画在一起
dca12 <- ggDCA::dca(fit1,fit2)

ggplot(dca12, linetype = 1,color = c("firebrick","steelblue","green4","tomato"))+
  theme(legend.position = c(0.8,0.75))
## Warning: Removed 131 row(s) containing missing values (geom_path).
plot of chunk unnamed-chunk-20
plot of chunk unnamed-chunk-20

简洁强大!

方法5

使用dcurves包。

# 安装,2选1
install.packages("dcurves")

# install.packages("devtools")
devtools::install_github("ddsjoberg/dcurves")

还是使用rmda包的dcaData数据进行演示。

dca.r的使用很像。废话不多说了,直接上 画2个模型DCA 的代码。

library(dcurves)
##
## Attaching package: 'dcurves'
## The following object is masked _by_ '.GlobalEnv':
##
##     dca
## The following object is masked from 'package:ggDCA':
##
##     dca
library(rmda)
data("dcaData")

# 建立2个模型,算出概率
mod1 <- glm(Cancer ~ Marker1 + Age + Smokes, dcaData, family = binomial)
dcaData$model1 <- predict(mod1, type="response")

mod2 <- glm(Cancer ~ Marker1 + Marker2 + Age + Smokes + Female,
            dcaData, family = binomial)
dcaData$model2 <- predict(mod2, type="response")

dcurves::dca(Cancer ~ model1 + model2,
             data = dcaData
             ) %>%
  plot(smooth = T,
       show_ggplot_code = T # 显示ggplot2代码,方便大家自己调整
       )
## Assuming '1' is [Event] and '0' is [non-Event]
## # ggplot2 code to create DCA figure -------------------------------
## as_tibble(x) %>%
##   dplyr::filter(!is.na(net_benefit)) %>%
##   ggplot(aes(x = threshold, y = net_benefit, color = label)) +
##   stat_smooth(method = "loess", se = FALSE, formula = "y ~ x",
##     span = 0.2) +
##   coord_cartesian(ylim = c(-0.012, 0.12)) +
##   scale_x_continuous(labels = scales::percent_format(accuracy = 1)) +
##   labs(x = "Threshold Probability", y = "Net Benefit", color = "") +
##   theme_bw()
plot of chunk unnamed-chunk-22
plot of chunk unnamed-chunk-22

大家看到ggplot2的代码了吧?自己调整就可以了。

今天就给大家简单介绍下logistic回归DCA的5种画法,其实还有很多,留着以后再介绍吧,实在是写不动了。。除了常见的logistic、cox,其实随机森林、决策树、lasso、xgboost、SVM等很多模型都是可以绘制DCA的,慢慢介绍。

本文首发于公众号:医学和生信笔记

医学和生信笔记,专注R语言在临床医学中的使用,R语言数据分析和可视化。主要分享R语言做医学统计学、meta分析、网络药理学、临床预测模型、机器学习、生物信息学等。

参考资料

[1]

dca.r: https://www.mskcc.org/departments/epidemiology-biostatistics/biostatistics/decision-curve-analysis
