IM文件传输链路择优

一天,有个IM用户发来一张文件下载速度为 0.0 B/s 的截图,并反馈:“在办公网,下载文件咋会这么慢...”

speed zero

这种速度让人抓狂,为什么有这么慢甚至卡住的下载速度?问题到底出在哪里?怎么解决?如果你对这些问题感兴趣,欢迎一起来看看优化过程吧。

根因分析

我们测试了移动办公、职场办公、在家办公三种场景,发现了在职场办公时文件下载特别慢,经常只有几百KB的速度。

speed zero

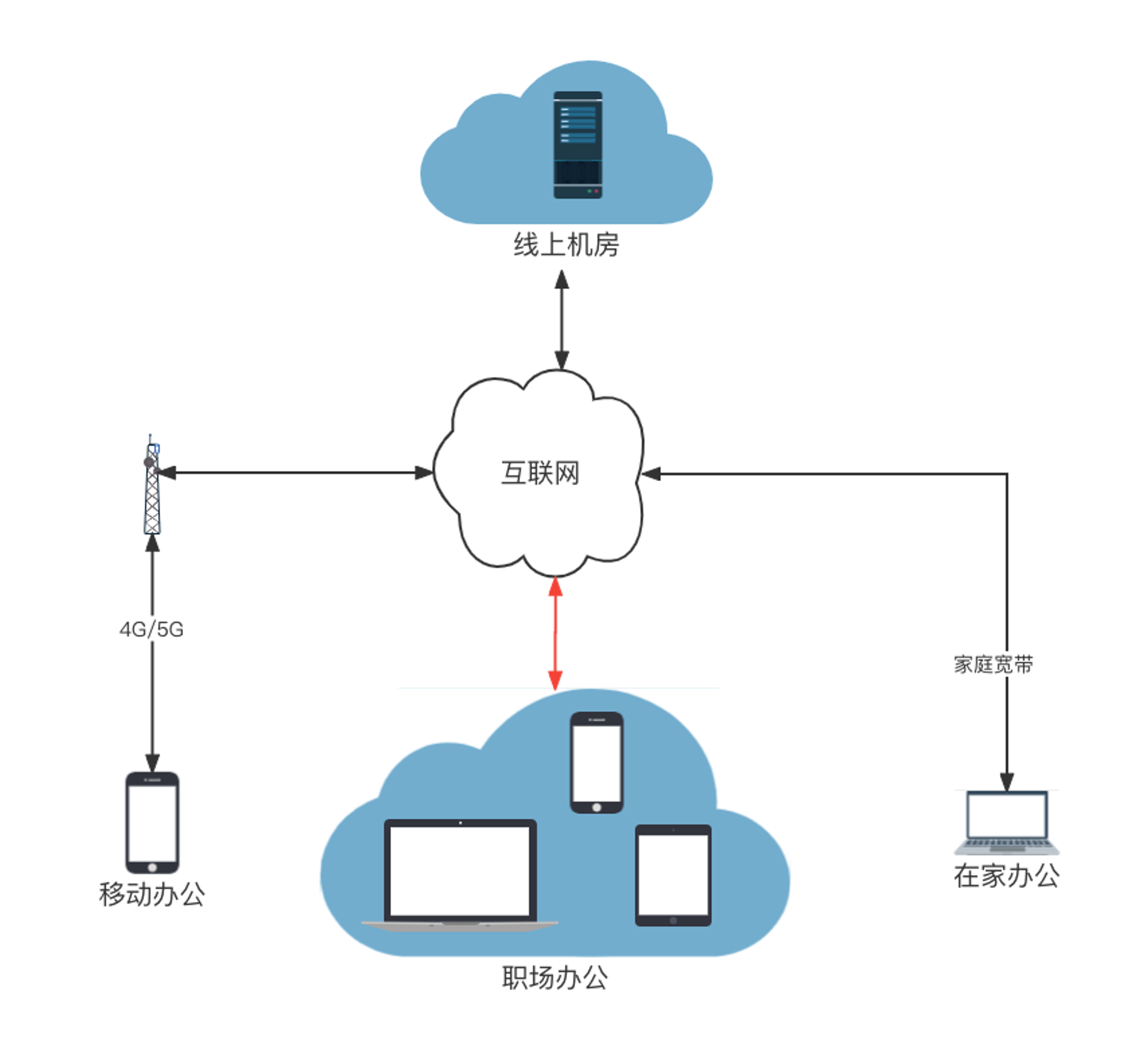

我们梳理出IM文件传输的网络拓扑结构,如下图所示:

network topology

从上图对比各种办公场景的网络链路都是走互联网到达线上机房,那么问题很可能出在差异化的链路部分,也就是(上图红色连线所示)职场办公网到互联网之间的链路可能存在特殊性,于是找IT同事沟通,得知办公网出口网络带宽小,单用户1MB/s限流,限流会导致丢包重传,会严重影响传输性能,所以文件传输很慢,甚至会卡住。

network topology with bandwith

可能有人会问办公网出口有限流,传输慢可以理解,为啥会卡住不动呢?

原因是在触发限流后会导致丢包重传。我们通过tcpdump抓包分析,发现问题发生时发生了TCP丢包,继而触发重传,对传输性能影响很大,会导致性能急剧下降,而IM下载速度是计算最近一秒内接收到的数据量。所以当发生丢包请求服务端重传时,会有较长时间没有新的数据到达,所以会显示速度为0.0 B/s。

解决方案

既然问题根因是职场公网出口带宽限流导致的,那么放大限流值不就可以了么,经过跟IT同事沟通,发现职场公网出口总的带宽就比较小,职场同时办公人数多且使用集中,没有办法简单把限流值放大。

office network route old

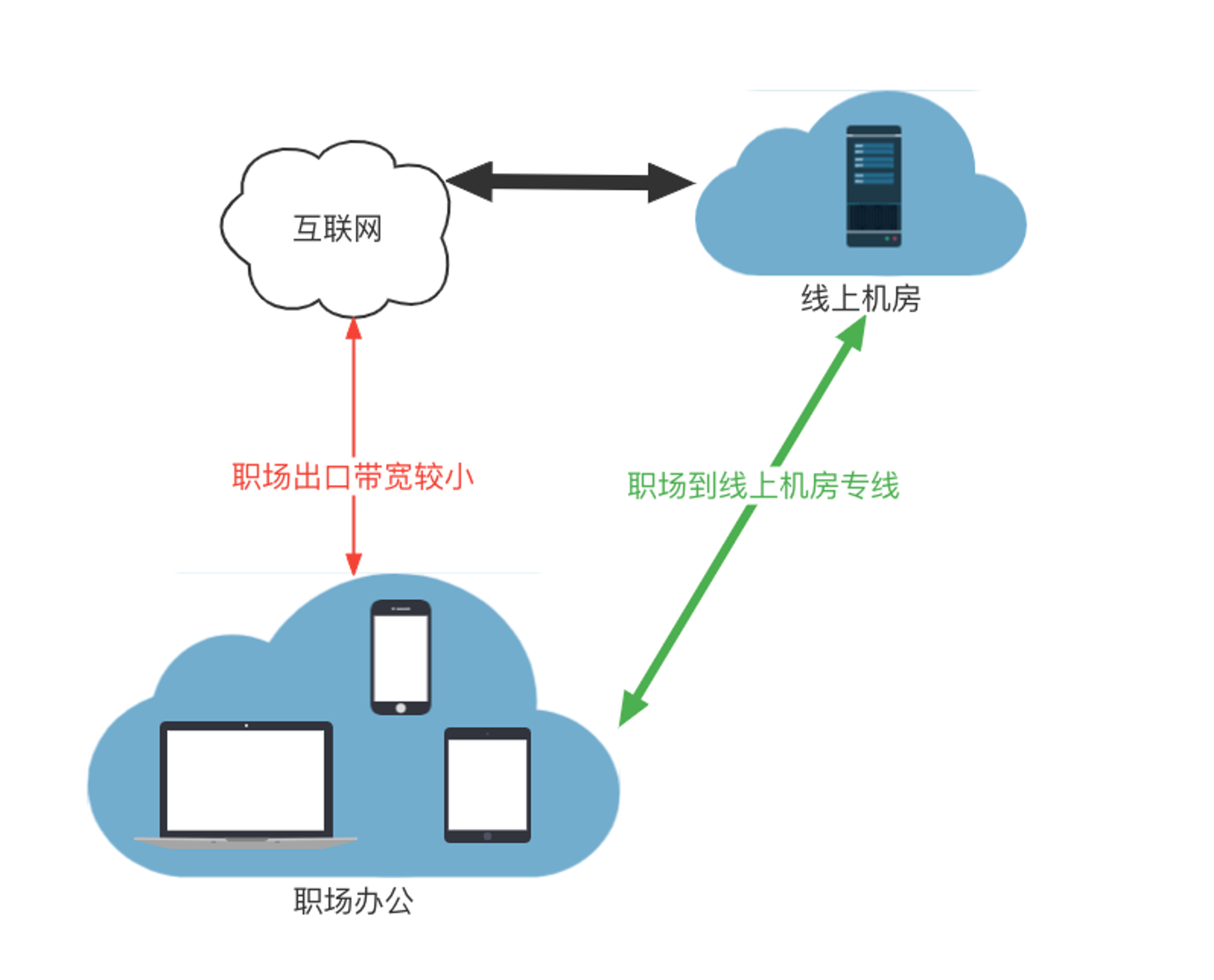

扩大办公网出口带宽这条路不通,那能不能换一条路呢?直接走职场办公网到线上机房,可以吗?经过IT同事确认,国内大多数职场都会直接或者间接和线上机房建立由专线连接,带宽也比较大。具体方案如下图右侧绿色箭头所示:

office network route new

经过测速验证,走专线速度可大幅提高,初步确认这个方案是可行的。

落地实施

有了解决方案,落地实施就顺理成章了,但是过程中有很多细节要妥善处理,这里介绍三个要点:

1、选路标准:因为只有办公网有限流和总带宽小的问题,也只有办公网有到线上机房的专线,所以需要判断IM目前处于办公网与否,发现用户处于办公网才走专线。跟IT沟通发现办公网的IP段基本是稳定的,所以我们选择通过IP地址来判断,如果IM客户端的IP地址在办公网IP池中则可以判定其处于办公网。

2、监控指标:有句老话,If you can't measure it, you can't improve It. 要优化文件传输速度,我们必须首先准确地测量文件传输速度。于是,我们完善埋点,增加IP和职场维度,聚合分析出文件下载上传的速度监控指标。

3、灰度放量:优化也是代码变更,凡是变更都伴随着引入Bug的风险。为了控制优化效果,我们采用灰度开关来逐步灰度放量。先在某个职场选指定的一些用户加入优化白名单,效果符合预期后,再按比例将该职场的其它用户加入优化名单,一个职场一个职场扩大灰度范围。

优化效果

优化前后使用感受:

  • 办公网链路优化前,文件上传下载速度慢,经常失败
  • 办公网链路优化后,文件上传下载速度快,成功率高

优化前办公网文件传输的速度一般是这样的:

speed slow

现在的办公网文件传输的速度一般是这样的:

speed fast

经常还能看到10MB/s以上的传输速度,感觉可以说是嗖嗖嗖地。

优化前后监控指标显示:文件上传下载速度95分位值 由几百KB/s提高到3~5MB/s,提速了 6~7 倍。

思考启示

本文记录了一个文件卡顿问题的优化过程,虽然简单,但它给我了一些启发:

  • 一个好用的工具是需要持续优化的,在改进和反馈的循环中不断变好。
  • 只有通用的优化(比如分片和断点续传)可能是不够的,还要结合具体使用场景(比如职场办公外网)的特点来适配和优化(比如选择更优的网络链路)。
  • 影响实际体验的才是更重要的,优先收集用户使用痛点,排列优先级处理。
